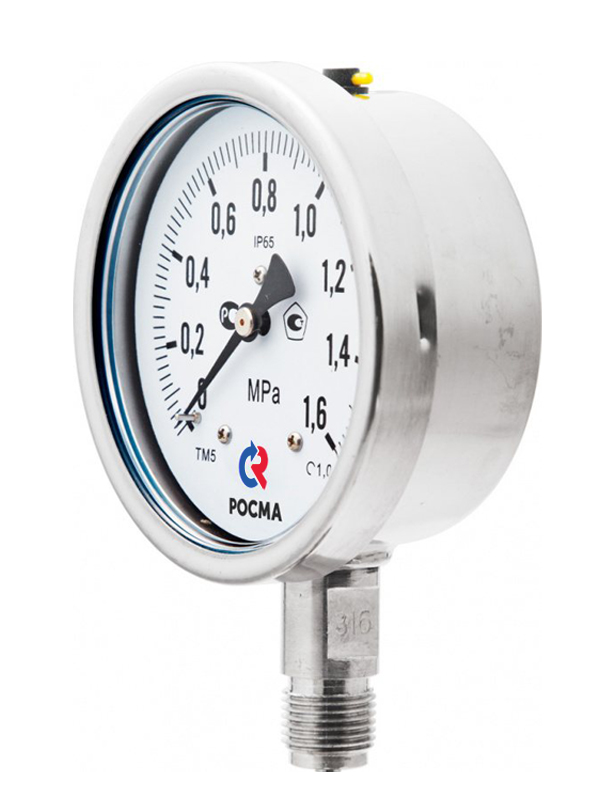

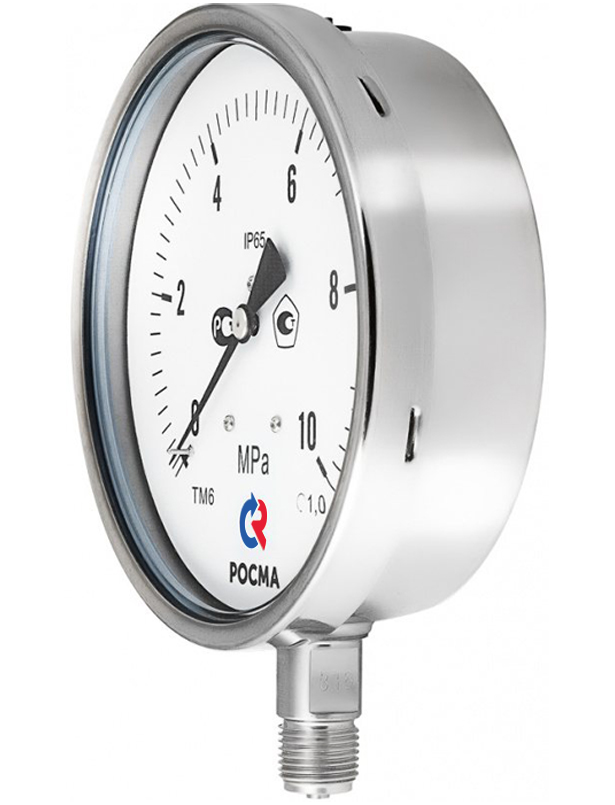

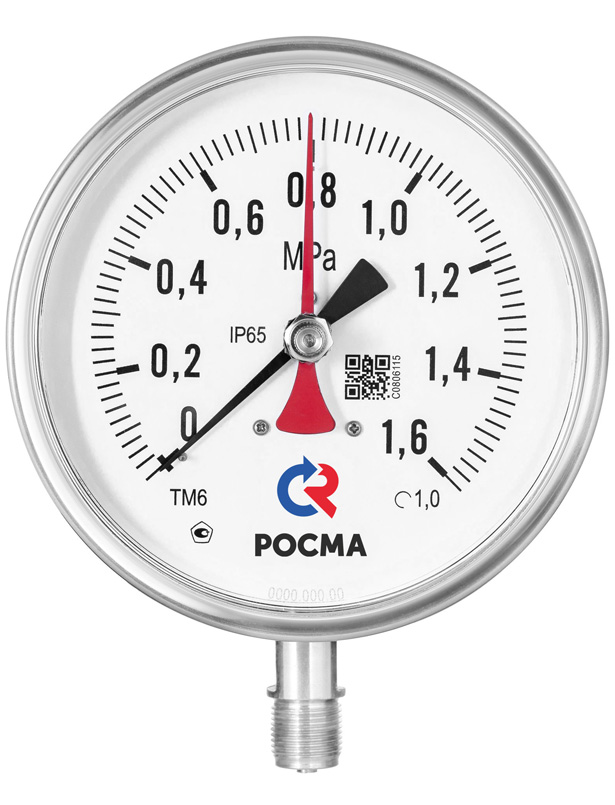

Манометры кор­ро­зи­он­но­стой­кие виб­ро­ус­той­чи­вые ТМ (ТВ, ТМВ), серия 21

Соответствует BIM-стандарту 2.0
Описание

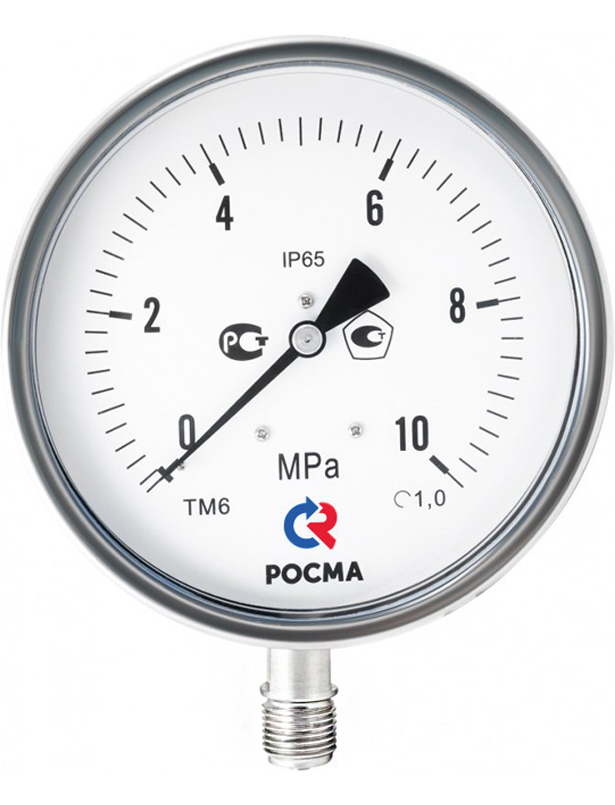

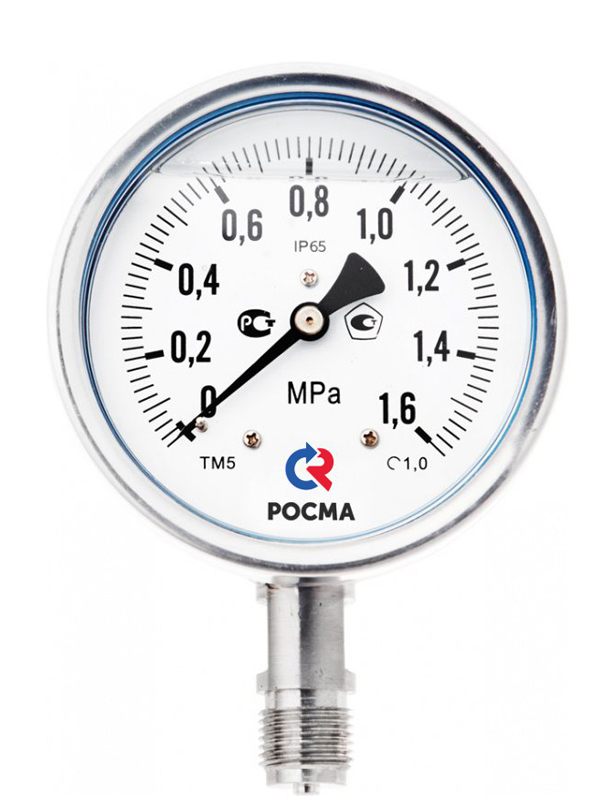

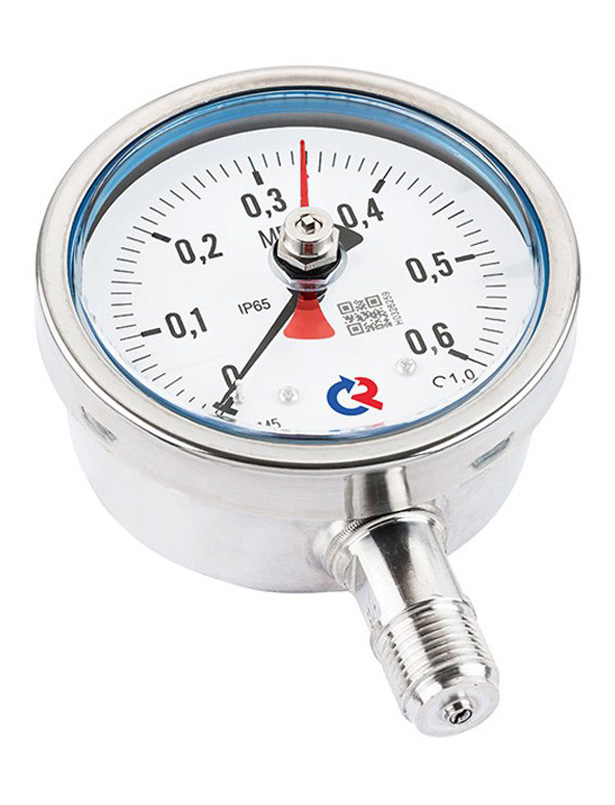

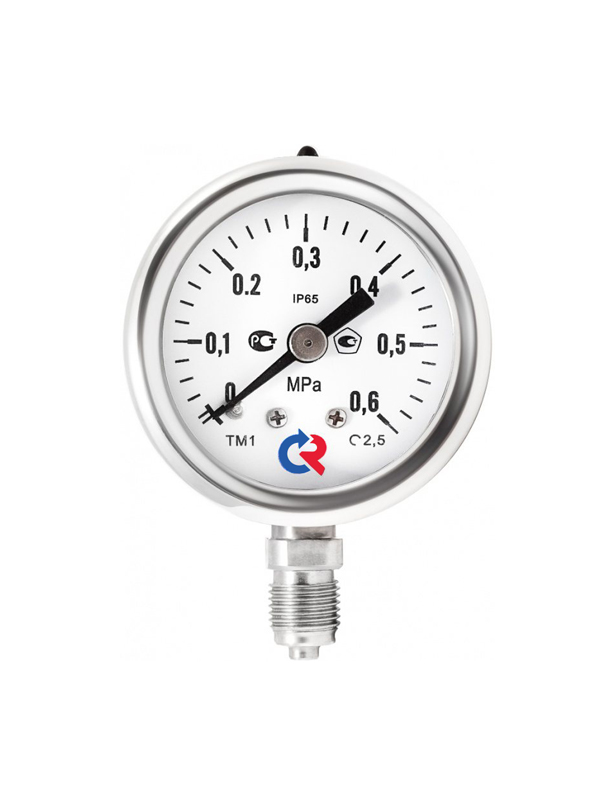

Тип ТМ (ТВ, ТМВ), серия 21. Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.

Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65. Может использоваться в сборе с разделителем сред.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Диаметр корпуса, мм

40, 50, 63, 100, 150, 160*
* — под заказ

Класс точности

Ø40, 50 2,5
Ø63 1,5
Ø100, 150, 160 1,0

Диапазон показаний давлений, МПа

ТМ Ø40, 50 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40
Ø63 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
Ø100, 150, 160 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ Ø63, 100, 150, 160 −0,1…0

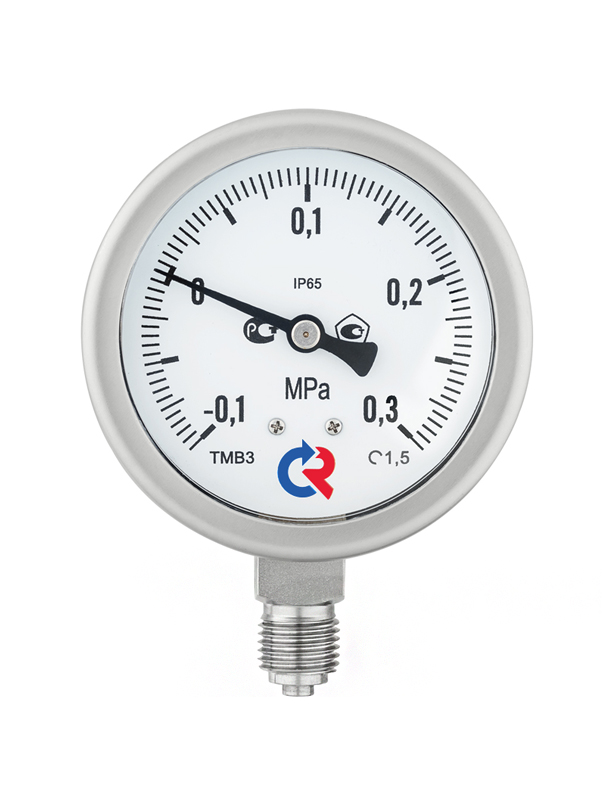

ТМВ Ø63 −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Ø100, 150, 160 −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+200 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−60…+150 (с заполнением силиконом ПМС-50)

Корпус

IP65, нержавеющая сталь 08Х17Н13М2
Опция: IP67 (Ø100, 150, 160)

Кольцо

Нержавеющая сталь 08Х17Н13М2
Ø40, 50, 63 — завальцованное
Ø63 — байонетное (опция)
Ø100, 150, 160 — байонетное

Штуцер, чувствительный элемент, трибко-секторный механизм

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Опция: минеральное многослойное безопасное — триплекс (Ø 100, 150, 160)

Корректор нуля

Опция: на стрелке (Ø 100, 150, 160)

Присоединение

Радиальное — Ø40, 50, 63, 100, 150, 160

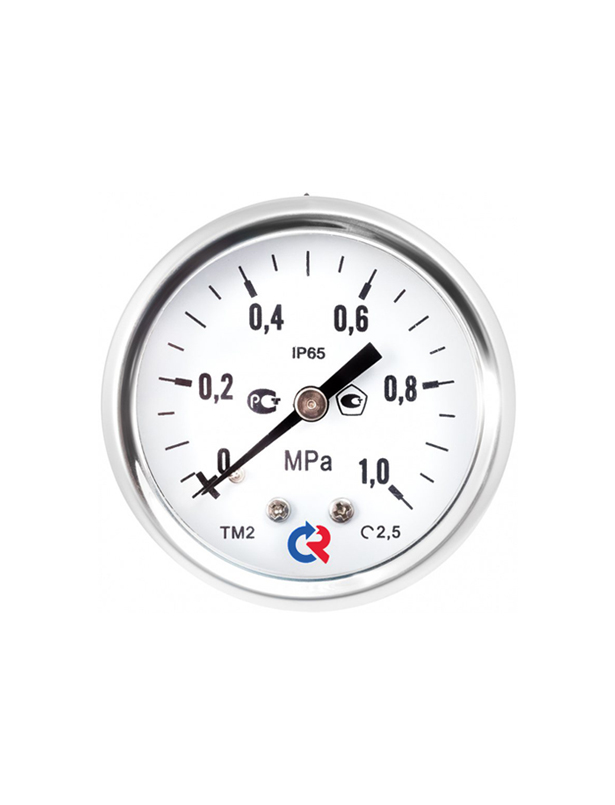

Осевое — Ø40, 50, 63

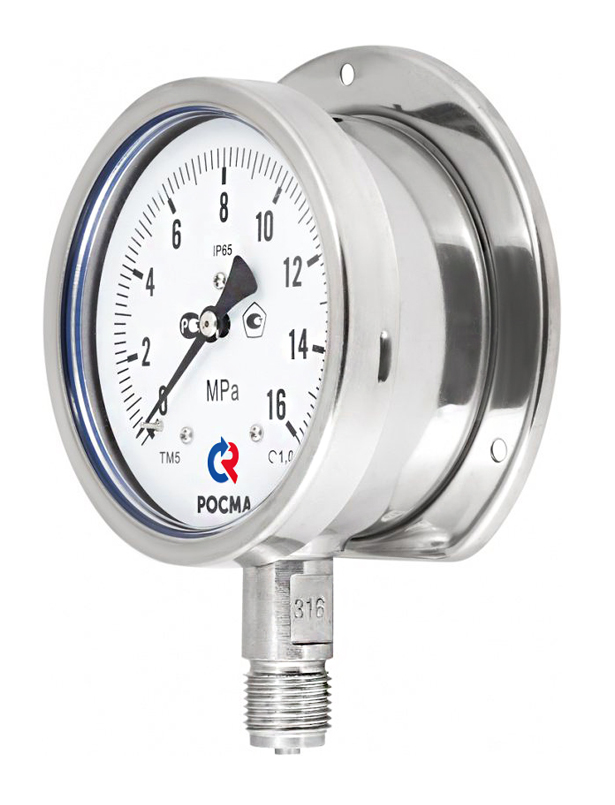

Эксцентрическое — Ø100, 150, 160

Резьба присоединения**

Ø40 G⅛ / M10×1 / NPT⅛
Ø50 G¼ / M12×1,5 / NPT¼
Ø63 G¼ / M12×1,5 / NPT¼
Ø100, 150, 160 G½ / M20×1,5 / NPT½

** — под заказ другие резьбы

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
