ПЕШЕХОДНЫЙ МОСТ НАД ОБЪЕЗДНОЙ ДОРОГОЙ К ОСТАНОВОЧНОМУ ПУНКТУ "БОТАНИЧЕСКАЯ" ГОРОДСКОЙ ЭЛЕКТРИЧКИ

Артикул:
Описание

В целях реализации стратегического проекта «Городская электричка» выполнены проектно-изыскательские работы по строительству надземного пешеходного перехода в районе станции городской электрички «Ботаническая».

Пешеходный мост через объездную автодорогу и промплощадку расположен на территории Чкаловского района (жилой район «Ботанический») на сближении улиц Крестинского и Межевой. Местоположение пешеходного моста определилось положением посадочной ж.д. платформы с одной стороны и жилой застройкой с другой стороны, а также из возможности сооружения моста без переустройства существующих подземных коммуникаций и с учетом наименьшего сноса существующих строений.

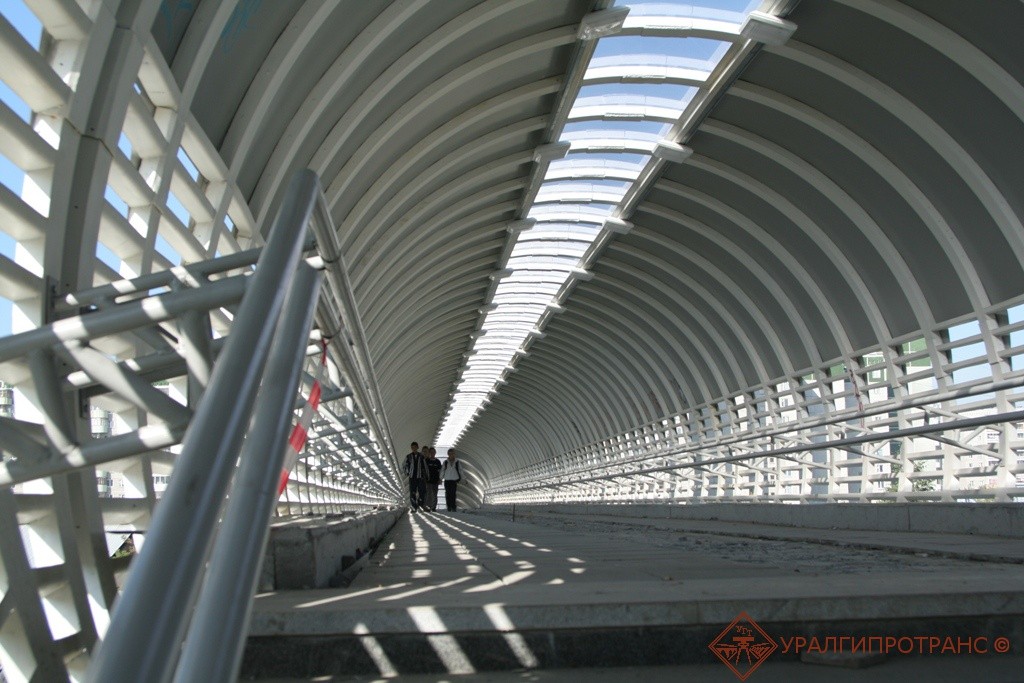

Проектом предусмотрено строительство пешеходного моста длиной (со сходами) 104.88 м, электроосвещение пешеходной зоны и устройство навесов-перекрытий моста и сходов. В конструктивном решении пешеходный мост представляет сборную разрезную балочную систему. Пролетные строения моста состоят из двух балок двутаврового сечения с предварительно напрягаемой арматурой, омоноличенных между собой в стыках плит прохожей части.

Опоры сборные железобетонные одностоечные индивидуальной конструкции со стойками круглого сечения диаметром 800 мм. Перекрытие моста и сходов выполнено из металлического несущего каркаса (швеллер №16 с шагом 1 м).

Ограждение перехода выполнено из плоского оцинкованного и окрашенного стального листа толщиной 1,2 мм. В верхней части покрытия предусмотрен световой фонарь шириной 1 м из алюминиевых окрашенных профилей с заполнением гнутым по радиусу прозрачным стеклом «триплекс».

На высоту 1,6 м от уровня пола переход защищают жалюзи из оцинкованной окрашенной стальной полосы толщиной 3 мм с шагом 160 мм. Жалюзи направлены по радиусу в направлении угла зрения пешехода, что позволяет обеспечить максимальный визуальный контакт с окружением, защищает пешеходную зону от осадков и обеспечивает естественную вентиляцию. По периметру перехода с обеих сторон для удобства пешеходов проходит двойной поручень.

Строительство крытого пешеходного моста обеспечило непрерывное движение автотранспорта по объездной дороге и безопасный проход жителей микрорайона «Ботанический» к остановочному пункту городской электрички и безопасность движения автотранспорта по объездной автодороге.
