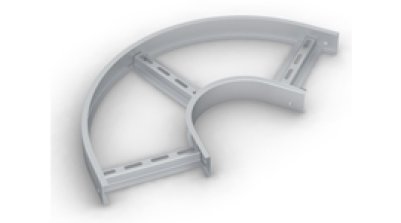

Лотки (SPLT.L.WP) и Крышки (SPLT.K.WP) секции угловой плоской 135°
Описание
Организация горизонтального поворота кабельной трассы влево или вправо на угол 135°.
Материал
Листовая холоднокатаная сталь марки 08 ПС оцинкованная методом Сендзимира в агрегатах непрерывного цинкования
Под заказ
Полимерно-порошковая окраска изделий любым цветом.
Каталог RAL - для подбора цвета
Изготовление изделий из черной стали марки 08 ПС с последующим горячим цинкованием
Специальный тип упаковки
Монтаж
Соединяемые лотки стыкуются вплотную. Две соединительные пластины накладываются на стык с наружных сторон лотков и скрепляют их при помощи стандартных болтовых креплений М6.
Система требует дополнительных несущих конструкций
| Код оборудования, изделия, материала |
Наименование | Ширина B [мм] |
Высота H [мм] |
Толщина металла [мм] |
Масса [кг] |
3D Модель [.stp] | ||
|---|---|---|---|---|---|---|---|---|
| Высота лотка 50 мм | ||||||||
| SPLT.L.WP.100.050.10 | Лоток секции угловой плоской 135° (SPLT) | 100 | 50 | 1,0 | 0,725 | Скачать 3D модель | ||
| SPLT.L.WP.200.050.10 | Лоток секции угловой плоской 135° (SPLT) | 200 | 50 | 1,0 | 1,029 | Скачать 3D модель | ||
| SPLT.L.WP.300.050.10 | Лоток секции угловой плоской 135° (SPLT) | 300 | 50 | 1,0 | 1,333 | Скачать 3D модель | ||
| SPLT.L.WP.400.050.10 | Лоток секции угловой плоской 135° (SPLT) | 400 | 50 | 1,0 | 1,638 | Скачать 3D модель | ||
| SPLT.L.WP.500.050.10 | Лоток секции угловой плоской 135° (SPLT) | 500 | 50 | 1,0 | 1,942 | Скачать 3D модель | ||
| SPLT.L.WP.600.050.10 | Лоток секции угловой плоской 135° (SPLT) | 600 | 50 | 1,0 | 2,246 | Скачать 3D модель | ||
| Высота лотка 80 мм | ||||||||
| SPLT.L.WP.200.080.10 | Лоток секции угловой плоской 135° (SPLT) | 200 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.WP.300.080.10 | Лоток секции угловой плоской 135° (SPLT) | 300 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.WP.400.080.10 | Лоток секции угловой плоской 135° (SPLT) | 400 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.WP.500.080.10 | Лоток секции угловой плоской 135° (SPLT) | 500 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.WP.600.080.10 | Лоток секции угловой плоской 135° (SPLT) | 600 | 80 | 1,0 | - | Скачать 3D модель | ||
| Высота лотка 100 мм | ||||||||
| SPLT.L.WP.200.100.10 | Лоток секции угловой плоской 135° (SPLT) | 200 | 100 | 1,0 | 1,514 | Скачать 3D модель | ||
| SPLT.L.WP.300.100.10 | Лоток секции угловой плоской 135° (SPLT) | 300 | 100 | 1,0 | 1,910 | Скачать 3D модель | ||
| SPLT.L.WP.400.100.10 | Лоток секции угловой плоской 135° (SPLT) | 400 | 100 | 1,0 | 2,307 | Скачать 3D модель | ||
| SPLT.L.WP.500.100.10 | Лоток секции угловой плоской 135° (SPLT) | 500 | 100 | 1,0 | 2,704 | Скачать 3D модель | ||
| SPLT.L.WP.600.100.10 | Лоток секции угловой плоской 135° (SPLT) | 600 | 100 | 1,0 | 3,101 | Скачать 3D модель | ||
Параметры
Категория
Электроснабжение
Категория
Кабельные лотки (соединители, крышки, ответвители)
