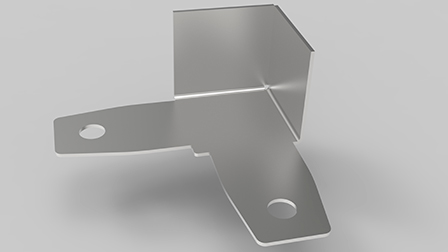

Угол горизонтальный SK

Описание

Кабельные каналы слаботочных систем используются как самостоятельные каналы, не требующие дополнительных несущих конструкций. Основное применение: для прокладки проводов охранно-пожарных сигнализаций, систем оповещения о пожаре, телефонии, систем видеонаблюдения, витых пар и т. д. При этом допускается совместное размещение проводов всех типов.

Кабельный канал серии SK KKMO имеет высокую степень защиты от электромагнитных излучений и является самонесущим экраном, а также может применяться в роли заземлителя благодаря перемычкам металлосвязи.

Вся продукция изготавливается из оцинкованной стали марки 08ПС, толщиной 0,5 мм. Стандартная длина изделия 2-2,5 м. По заказу покрытие может быть окрашено в любой̆цвет по каталогу RAL.

Особенностью ККМО является практичность и удобство соединения, защелкивающаяся крышка, повышенная стойкость к огню и механическим воздействиям. При монтаже используется тот же инструмент, что и для пластикового кабель-канала.

Для удобства проектирования, все изделия воссозданы в 3D моделях в программах STEP и Компас.

ПРЕИМУЩЕСТВА МЕТАЛЛИЧЕСКИХ КАБЕЛЬ-КАНАЛОВ ПЕРЕД ПЛАСТИКОВЫМИ:

  • повышенная стойкость к механическим воздействиям и агрессивной среде
  • повышенная стойкость к огню (работоспособность на время эвакуации от 90 до 120 мин)
  • травмобезапасность при монтаже и сохранность кабеля при укладке за счет качественно завальцованной кромки лотка и крышки
  • длительный срок службы



Код оборудования,
изделия, материала
Наименование A [мм] B [мм] C [мм] D [мм] E [кг] Масса
[кг]
3D Модель [.stp]
SK.L.UG.15.15 Угол горизонтальный SK 11,5 11,5 32,5 32,5 14 0,004 Скачать 3D модель
SK.L.UG.20.16 Угол горизонтальный SK 16,5 16,5 37,5 37,5 14 0,056 Скачать 3D модель
SK.L.UG.20.20 Угол горизонтальный SK 16,5 16,5 37,5 37,5 19 0,0065 Скачать 3D модель
SK.L.UG.30.20 Угол горизонтальный SK 26,5 26,5 47,5 47,5 19 0,01 Скачать 3D модель
SK.L.UG.40.20 Угол горизонтальный SK 36,5 36,5 57,5 57,5 19 0,016 Скачать 3D модель
SK.L.UG.30.26 Угол горизонтальный SK 26,5 26,5 47,5 47,5 24 0,012 Скачать 3D модель
SK.L.UG.40.26 Угол горизонтальный SK 36,5 36,5 57,5 57,5 24 0,02 Скачать 3D модель
SK.L.UG.50.26 Угол горизонтальный SK 46,5 46,5 67,5 67,5 24 0,025 Скачать 3D модель
SK.L.UG.60.26 Угол горизонтальный SK 56,5 56,5 77,5 77,5 24 0,032 Скачать 3D модель
