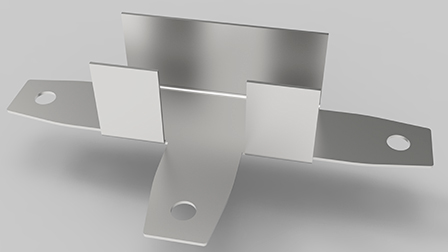

Угол Т-образный SK

Описание

Кабельные каналы слаботочных систем используются как самостоятельные каналы, не требующие дополнительных несущих конструкций. Основное применение: для прокладки проводов охранно-пожарных сигнализаций, систем оповещения о пожаре, телефонии, систем видеонаблюдения, витых пар и т. д. При этом допускается совместное размещение проводов всех типов.

Кабельный канал серии SK KKMO имеет высокую степень защиты от электромагнитных излучений и является самонесущим экраном, а также может применяться в роли заземлителя благодаря перемычкам металлосвязи.

Вся продукция изготавливается из оцинкованной стали марки 08ПС, толщиной 0,5 мм. Стандартная длина изделия 2-2,5 м. По заказу покрытие может быть окрашено в любой̆цвет по каталогу RAL.

Особенностью ККМО является практичность и удобство соединения, защелкивающаяся крышка, повышенная стойкость к огню и механическим воздействиям. При монтаже используется тот же инструмент, что и для пластикового кабель-канала.

Для удобства проектирования, все изделия воссозданы в 3D моделях в программах STEP и Компас.

ПРЕИМУЩЕСТВА МЕТАЛЛИЧЕСКИХ КАБЕЛЬ-КАНАЛОВ ПЕРЕД ПЛАСТИКОВЫМИ:

  • повышенная стойкость к механическим воздействиям и агрессивной среде
  • повышенная стойкость к огню (работоспособность на время эвакуации от 90 до 120 мин)
  • травмобезапасность при монтаже и сохранность кабеля при укладке за счет качественно завальцованной кромки лотка и крышки
  • длительный срок службы
Код оборудования,
изделия, материала
Наименование A [мм] B [мм] C [мм] D [мм] E [кг] Масса
[кг]
3D Модель [.stp]
SK.L.T.15.15 Угол Т-образный серия SK 12,5 14,5 32 67,5 14 0,007 Скачать 3D модель
SK.L.T.15.20 Угол Т-образный серия SK 17,5 19,5 37 72,5 14 0,009 Скачать 3D модель
SK.L.T.20.20 Угол Т-образный серия SK 17,5 19,5 37 72,5 19 0.01 Скачать 3D модель
SK.L.T.20.30 Угол Т-образный серия SK 27,5 29,5 47 82,5 19 0,015 Скачать 3D модель
SK.L.T.20.40 Угол Т-образный серия SK 37,5 39,5 57 92,5 19 0,021 Скачать 3D модель
SK.L.T.25.30 Угол Т-образный серия SK 27,5 29,5 47 82,5 24 0,016 Скачать 3D модель
SK.L.T.25.40 Угол Т-образный серия SK 37,5 39,5 57 92,5 24 0,023 Скачать 3D модель
SK.L.T.25.50 Угол Т-образный серия SK 47,5 49,5 67 102,5 24 0,03 Скачать 3D модель
SK.L.T.25.60 Угол Т-образный серия SK 57,5 59,5 77 112,5 24 0,04 Скачать 3D модель
