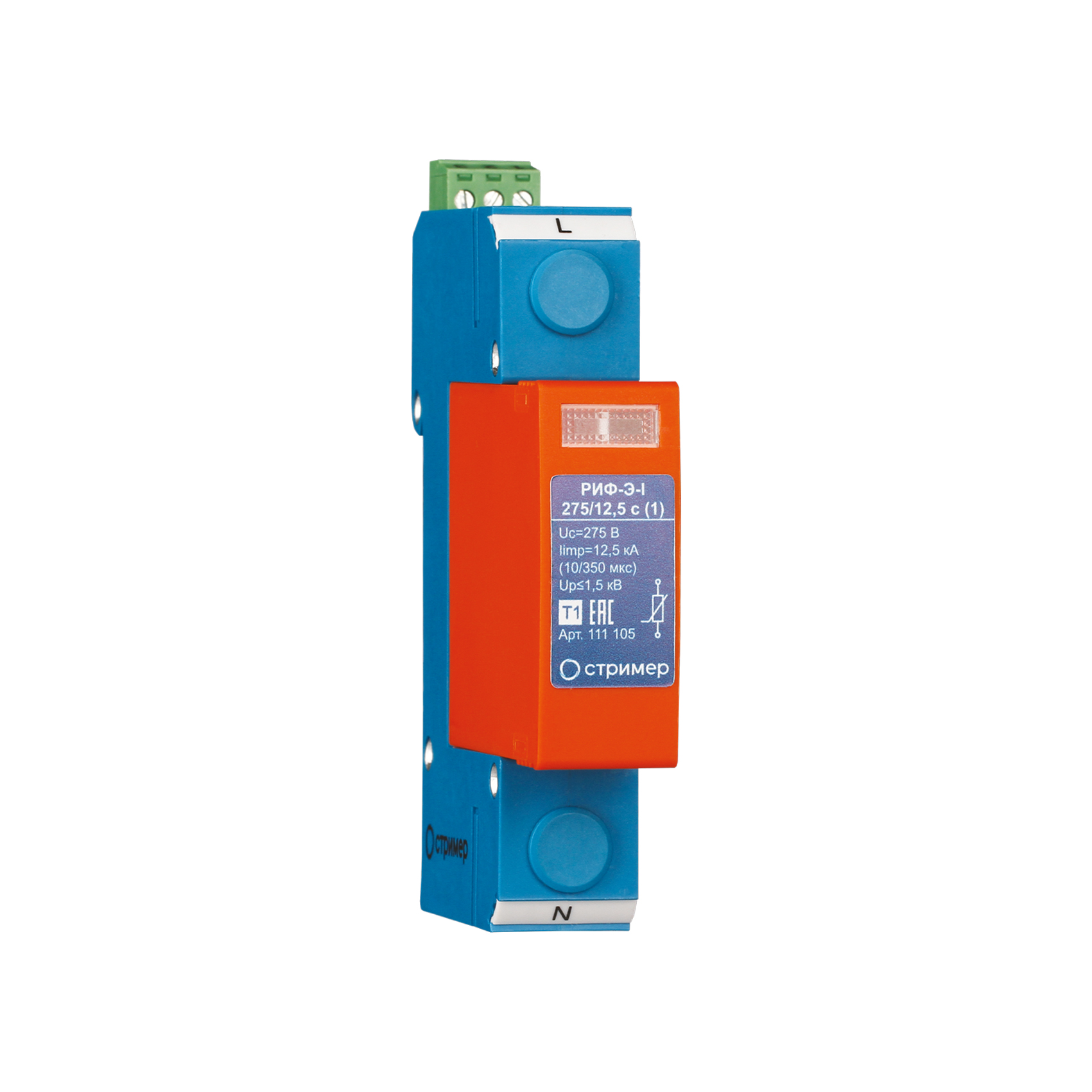

РИФ-Э-I 275/12,5 (1) / РИФ-Э-I 275/12,5 с (1)

Описание

Мощное однополюсное УЗИП класса I ограничивающего типа. УЗИП выполнено в виде сменного варисторного модуля и базы для подключения к сети и креплению на DIN-рейку 35 мм.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I согласно ГОСТ IEC 61643-11-2013. Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

Применяется для сетей с любыми системами заземления. Предназначено для защиты фазного проводника L/N, L/PEN, L/PE.

Рекомендуемый номинал предохранителя 125-200 А gL/gG

УЗИП снабжено

терморасцепителем;
визуальным индикатором;
контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Технические характеристики РИФ-Э-I 275_12,5 (1) и РИФ-Э-I 275_12,5 с (1)

Наименование параметра		РИФ-Э-I 275/12.5 (1)	РИФ-Э-I 275/12.5 c (1)
Максимальное длительное рабочее напряжение	UС	275 В
Импульсный ток (10/350 мкс)	Iimp	12,5 кА
Номинальный разрядный ток (8/20 мкс)	In	40 кА
Максимальный разрядный ток (8/20 мкс)	Imax	75 кА
Уровень напряжения защиты	UP	≤1.5 кВ
Время срабатывания	tA	≤25 нс
Диапазон рабочих температур	Tu	От -40С до +80С
Категория исполнения (ГОСТ 14254)		IP 20
Установка на		DIN-рейка 35 мм
Сечение соединительных проводов		4 мм2 - 35 мм2
Контакт дистанционной сигнализации		-	Переключающий контакт
Питание контакта дистанционной сигнализации, перем. ток		-	250 В/0,5 А
Питание контакта дистанционной сигнализации, пост. ток		-	250 В/0,1 А; 125 В/0,2 А; 75В/0,5 А
Сечение подключаемых проводников для клемм дистанционной сигнализации		-	Макс. 1,5 мм2
Артикул		111 005	111 105
