РИФ-И 5/2/20 (4), РИФ-И 12/2/20 (4), РИФ-И 24/2/20 (4), РИФ-И 48/2/20 (4)

Описание

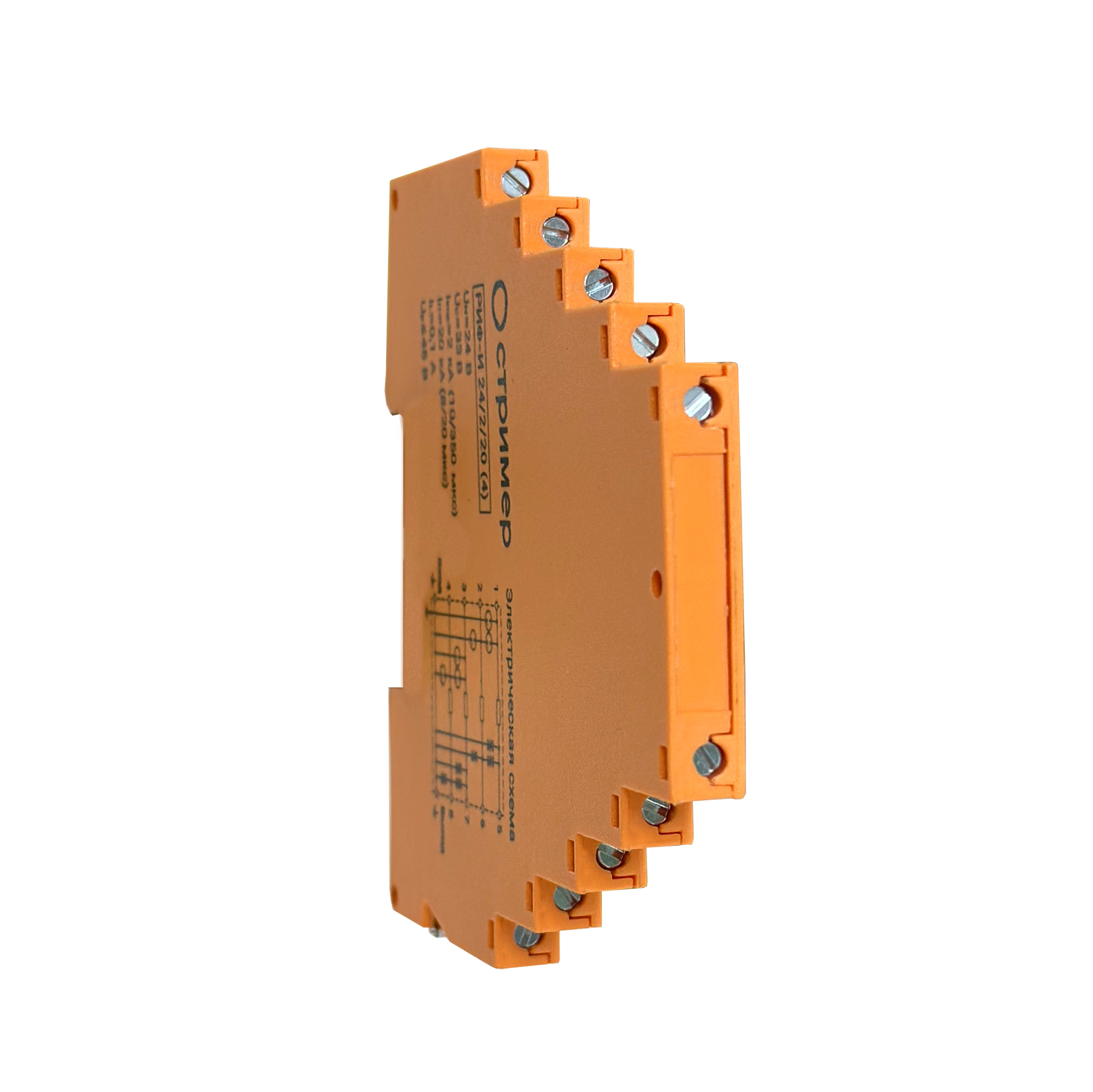

УЗИП комбинированного типа выполнено в монолитном корпусе.

Предназначено для защиты аппаратуры промышленной автоматизации, симметричных или несимметричных интерфейсов контрольно-измерительных цепей, цифровых (TTY, RS-485, RS-422, RS-232, RS-423, токовая петля 0-20 мА) и аналоговых интерфейсов передачи данных (токовая петля 4-20 мА), включая протоколы Modbus, Profibus, MultiBus, Fieldbus, HART, CAN и др.

Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22- 2022.

УЗИП размещено в корпусе шириной 7 мм для крепления на DIN-рейку.

Количество защищаемых проводников (пар)– 4 (2), подключение с помощью винтовых клемм.

Технические характеристики

Наименование параметра		РИФ-И 5/2/20 (4)	РИФ-И 12/2/20 (4)	РИФ-И 24/2/20 (4)	РИФ-И 48/2/20 (4)
Категория испытаний (ГОСТ IEC 61643-21)		D1, С2
Номинальное напряжение	U_N	5 В	12 В	24 В	48 В
Максимальное длительное напряжение DC	U_C	6 В	15 В	33 В	55 В
Максимальное длительное напряжение AC	U_C	4,2 В	10,6 В	23,3 В	38,5 В
Номинальный ток	I_L	0,1 А
Импульсный ток (10/350 мкс) на линию/полный	I_imp	0,5 кА / 2 кА
Номинальный разрядный ток (8/20 мкс) на линию/полный	I_n	5 кА / 20 кА
Уровень напряжения защиты линия-линия при In	U_p	≤ 20 В	≤ 30 В	≤ 52 В	≤ 85 В
Уровень напряжения защиты линия-PE при In	U_p	≤ 18 В	≤ 35 В	≤ 66 В	≤ 97 В
Последовательное сопротивление на линию	R	1 Ом	1 Ом	1,8 Ом	1,8 Ом
Частота среза линия-линия	f_G	0,5 МГц	0,85 МГц	1,7 МГц	2,9 МГц
Емкость линия-линия	C	≤ 4 нФ	≤ 3,2 нФ	≤ 1,5 нФ	≤ 1,5 нФ
Время срабатывания линия-линия/ линия-PE		≤1 нс / ≤100 нc
Диапазон рабочих температур	T_u	от -60°С до +80°С
Категория исполнения (ГОСТ 14254)		IP20
Способ монтажа		DIN-рейка 35 мм
Сечение подключаемых проводов		0,08 мм² – 2,5 мм²
Артикул		201 016	201 017	201 018	201 019
