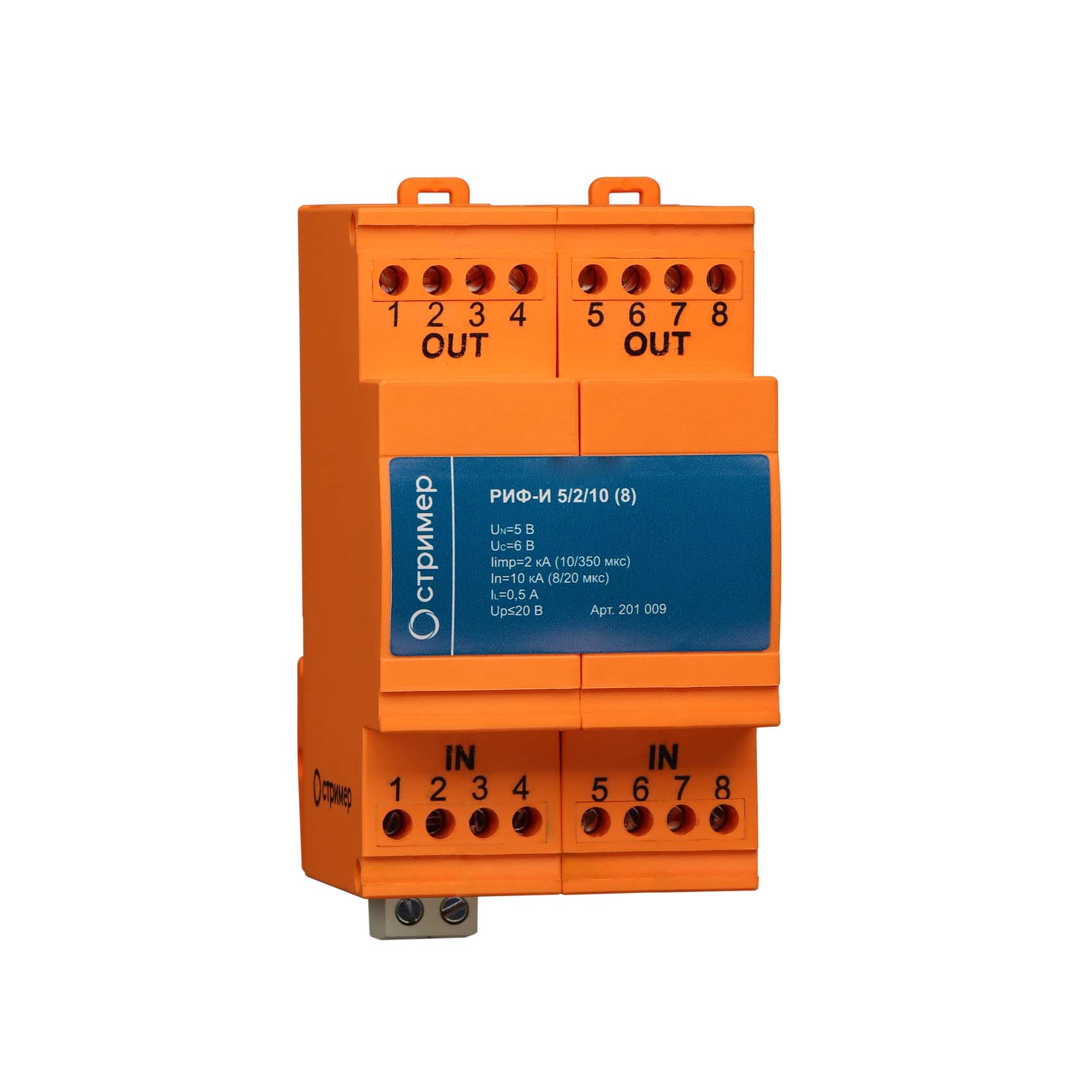

РИФ-И 5/2/10 (8)

Описание

УЗИП комбинированного типа для защиты оборудования слаботочных цепей.
Предназначено для защиты симметричных четырехпроводных интерфейсов RS 485/422 или температурных датчиков.
Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22- 2022.
УЗИП размещено в корпусе шириной 54 мм для крепления на DIN-рейку.
Обеспечивает защиту 2-х пар сигнальных линий. Подключение с помощью винтовых клемм.

Сертификаты: не подлежит сертификации.

Технические характеристики

Технические характеристики РИФ-И 5_2_10 (8)

Наименование параметра		РИФ-И 5/2/10 (8)
Категория испытаний (ГОСТ IEC 61643-21)		D1, С2
Номинальное напряжение	UN	5В
Максимальное длительное рабочее напряжение пост. тока	Uc	6В
Максимальное длительное рабочее напряжение перем. тока	Uc	4,2 В
Номинальный ток	IL	0.5 А
Импульсный ток (10/350 мкс)	Iimp	2 кA
Номинальный разрядный ток (8/20 мкс)	In	10 кА
Уровень напряжения защиты линия-линия при In	Up	≤20 В
Уровень напряжения защиты линия-PG при In	Up	≤700 В
Уровень напряжения защиты линия-линия при 1 кВ/мкс	Up	≤8,5 В
Уровень напряжения защиты линия-PG при 1 кВ/мкс	Up	≤600 В
Последовательное сопротивление на линию	R	1.8 Ом
Частота среза линия-линия	fG	1,7 МГц
Емкость линия-линия	С	≤5 нФ
Диапазон рабочих температур	Tu	От -60С до +80С
Категория исполнения (ГОСТ 14254)		IP 20
Установка на		DIN-рейка 35 мм
Сечение соединительных проводов		0,08 мм2 – 2,5 мм2
Артикул		201 009
