Аэросъемка для разработки проекта планировки территории туристско-рекреационной особой экономической зоны в границах Эльбрусского муниципального района Кабардино-Балкарской Республики (ВТРК «Эльбрус»)

Описание

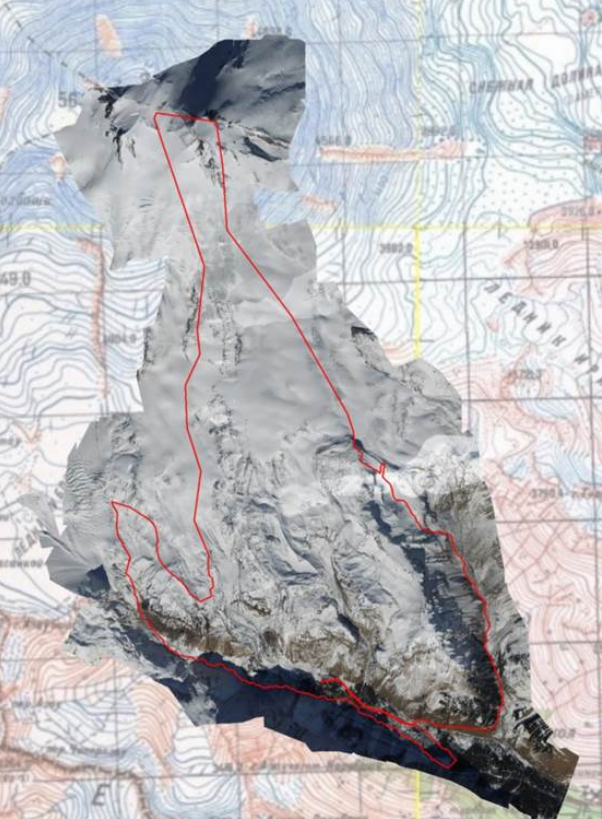

Общая площадь исследуемой территории 2682 гектар.

Перепад высот объекта работ:

5621м – 2180м = 3441м

Цель: Получение материалов для разработки проекта планировки территории туристско-рекреационной особой экономической зоны в границах Эльбрусского муниципального района Кабардино-Балкарской Республики (ВТРК «Эльбрус»).

Основной особенностью проекта можно смело назвать высокогорное расположение объекта работ. Максимальная по высоте точка объекта – восточная вершина Эльбруса с отметкой 5621м. н.у.м.

В этих обстоятельствах выполнить условия Задания и уложиться в отведенные договором сроки стало возможным только с использованием технологии воздушного лазерного сканирования, а так же с привлечением мощного вертолета Ми-8 МТВ с опытным экипажем из Авиационно-спасательного центра Северо-Кавказского регионального центра МЧС России.

Достаточно высокие требования к точности и плотности данных, обусловили необходимость выполнения аэросъемочных проходов на высотах не более 1500м над рельефом, но при этом огромный (около 3,5 км) перепад высот на объекте съемки и необходимость выполнения отдельных проходов лазерного сканирования на абсолютной высоте – более 6000 м н.у.м., однозначно определили наше решение по выбору такого достаточно редко используемого для аэросъемки воздушного судна.

Только МИ-8 МТВ имеет практический потолок 6000 м, высокую скороподъемность (более 9 м/с) и при этом возможность выполнения съемки на скоростях ниже 150 км/ч. с установкой оборудования внутрь отапливаемой кабины.

Но даже такой подготовленный к высокогорью вертолет не имеет герметичную кабину, что приводит к обязательному использованию выше 5000 м всеми членами экипажа и аэросъемочной бригады кислородного оборудования.

В соответствии с требованиями инженерно-топографическим планам масштаба 1:2000, изложенным в Техническом задании, были выбраны следующие параметры сканирования и аэрофотосъемки:

Высота съемки (над средним уровнем рельефа): От 400 до 1500 м
Скорость носителя:90-140 км/час
Частота импульсов сканера:400 КГц
Поле зрения сканера:60 градусов
Средняя плотность точек лазерных отражений:5 на кв.м
Средняя ошибка определения плановых координат точек, не хуже:25 см
Средняя ошибка определения высоты точек, не хуже: 10 см
Размер стороны пиксела аэрофотоснимка на земле, не более: 18 см
Продольное перекрытие снимков: 60%
Поперечное перекрытие снимков: 30%

Во время первого полета было отснято более 90 % объекта работ. Вследствие сильного ветра около 15 м/сек на высоте более 5500м, съемка вершины Эльбруса в этом полете так и не представилась возможной.

Порывы сильного северного ветра, проходя через вершину образовывали сильнейшие нисходящие потоки, прижимая воздушное судно к южным склонам, не позволяя борту набрать необходимую для съемки высоту.

Соблюдая правила безопасности полетов, командиром ВС совместно с руководителем аэросъемочных работ было принято решение отложить съемку оставшегося участка на безветренную погоду.

После постоянного мониторинга прогноза метеоусловий на вершине Эльбруса и установления слабого (менее 8 м/с) ветра на высотах от 5000 до 6000м н.у.м. и облегчения ВС за счет минимальной заправки топливом, был выполнен завершающий полет, в котором удалось не только отснять недостающий участок на вершине, но провести дополнительные калибровочные проходы вдоль склона.
