Nanfang Pump Industry Со., Ltd — производитель насосного оборудования CNP, основанный в 1991 году. На данный момент является лидирующим производителем насосного оборудования на рынке Китая с большой номенклатурой, автоматизированным крупносерийным производством и налаженным сбытом продукции по всему миру.

Российское торговое представительство компании CNP — ООО «СиЭнПи Рус» - создано в ноябре 2015 года. К 2022 году в СНГ развернута дилерская сеть более чем из 350 компаний, склады, собственная сервисная служба и сертифицированные сервисные центры по всей стране.

Компания формирует ценовую и дилерскую политику по продукции завода CNP и несет гарантийные обязательства. Представительство имеет функцию торгового представителя и оператора складских запасов. Продажи осуществляются по всем странам СНГ.

Для компании ООО «СИЭНПИ РУС» созданы каталоги параметрических моделей насосов в Autodesk Revit 2019.

Данные насосы используются в  системах водоснабжения, кондиционирования и дистиляции. Рабочая среда  - чистая невзрывоопасная маловязкая жидкость, несодержащая абразивных частиц и волокон. Для насосов с корпусом из нержавеющей стали допустимы слабые растворы кислот щелочей, масел, спиртов и других слабоагрессивных жидкостей». Температура рабочей среды от - 15 до 70℃, температура окружающей среды  - до +40°℃.


I. Одноступенчатые циркуляционные насосы

1. TD 32-150
2. TD 200- 250
3. TD 300
4. TD(I) 32-80
5. TD(I) 300-350
6. LLT 65-200
7. LLTS 65-200

II. Горизонтальные многоступенчатые моноблочные центробежные насосы

1. CHL2-4
2. CHL8-20
3. CHLF2-20

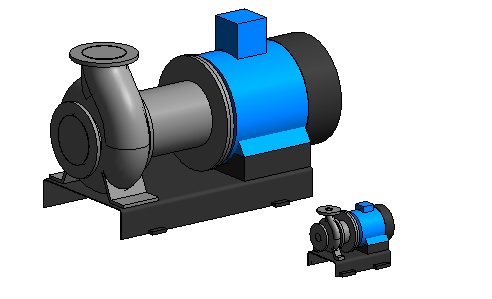

III. Консольно-моноблочный насос NIS/NISF

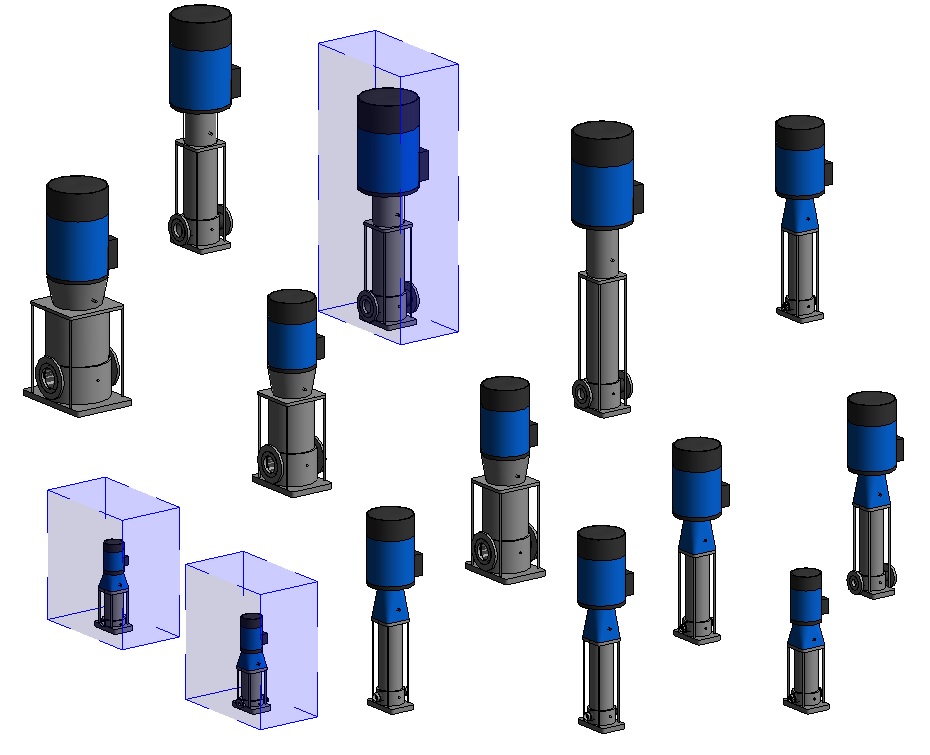

IV. Вертикальные многоступенчатые центробежные насосы CDM/ CDMF

1. CDM 1 — CDM 10
2. CDM 15 — CDM 20
3. CDM 32 — CDM 85
4. CDM 120 — CDM 200
5. CDMF 1 — CDMF 10
6. CDMF 15 — CDMF 20
7. CDMF 32 — CDMF 85
8. CDMF 120 — CDMF 200

Всего семейств – 19 шт, типоразмеров – 9 275 шт.

Каталог содержит загружаемые семейства категории «Оборудование». Версии файлов Autodesk Revit 2019.

Формат загружаемых семейств – RFA. В данных семействах использованы файлы общих параметров Autodesk – ФОП 2019. Семейства выполнены в детализации LOD300 и разработаны на основе шаблона «Метрическая система, типовая модель». Тип — Насос.

Семейства формируются по признакам:

• Тип насоса
• Модельный ряд
• DN - Диаметр патрубков или Номинальная подача, м3/ч

Семейства делятся на типоразмеры по признакам:

• Номинальный напор
• Номинальный диаметр патрубков
• Поколение
• Число полюсов двигателя
• Подключение (3-фазное, 1-фазное)
• Материал рабочего колеса
• Исполнение насоса по PN
• Типу уплотнения
• Типу присоединения к трубе (стандартный фланец, грувлок, резьба и пр.)

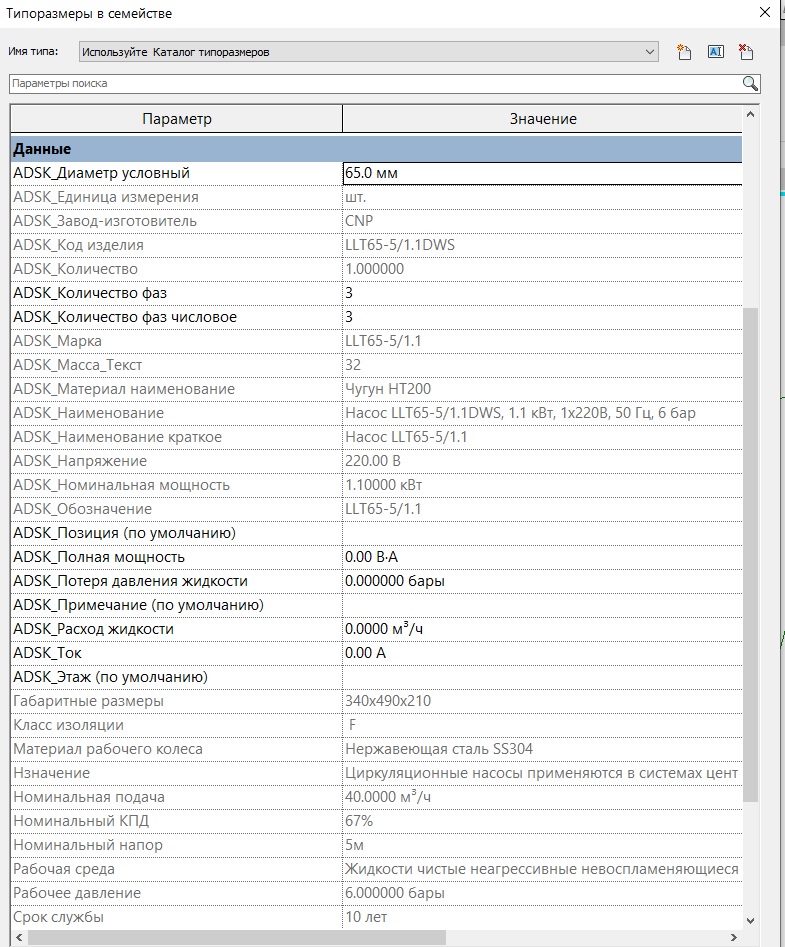

Семейства содержат необходимые технические и идентификационные данные о продукции, которые можно просматривать в Типоразмерах в семействе. Файлы семейств не содержат типоразмеры, необходимые модели необходимо загружать в проект при помощи Каталога типоразмеров (.txt).

Один типоразмер семейства загрузить в рабочий проект с компьютера можно так.

1. Откройте рабочий проект.
2. Нажмите «Загрузить семейство» .

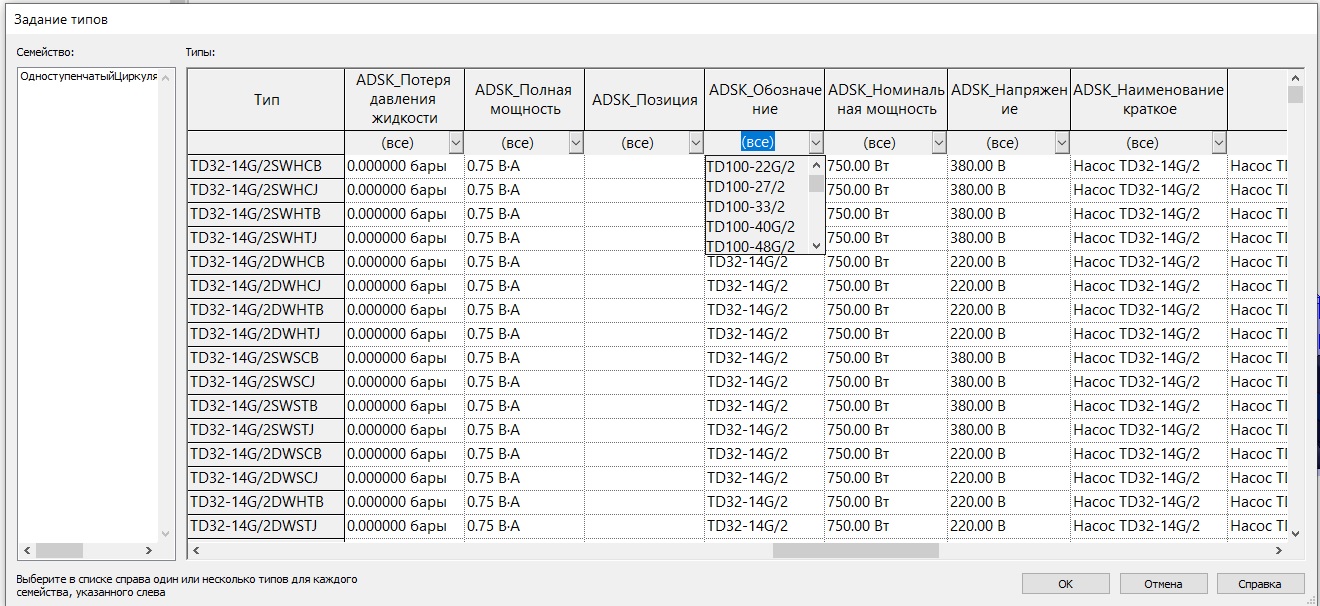

3. Выберите из таблицы необходимый вам типоразмер, используя фильтр по типам моделей в столбце «ADSK_Обозначение».

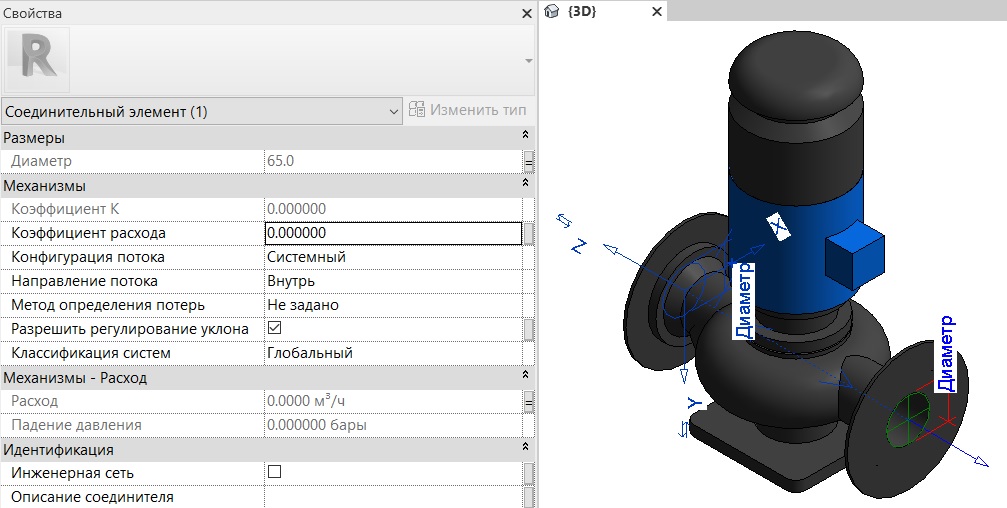

Во всех семействах соблюдены правила подключения.

Всасывающий коннектор :

• Конфигурация потока - «Системный»
• Направление потока - «Внутрь»
• Классификации системы - «Глобальный»
• Метод определения потерь - «Не задано»

Нагнетающий коннектор :

• Конфигурация потока - «Системный»
• Направление потока - «Наружу»
• Классификации системы - «Глобальный»
• Метод определения потерь - «Не задано»

к электрической сети

При необходимости видимость Зоны обслуживания можно отключить.

При высоком и среднем уровне детализации семейство представляет собой реальную геометрию, на плане при низком уровне детализации – УГО. УГО разработаны в категории элемента.

Семейства загружены в проект. Все загруженные типоразмеры семейств находятся в Диспетчере проекта в разделе Семейства.

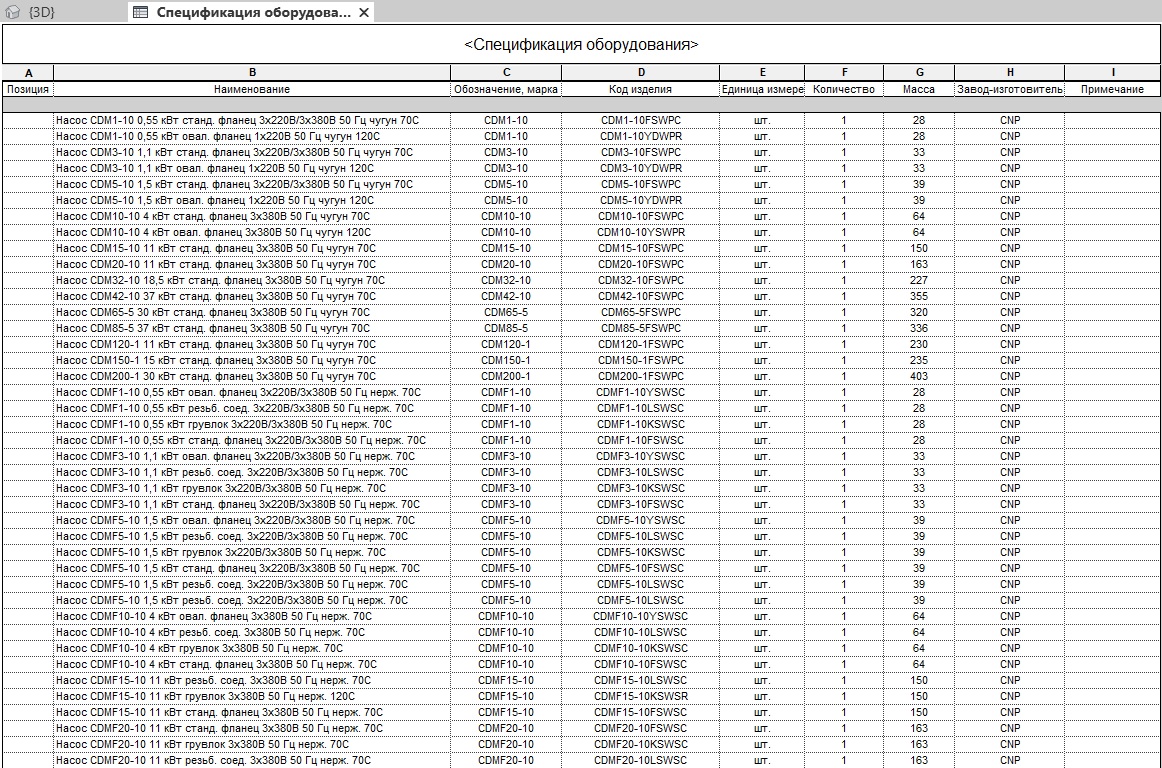

Спецификация реализована в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов».
