Водяные охладители PBAR

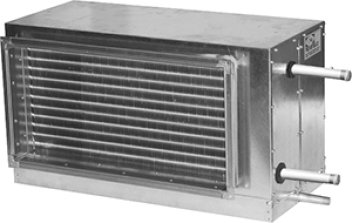

Водяные воздухоохладители PBAR предназначены для охлаждения приточного, рециркуляционного воздуха в канальных системах вентиляции и кондиционирования. Корпус охладителя изготовлен из оцинкованной стали, внутри корпуса установлен медно-алюминиевый теплообменник, дренажный поддон из нержавеющей стали и каплеотделитель. Патрубки охладителя оснащены заглушками для слива теплоносителя и продувки охладителя. С двух сторон корпуса закреплены фланцы для присоединения к охладителю элементов систем канальной вентиляции, для слива конденсата предусмотрен патрубок диаметром 32 мм. Максимальное рабочее давление охладителя составляет 1,6 МПа. Все охладители проверяются на герметичность опрессовкой под давлением 3,0 МПа.

Установка

Канальные охладители должны быть установлены только в горизонтальном положении для беспрепятственного слива конденсата. При использовании в качестве теплоносителя воды охладители необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба воздуховода, заслонки и т. п. должно быть не менее диагонального размера охладителя. При подключении дренажного поддона охладителя к канализации для предотвращения распространения запахов рекомендуется использовать гидравлический затвор (сифон).

Регулирование мощности

Для управления мощностью охлаждения рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 2BS/3BS.

Защита от замораживания

Во избежание замораживания охладителя необходимо предусмотреть комплекс мероприятий:

• использование при круглогодичной эксплуатации незамерзающего хладагента с температурой замерзания ниже, чем определено климатическими условиями;
• опорожнение охладителя при использовании в качестве хладоносителя воды при отрицательных температурах окружающей среды.

Технические характеристики   Модель Расход Мощн., Вода, Внутр. Размеры, мм Вес,  воздуха, кВт Т=7/12°C объем, кг м3/ч   Расход, л/с Сопр., кПа дм3 A В C H E Ød*   PBAR 400x200-3-2,5N 600 3,2 0,15 7,2 0,9 400 200 520 320 43 ¾” 20,6 900 4,2 0,20 11,5 PBAR 400x200-4-2,5N 600 4,0 0,19 6,6 1,2 400 200 520 320 65 ¾” 21,1 900 5,3 0,25 10,8 PBAR 400x400-3-2,5N 1150 5,5 0,26 3,4 1,8 400 400 520 520 43 ¾” 28,2 1750 7,4 0,35 5,8 PBAR 400x400-4-2,5N 1150 7,8 0,37 6,5 2,5 400 400 520 520 65 1” 29,9 1750 10,4 0,50 10,9 PBAR 450x450-3-2,5N 1450 7,4 0,35 5,3 2,2 450 450 570 570 43 ¾” 31,7 2200 9,9 0,47 8,8 PBAR 450x450-4-2,5N 1450 10,2 0,48 9,1 3,1 450 450 570 570 65 1” 33,6 2200 13,6 0,65 15,2 PBAR 500x250-3-2,5N 900 4,8 0,23 5,6 1,4 500 250 635 370 43 ¾” 24,9 1350 6,3 0,30 9,0 PBAR 500x250-4-2,5N 900 6,4 0,31 11,2 1,9 500 250 635 370 65 1” 26,6 1350 8,5 0,41 18,3 PBAR 500x300-3-2,5N 1100 5,8 0,28 5,4 1,8 500 300 635 420 43 1” 27,8 Параметры Категория Отопление, вентиляция и кондиционирование Категория Оборудование вентиляции и кондиционирования Каталог http://arktika.ru/html/pbar.htm Другие модели производителя Arctos/ Арктос Вентиляционные решётки Arctos/ Арктос Воздухораздающие блоки с фильтрами высокой эффективности Arctos/ Арктос Панельные воздухораспределители Arctos/ Арктос Воздухораспределители сопловые Arctos/ Арктос Диффузоры Arctos/ Арктос Шумоглушители Arctos/ Арктос Низкоскоростные воздухораспределители Arctos/ Арктос Воздушные клапаны Arctos/ Арктос Канальные нагреватели Модели других производителей DINARM/ ДИНАРМ АПТ,ВПВ (ПК) оборудование для пенных Установок GRAS / ГРАС Газобетонный Вентиляционный О-Блок с 1 отверстием 250 мм D400 B2.5 ТМ "ГРАС" ESKM/ Электросевкавмонтаж Косынка боковая усиленная КБУ для стоек СТ Uni-fitt/ Юни-фитт Насосно-смесительная группа MULTIMIX Uni-Fitt с насосом Grundfos UPSO 25/65 130 Uni-fitt/ Юни-фитт Насосно-смесительная группа SOLOMIX X Uni-Fitt с насосом Grundfos UPSO 25/65 130 Uni-fitt/ Юни-фитт Насосно-смесительная группа SOLOMIX X Uni-Fitt с насосом Wilo Para 25/6-130 Tropik Line/ Тропик Лайн Тепловая завеса. Серия T100 ROSMA / РОСМА Термометры биметаллические коррозионностойкие БТ, с воз­мож­нос­тью гид­ро­за­пол­не­ния си­ли­ко­ном, универсальные ROSMA / РОСМА Термометры биметаллические коррозионностойкие БТ, универсальные ROSMA / РОСМА Термометры биметаллические об­ще­тех­ни­чес­кие специальные БТ со штоком Рассчитать стоимость info@3dbim.pro +7 812 309 73 63 Форма для заполнения Ваше имя Ваш телефон Ваш вопрос Отправить Партнерская программа Ваше имя Ваш телефон Отправить заявку Вход E-mail: Пароль: Войти Восстановить пароль Восстановление пароля Восстановить пароль Обратиться в тех. поддержку Вернуться ко входу Запрос на смену тарифа Отправить
