Воздухораздающие блоки с фильтрами высокой эффективности

«Чистым помещением» называется помещение, в котором контролируется концентрация взвешенных в воздухе частиц, построенное и используемое так, чтобы свести к минимуму поступление, выделение и удержание частиц внутри помещения и позволяющее, по мере необходимости, контролировать другие параметры, например, температуру, влажность и давление (ГОСТ ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха»).

Для обеспечения функционирования «чистых помещений» используются специальные воздухораздающие блоки (ВБ) с фильтрами высокой эффективности. Эти воздухораздающие блоки предназначены для организации воздухообмена в «чистых помещениях» лечебных учреждений (операционные, ожоговые центры, палаты интенсивной терапии), а также в производственных помещениях, требующих повышенной чистоты воздушной среды (микроэлектроника, приборостроение, космическая промышленность, фармацевтика, пищевая промышленность).

Воздухораздающие блоки различаются по следующим признакам:
-тип воздухораздающих панелей и, соответственно, вид формируемой воздушной струи;
-типоразмер воздухораздающих блоков;
-класс очистки фильтра и его толщина;
-прямоугольный или круглый подводящий патрубок;
-различные конструкции корпуса (боковой или торцевой подвод, уменьшенная высота, угловой монтаж);
-возможность установки на подводящий патрубок герметичного клапана;
-возможность установки регулирующего клапана с ручным или электрическим приводом;
-модернизированная серия ВБ, которая адаптирована для монтажа в подшивном пространстве, когда пространство за подшивным потолком является «грязной зоной» (в соответствии с нормами GMP).

В зависимости от типа воздухораздающей панели возможно осуществление двух способов подачи приточного воздуха:
– неоднонаправленный («турбулентный») поток воздуха;
– однонаправленный («ламинарный»)поток воздуха.

При неоднонаправленном потоке воздух следует подавать через воздухораздающие блоки с фильтрами высокой эффективности, установленные в потолке или в верхней зоне стены. Потоки воздуха распространяются в различных направлениях и являются турбулентными. Происходит смешение приточного воздуха с воздухом помещения, содержащего загрязнения, выделяемые персоналом и оборудованием. Потолочный блок следует располагать над зоной, которая должна быть защищена от загрязнений.

Неоднонаправленный поток обеспечивают вихревые воздухораздающие блоки ВБВ; турбулизирующие воздухораздающие блоки ВБТ; радиальные воздухораздающие блоки ВБР; концентрические воздухораздающие блоки ВБК; диффузорные воздухораздающие блоки ВБД. Перечисленные виды блоков и схемы струй представлены на рисунках.

В помещениях с однонаправленным воздушным потоком движение воздуха идёт в одном направлении, вертикальном или горизонтальном, с равномерной скоростью V = 0,3…0,5 м/с и сводит к минимуму распространение аэрозольных загрязнений. Находящееся в помещении оборудование, перемещающийся персонал являются препятствием на пути движения воздуха, в связи с чем вокруг них создаются участки с турбулентным движением воздуха, восстановление которого возможно поддержанием скорости воздуха в требуемых пределах.

Однонаправленный воздушный поток обеспечивают перфорированные воздухораздающие блоки ВБП, ВБП – М; сотовые воздухораздающие блоки ВБС и ВБС – М. Перечисленные виды блоков и схемы струй представлены на рисунках.

Изготавливается четыре типоразмера ВБ: 450х450, 595х595, 750х750 и 750х450 мм. Все ВБ рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Е11, Н13 или Н14 толщиной 78, 150 или 300 мм с размерами 305х305, 457х457, 610х610 и 610х305 мм соответственно.

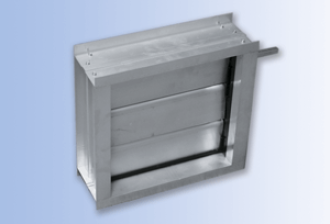

Воздухораздающий блок состоит из герметичного стального сварного корпуса и воздухораздающей лицевой панели. Подводящий патрубок может быть круглого или прямоугольного сечения с боковым или торцевым подводом. ВБ может быть оборудован регулирующим клапаном, который устанавливается непосредственно в подводящем патрубке. При необходимости в подводящей магистрали перед ВБ может быть установлен герметичный запорный клапан. Клапана могут иметь как ручной, так и электропривод.

Воздухораздающий модернизированный блок ВБ адаптирован к конструкции несущего каркаса потолочной ячейки «чистых помещений» и препятствует эжектированию воздуха из запотолочного пространства. При замене фильтра (при снятой воздухораздающей панели) отсутствует проникновение загрязнений в «чистую зону» за счёт плотности соединения корпуса ВБ и потолочных ограждающих конструкций в соответствии с нормами GMP.

Воздухораздающий блок уменьшенной высоты (ВБ – У) состоит из герметичного стального сварного корпуса с предварительной камерой, на которой установлен подводящий патрубок круглого сечения (ВБ с уменьшенной высотой выпускаются только с боковым расположением патрубка) и воздухораздающей лицевой панели. Такая конструкция позволяет снизить монтажную высоту воздухораздающего блока.

Воздухораздающий блок для углового монтажа (ВБ – УМ) состоит из герметичного стального сварного корпуса с подводящим патрубком круглого сечения. Патрубок расположен под углом 450 относительно лицевой панели, что позволяет монтировать блок в углу помещения (в месте стыка стены и потолка) при этом воздухораздающая панель будет расположена под углом 450 к полу помещения. ВБ для углового монтажа изготавливаются только для высот фильтров 78 мм и для всех панелей, кроме диффузорной «Д».

Для контроля за загрязнением фильтра на корпусе установлены специальные штуцеры для измерения статического давления до и после фильтра и кронштейн для установки дифференциального реле давления. Тип реле DPS компании «POLAR BEAR». Реле давления измеряет разность давлений до и после фильтра и сигнализирует о необходимости замены фильтра при достижении максимальной разности давлений, установленной (предварительно) на реле давления. Значение максимальной разности давлений задаётся исходя из данных производителя используемых фильтров (на основании значения конечного сопротивления фильтра).

Конструкция воздухораздающего блока обеспечивает доступ к кассетному фильтру и его замену путём снятия и последующей установки воздухораздающей панели. Также конструкция ВБ обеспечивает прижим уплотнителя, расположенного на рамке кассетного фильтра, к поверхности ВБ, что исключает утечки воздуха из области «грязного» воздуха, находящегося до фильтра, в помещение, минуя фильтр.

Монтаж изделий – настенный или потолочный, как правило, в подшивном пространстве. Крепление корпуса ВБ к строительным конструкциям потолка производится с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса (для компенсации неточностей установки резьбовых шпилек и регулировки положения блока, отверстия в проушинах имеют овальную форму). Крепление корпуса ВБ к строительным конструкциям стен производится при помощи угловых кронштейнов, которые крепятся к стене и к проушинам корпуса. Крепление корпуса ВБ для углового монтажа к поверхности стены и потолка осуществляется посредством входящих в комплект поставки специальных кронштейнов. Герметичность соединения круглого входного патрубка с воздуховодом обеспечивается резиновым уплотнением с последующей стандартной герметизацией, а прямоугольного патрубка с помощью прокладки, устанавливаемой между фланцами патрубка и воздуховода и последующей стандартной герметизацией.

Все наружные и внутренние поверхности воздухораздающего блока окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL.
