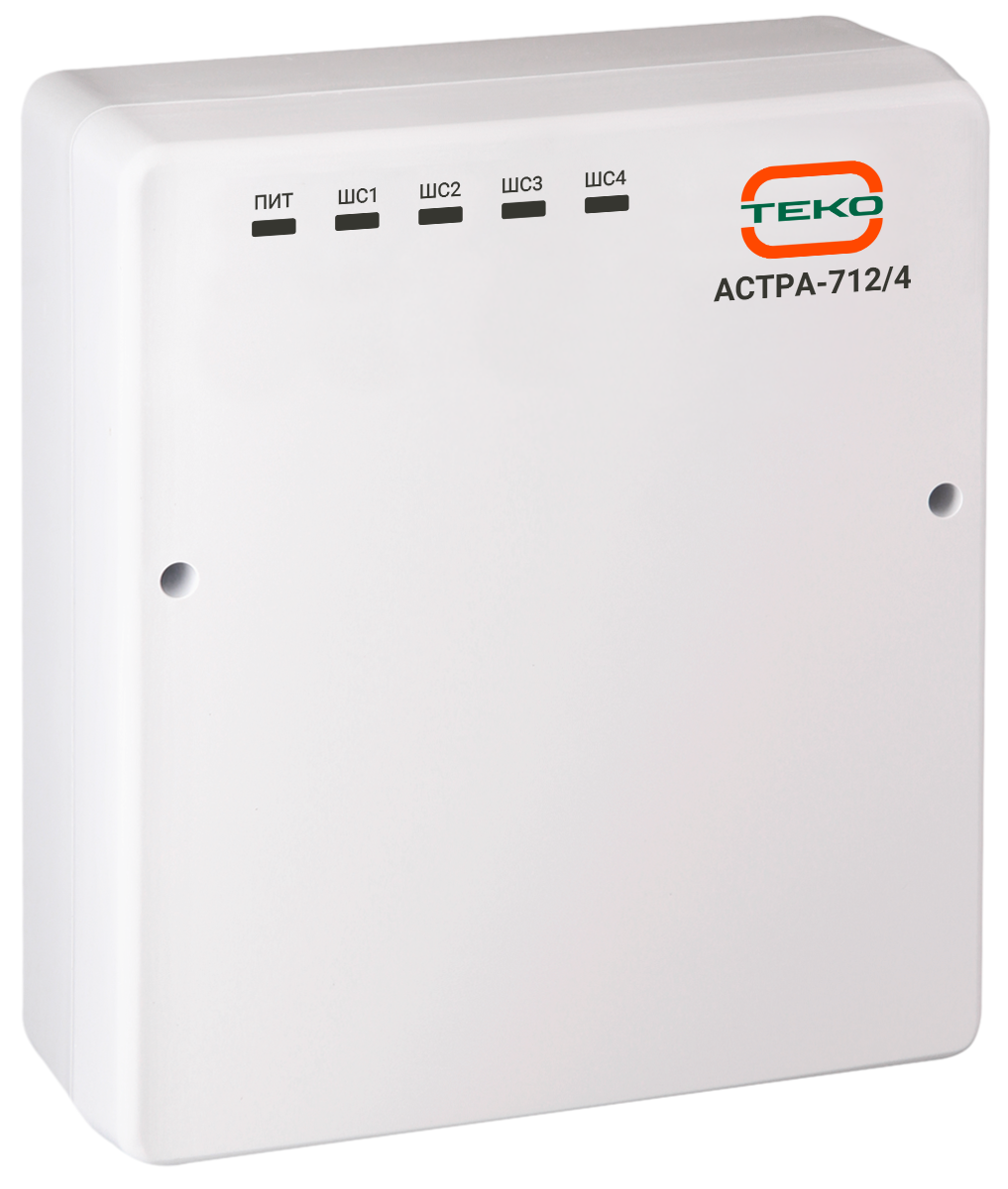

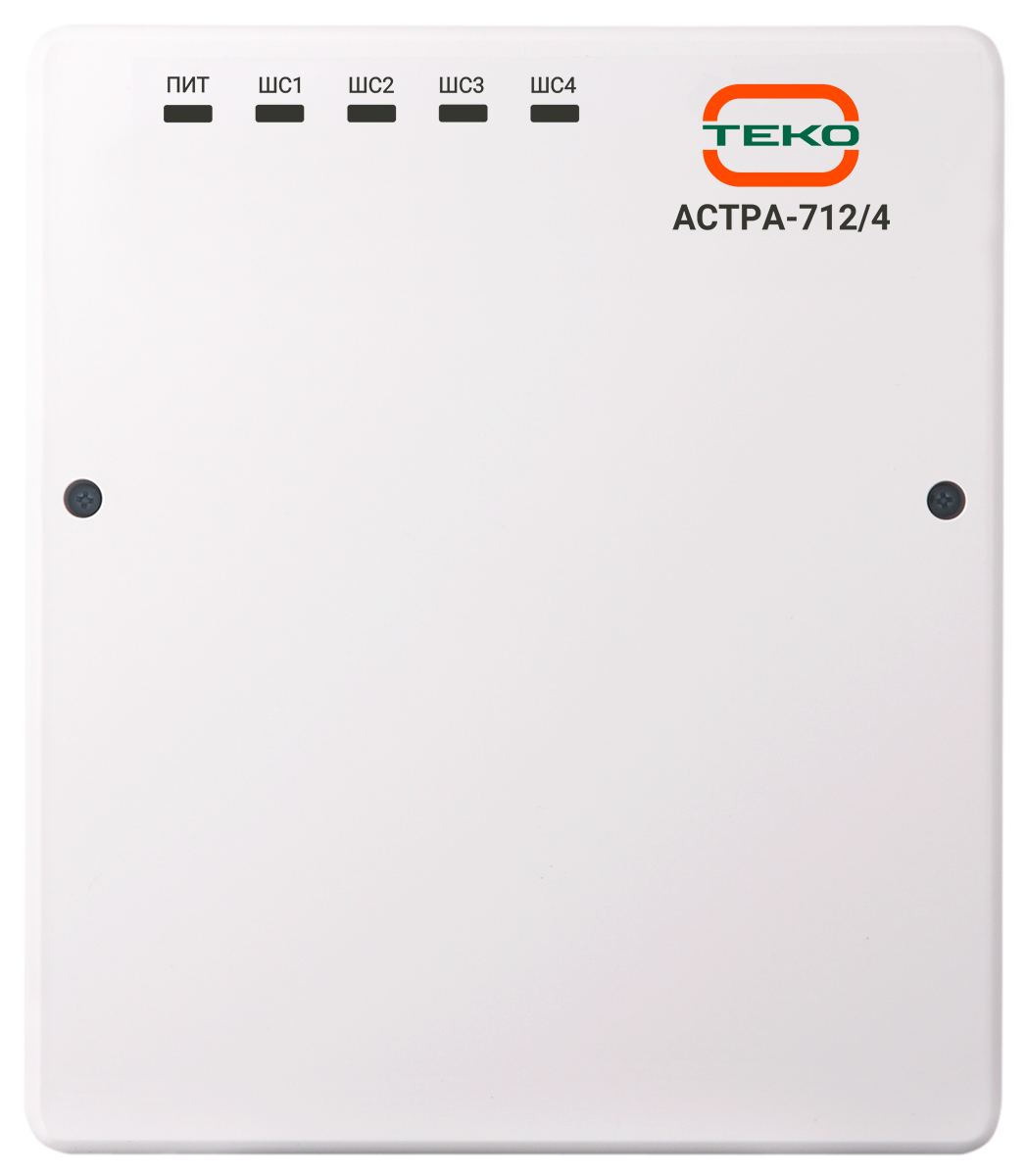

Астра-712/4 Прибор приемно-контрольный охранный

Назначение:

• контроль состояния 4 шлейфов сигнализации (ШС) с включенными охранными или технологическими извещателями;
• управление средствами оповещения;
• выдача тревожных извещений на ПЦН через релейные выходы;
• выдача информации по линии расширения на релейные блоки Астра-822, блоки индикации Астра-861, радиопередающее устройство оконечное объектовое УОО Астра-Y;
• обеспечение питающим напряжением активных извещателей и других устройств.

Основные данные

• постановка на охрану/снятие с охраны осуществляется:
  - с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РР Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
  - с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);
• обеспечивается работа ШС по типам "охранный " или "технологический".
  В ШС могут быть включены:
  - извещатели и приемно-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
  - пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;
• контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;
• контроль ШС типа "технологический” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";
• силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;
• установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
  - режима настройки (перемычки или ПК),
  - отключение линии расширения,
  - способа постановки на охрану (ТМ или КН),
  - включение режима автоперевзятия,
  - выбор режимов работы ШС ("охранный " - "технологический"),
  - времени задержки на вход/выход;
• наиболее полная реализация возможностей ППКО осуществляется программированием с ПК:
  - выбор набора необходимых функций (ПО Flasher),
  - определение режимов работы выбранного набора функций (ПО Pconf-712);
• подключение к ПК обеспечивается блоком сопряжения Астра-983.
