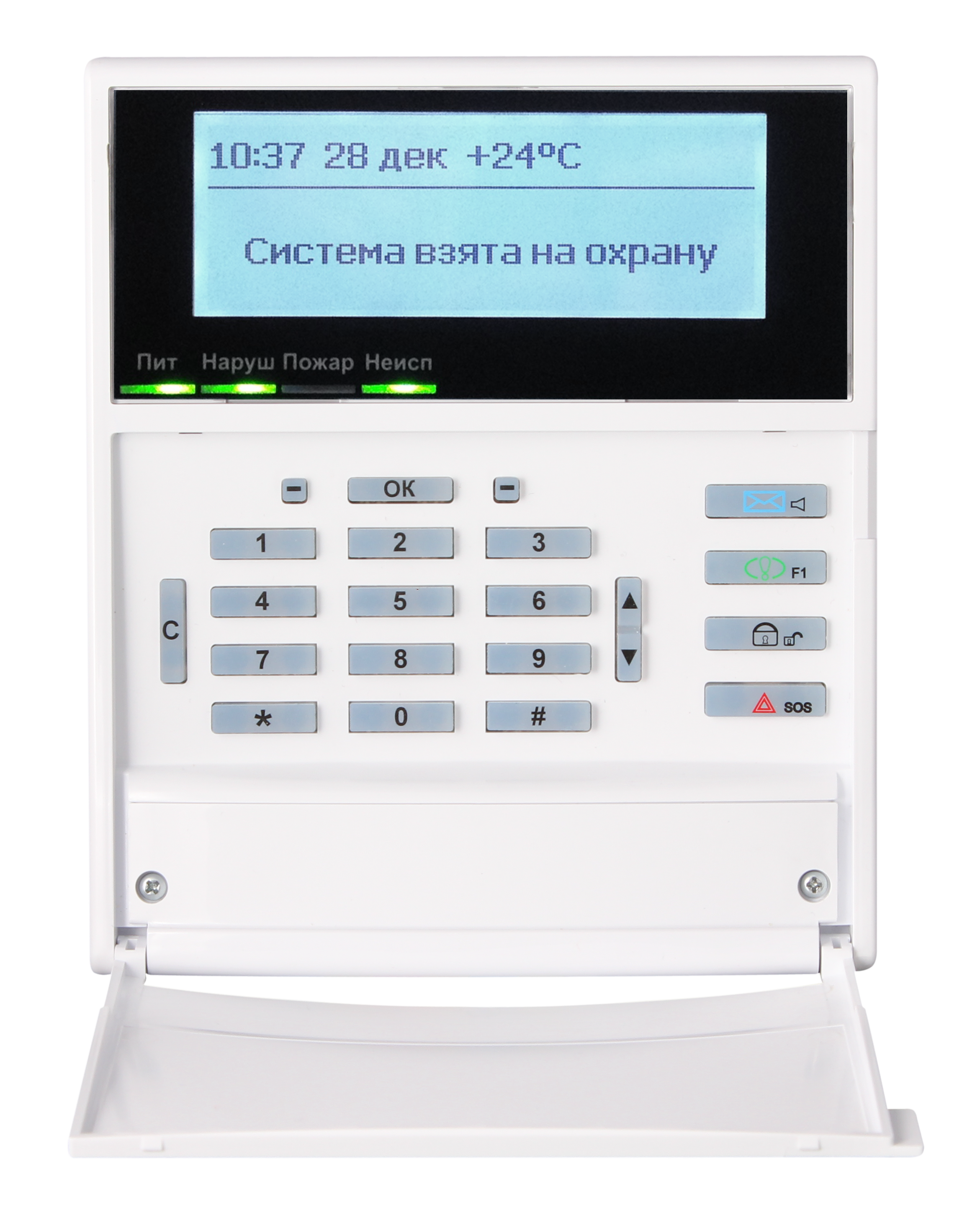

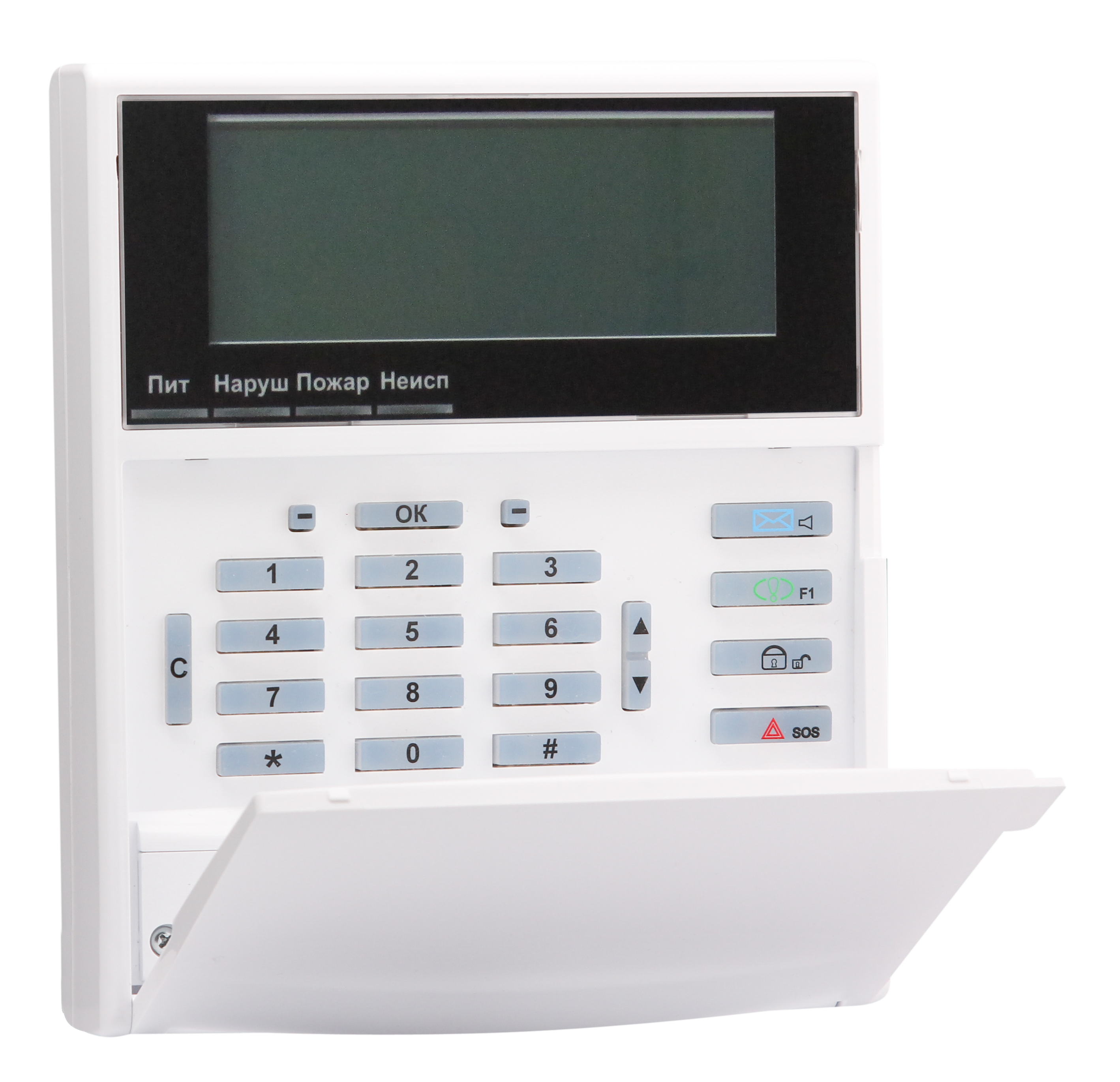

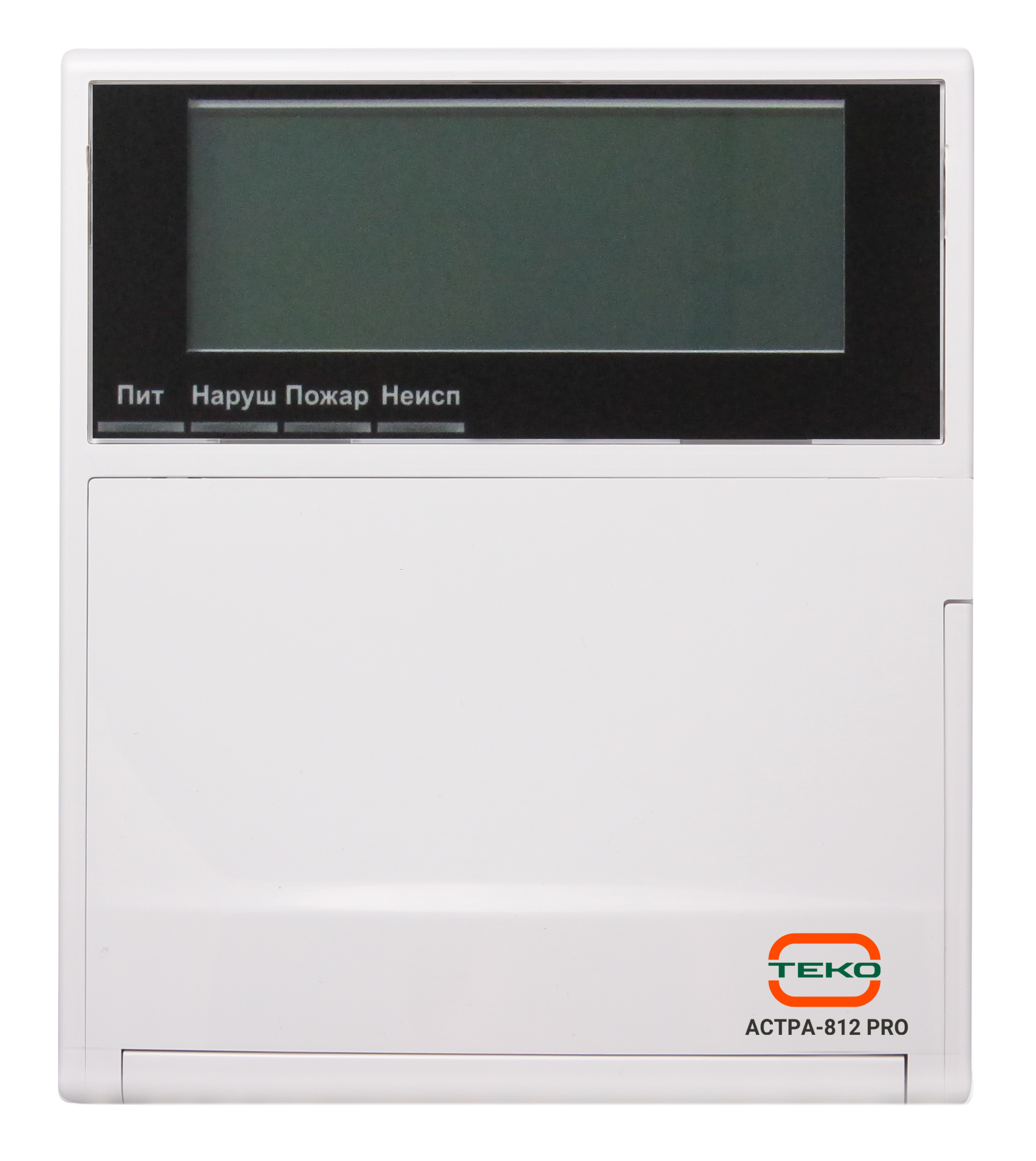

Астра-812Pro Прибор приемно-контрольный и управления пожарный

Назначение:

• организация комбинированной охранно-пожарной и других видов сигнализации (аварийной, технологической и т.п.) путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485;
• контроль состояния радиоканальных извещателей системы Астра-РИ-М через встроенный радиомодуль МРР и радиорасширители РРП Астра-РИ-М (433 МГц);
• контроль состояния радиоканального оборудования системы Астра-Zитадель через радиорасширители РР Астра-Z (2,4 ГГц);
• контроль состояния проводных адресных устройств системы Астра-А через расширители проводные адресные Астра-А РПА;
• отображение всех извещений на жидкокристаллическом экране с детализацией до индивидуального извещателя/ШС;
• организация системы оповещения и управления эвакуацией людей (СОУЭ) до 4 типа включительно с помощью радиоканальных речевых, световых и светозвуковых оповещателей;
• выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных устройствах;
• информационный обмен по интерфейсу RS-485 с пультами контроля и управления Астра-814 Pro, блоками индикации Астра-863 и релейными блоками Астра-823/Астра-824;
• информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейсы USB/RS-485;
• дистанционный мониторинг и управление системой через модули коммуникации Астра-GSM, Астра-LAN.

Особенности

• встроенный радиомодуль МРР Астра-РИ-М (433 МГц)
• количество контролируемых радиоустройств разных типов встроенным радиомодулем МРР Астра-РИ-М – 192
• монохромный ЖК-дисплей для отображения системной информации
• встроенная клавиатура
• четыре двухцветных индикатора для отображения обобщенной информации (питания, разделов, оборудования)
• встроенный звуковой сигнализатор
• два входа питания (основной и резервный) по ГОСТ Р 53325;
• 2 программируемых входа охранного/технологического типа:
  • клеммы «Z1-GND» - свободны для назначения пользователем, могут использоваться для контроля исправности источников питания ППКУП согласно ГОСТ Р 53325,
  • клеммы «Z2-GND» - свободны для назначения пользователем, не могут использоваться для контроля источников питания;
• входы «Z1-GND» и «Z2-GND» могут быть использованы для подключения охранных или технологических извещателей без питания по шлейфу;
• 6 встроенных программируемых выходов:
  • 2 сигнальных слаботочных реле типа «сухой контакт»,
  • 1 силовое реле,
  • 3 выхода типа «открытый коллектор»;
• встроенный информационный интерфейс RS-485 для подключения дополнительного оборудования в виде расширителей РРП Астра-РИ-М, РР Астра-Z, ПКУ Астра-814 Pro, БИ Астра-863 исп. А, БИУ Астра-863 исп.Б, БР Астра-823/824;
• USB разъем для связи с ПК с установленным программным комплексом мониторинга (ПКМ) Астра-Prо (настройка, мониторинг, смена ПО);
• один универсальный слот для установки одного из следующих сменных модулей  (модули в комплект поставки ППКУП не входят, поставляются отдельно):
  • Астра-GSM (ПАК Астра) (2 SIM-карты, обеспечивает взаимодействие с сервером ПАК Астра в GPRS-канале, дозвон в GSM сетях с речевыми сообщениями, передачу и получение SMS),
  • Астра-LAN (ПАК Астра) (обеспечивает обмен информацией с сервером ПАК Астра в сетях с TCP/IP с целью удаленного мониторинга и управления ППКУП средствами мобильного, веб приложений, АРМ ПЦО),
  • Астра-RS-485 (обеспечивает ППКУП дополнительным, независимым от встроенного, интерфейсом стандарта EIA RS-485 для связи с ПК через блок сопряжения Астра-984 или для организации кольцевого интерфейса с целью обеспечения требований СП 484.1311500.2020);
• обеспечение требований СП 484.1311500.2020 по единичной неисправности линий связи при организации пожарной сигнализации – каждый блок расширения, установленный вне поста охраны, защищается по входу и выходу при помощи изоляторов Астра-А ИЛС. Количество ИЛС до 64 в одном кольцевом интерфейсе RS-485*;
• постановка на охрану/снятие с охраны осуществляется:
  • с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (клавиатуры Астра-КТМ-С),
  • идентификационными картами EM-Marin, MIFARE, работающими со считывателями в формате Wiegand, а также через радиоканальный RFID считыватель Астра-8531,
  • с использованием PIN кодов, вводимых через клавиатуру ППКУП Астра-812 Pro, ПКУ Астра-814 Pro, радиоканальной клавиатуры Астра-8131 либо через модуль "Монитор" ПКМ Астра-Pro,
  • с использованием радиоканальных брелоков РПДК Астра-РИ-М,
  • дистанционно через SMS команды от 8-ми пользователей по паролям,
  • через мобильное приложение Security Hub (при условии установки модулей Астра-GSM (ПАК Астра)/ Астра-LAN (ПАК Астра));
• программирование через ПК с установленным Программным Комплексом Мониторинга ПКМ Астра Pro.

 * Обеспечивается в ППКУП версии 5_5 и выше

Основные данные

• общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 (встроенному и дополнительному) – до 64
• суммарное количество подключаемых адресных расширителей РРП Астра-РИ-М, РР Астра-Z, РПА Астра-А – до 16* (при отключенном встроенном радиомодуле МРР-РИ-М)
• общее количество поддерживаемых адресных устройств – до 999*, из них:
  • количество радиоустройств системы Астра-РИ-М – до 192
  • количество радиоустройств системы Астра-Zитадель – до 999*
  • количество адресных проводных устройств системы Астра-А – до 999*
• количество поддерживаемых беспроводных пультов управления Астра-8131 – до 8 (не более 4 на 1 РРП Астра-РИ-М)
• количество поддерживаемых беспроводных считывателей бесконтактных Астра-8531 – до 8 (не более 4 на 1 РРП Астра-РИ-М)
• общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 – до 64;
• количество подключаемых блоков реле Астра-823/Астра-824 – до 64;
• количество подключаемых проводных пультов контроля и управления (ПКУ) Астра-814 Pro – до 8;
• количество подключаемых блоков индикации Астра-863 – до 64;
• количество логических разделов – 250;
• количество зон оповещения – 5;
• количество универсальных системных выходов – 250;
• количество пользователей – 250;
• количество идентификаторов (ключи ТМ, брелоки, бесконтактные карты, PIN-коды) – до 250;
• количество подключаемых считывателей – до 50;
• журнал событий на 10000 событий (при компьютерном мониторинге емкость архива не ограничена).

 * Обеспечивается в ППКУП версии 5_5 и выше
