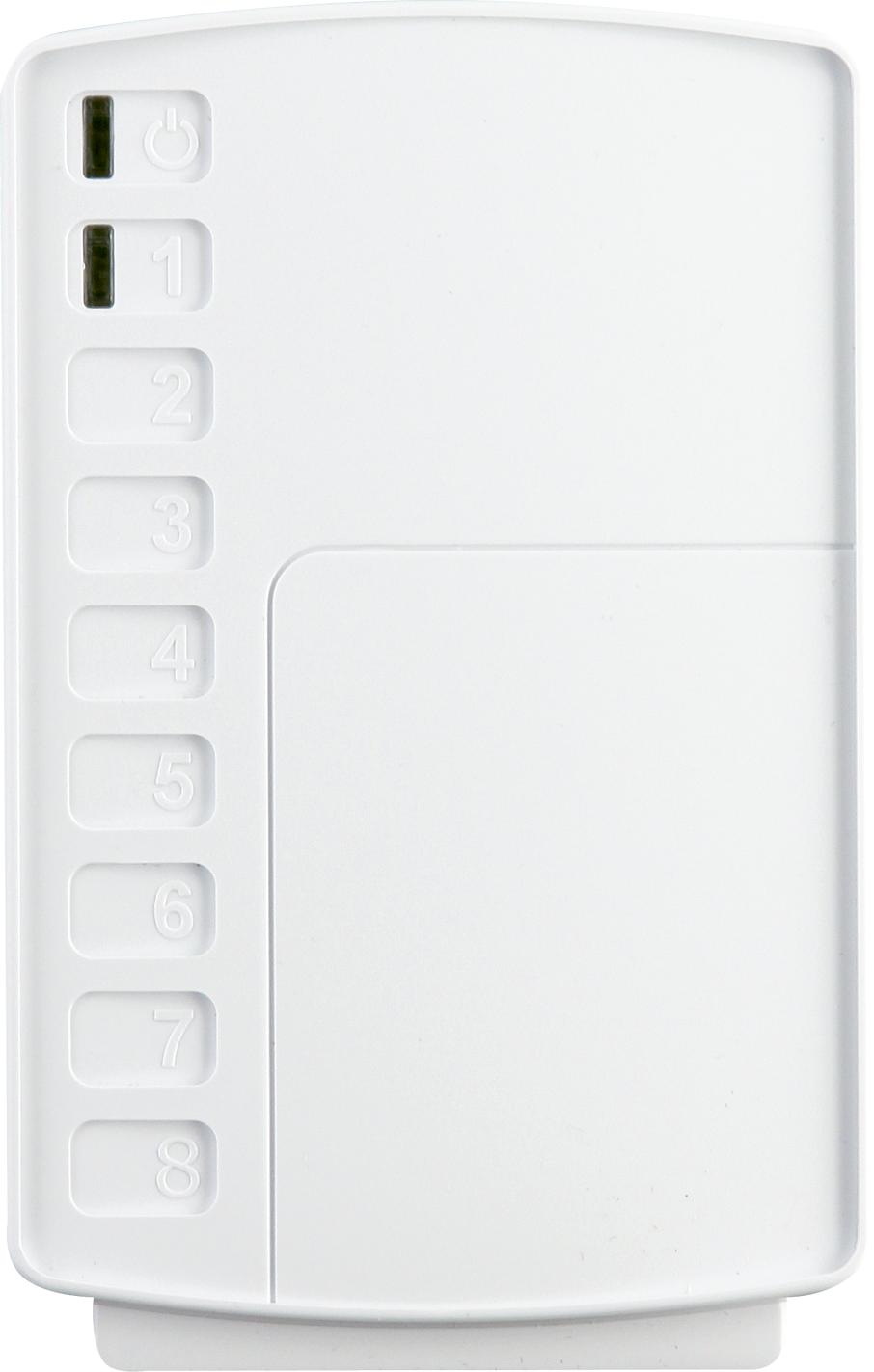

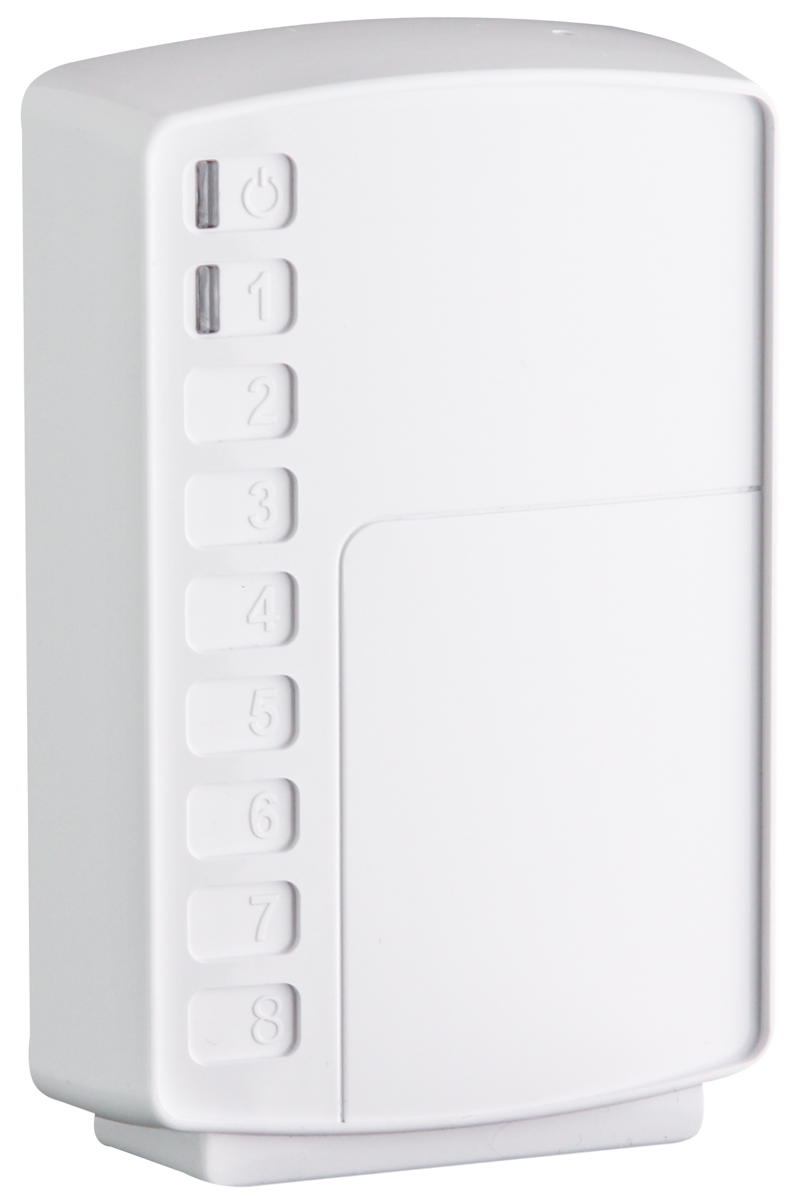

Астра-824 Блок сигнальных реле

Назначение:

• работа в составе системы с центральным ППКУП Астра-812 Pro, Астра-8945 Pro или автономным радиорасширителем РР Астра-РИ-М;
• выдача извещений на релейные выходы (цепи управления) по командам ППКУП или РР.

Особенности

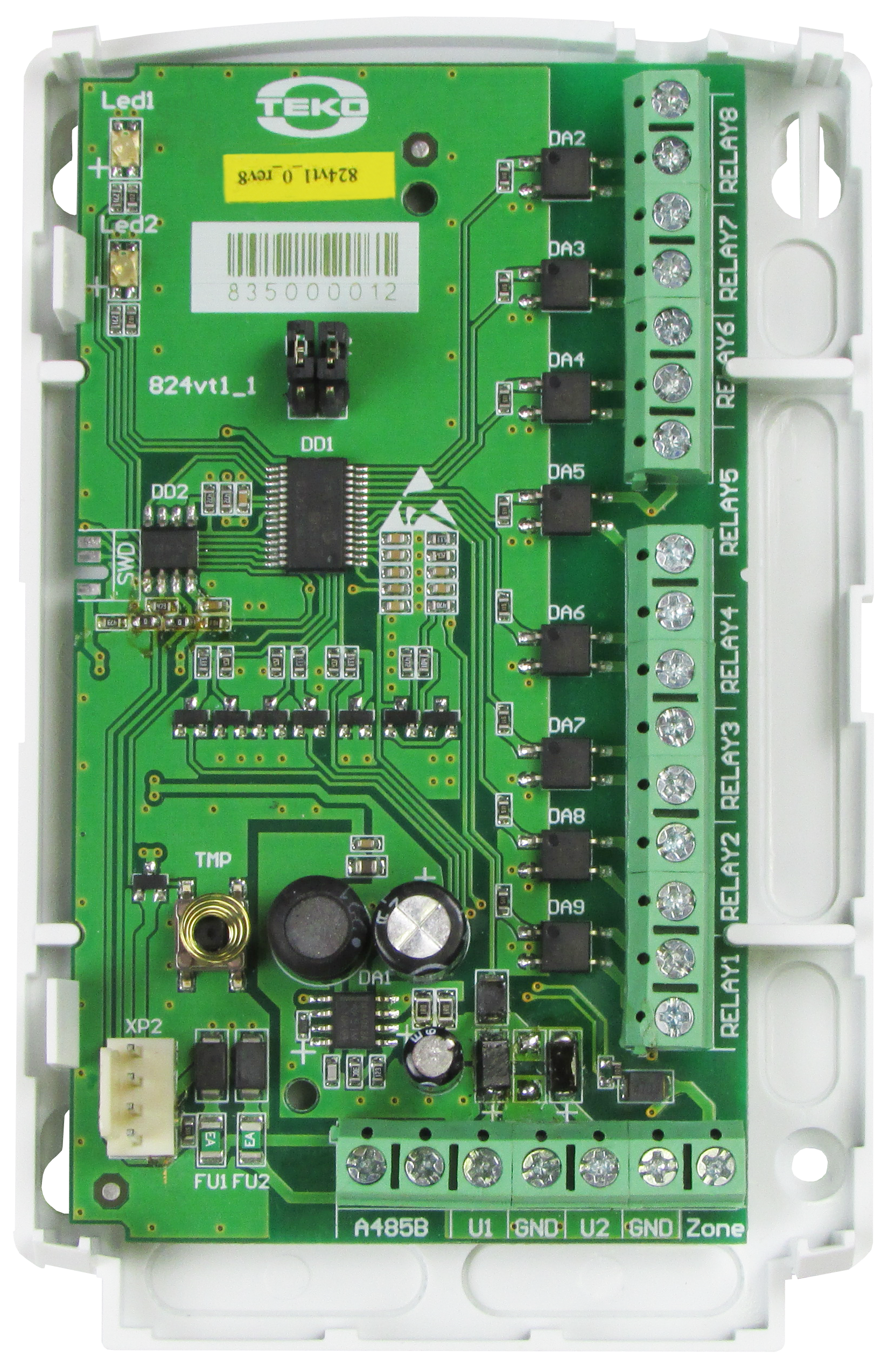

• 8 сигнальных реле с группами контактов на размыкание;
• выходы управляются по тактикам типовых режимов, выбираемых при настройке центрального управляющего устройства;
• два светодиодных индикатора:
  - состояния основного и резервного питания,
  - состояние связи с центральным управляющим устройством с учетом собственного вскрытия;
• два входа питания (основной и резервный) по ГОСТ Р 53325;
• один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325.

Основные данные

• цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между блоком реле и управляющим устройством (ППКУП или РР Астра-РИ-М автономным).
  Основные технические показатели интерфейса:
  - поддержка до 64-х устройств на линии связи со стороны ППКУП,
  - поддержка до 6-ти устройств на линии связи со стороны РР Астра-РИ-М,
  - скорость в линии 9,6 кбит/с;
• при работе с ППКУП*:
  - каждому выходу блока присваивается системный номер при настройке ППКУП;
  - управление выходом обеспечивается при условии его привязки к логическим разделам;
  - поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКУП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный», «Нарушение»;
  - при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода;
  - обработка информации о контролируемых цепях обеспечивается в логических разделах ППКУП типа “технологический”,
  - блок имеет возможность подключения в кольцевой интерфейс RS-485 ППКУП с использованием изоляторов короткого замыкания «Астра-А ИЛС», при этом скорость в интерфейсе RS-485 в настройках ППКУП устанавливается 38400 бит/c,
  - программирование выходов производится с помощью программного комплекса мониторинга ПКМ Астра Pro или программы Pconf-Pro;
• при работе с РР Астра-РИ-М автономным:
  - каждому выходу блока присваивается системный номер при настройке РР;
  - управление выходом обеспечивается при условии его привязки к радиоканальным извещателям системы Астра-РИ-М,
  - программирование выходов производится с помощью программы Pconf-RR.
