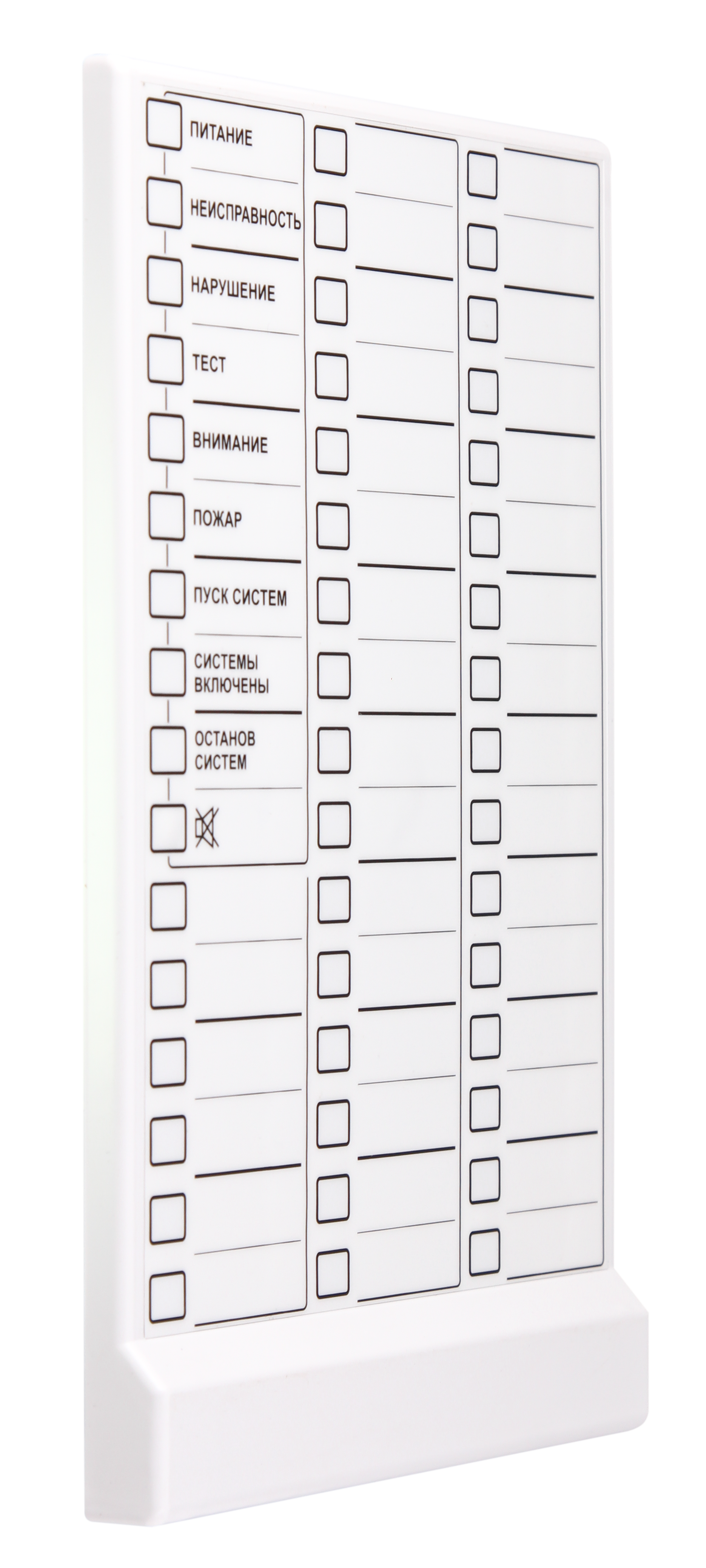

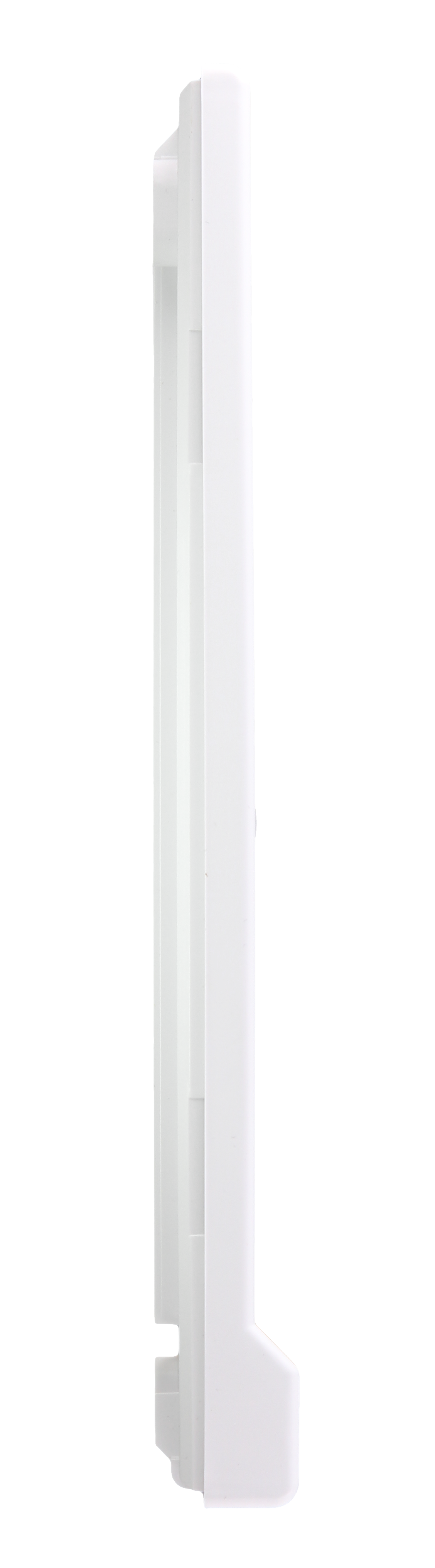

Астра-863 исп. А Блок индикации

Соответствует BIM-стандарту 2.0

Описание

Назначение:

отображение обобщенного состояния системы на 8-ми системных светодиодных индикаторах;

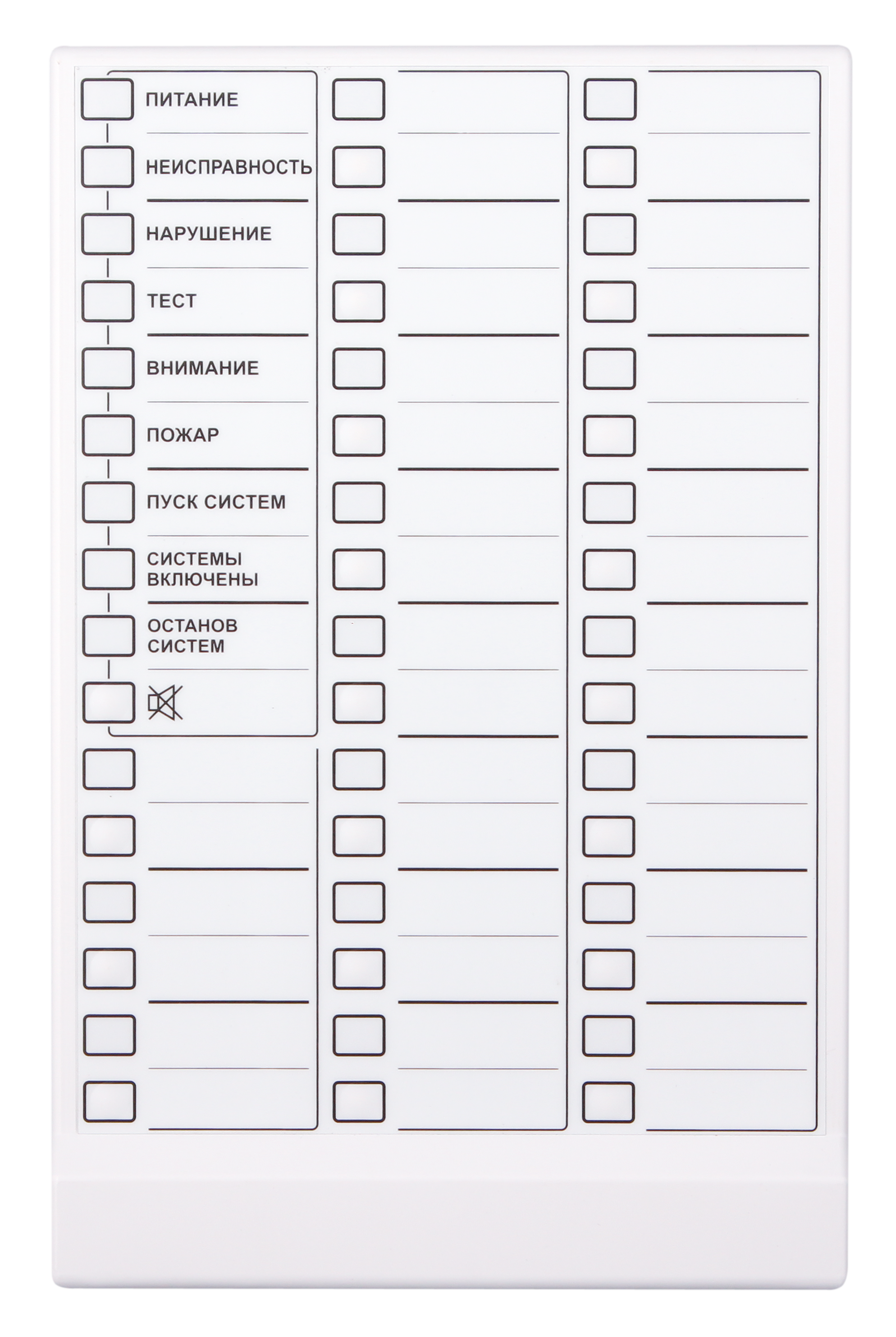

отображение на 38 светодиодных индикаторах:
- состояний логических разделов или направлений* системы с центральным ППКУП Астра серии Pro (Астра-812 Pro, Астра-8945 Pro),
- состояний радиоизвещателей системы Астра-РИ-М с автономным радиорасширителем РР Астра-РИ-М;
принятие со входа ТМ идентификаторов Touch memory и передача в ППКУП Астра серии Pro

* направление – группа устройств (клапаны, системные выходы, зоны оповещения), имеющая общие условия запуска, определяемые по привязкам к пожарным разделам и разделам дистанционного пуска

Особенности

работа под управлением ППКУП Астра серии Pro (Астра-812 Pro, Астра-8945 Pro) или радиорасширителя РР Астра-РИ-М автономного;
информационный обмен с ППКУП или РР по проводному интерфейсу RS-485;
возможность подключения в кольцевой интерфейс RS-485 ППКУП с использованием изоляторов короткого замыкания «Астра-А ИЛС»;
трехцветная индикация извещений по ГОСТ Р 53325;
звуковое сопровождение извещений;
сброс звукового сигнала кнопкой;
два входа питания (основной и резервный) по ГОСТ Р 53325;
один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325;
один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя (при работе с ППКУП);
программирование привязок индикаторов к разделам системы с помощью программного комплекса мониторинга ПКМ Астра Pro;
программирование привязок индикаторов к извещателям системы Астра-РИ-М (при работе с РР автономным) с помощью программы Pconf-RR.
