Астра-БРА Блок реле проводной адресный

Назначение:

• работа в составе адресной пожарной системы Астра-А с центральным ППКУП серии Pro (Астра-812 Pro или Астра-8945 Pro)*  через расширитель проводной адресный Астра-А РПА;
• управление и контроль клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств, питающихся от напряжения 220 В

* ППКУП версии 5_0 и выше

Особенности

• работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА);
• возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКУП, полученной по АЛС;
• контроль нагрузки реле на обрыв и на КЗ и передача в ППКУП информации о целостности линии нагрузки;
• контроль положения клапана по концевикам;

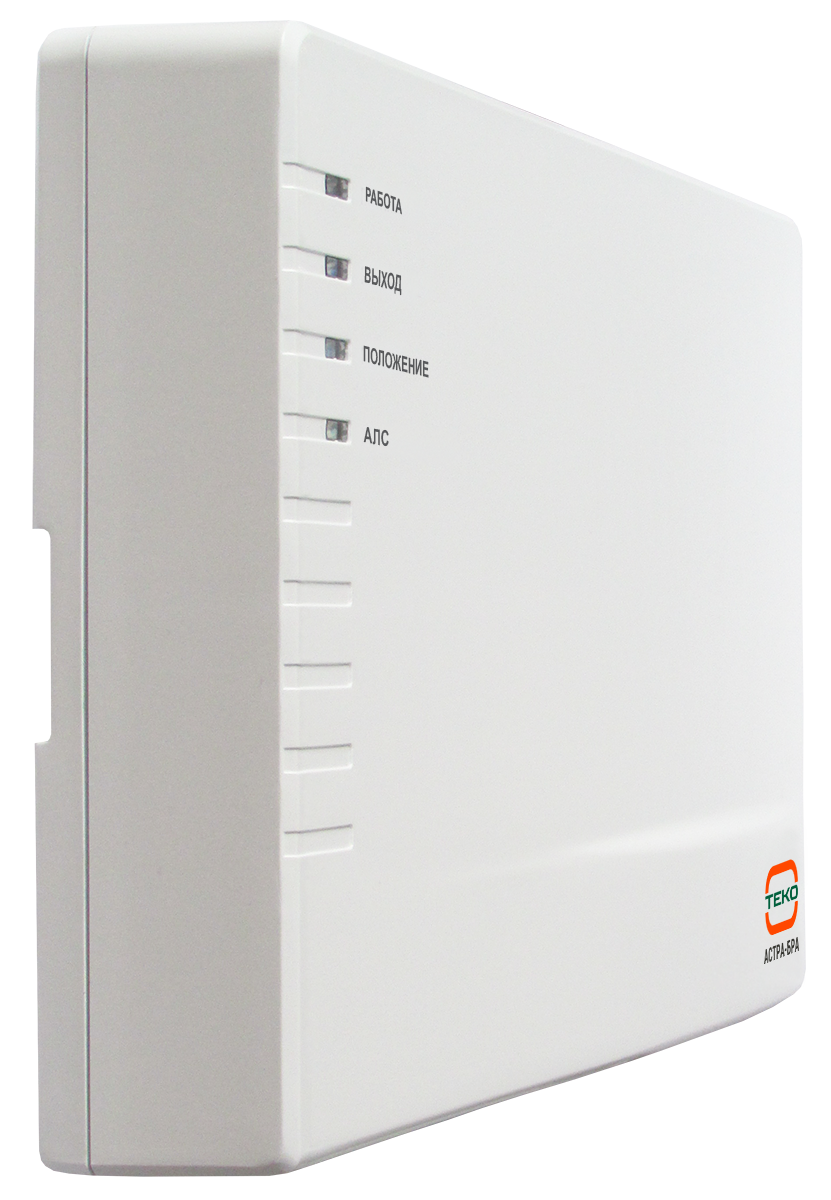

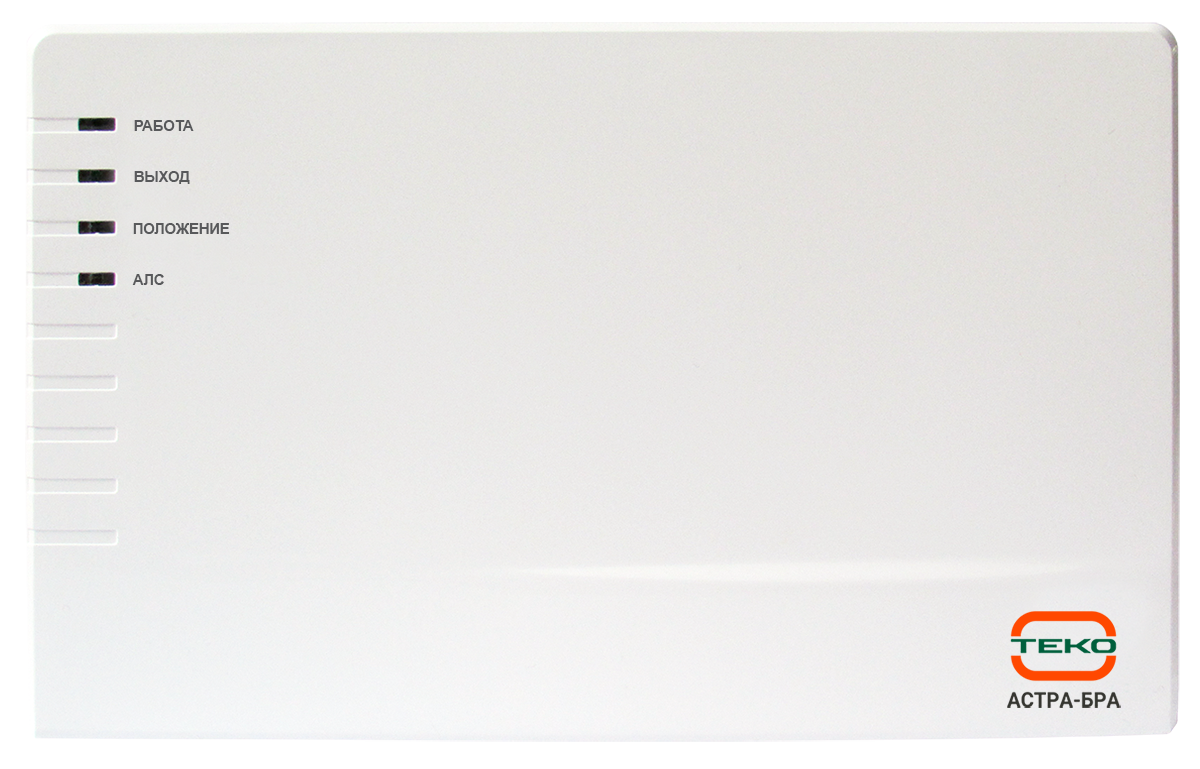

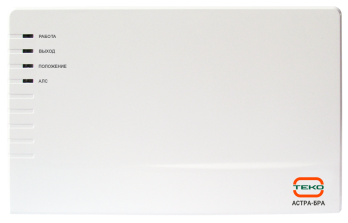

• световая индикация работы БРА, состояния клапана, выходов и АЛС;
• тест клапана;
• работа в одном из двух режимов:
  • режим «Клапан», при котором БРА реализует специальные алгоритмы управления клапанами,
  • режим «Блок реле», при котором БРА обеспечивает работу одного релейного выхода с контролем цепи нагрузки;
• в обоих режимах работа с контролем или без контроля целостности цепей нагрузки (в зависимости от настройки).

Основные данные

• источником извещений для БРА являются разделы ППКУП;
• БРА может управляться только одним ППКУП;
• БРА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro;

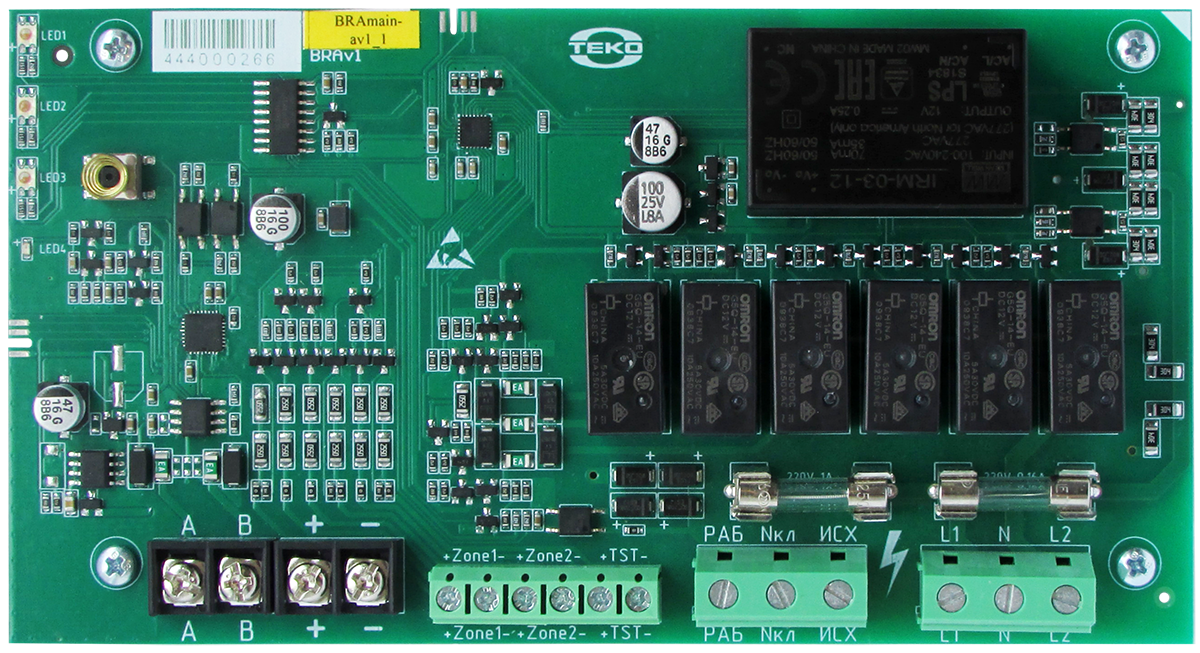

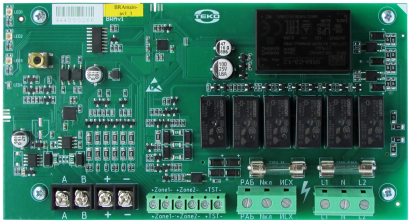

• электропитание БРА (сигнальной части) осуществляется от линии питания АЛС (клеммы «+» и «-»), силовой части (L1, N, L2) – от сети 220 В;
• электропитание силовой части БРА (реле, ШС) осуществляется от основного (клеммы L1, N) и резервного (клеммы L2, N) источников питания напряжением 220 В. При отсутствии основного питания БРА автоматически переходит на резервное; при восстановлении основного питания - переключается на основное питание.

ВНИМАНИЕ!
НА ВХОДЫ L1 и L2 МОЖЕТ ПОДАВАТЬСЯ ТОЛЬКО ОДНА И ТА ЖЕ ФАЗА! ПОДАЧА РАЗНЫХ ФАЗ ЗАПРЕЩЕНА!
