Световые приборы в ПО Autodesk Revit корректно отображаются на визуализации и дают относительно верный результат при расчете освещенности.



Расчет освещенности помещения с помощью Revit определяется как вклад каждого осветительного прибора в световой поток, деленный на величину площади помещения. Средняя предполагаемая освещенность AEI рассчитывается по формуле:



AEI = (WL1 + WL2 + ... + WLn ) / S ,                                                                   (1)

где WL -  световой поток (Лм) для каждого осветительного прибора  Он рассчитывается по формуле:



WL = II * LLF * CU,                                                                                               (2)

где

II - исходная интенсивность, Лм/Вт;

LLF - коэффициент потерь при освещении;

CU - коэффициент использования.

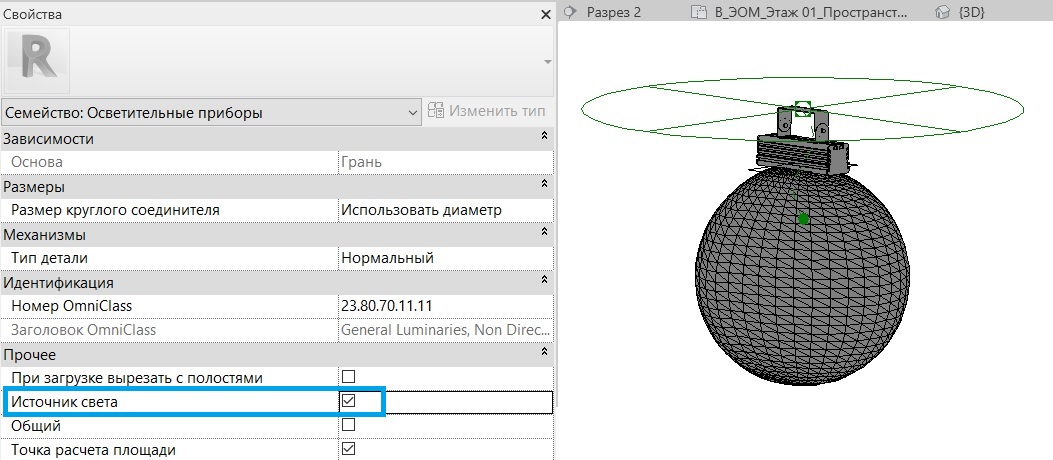

При создании загружаемого семейства осветительного прибора в Autodesk Revit, ему назначается источник света.

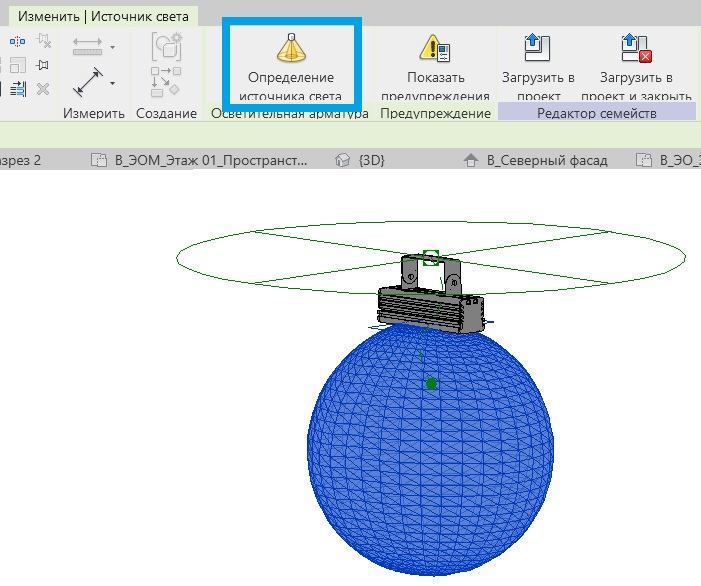

С помощью окна «Определение источника света»



в Свойствах осветительного прибора определяется его геометрическая форма и вид распределения силы света в различных направлениях - кривая силы света (КСС) .

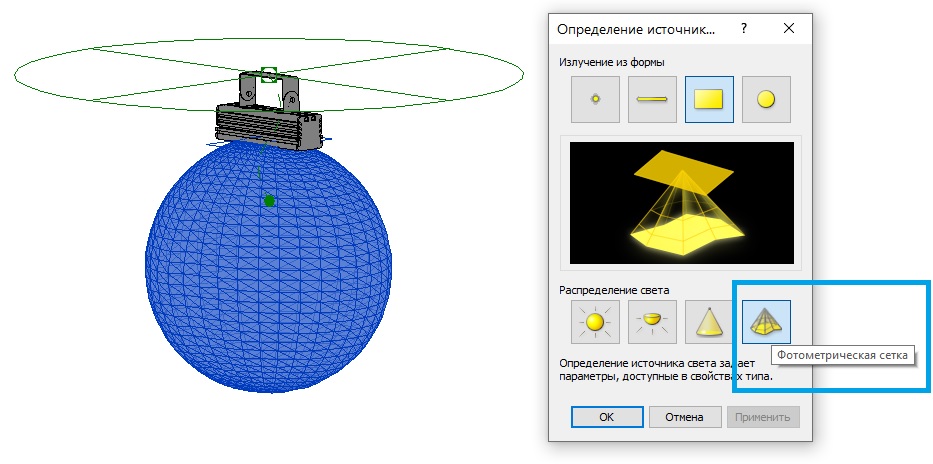

КСС источника света может быть назначена параметром «Фотометрическая сетка».





В этом случае КСС в формате текстового файла IES загружается в семейство. Данный файл предоставляется производителем. Для корректного использования важно сохранить файлы IES по адресу C:\ProgramData\Autodesk\IES

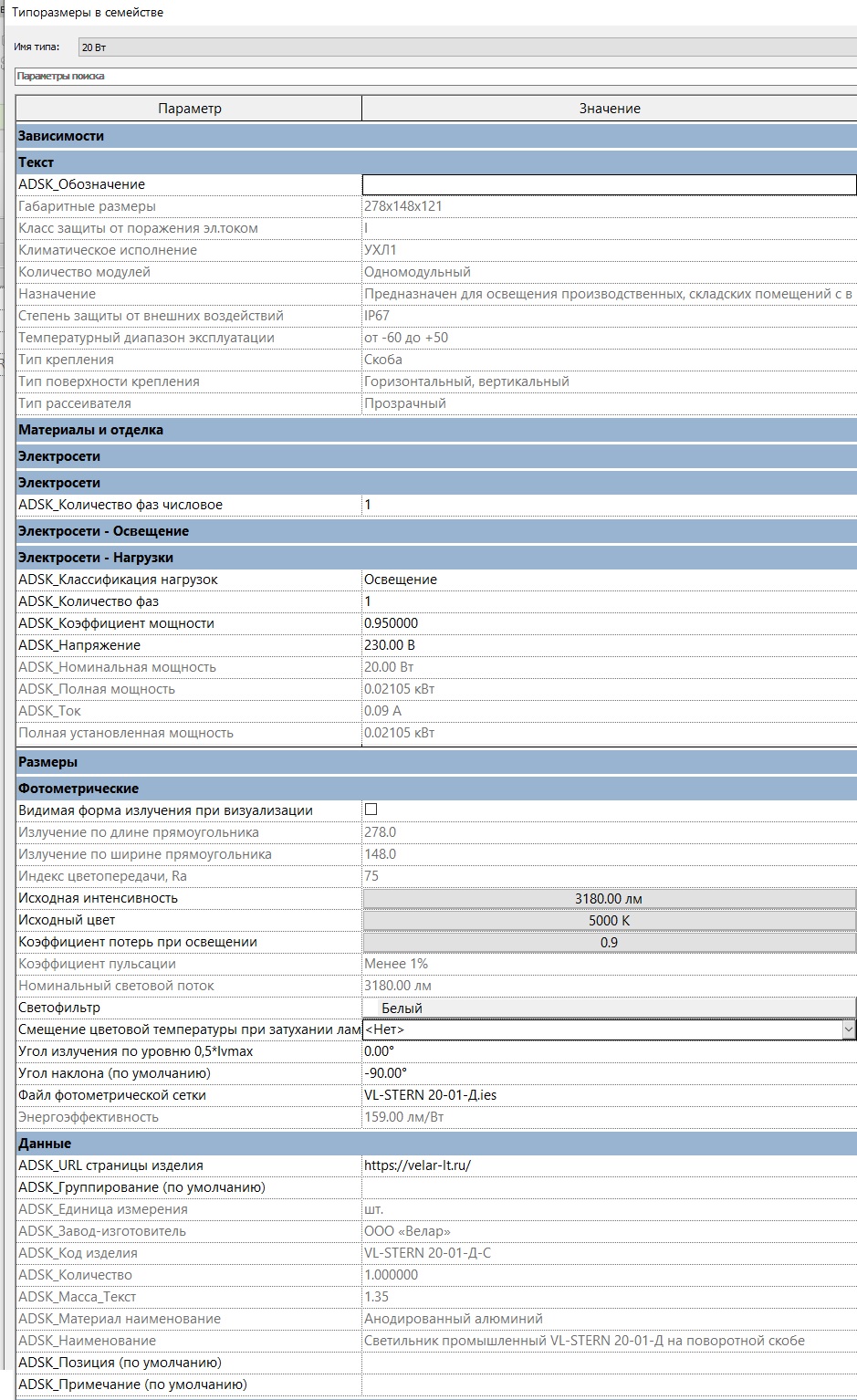

В разделе «Типоразмеры» определяются все геометрические, электрические и фотометрические параметры.





Фотометрические параметры задаются для каждого типа и включают:

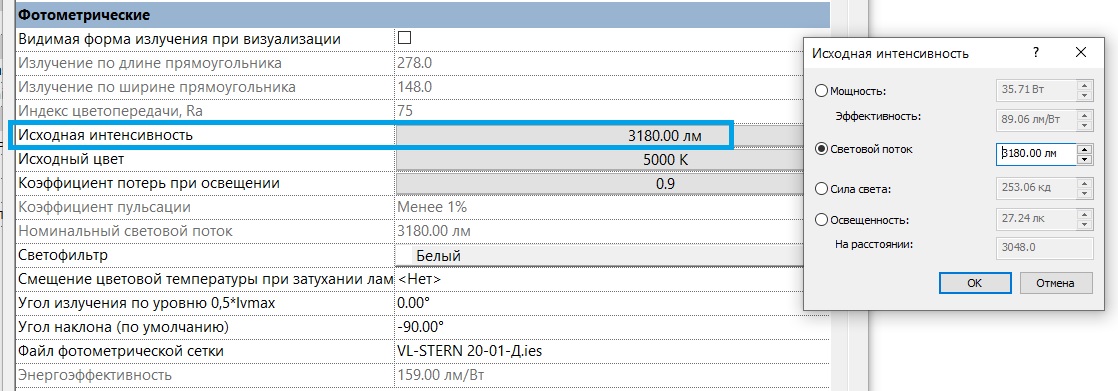

• исходная интенсивность

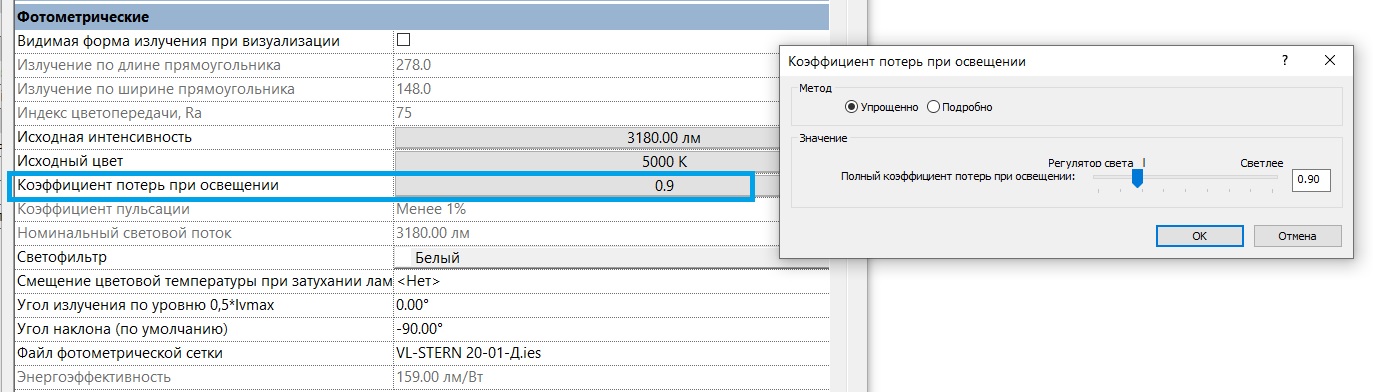

• коэффициент потерь





• фотометрическая сетка

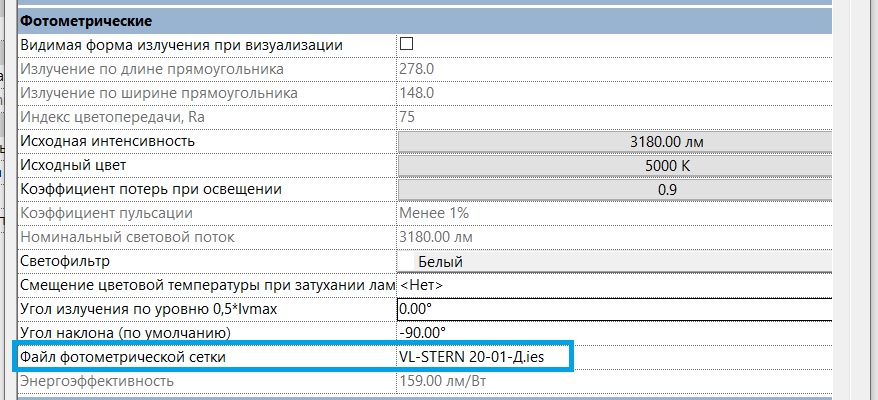

Для источника света у которого «Распределение света» установлено как «Фотометрическая сетка» в разделе «Фотометрия» доступна опция, позволяющая выбрать IES файл.





Для расчета уровня освещенности помещения в Revit небходимо корректное размещение осветительного прибора в «Пространстве».

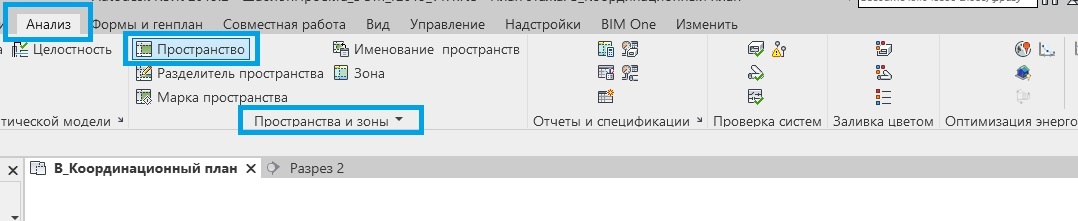

«Пространство» - инструмент в Revit для инженеров всех видов сетей. Блок команд для работы с «Пространствами» находится на вкладке «Анализ», панель «Пространства и зоны».

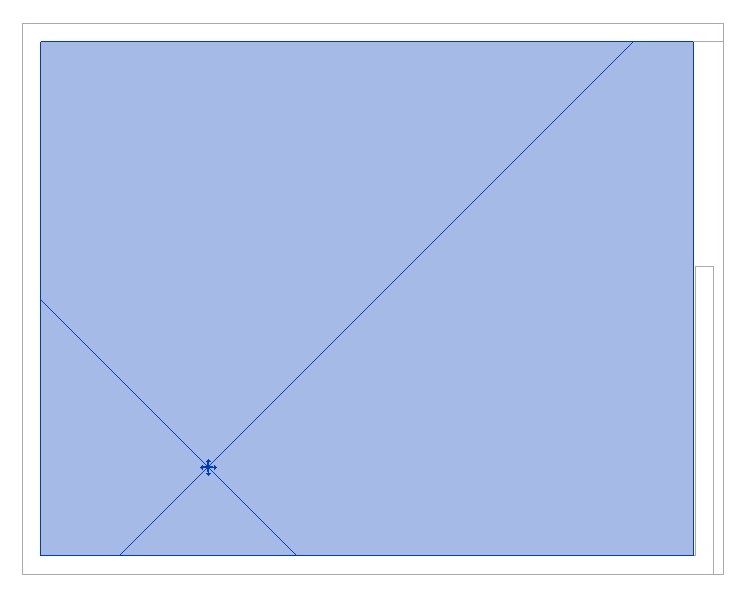

«Пространство» обозначается таким образом.

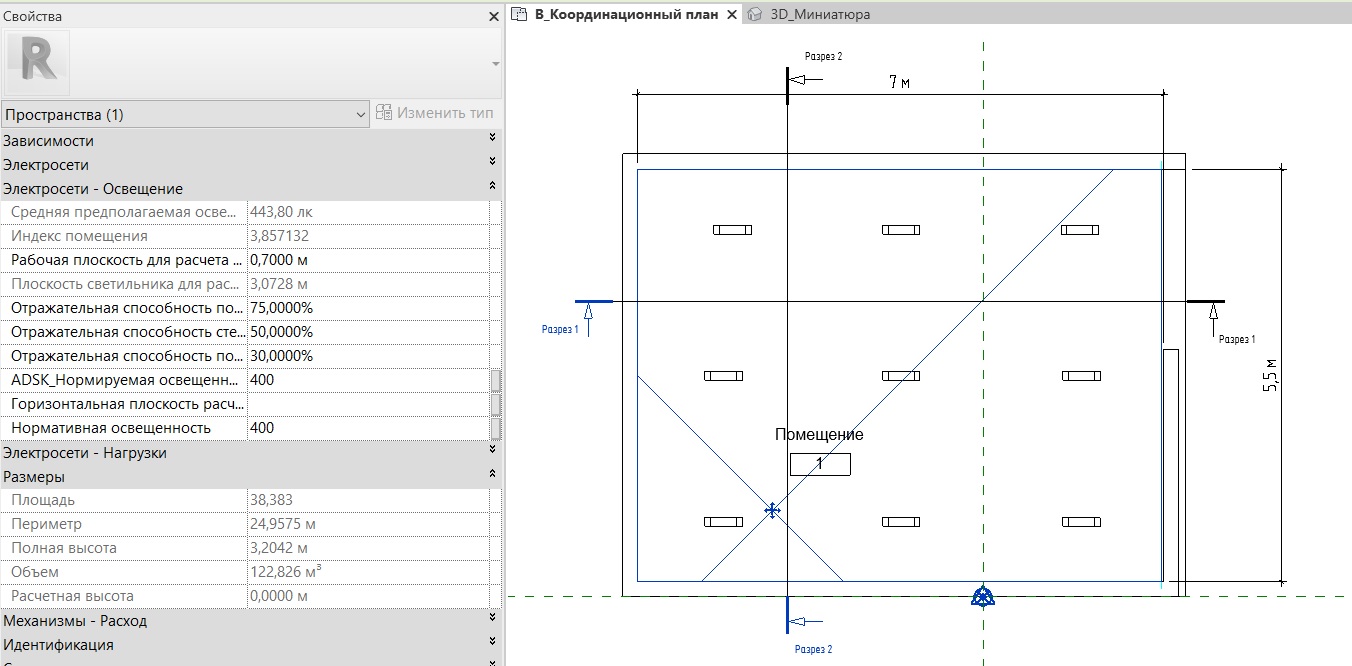

При выделении «Пространства» отображаются его Свойства.

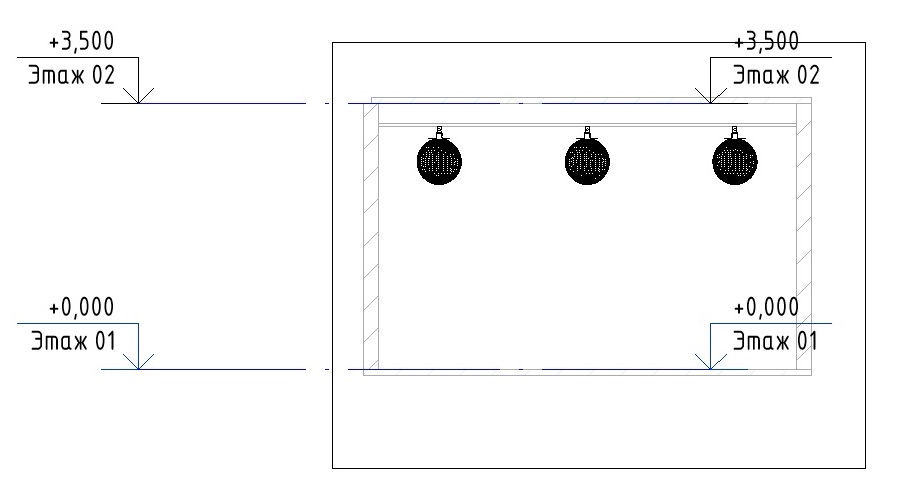

Т.е. для того, чтобы определить уровень освещенности необходимо назначить «Пространство» в помещении. Если осветительный прибор расположен вне «Пространства», определить световой поток не получится.



После размещеии светильника на уровне потолка стоит проверить:

• находится ли точка расчета площади в «Пространстве»

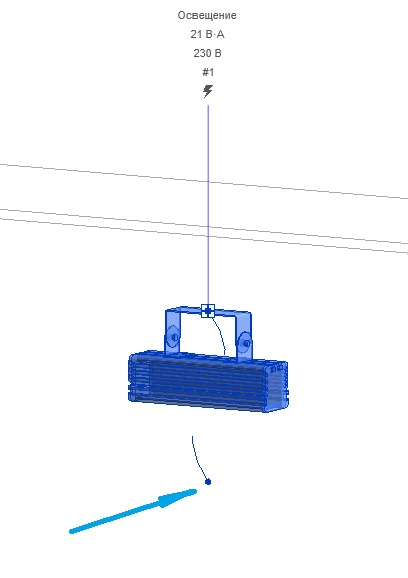

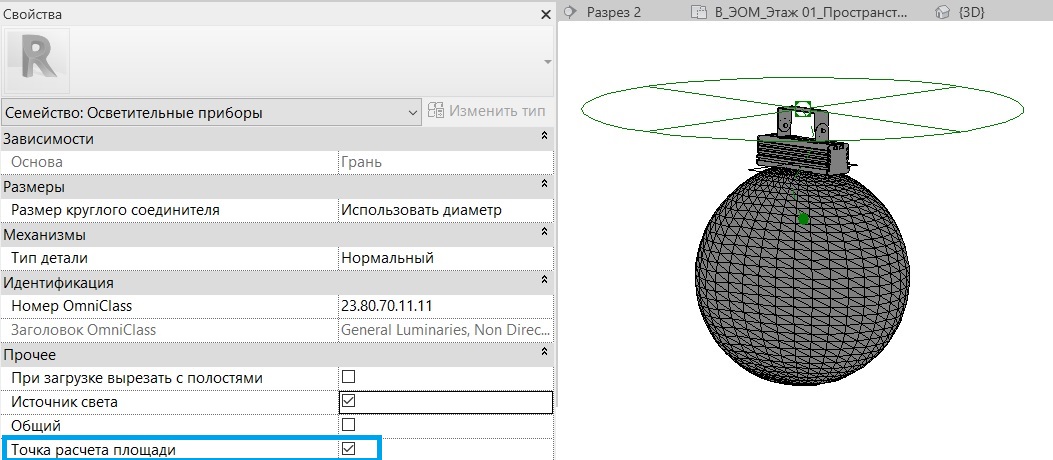

Если нет, то ее надо назначать.Открываем семейство светильника в редакторе. Ставим флажок «Точка расчета площади» на любом виде. Перемещаем точку расчета площади ниже опорной плоскости.

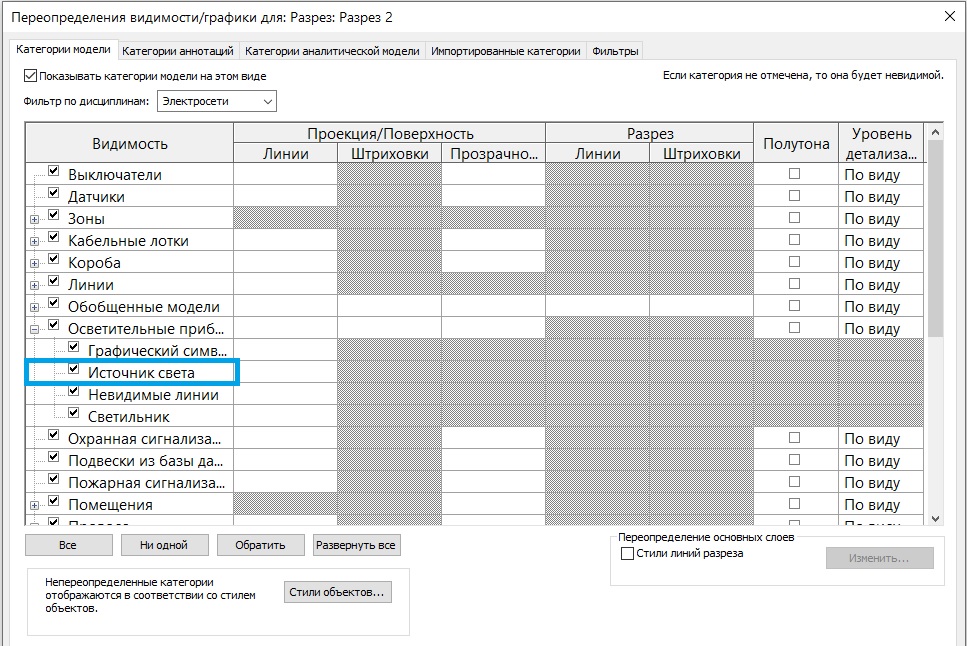

• источник света семейства светильника в «Пространстве».





• есть ли проблемы с видимостью пространств на всех видах.

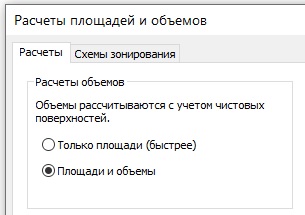

Перейдите на вкладку "Архитектура" раскрывающийся список на панели "Помещения и зоны" ("Расчеты площадей и объемов"). На вкладке "Расчеты" диалогового окна "Расчеты площадей и объемов" для параметра "Расчеты объемов" установите или снимите флажок "Площади и объемы" соответственно, чтобы включить или отключить данную функцию.





Величина освещенности рассчитывается с учетом:

• отражательной способности потолка, стен и пола,
• индекса помещения RCR.



Индекс помещения RCR рассчитывается с учетом высоты полезного объема помещения RCH и рабочей плоскости для расчета освещения, которые определяются свойствами конкретного экземпляра пространства.



Высота полезного объема помещения или расчетная высота подвеса RCH рассчитывается по формуле:



RCH = LP — LCW,                                                                             (3)

где

LP - высота источников света;

LCW - высота рабочей поверхности.



Коэффициент использования CU зависит от индекса помещения RCR для каждого отдельного осветительного прибора. Индекс рассчитывается по формуле:



RCR = 2,5 х RCH х P / S,                                                                    (4)

где

P- периметр помещения, м

S - площадь помещения, кв.м



В Revit по рассчитанному индексу помещения RCR, отражательной способности пола, стен и потолка и файлу IES (форме КСС) определяется значение CU.



Отражательная способность пола, стен и потолка определяется на основании материалов, которыми покрыты, соответственно, пол, стены и потолок.





Если файла фотометрической сетки нет, то задавать коэффициент использования можно вручную по таблице данных о светильнике.





Пример

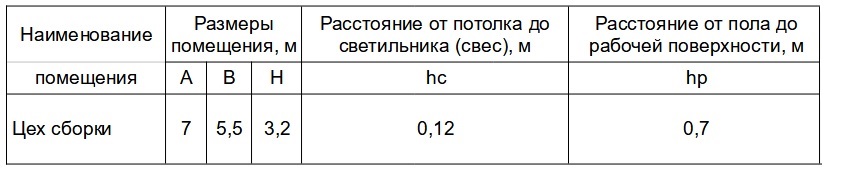

В качестве примера возьмем следующие исходные данные о характеристиках помещения и светильнике. Будем рассматривать равномерное освещение.



Характеристика светильника



Характеристика помещения

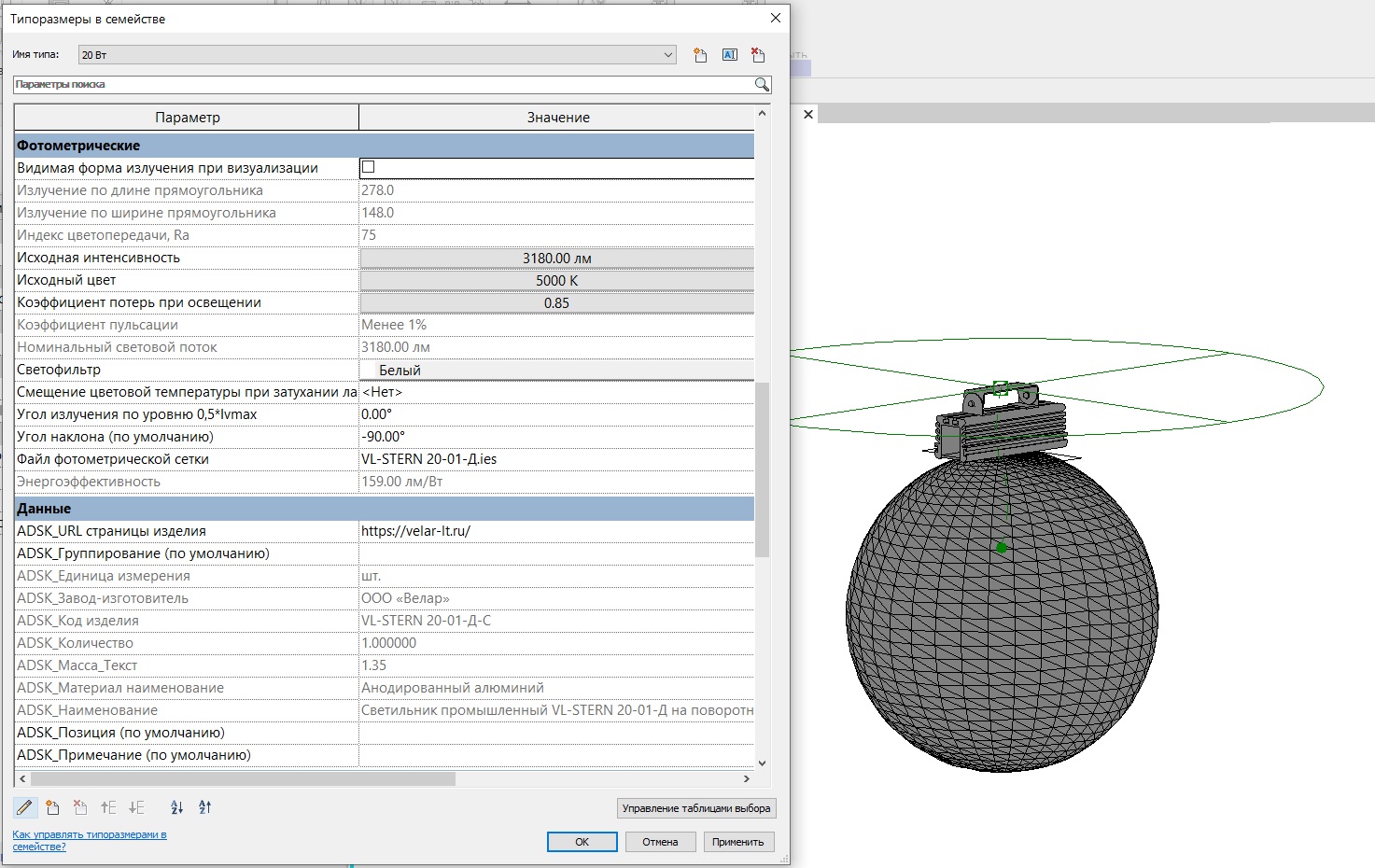

Внесем соответствующие характеристики в семейство:

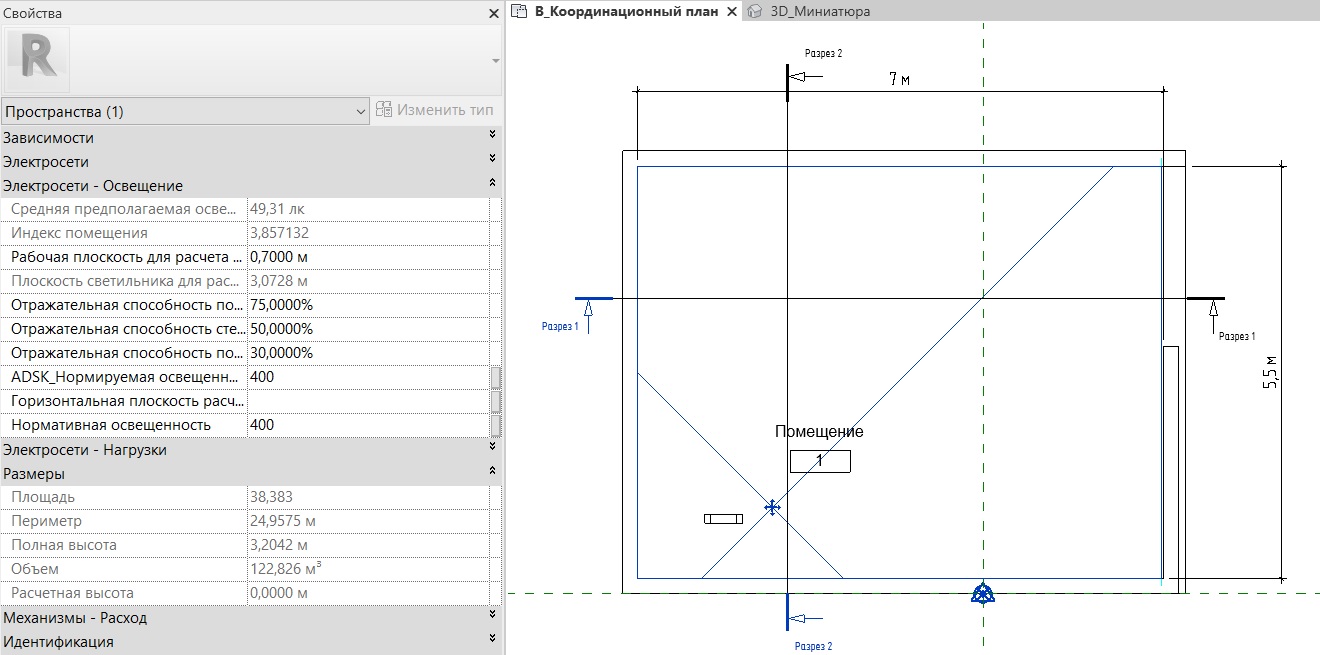

После размещения одного светильника в помещении и расчета освещенности видим, что его значение 49,31 Лк:







где индекс помещения определен по формуле (4)

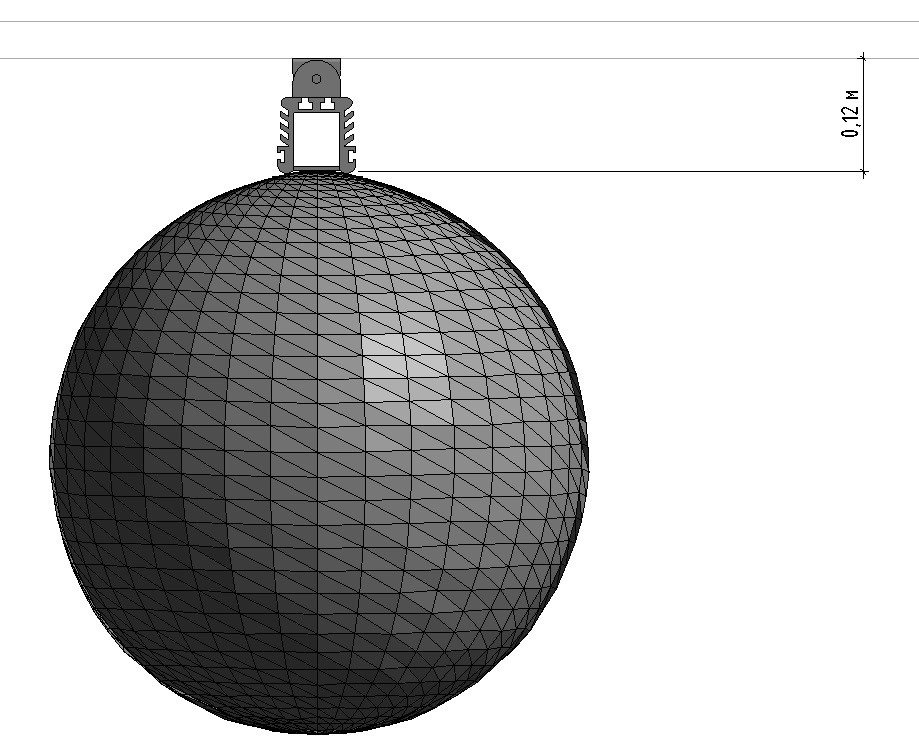

RCR = 2,5 х RCH х P / S = 2,5 х (3,2 - 0,12 - 0,7) х 2 х (5,5 +7) / 38,5 = 3,86





Для достижения нормы освещенности 400 Лк необходимо разместить девять светильников. Для девяти светильников освещенность вычесляется по формулке (1):



AEI = (WL1 + WL2 + WL3 + WL4 + WL5 + WL6 + WL7 + WL8 + WL9 ) / S





Таким образом для освещения цеха площадью 38,5 кв. м необходимо 9 светильников VL-STERN S 20-01-K15-5K-C.
