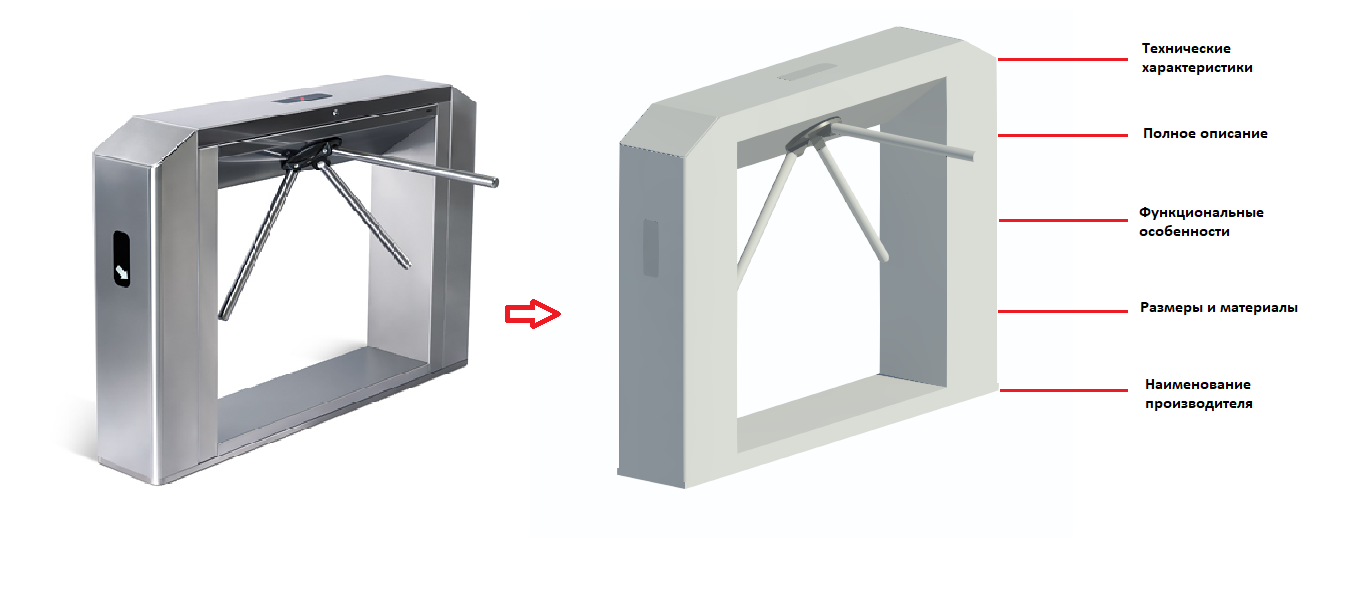

Семейство Revit - цифровой двойник, полностью копирующий физический объект и содержащий всю информацию о нем.

Модель, созданная в Autodesk Revit состоит из множества таких "двойников".
Если рассматривать каждый элемент по отдельности, то они будут отличаться параметрами: размерами, толщиной, материалу и прочим. Кроме того, здание может объединять в себе множество совершенно одинаковых элементов. Но все вместе они составляют цельное здание.

Таким образом семейство представляет из себя наиболее полный аналог реального объекта.
Семейство также несет определенную информацию и геометрическую детализацию LOD (Level of Development).

В разных BIM программах семейства называются по разному:

1. Revit - семейство;

2. Renga - стили;

3. ArchiCAD - GDL-объекты;

4. AVEVA PDMS/E3D - каталоги;

5. Bentley - элементы.

Смысл и назначение у них одинаковые, а вот способы создания отличаются.

Семейства REVIT бываю 3-х видов: загружаемые, системные и контекстные.

1. Загружаемые семейства – это 3D элементы (BIM-модели), которые создаются по заказу, сохраняются отдельным файлом, имеющим расширение *.rfa. По мере необходимости они загружаются в проект и используются. Например, это кондиционеры, лотки, светильники, соединительные детали, клапаны, балки, клапаны, оборудование и прочее.
Семейства имеют различные типоразмеры. В этом случае оно является множеством компонентов, отличающихся между собой некоторыми свойствами.

2. Системные семейства - это встроенные в программу семейства, с заранее заложенными особенностями построения и поведения. Это линейные участки воздуховодов, трубопроводов, стены, перекрытия и т.д. Эти семейства заранее определены Autodesk.

3. Контекстные - это создание произвольной геометрии непосредственно в файле проекта (без создания отдельного файла, как в загружаемых семействах). Могут создаваться в том числе в системных категориях (стена или перекрытие). Предназначены для конкретного проекта. При создании контекстного элемента используются многие из тех инструментов редактора семейств, которые используются при создании загружаемого семейства.

Огромным плюсом Revit является достаточно гибкий подход к созданию загружаемых (то есть созданных пользователем) семейств. В любой программе для решения сложных и нестандартных задач приходится что-то "придумывать". Revit поэтому и занимает огромную долю рынка в мире, т.к. редактор семейств позволяет решить почти любые задачи.

С помощью загружаемых семейств можно производить вспомогательные расчеты как внутри семейства, так и в проекте, моделировать зоны обслуживания для лучшей увязки со смежниками и т.п.

Автоматический подбор секций по теплопотерям. Если пользователь выберет такой режим и укажет температуру подачи, помещения и теплопотери, которые приходятся на прибор, то семейство само посчитает количество секций и перестроится

Принципы создания семейств у разных BIM-программ

1. В Revit есть редактор семейств. Интегрированный в саму программу, свой, полноценный. С точки зрения моделирования не такой продвинутый как в программах для машиностроения, но в целом его достаточно с учетом допусков в строительстве. Позволяет делать параметризованные (изменяемые) семейства.

Набор инструментов в Autodesk Revit

2. В Renga, проводя аналогию с классификацией семейств в Revit, все семейства системные. То есть для каждой категории (например, окно или дверь) создан определенный шаблон. Пользователь может только изменять значения. Полноценного редактора семейств нет, именно на все категории. Можно подгрузить геометрию из сторонних программ, но нельзя назначить зависимости, то есть семейство (стиль) будет не параметризованным. Не всегда понятно как выкручиваться, особенно инженерам, ведь в именно в их моделях больше всех загружаемых семейств. Но это все ускоряет работу самой программы, она намного "шустрее" чем Revit.

Набор инструментов в Renga

3. В ArchiCAD, разумеется, можно создавать параметризованные семейства, только чтобы это делать - нужно овладеть языком программирования GDL . Он достаточно сложный и неудобный. Но так как ArchiCAD достаточно древний софт, то трудности с созданием компенсируется наличием огромного количества библиотек и моделей в этих библиотеках.

Набор инструментов в ArchiCAD

4. В AVEVA есть редактор семейств . Интегрированный в саму программу, свой, полноценный. Не такой user-friendly как в Revit, но это мелочи.

Набор инструментов в AVEVA E3D

5. В Bentley - редактор есть. Есть решения с шаблонами (системные семейства) и вводом своих значений, а также полноценный редактор. В отдельной программе. Совсем не user-friendly.

6. NanoCAD. Полноценного редактора семейств нет, модели в 3d подгружаются в формате step или любом другом

Набор инструментов в NanoCAD

Выводы:

1. Можно сказать, что любой проект в Revit - это одно большое семейство, в котором находится множество других вложенных семейств, собранных по определенным стандартам и правилам.

2. Наличие встроенного и понятного редактора семейств в Revit позволяет решать сложные и нестандартные задачи.
