Создание каталогов в AVEVA

2022-04-24 18:31:54

Каталоги и спецификации для PDMS / E3D:

3DBIM.PRO разрабатывает и поддерживает каталоги для 3D-моделирования в средах PDMS и E3D в соответствии с техническими спецификациями и справочными материалами, предоставленными клиентом.
Каталоги и спецификации разработаны таким образом, чтобы включать всю необходимую информацию, такую как текстовые данные (атрибуты), материалы, физические свойства, гайки, болты и т.д. т.е. любую информацию, используемую в PDMS / E3D, которая требуется для вывода 2D-чертежей, спецификаций материалов / MTO, изометрии или информацию о производителе (ссылку на сайт и т.д.).

01 (1)

Преимущество производителя, имеющего свои каталоги в Aveva PDMS:

– Позволит клиентам AVEVA использовать самую актуальную электронную библиотеку оборудования для построения инженерных объектов с использованием продукции производителя.
– Разработка собственных каталогов и предоставление их проектной организации, работающей в среде AVEVA, существенно повышает вероятность заказа оборудования производителя и его последующей установки и сервисного обслуживания.

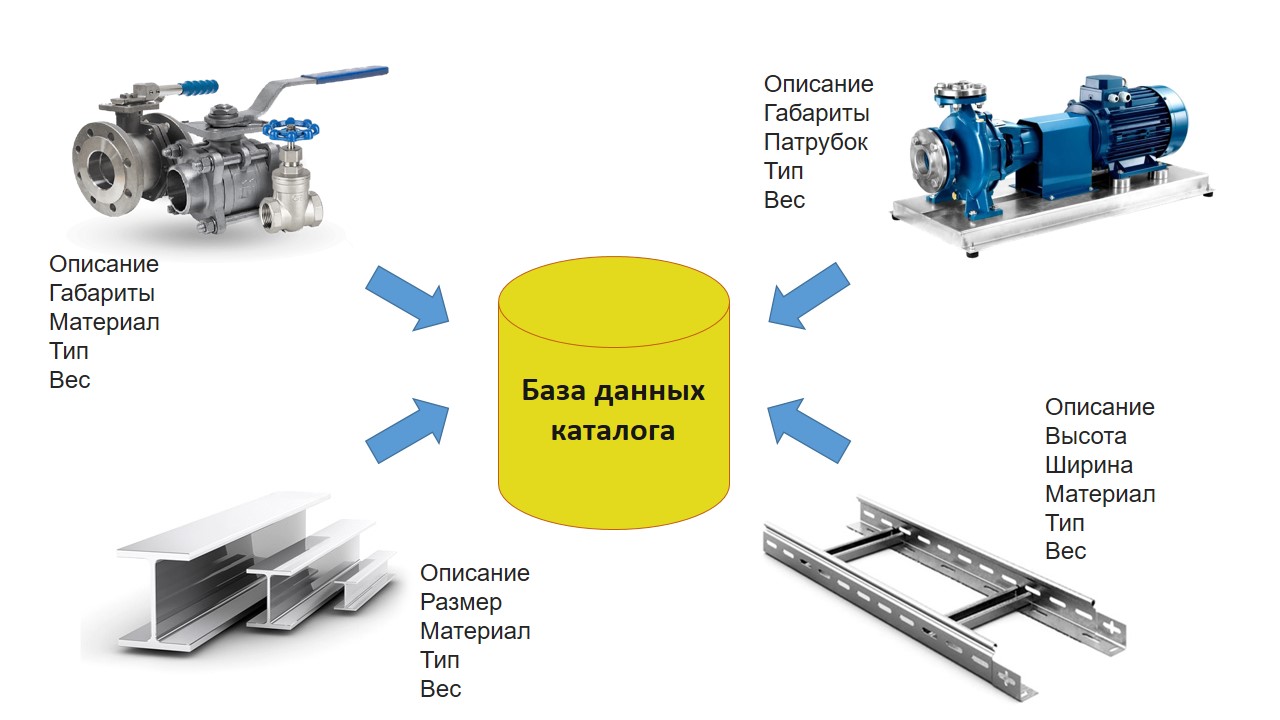

Информация, хранящаяся в базе данных каталога.

Информация, хранящаяся в базе данных каталога.

Практические результаты:

Основным результатом создания каталогов является файл базы данных каталога (DATAL), который обычно содержит любой из следующих типов каталогов и спецификаций PDMS / E3D:

  • Система труб:
    • трубы;
    • фитинги: отводы фильтры, смотровое стекло и т.д.
  • Приборы / Электрика:
    • Встраиваемые: регулирующие клапаны, расходомеры;
    • Лоток;
    • Шаблоны инструментального оборудования;
    • Шаблоны электрооборудования, такие как трансформаторы и осветительные приборы.
  • Строительная:
    • Профили, конструкции;
    • Арматура;
    • Соединения;
    • Проходки;
    • Шаблоны, лестниц (ASL).
  • Механическая / Безопасность:
    • Шаблоны оборудования, такие как резервуар и насосы.
  • Отопление, вентиляция и кондиционирование воздуха (HVAC):
    • Шаблоны оборудования, такие как чиллеры и конденсаторы.

01 (1)

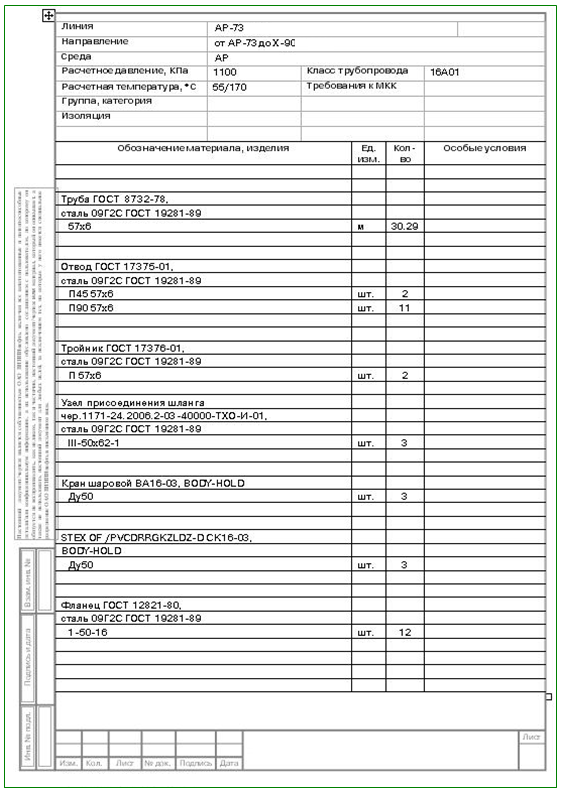

Спецификации трубопровода с использованием текстового файла.

Процесс работы:

Стартовая фаза проекта может потребовать, чтобы сначала были изготовлены шаблоны для механического оборудования, а за ними следует каталоги трубопроводов и спецификации для маршрутизации трубопроводов.

Эти приоритеты и результаты, связанные с каждой из этапов проекта, согласовываются с клиентом во время стартового совещания по проекту, после чего начинается подробное исполнение.

Исполнение состоит из нескольких этапов:

  • Проверка справочного документа и ввода данных
  • Создание каталогов и шаблонов (геометрия, точки / примитивы)
  • Создание спецификации, включая дополнительные элементы, такие как SDTE, SMTE и элементы Bolt
  • Тестирование и проверка каталогов и спецификаций в разных модулях

Справочный документ и проверка входных данных:

Перед запуском проекта проверяются все справочные документы / исходные данные. Этот шаг обеспечивает достаточную информацию для завершения проекта. Документы могут включать стандарты, спецификации, таблицы данных, таблицы длины болтов и таблицы. На этом этапе также проверяется, что в документах содержится информация, необходимая для создания элементов PDMS / E3D, таких как данные размеров, веса, плотность или любые физические свойства компонента.
Любые разъяснения или недостающая информация будут запрашиваться у клиента в формате отчета, чтобы разрешить начало следующего этапа.

Создание элемента каталога и шаблона:

Для каждого геометрического компонента с уникальной геометрической формой, независимо от стандарта или материала, в базе данных CATA создается соответствующий элемент категории (CATE) с использованием модуля PARAGON. Для шаблонов в базе данных DESI создается соответствующий шаблонный элемент (TMPL) с использованием модуля Design.

Создание спецификации, включая дополнительные элементы:

Геометрические элементы и шаблоны доступны в модели PDMS / E3D по ссылке из соответствующих элементов спецификации.
Используя документы спецификации материалов трубопроводов, спецификации трубопроводов загружаются в базу данных каталога с использованием модуля SPECON из текстовых файлов с элементами спецификации в табличном формате. Структурные и другие типы спецификаций также могут использовать аналогичные методы для загрузки спецификаций в базу данных каталога.
Помимо спецификаций, дополнительные элементы, такие как SDTE, SMTE, элементы болтов и информация о весе, создаются и ссылаются на элементы спецификаций.

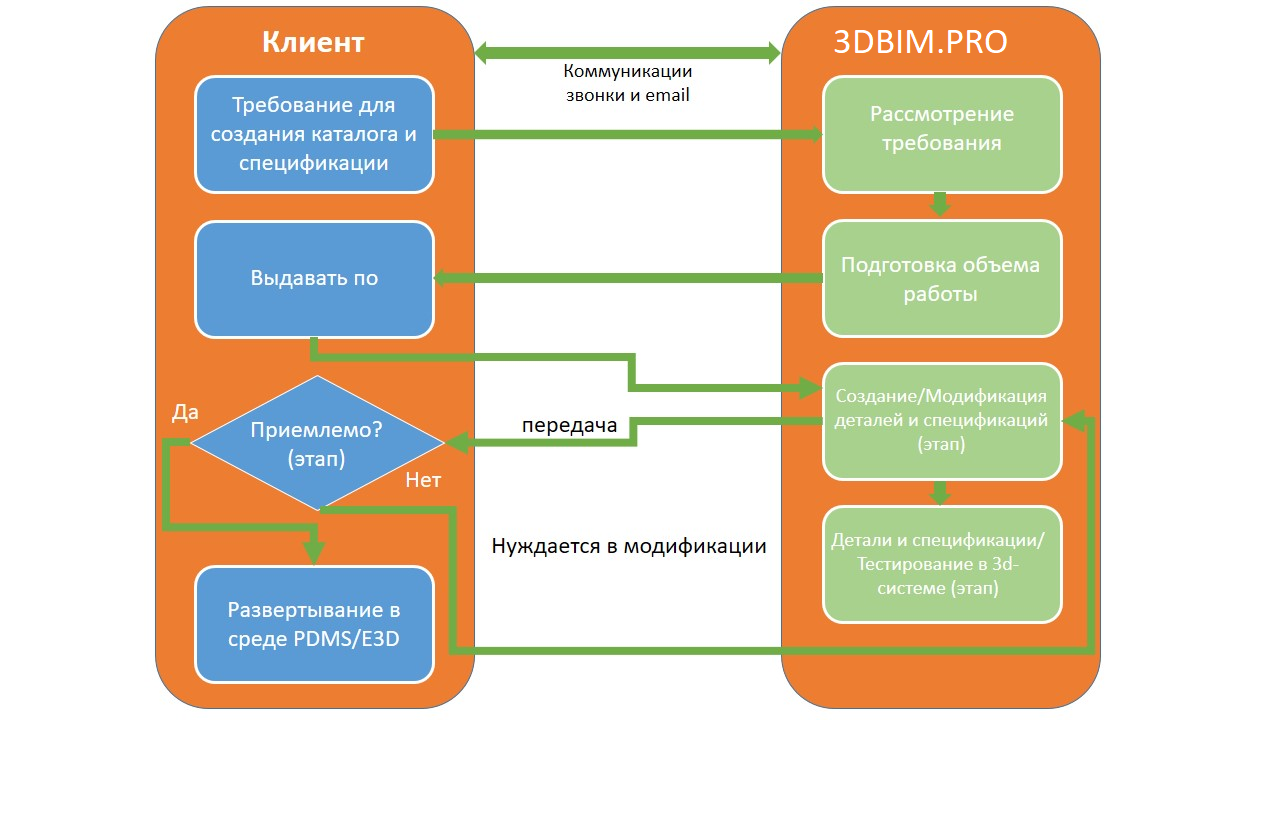

Процесс работы

Тестирование и проверка каталогов и спецификаций

Чтобы убедиться, что каталоги и спецификации работают правильно, выполняет ряд тестов качества и проверок в разных модулях по мере достижения каждого этапа.

  • Модель каждого компонента из спецификации:
    • Проверка геометрии;
  • Изометрические (только для трубопроводов):
    • Проверка соединений;
    • Проверка изометрических символов;
    • Проверка описания и материала.

Готовые каталоги и спецификации затем поставляются вместе с отчетом о статусе проекта.

Гарантия качества:

3DBIM.PRO гарантирует, что до выпуска результатов, каждый каталог и спецификация, созданные для наших клиентов, полностью функциональны и соответствуют ожиданиям наших клиентов. 3DBIM.PRO также обеспечивает, чтобы все результаты были в соответствии с проверенными входными данными, предоставленными клиентом.

Тестирование 3D-моделирования, типовые выходные чертежи, отчеты и проверки согласованности с использованием стандартных прикладных функций включены в процесс качества. После успешного тестирования и проверки, пакет передачи обслуживания отправляется для проверки клиентам. Затем клиент утверждает разработанные каталогов и спецификации, и дает комментарии и отзывы. Любые вопросы, поднятые на этом этапе, будут решены до окончательной передачи каталогов и завершения проекта.

Примеры каталогов Aveva

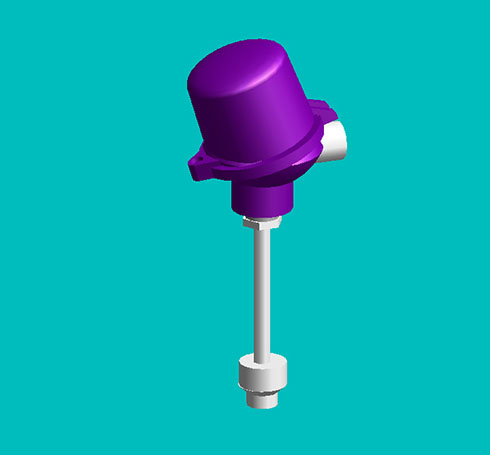

Электронный термометр
Электронный термометр

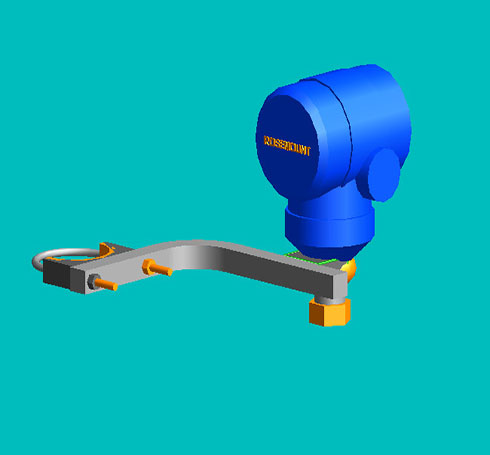

Датчик температуры
Датчик температуры

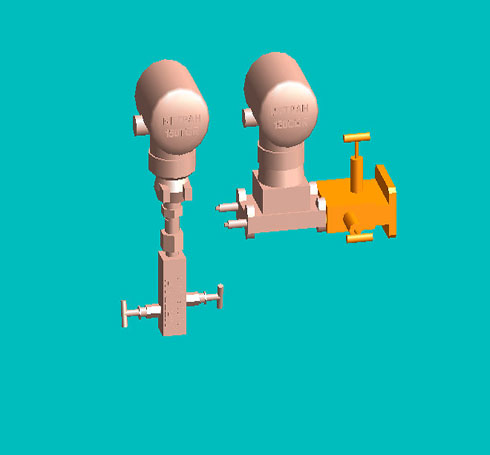

Расходомер
Расходомер



Заказать каталог Aveva:

Как правило, наши клиенты должны подготовить все входные данные / документы (стандартные, технические данные, спецификации …), необходимые для запуска проекта. 3DBIM.PRO берет на себя проверку всех входных данных. Входные данные проверяются на содержание всей необходимой информации (размеры, вес …).
