Моделирование инженерных систем в Ревит имеет свою специфику и затрудняется отсутствием разделением на подробные составные части соединительных деталей. Только неудобное для восприятия, недостаточно пригодное к автоматизированному применению при моделировании труб фланцевое соединение является здесь исключением. Огромным недостатком в системе является невозможность дифференциации раструбных фитингов, что не позволяет разделять на отдельные типы такие соединения в моделировании. К резьбовым соединениям и соединениям с помощью сварки это не относится, так как не является широко востребованным в проектировании.
Данный недостаток влечет за собой невозможность точно определить длину трубопроводов, ведь в моделировании не зачитываются соединительные участки, которые находятся непосредственно в раструбах. Это приводит к большим погрешностям при реализации инженерных канализационных систем, масштаб которых зависит от масштаба и конфигурации конкретной системы. Еще один минусом недоработки является невозможность сбора участков трубопровода до конечных приборов в моделировании с наглядным освещением того, как они будут выглядеть в реальности. Особенно важно наглядное проектирование с обозначением абсолютно всех деталей соединения в сети самотечной канализации. Это нужно из-за ее специфических особенностей в проектировании и монтаже.
Конечно же, примерно нарисовать систему и выполнить грубый подсчет материалов можно и при стандартном наборе фитингов. Однако, для более детальной проработки важно понять устройство фитингов и то, как их параметры отражаются в Ревит. Основным фактором, затрудняющим точность значений, является неравнозначность коннекторов у соединительных деталей раструбов. В моделях revit понятия раструба нет, что существенно усложняет моделирование фитингов и параметризацию семейств.
Проектировщик должен учитывать множество мелких деталей, создавая модель инженерной системы. Как решить данную задачу? Давайте рассмотрим, как пример, канализационное колено ПВХ, точнее решение проблемы, что отличается легкостью параметризации.
Канализационное колено в силу своих конструкционных особенностей имеет пару раструбов, первый из которых относится к деталям трубопровода. Но, важно, что в Ревит такого понятия, как раструба не существует и трубы представлены в форме обычного цилиндра с коннектором на обоих концах. Чтобы трубопровод, в составе которого присутствуют многочисленные фитинги, был правдоподобным в моделировании, необходимо реализовать целый ярд действий. Однако, перед тем, как осветить подобные мероприятия, следует рассмотреть канализационный отвод не учитывая раструбы.

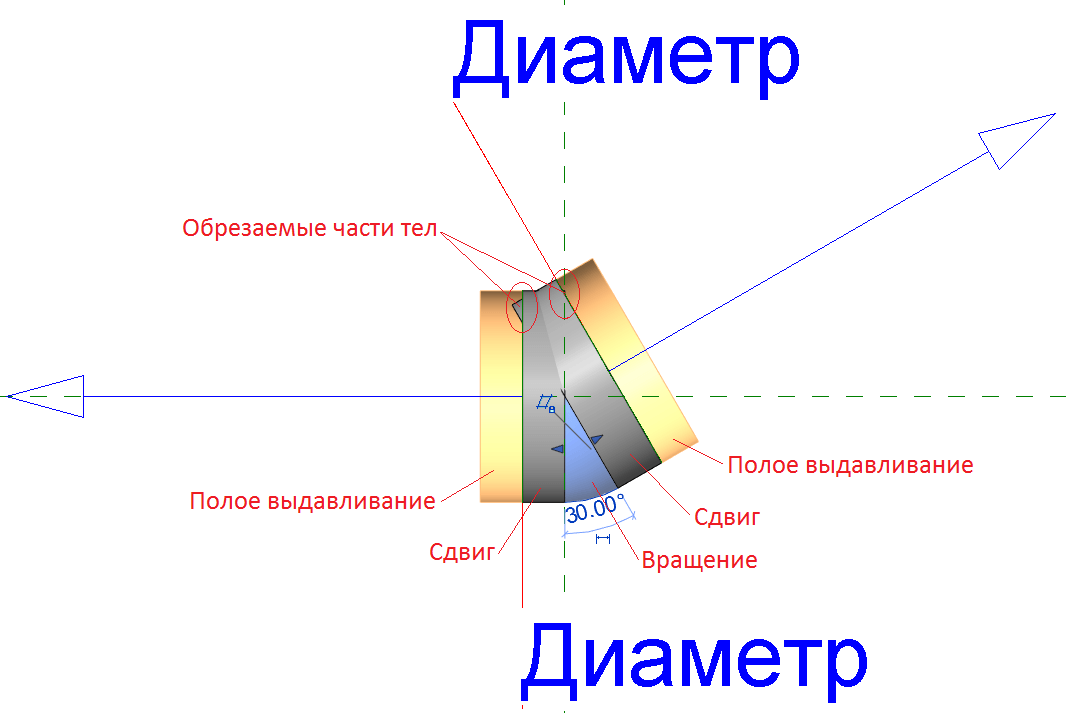

Ясно, что отвод формируется из пары сдвигающихся элементов с осями, одна из которых имеет отклонение, а вторая равна проекции фронтальной плоскости. Неподвижный конец первой, отклоненной оси, закрепляется на профильной и фронтальной плоскостях с вращающим элементом, которым заполнен зазор между этими деталями. Элемент вращения представляет собой поворотный полукруг радиус которого совпадает с радиусом профилей сдвигающихся элементов. Выглядит это вот так:
Конфигурация соединительных деталей непосредственно влияет на длину сдвигающихся элементов с указанием соответствующих параметров. Данные тела имеют выступающие элементы, подрезаемые полыми деталями выдавливания при пересечении. Канализационное колено, что представлено на фото вверху, не имеет ни одного раструба и являет собой параметризованную геометрию в семействе с заданными зависимостями формирующих элементов. Сложная форма раструбов заставляет обозначать каждый в форме вложенного семейства и дополнять ими семейства в соответствии с конфигурацией соединительных деталей.
Именно поэтому, раструбы в проектном моделировании опытными специалистами выполняются в виде вложенного семейства revit.

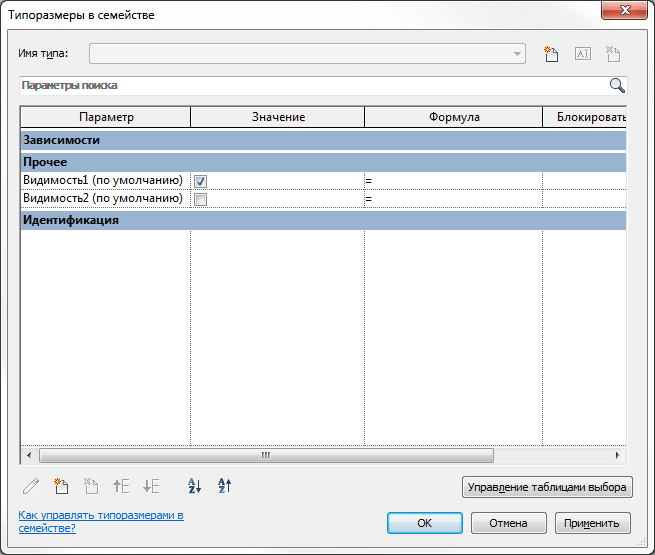

Чтобы понять, как задается видимость вращающих элементов, что зеркально отображаются на обобщенной модели грани, достаточно ознакомиться со следующим скриншотом:
В модельном проектировании семейства соединительных деталей размещены в единой плоскости с коннекторами. Именно поэтому такие модели выполняются на основе грани. Если брать показанный пример модели, то получается, что в семействе фитинга имеется два вложенных семейства раструбов с указанием диаметров, заявленных в каталоге производителя – сто десять и пятьдесят миллиметров.

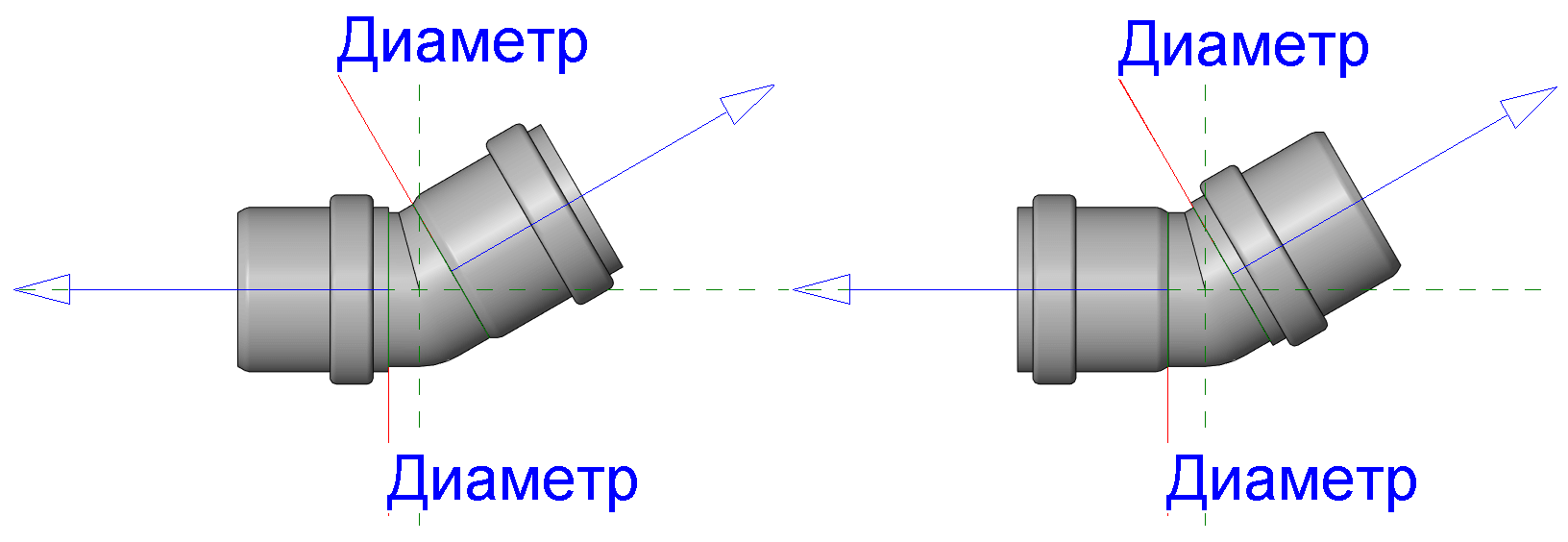

Сейчас можем приступить к разбору получившихся значений отображенных вложенных семейств раструбов. И первый и второй из указанных элементов глядят в одну сторону, поэтому для каждого из них в одном случае видимость получается истинной, а вином, соответственно, ложной. В программе Ревит можно изменять последовательность коннекторов в канализационном колене , исходя из того, в какую сторону повернут трубопровод. Также в этом случае целесообразно предусмотреть возможность преобразования колена с изменением значений параметров видимости для каждого из раструбов.
Преобразования осуществляются согласно положительным и отрицательным параметрам, а переключаться отраженные и обычные виды фитингов будут не автоматически, а вручную. Для этого используется специальный параметр-переключатель.

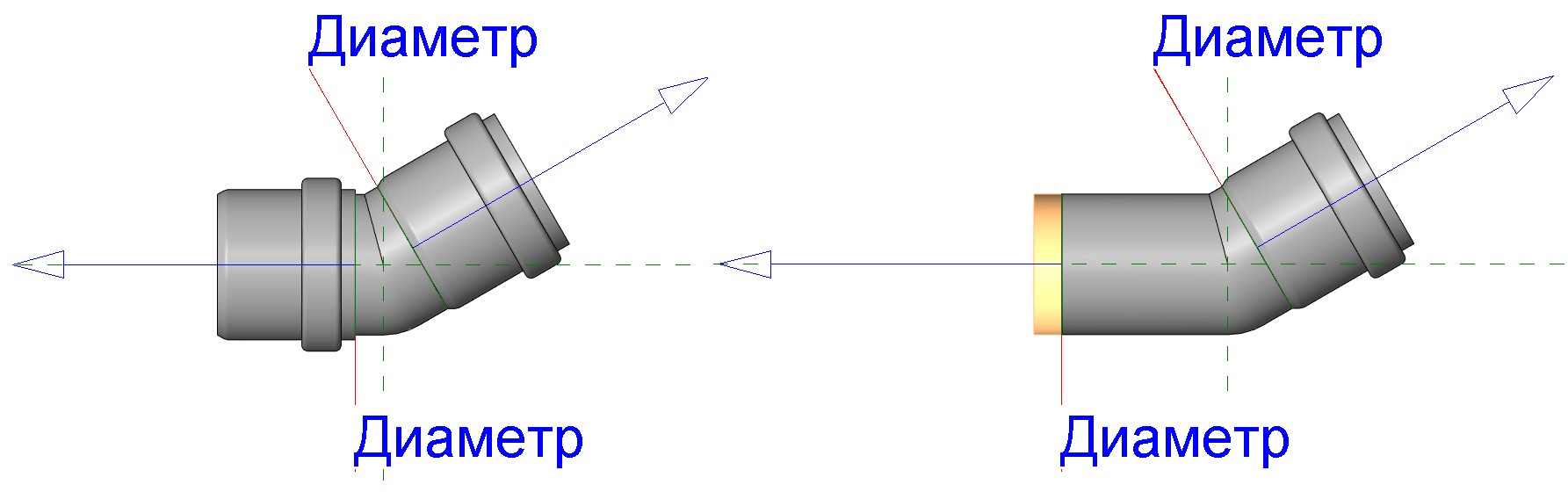

Еще одним шагом для оптимизации моделирования семейства фитингов станут действия, нацеленные на отключение отображения раструба для обозначения отвода, конец которого гладкий. То есть, для формы, которая соответствовала внешнему виду представленного на фото изделия. Делается это в целях более удобной сборки различных узлов из фитингов, для исключения возможности наезда отводов, находящихся по соседству друг на друга. К примеру, когда необходимо обозначить поворот из пары отводов. Для этого обоим параметрам, что указаны в Видимости, присваивается ложное значение. Присвоение касается раструбам, размещенным на стороне гладкого конца фитинга. Дополнительно удлиняются элементы сдвига, благодаря которым осуществляется формирование тела детали с другой стороны. Пример:
Все параметры раструба, независимо от его расположения – гладкий конец или соединительная часть, регулируются вручную с помощью параметра-переключателя.
Главным правилом успешного проектирования семейств фитинга заключается, что функционировать параметры гладкого конца и его отображенного вида должны параллельно друг другу, но при этом, независимо друг от друга. В этом состоит основная трудность решения проблемы.

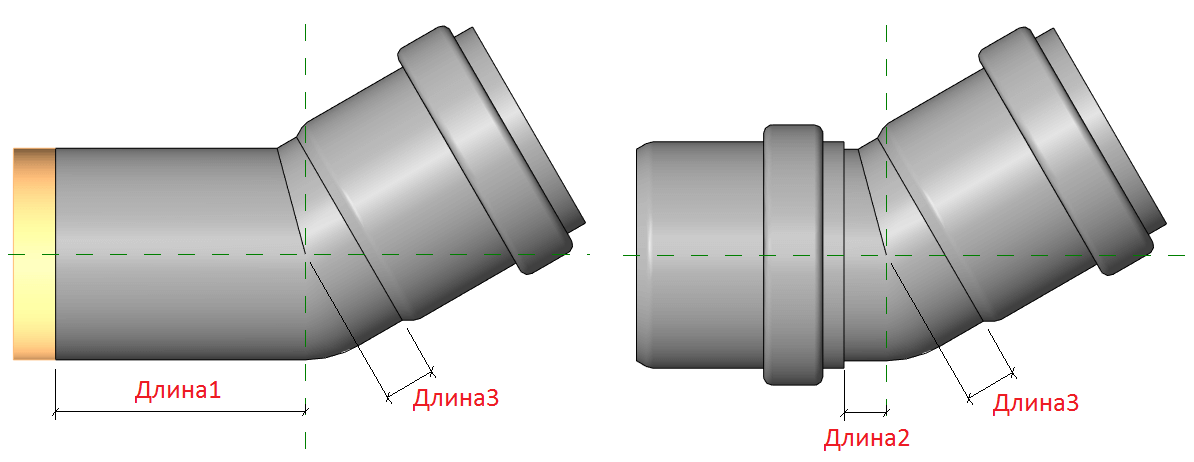

Отраженный и гладкий конец раструба, то есть их параметры, задаются ручным способом, а на данном основании значений формируются их параметры. Для определения размеров длин сдвигающих элементов, которые формируют тело соединительной детали, применяются параметры Длины – 1 и 2. Таблица имен позволяет выбрать значения этих параметров. В таблице указана:
Вносятся данные параметры в таблицу имен с величин, указанных на чертеже фитинга, что находится в каталоге производителя.

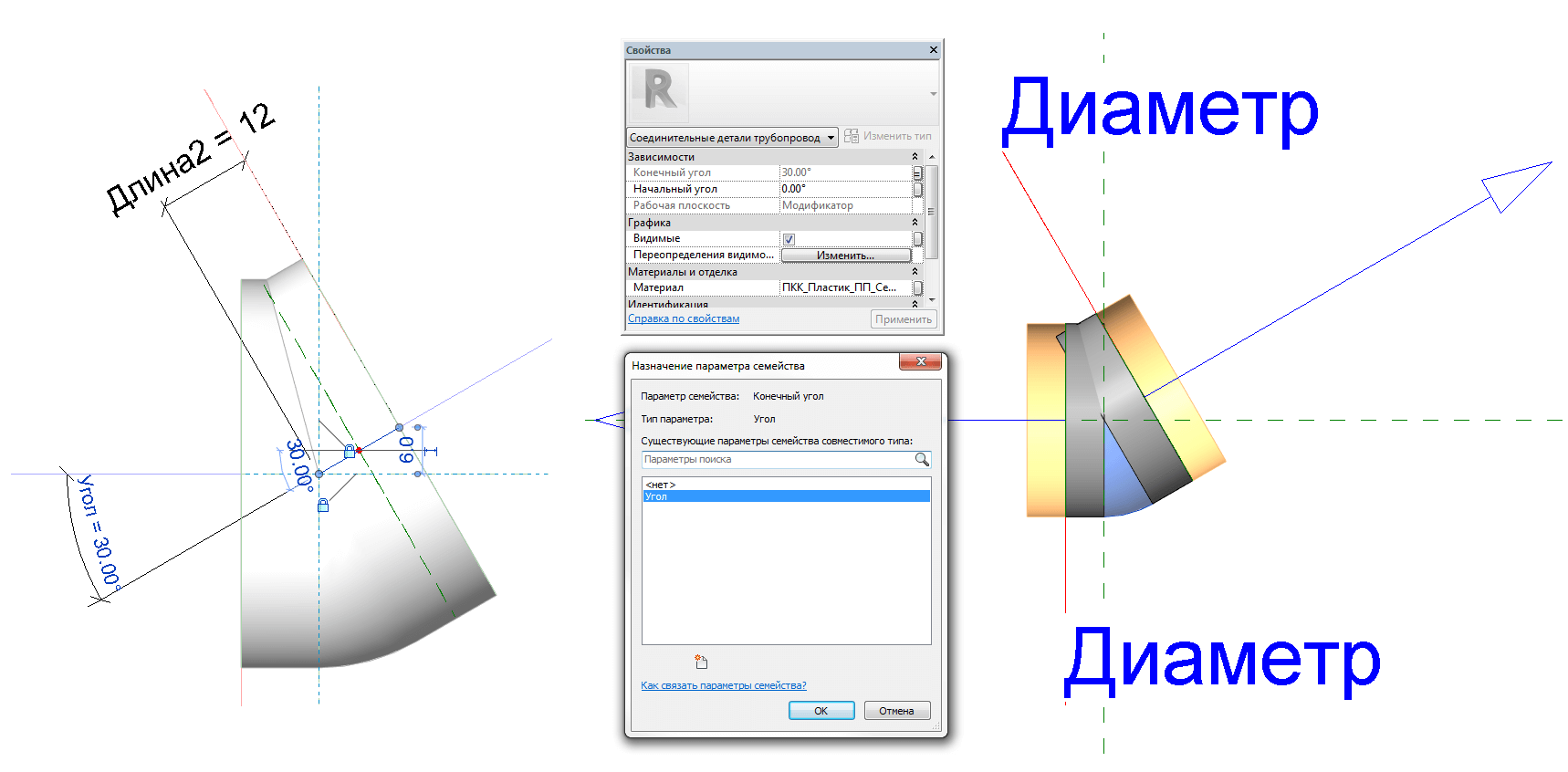

Еще одним поисковым параметром в именной таблице является Маркер Угла, который формируется исходя из определения угла изделия на данный момент времени при построении. Он должен принять фиксированное значение, указанное в каталоге от производителя. Небольшая погрешность в отклонении данного значения от параметров, освещенным в каталоге, вполне допустима. Но, если величина отклонения больше обозначенных пределов, то это говорит о невозможности использования такого фитинга. Таким образом, без труда удастся определить диаметр и необходимый угол канализационного отвода, а также исключить возможность внедрения в спецификацию изделий с неподходящими значениями углов.
Для правильного тех описания конкретного варианта применяется параметр ADSK, который задается size_lookup и образуется исходя из диаметра изделия с Маркером Угла. То же самое выполняется для всех отдельных фитингов. В наименовании представляется полное название экземпляра с указанием основных цифровых характеристик.
Для остальных раструбных фитингов, используемых в канализационных системах, применяется аналогичная параметризация с реализацией отображения раструбов. То же самое касается и всех остальных соединительных деталей в трубопроводе.
