Разделим основные продукты на российские и иностранные:
К первой группе отнесем 3 программных комплекса:
• Renga от компании Renga Software (ООО “Ренга Софтвэа” это совместное предприятие компании АСКОН и фирмы “1С”, г. Санкт-Петербург, Россия )
• Model Studio CS от компании CSoft ( АО «СиСофт» , г. Москва, Россия)
• Nanocad от компании Nanosoft (АО «Нанософт», г. Москва, Россия)
Ко второй группе можно отнести 9 программных комплексов:
• Revit от американской компании Autodesk (Калифорния, США)
• Aveva E3D от компании AVEVA (Кембридж, Великобритания) поглощена в 2018 году французским электротехническим холдингом “Schneider Electric”.
• EPLAN от немецкой EPLAN Software & Service GmbH & Co. KG , входит в холдинг Friedhelm Loh Group штаб-квартира в г. Хайгер, Германия
• Intergraph Smart® 3D от компании Intergraph Corporation (Алабама, США) поглощена Нexagon AB (Швеция)
• ARCHICAD от компании Graphisoft SE (штаб квартира Будапешт, Венгрия), входит в концерн Nemetschek (г. Мюнхен, Германия)
• Siemens NX от компании Siemens PLM Software немецкого концерна Siemens AG (Германия)
• Tekla Strukture от компании Tekla (штаб-квартира г. Эспоо, Финляндия)
• BIM продукты от Bentley Systems (Пенсильвания, США)
• MagiCAD от компании MagiCAD Group входит в состав концерна Glodon Group (Пекин, Китай)
Многие программные решения относят к BIM, их объединяет то, что в таких системах основной упор делается на трехмерном моделировании и создании связей между объектами, т.е. они идут путем от 3D модели к чертежам. Также создаваемый проект должен представлять из себя базу данных, а не простой набор файлов. Все данные должны быть взаимосвязаны друг с другом, а виды автоматически формироваться и обновляться при изменениях. Это такие продукты как ARCHICAD, Revit, Renga .
В NanoCAD же наоборот проектировщик, продумав конструкторское решение, делает различные виды одного и того же объекта, оформляет размеры, текстовые пояснения и т.д. Ничего не происходит автоматически! Что-то изменилось в проектном решении – все виды, таблицы, расчеты, отчеты надо переделывать самому.
Tekla специализируется на металлоконструкциях и действительно хорош для компаний, которые занимаются сложными проектами. Для более быстрой работы сложных и больших объектов лучше именно Tekla .
Revit – это более ручное программное обеспечение, где вы можете управлять чертежами, нумерацией и т. д. Принимая во внимание, что Tekla выполняет многие задачи автоматически, внутренняя работа Tekla требует определенных знаний в области программирования. Tekla Structures чертит 60-70% чертежей без участия человека.

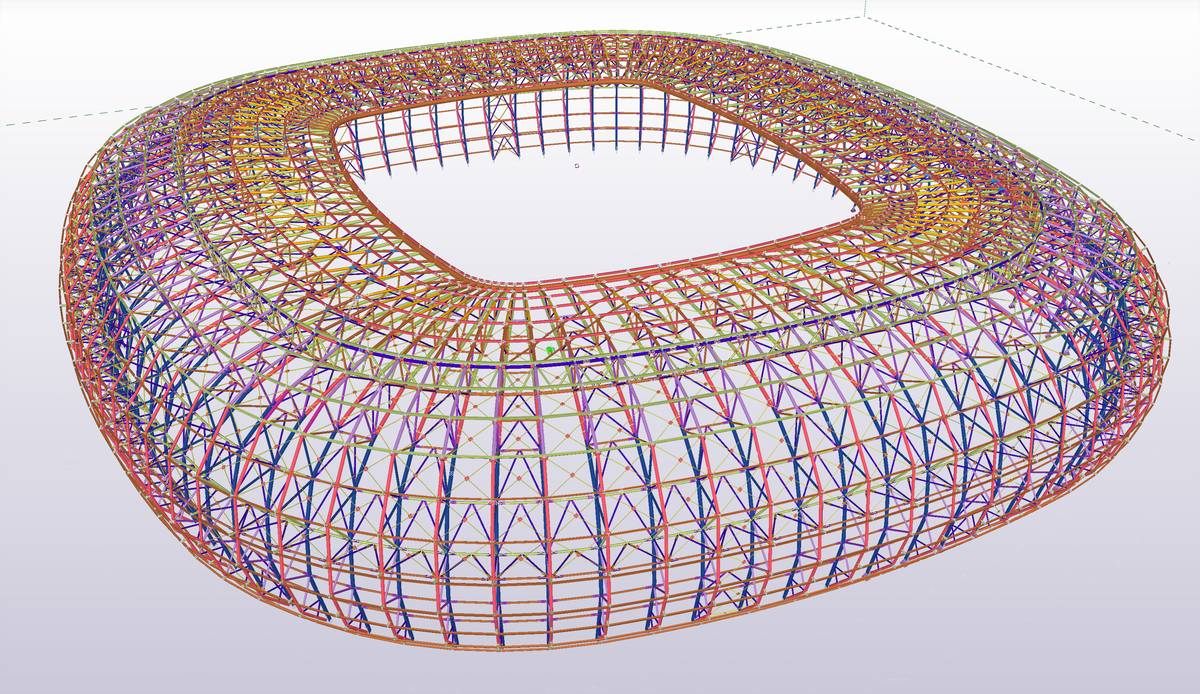

Revit является структурным пакетом проектирования BIM, но ему не хватает высокого уровня детализации. Tekla – это пакет структурного дизайна, но он дорогой и ориентирован на одну область. К примеру восемь из двенадцати стадионов, на которых прошли игры ЧМ-2018 в России, построены с помощью программного обеспечения Tekla Structures компании Trimble. Tekla быстро работает с аппаратным обеспечением ПК, в то время как Revit очень требователен. Файлы IFC лучше от Tekla, чем от Revit. И конечно Tekla намного дороже
В Tekla чертежи сами чертятся и образмериваются. Все необходимые разрезы делаются сами. Нумерация деталей сама ведется в зависимости от их геометрии.
В Revit есть редактор семейств (BIM-модели, цифровые двойники), интегрированный в саму программу. С точки зрения моделирования не такой продвинутый как в программах для машиностроения, но в целом его достаточно с учетом допусков в строительстве. Позволяет делать параметризованные семейства (имеющих набор определенных параметров), которые называются загружаемые (сохранаются в отдельном файле), в отличие от системных, которые встроены в саму программу и не подлежат изменению.
Набор инструментов обоих программ относительно схож:
В Renga, проводя аналогию с классификацией семейств в Revit, все семейства системные. То есть для каждой категории (например, окно или дверь) создан определенный шаблон. Пользователь может только изменять значения. Полноценного редактора семейств нет, именно на все категории. Можно подгрузить геометрию из сторонних программ, но нельзя назначить зависимости, то есть семейство (стиль) будет не параметризованным. Это делает программу шустрой, но не такой пластичной как Revit. Не совсем понятно как выкручиваться, особенно инженерам, ведь в именно в их моделях больше всех загружаемых семейств.
В отличие от Revit используются в основном для полного проектирования промышленных объектов высокой сложности. Основные направления продуктов AVEVA – это нефтегазовая промышленность и судостроение. Smart3D получил широкое применение в атомной промышленности России.

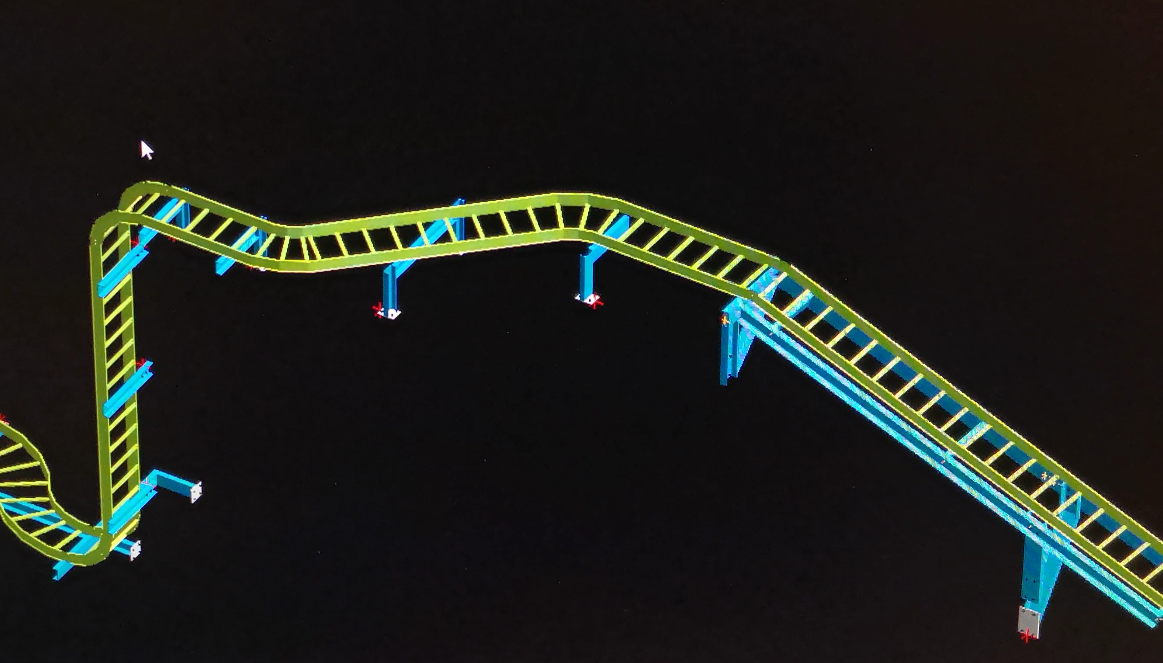

В AVEVA основной упор делается на технологическое монтажное проектирование, чертежи марки ТХМ. Прекрасный контроль пересечений и ошибок построения. Совместная работа в одном проекте. Есть встроенный язык программирования pml.

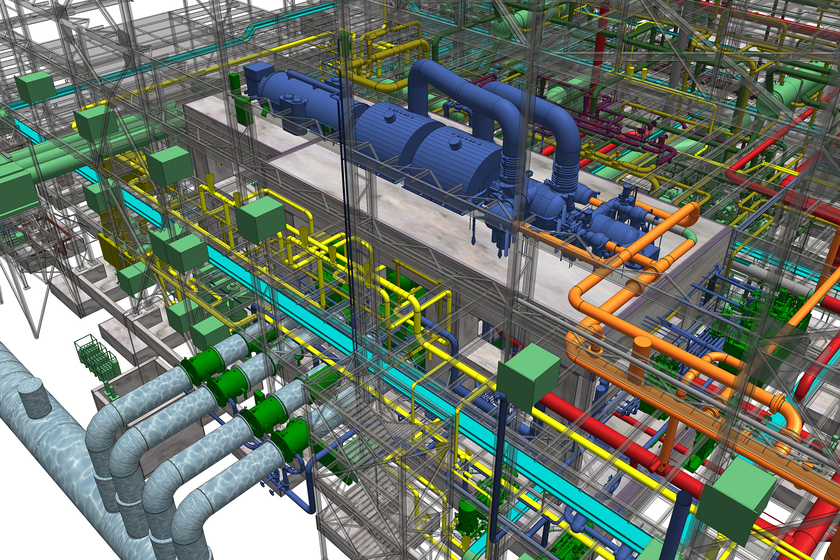

Smart3D - система проектирования промышленных объектов, рассчитанная на поддержку работы распределенной группы специалистов различного профиля. В Smart3D имеются свои функциональные особенности – например хранение информации осуществляется в базах данных Oracle или Microsoft SQL. Имеется свой API Smart 3D
В AVEVA есть редактор семейств . Интегрированный в саму программу, свой, полноценный. Не такой user-friendly как в Revit, но это мелочи.
Компания CSoft давно занимается выпуском специализированных продуктов, но надо отметить что основная доля этих продуктов работает под AutoCAD. Часть этих приложений работает под российской платформой NanoCAD.

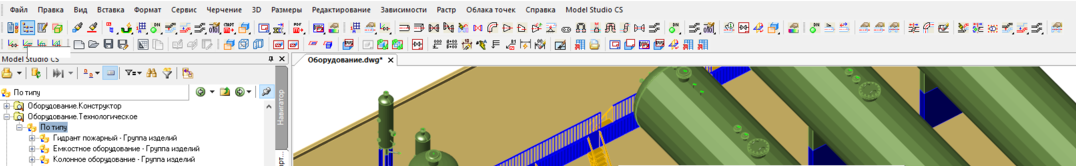

Основной продукт компании Model Studio CS активно развивается и способен построить единую 3D модель, которую в дальнейшем можно использовать для согласования, выпуска рабочей документации, эксплуатации и т.д. Система обеспечивает возможность совместной работы и позволяет собирать данные из внешних ссылок других программ. Чертежи, разработанные в nanoCAD можно открыть в среде AutoCAD без дополнительных преобразований и наоборот, чертежи разработанные в среде AutoCAD открываются в среде nanoCAD. в платформу изначально закладывается поддержка российских стандартов проектирования. В частности, в платформу заложены типы и толщины линий, шрифты, размерные стили, масштабы, таблицы и выноски, разработанные по стандартам ЕСКД и СПДС.
Документация, формируемая с помощью Model Studio CS, строго соответствует требованиям российских государственных и отраслевых стандартов. С 2016 года программный комплекс Model Studio CS включен в единый реестр российских программ для ЭВМ. Model Studio CS позволяет проводить различные гидравлические расчеты, расчеты прочности и т.д.
Проектирование в NANOCAD имеет следующие достоинства:
Понятный и удобный интерфейс. Принципы работы в Нанокад являются такими же, как и в Автокад. Это дает возможность пользователю легко поменять платформу и не переучиваться.
Прямая поддержка DWG. Документы, созданные в Нанокад, можно легко открыть в Автокад. Для этого не потребуются дополнительные преобразования. Точно так же документы, сделанные в Автокад, без проблем открываются в NanoCad.
Отечественная разработка. Программа была создана в России, поэтому она поддерживает обозначенные в этой стране стандарты проектирования. Например, шрифты, размеры линий, масштабы, размерные стили, выноски, созданные по стандартам СПДС,
База для BIM-решений. Система может быть использована в качестве основы для приложений BIM.
Открытый API. Вы можете создать модули, расширяющие основные функции платформы. У вас получится инструмент, подходящий для конкретной отрасли. Многообразие вариантов расчетов САПР, передача и получение данных - все это позволяет открытый API.
Возможность профессиональной работы с подложками. В виде подосновы для создания проектов могут использоваться разные форматы: IFC, облака точек, PDF и многие другие.
Усовершенствованный редактор блоков. Он позволяет сделать более простым использование пользовательских библиотек и ускорить создание проекта.
Удобство системы масштабирования. Оформить чертеж можно в пространстве модели листа: необходимый вид оформления может быть подстроен под масштаб экрана.
К минусам Нанокад относят следующее:
Нет поддержки VBA, AutoLISP. Приложения, созданные на этих языках, использовать в NanoCAD не получится.
Возможные проблемы с DWG. Поскольку ПО поддерживает этот формат за счет библиотек Teigha, созданных в компании Open Design Alliance, есть риск потери совместимости с первоначальным форматом DWG, созданным фирмой Autodesk. Но эта вероятность низка: библиотеки ODA используют примерно 750 компаний. При этом основная часть чертежей в формате DWG проходит обработку достоверно.
EPLAN объединяет программные решения из всех инженерных дисциплин — от предварительного планирования до проектирования распределительных устройств и кабельных жгутов. Облачные приложения позволяют сотрудничать в рамках работы над проектами, а также создавать стандартизированную базу данных для последующей автоматизации самого процесса проектирования. Кроме того, интеграции и стандартные интерфейсы обеспечивают двунаправленный обмен данными с системами ERP, PLM и PDM.
Новая платформа EPLAN 2022 обеспечивает техническую основу для совершенно нового пользовательского опыта: современная концепция управления позволяет новым пользователям легко и эффективно начать работу с программным обеспечением, а также облегчает повседневную работу опытным пользователям.
EPLAN включает множество программных продуктов, работающих с единой базой данных изделий и под управлением единого интерфейса пользователя. Прежде всего можно упомянуть EPLAN Electric P8 – предназначена для электротехнического проектирования.

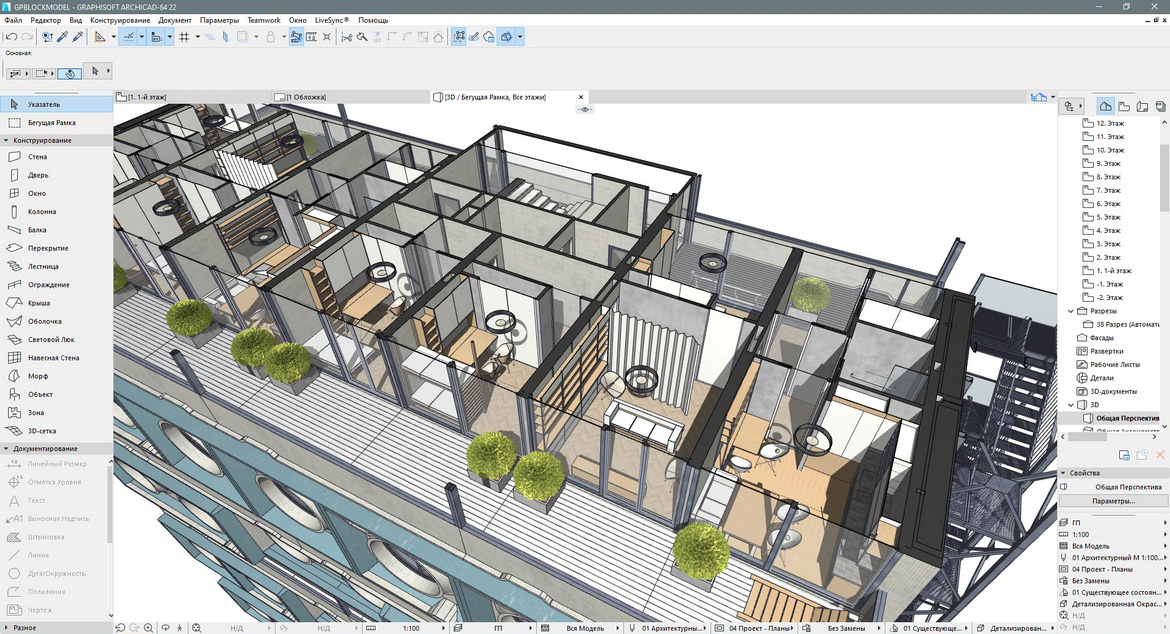

ArchiCAD - cчитается первой полноценной BIM программой для ПК (1984). ArchiCAD позволяет вам просто и быстро создать объёмную модель здания без дополнительных навыков 3D моделирования. Программа ориентирована на архитекторов и дизайнеров. Хорошо развитая поддержка IFC. Нет гибкой возможности работать с инженерными сетями. Есть доп. расширение от GRAPHISOFT – MEP Modeller, но оно в полной мере не закрывает вопрос разработки инженерных коммуникаций.
В ArchiCAD можно создавать параметризованные семейства, только чтобы это делать - нужно овладеть языков программирования GDL . По отзывам он сложный и неудобный. Так как ArchiCAD достаточно древний BIM софт, то трудности с созданием компенсируется наличием огромного количества библиотек и семейств в этих библиотеках.
Как известно, не существует программного продукта, решающего весь спектр задач, встречающихся при проектировании. Все разделы проектирования можно закрыть, лишь используя различные САПР на единой информационной платформе с помощью реализации технологии двусторонней интеграции
Распространены случаи, когда для решения сложных задач, которые приходится решать организациям, реализующим крупные проекты, используются различные ПО.
Bentley AutoPlant 3D и Intergraph Smart 3D использовались для проектирования монтажно-технологической части и вентиляции,
Autodesk Revit Structure — для архитектурно-строительной части,
AutoCAD Civil 3D — для проектирования объектов инфраструктуры,
3D-инструменты AutoCAD — для проектирования электрических систем,
Autodesk Inventor — для моделирования оборудования.
AVEVA PDMS — технологическая часть
Tekla Structures — строительная часть.
Такое разнообразие систем и платформ проектирования поставило серьезную задачу по настройке передачи данных между разными САПР и формированию консолидированной BIM-модели. Созданные определенными специальностями модели отвечают конкретным техническим требованиям соответствующей дисциплины и содержат необходимое количество атрибутивной информации, но только при объединении их всех в консолидированную трехмерную BIM-модель появляется возможность вовремя оценить правильность принятых инженерных решений и выявить междисциплинарные коллизии. Таким образом, консолидированная BIM-модель должна максимально передавать графическую часть моделирования и атрибутивную информацию.
Каждая модель, разработанная в определенной системе проектирования, при необходимости должна легко передаваться в другую САПР, то есть должен быть налажен импорт-экспорт моделей из различных систем. Так, если трубопроводы прокладываются в Smart 3D, то строительная часть, которая моделируется в Revit Structure, может быть полностью подгружена в модель Smart 3D в качестве ссылок (Reference 3D) и наоборот. Оборудование, смоделированное в Autodesk Inventor, в полном объеме загружается в Smart 3D как полноценное оборудование, будто оно моделировалось в этой системе. Данному оборудованию можно назначить дополнительную атрибутивную информацию, переопределить фланцы, патрубки.
