REVIT. Семейства оборудования для котельных компании M-SYSTEMS

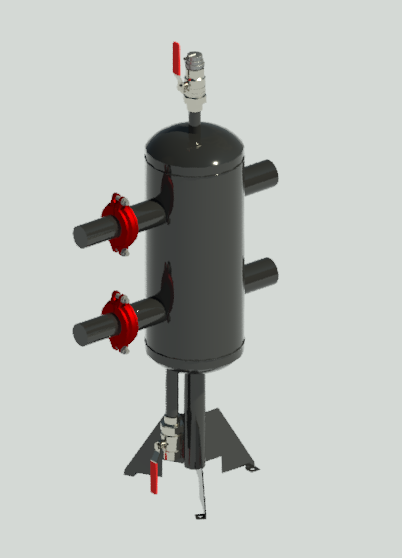

Для компании M-SYSTEMS была выполнена модель Гидравлическая стрелка (МФУ)

МФУ с функцией гидрострелки или без нее, имеет 6 типоразмеров: диаметром 50,65,80,100,150,200 мм.

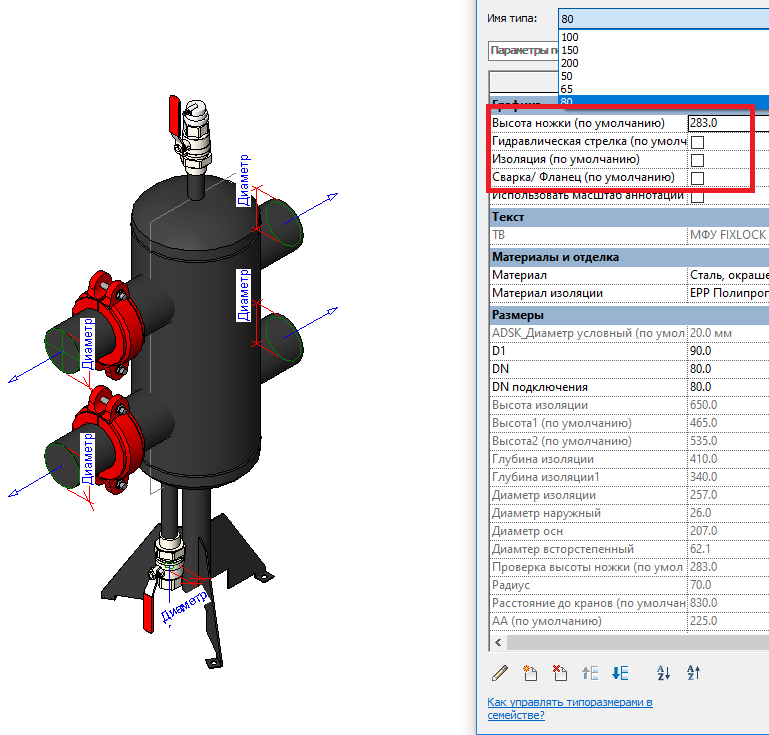

МФУ  имеют ряд характеристик для управления моделью

1. Высота ножки. Регулирование высоты МФУ
2. Гидравлическая стрелка (да/нет). Наличие или отсутствие функции
3. Изоляция (да/нет). Наличие или отсутствие теплоизоляции
4. Сварка/фланец (да/нет). Комплект соединения для подключения к потребителю тепла через сварку или фланец.

5. Диаметр сливного крана – 20 мм





Напольные распределительные коллекторы для отопления

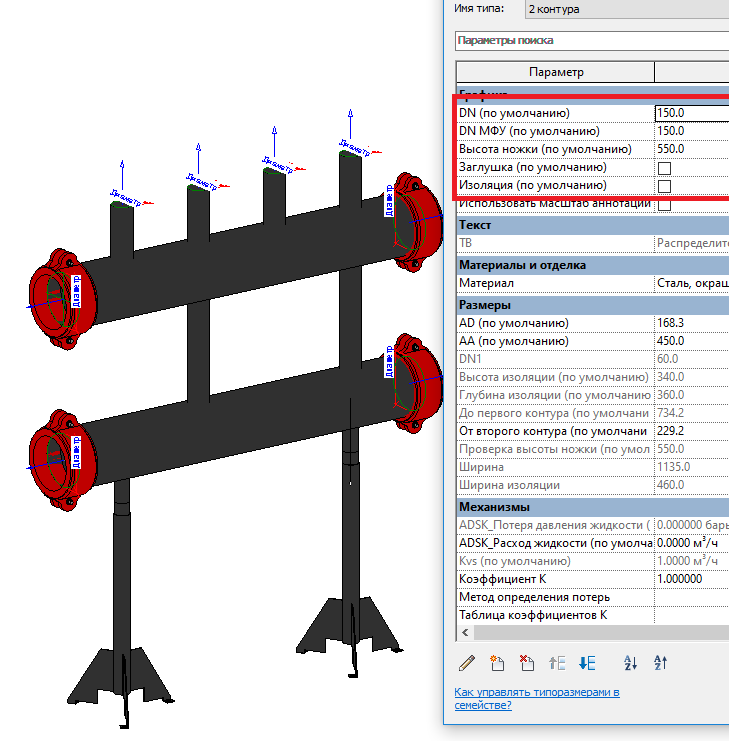

Распределитель  имеет ряд характеристик для управления моделью

1. DN. Выбор диаметра распределителя 100, 150 или 200 мм
2. DN МФУ. Диаметр грувлочных соединения для подключения к МФУ
3. Высота ножки. Регулирование высоты распределителя
4. Изоляция (да/нет). Наличие или отсутствие теплоизоляции
5. Заглушка (да/нет). Наличие заглушки на распределителе.

Насосные группы

Насосные группы типа FLU

Сформированы как с насосами, так и без них. Насосы вставляются в семейство, согласно требуемых характеристик системы, в зависимости от диаметра насосных групп. Для выравнивания расстояния используется проставка под насос

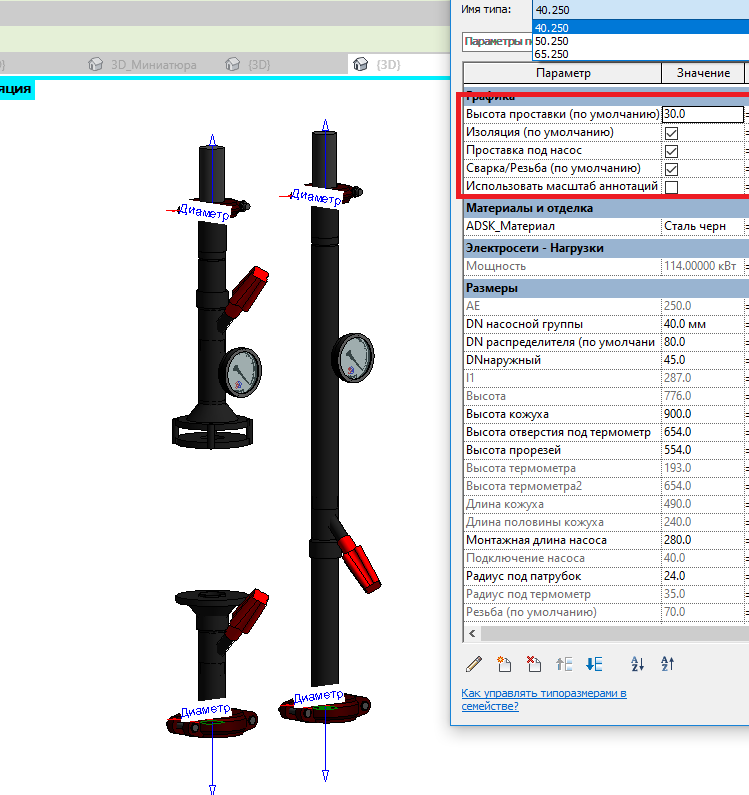

Все насосные группы имеют ряд характеристик для управления моделью

1. Высота проставки. 20 или 30 мм
2. Изоляция (да/нет). Наличие или отсутствие теплоизоляции

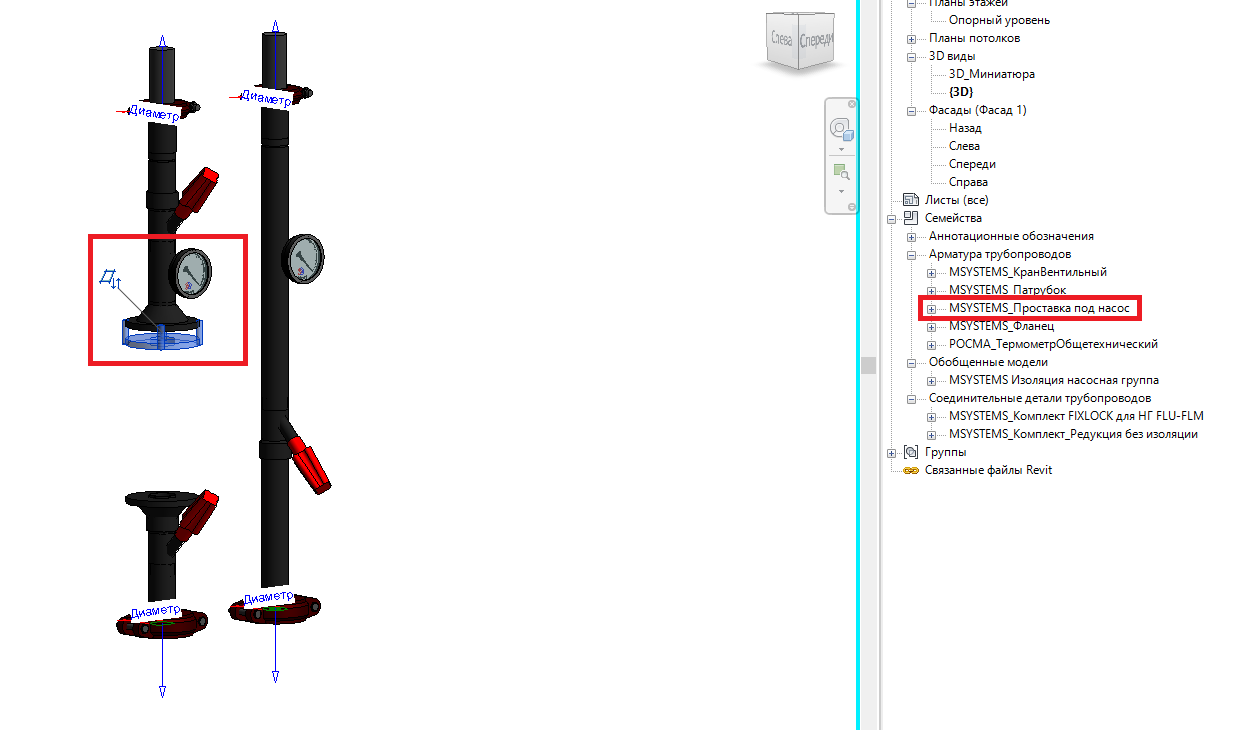

3. Проставка под насос (да/нет). Наличие или отсутствие проставки
4. Сварка/резьба (да/нет). Комплект соединения для подключения к потребителю тепла через сварку или резьбу.

Имеется три типа насосных групп диаметром 40, 50 и 65 мм

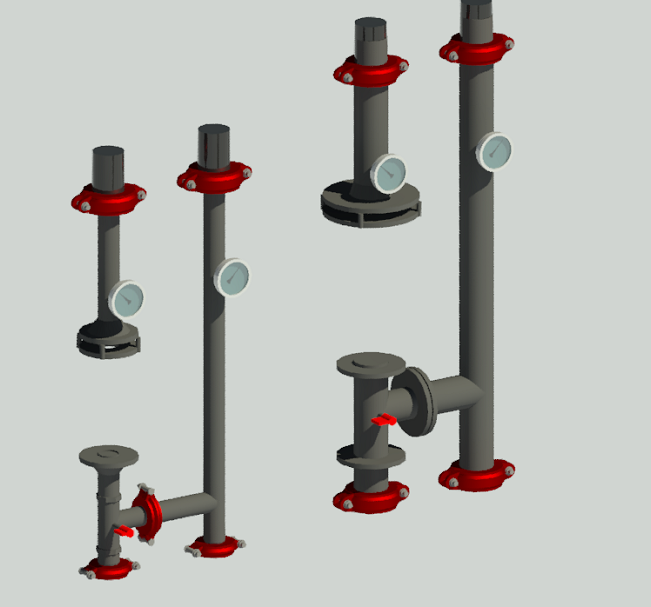

Насосные группы типа FLM

Сформированы как с насосами, так и без них. Насосы вставляются в семейство, согласно требуемых характеристик системы, в зависимости от диаметра насосных групп. Для выравнивания расстояния используется проставка под насос

Имеют те же характеристики, что насосные группы типа FLU

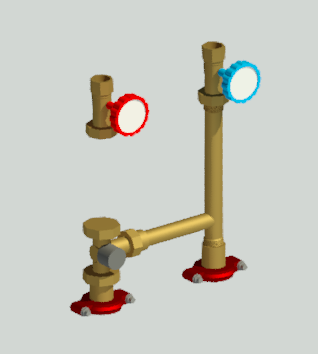

Насосные группы типа FLUL

Сформированы как с насосами, так и без них. Насосы вставляются в семейство, согласно требуемых характеристик системы, в зависимости от диаметра насосных групп.

Имеется три типа насосных групп диаметром 25 и 32 мм

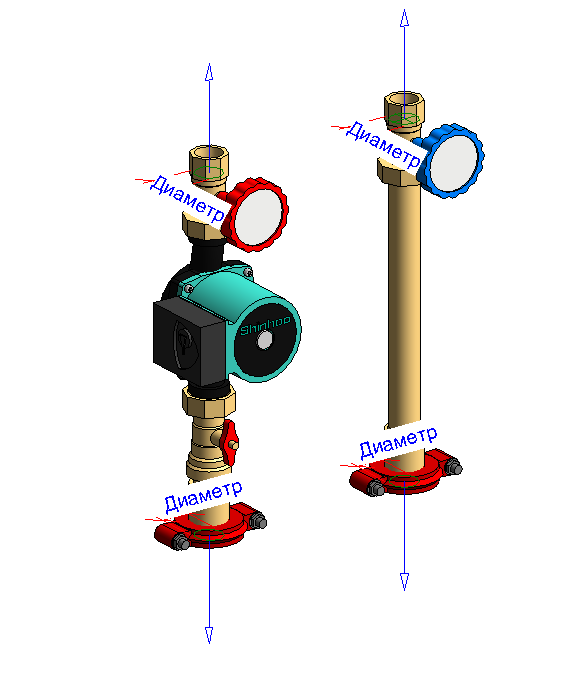

Вариант с насосом

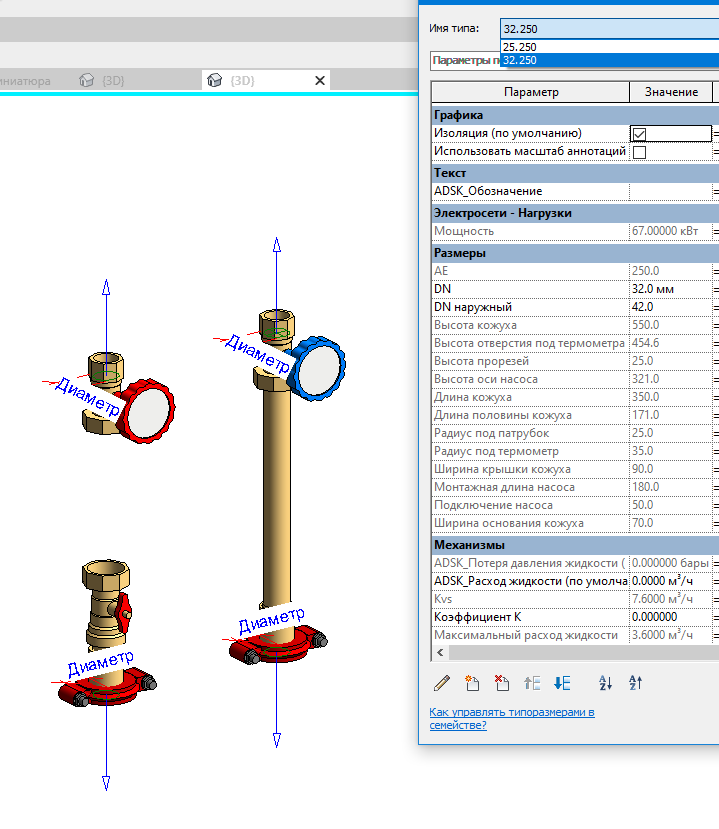

Насосные группы типа FLML

Сформированы как с насосами, так и без них. Насосы вставляются в семейство, согласно требуемых характеристик системы, в зависимости от диаметра насосных групп.

Имеется три типа насосных групп диаметром 25 и 32 мм

Вариант с насосом

Сборки

Все вышеперечисленные элементы необходимы для создания сборки для подключения к котлу.

Сборки выполнены для 3 типов распределителей

Каждая сборка делится по мощности - 320 кВТ, 740 кВТ, 1200 кВТ, 2300 кВТ

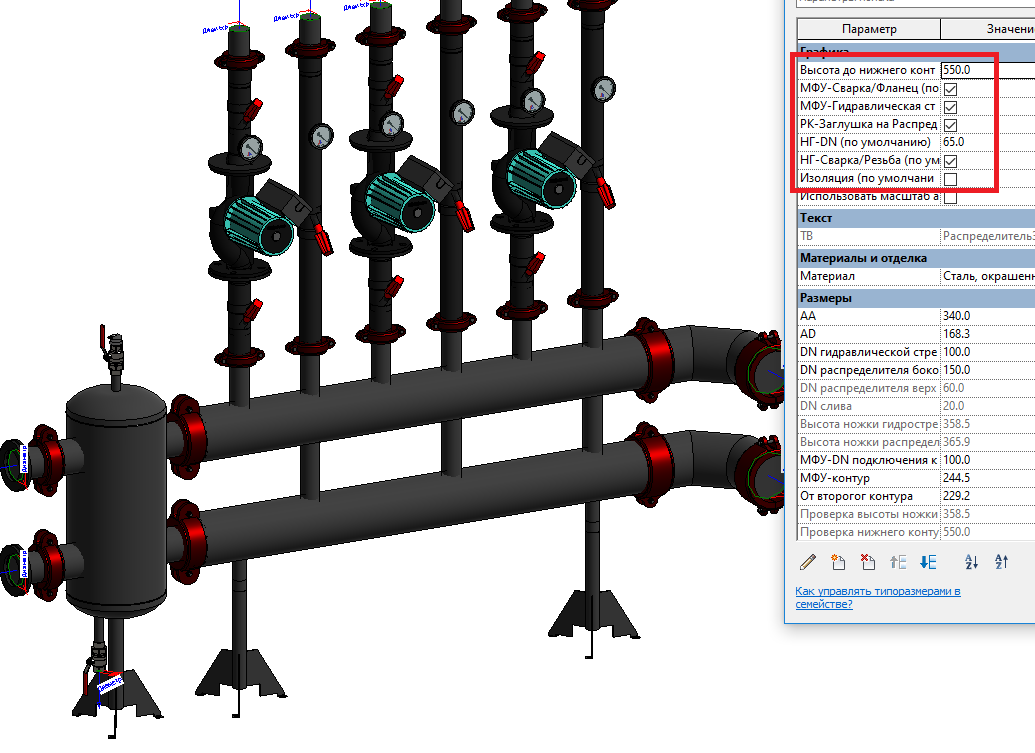

Сборки  имеют ряд характеристик для управления моделью

1. Высота до нижнего контура от пола. Все ножки меняются по высоте и подстраиваются как МФУ, так и распределитель
2. МФУ –Сварка/Фланец(да/нет). Выбор типа подключения к источнику тепла
3. МФУ –Гидравлическая стрелка (да/нет).
4. РК-Заглушка на распределителе (да/нет). Если распределитель не подключается с другой стороны, ставится заглушка
5. НГ-DN. Выбор диаметра насосной группы. 40, 50 или 65 мм
6. НГ- Сварка/резьба(да/нет). Выбор типа подключения насосной группы к потребителю
7. Изоляция (да/нет). Наличие или отсутствие теплоизоляции
