Требования к программному обеспечению

На компьютере пользователя должны быть установлены:

Autodesk Revit версии не ниже 2016

Microsoft .NET Framework 4.8.

• Ресурсы

Приложение и семейства для работы с кабельными лотками в Revit можно скачать с официального сайта компании ESKM

• Установка

Перед установкой приложения рекомендуется удалить предыдущую версию программы с помощью инструмента Windows

Для установки приложения запустите установочный файл

ESKM-Revit-Plugin.msi

• Содержание архива

Приложение устанавливается в папку

C:\Users\....\AppData\Roaming\Autodesk\ApplicationPlugins\ESKM.bundle

Шаблон и семейства

Шаблон и семейства устанавливаются в каталог - по умолчанию это папка C:\Users\...\AppData\Local\ESKM).



Интерфейс плагина Revit

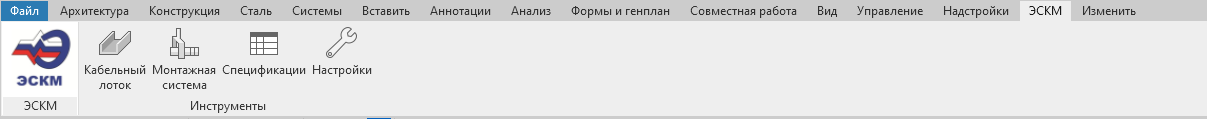

Основной интерфейс программы представлен на рис.

Имеются четыре основные раздела для работы с плагином

1. Кабельный лоток
2. Монтажная система
3. Спецификация
4. Настройки

Кабельный лоток

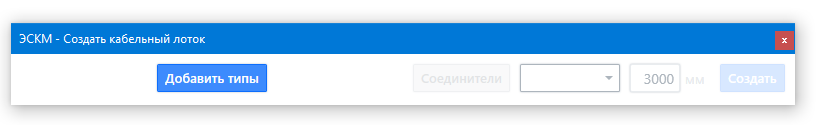

При нажатии на «Кабельный лоток»



появляется окно «Создать кабельный лоток». Для создания типа кабельного лотка нажимаем кнопку «Добавить типы»

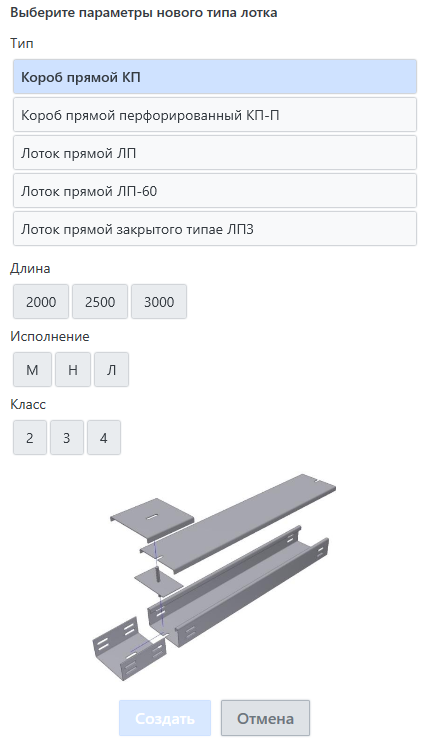

Имеется 5 типов кабельных лотков

• ЛП Лоток прямой
• ЛП-60 Лоток прямой
• КП Короб прямой
• КП-П Короб прямой перфорированный
• ЛПЗ Лоток прямой закрытого типа

Каждый лоток имеет выбор:

- Длина, мм

- Исполнение

(Н) Коррозионностойкая нержавеющая сталь

(М) Горячее цинкование

(Л) Лакокрасочное

- Класс безопасности

(2) Второй

(3) Третий

(4) Четвертый

Пример названия созданного лотка: ЭСКМ_2_ЛП_2000_М_Лоток-прямой

Кабельный лоток 50-100 лестничного типа Исполнение М класс безопасности 2

ESKM_(XX)_(AA)_(YYYY)_(BB)_(CCCC)

ESKM_2_ЛП_2000_М_Лоток-прямой

XX – Класс безопасности

AA – Тип лотка

• ЛП
• ЛП-60
• КП
• КП-П
• ЛПЗ

YYYY – длина лотка в мм

BB – Тип исполнения

• (Н) Коррозионностойкая нержавеющая сталь
• (М) Горячее цинкование
• (Л) Лакокрасочное

СССС – Расшифровка типа лотка

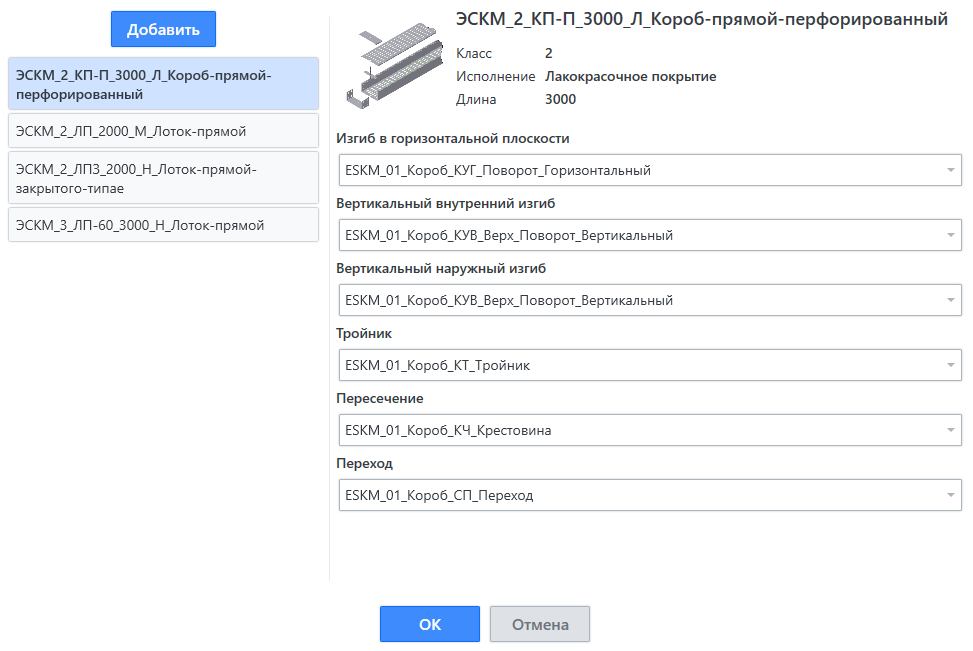

После добавления лотка сразу формируются все фасонные элементы для автотрассировки лотка и они загружаются в проект.

Все фасонные элементы имеют следующее обозначение

ESKM_(XX)_(AAAA)_(BB)_(CCCC)

ESKM_01_Лоток-60_ЛПВУ_Поворот_Вертикальный

XX – порядковый номер. Для фасонных элементов – 01

AAАА – тип лотка в которого предназначены фасонные элементы

BBBB –Аббревиату́ра фасонного изделия

СССС – Расшифровка типа лотка

Монтажная система

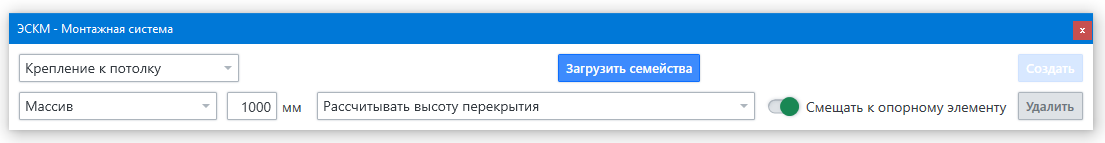

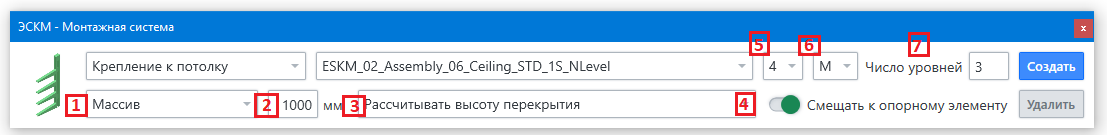

При нажатии на «Монтажная система»

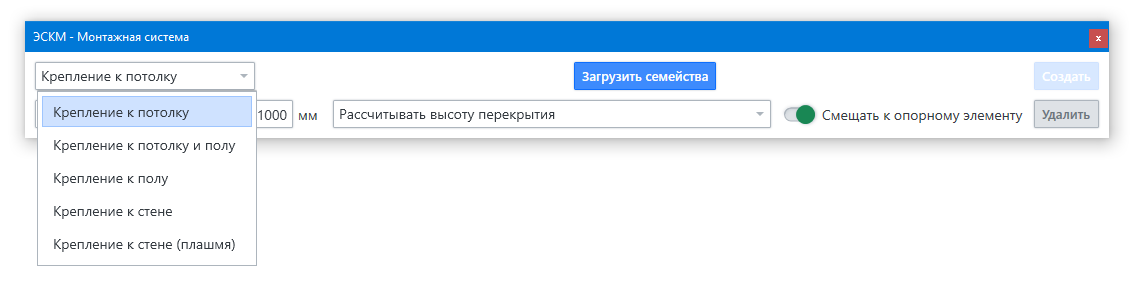

Выбор типа крепления

• Крепление к потолку
• Крепление к потолку и полу
• Крепление к полу
• Крепление к стене
• Крепление к стене (плашмя)

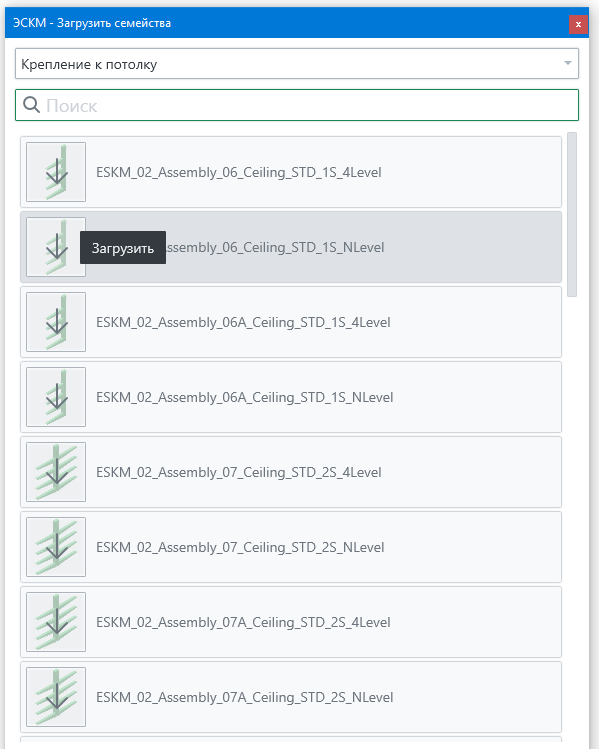

Необходимо выбрать сборку и нажать кнопку «Загрузить». Эта кнопка позволяет загрузить семейство сборки в проект Autodesk Revit.

Обозначения:



1. Массив или одиночное размещение сборки
2. Расстояние между сборками
3. Рассчитывает высоту перекрытия или задает высоту перекрытия (только для креплений к потолку, и потолку и полу)
4. Смещать к опорному элементу.

Вкл. - после установки сборки, кабельный лоток сместится к опорному элементу.

Выкл.- после установки сборки, кабельный лоток останется в том же положении

5. Класс безопасности (такой же как у выбранного лотка)
6. Тип исполнения (такой же как у выбранного лотка)
7. Число консолей сборки

Все сборки имеют цифровое обозначение:

ESKM_(XX)_Assembly_(YY)_(AAAAA)_(BB)_(СС)_(DDDD)

ESKM_02_Assembly_09_Ceiling_STDT_2S_4Level

Assembly – сборка. Состоит из нескольких опорных элементов

XX – порядковый номер. Для монтажной системы – 02

YY – порядковый номер типа сборки. Буква А означает толщину 4мм, без буквы А – 2,5мм

AA – Обозначение типа крепления

Крепление к потолку	Ceiling
Крепление к потолку и полу	Ceiling-Floor
Крепление к полу	Floor
Крепление к стене	Wall
Крепление к стене (плашмя)	Wall-Flatwise

BB – тип используемой стойки в сборке

• STD
• STDT
• ST

CC – Двусторонняя или односторонняя сборка

• 1S- односторонняя
• 2S- двусторонняя

DDDD – количество уровней в сборке. Представлено два варианта

• 4Level - 4 настраиваемых консоли по отдельности. Можно настраивать видимость консолей, положение и размер, но при этом есть ограничение:

4 консоли в семействах 1-сторонних стоек;

8 консолей в семействах 2-сторонних стоек.

• NLevel - количество (ограничение 20 консолей) одинаковых по длине консолей с одинаковым задаваемым расстоянием между консолями.



Сборки NLevel



Сборки NLevel предназначены для установки лотков одинаковой ширины и с одинаковым расстоянием между лотками. Для всех сборок NLevel имеется набор параметров

• Высота и ширина лотков

• Смещение 1-й консоли (для всех сборок кроме сборок потолка и пола)
• Край лотка. Расстояние между лотком и стойкой (для сборок для стен – расстояние между лотком и стеной)
• Шаг консолей (Расстояние между консолями)
• Количество консолей

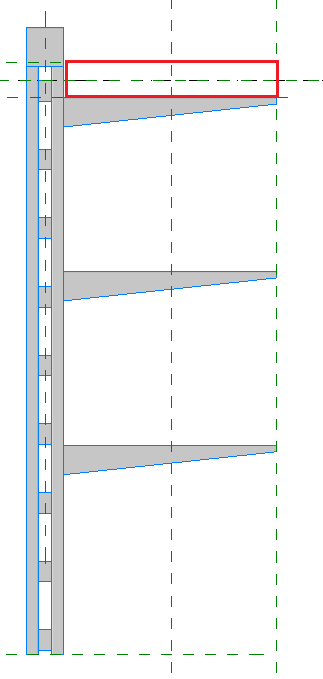

Общий вид сборки и профиль лотка на верхней консоли (1-й консоли)

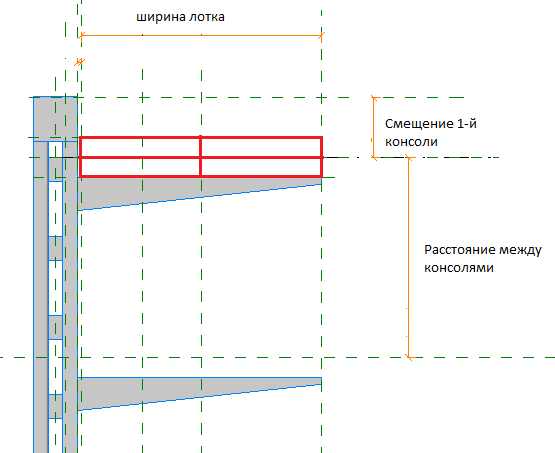

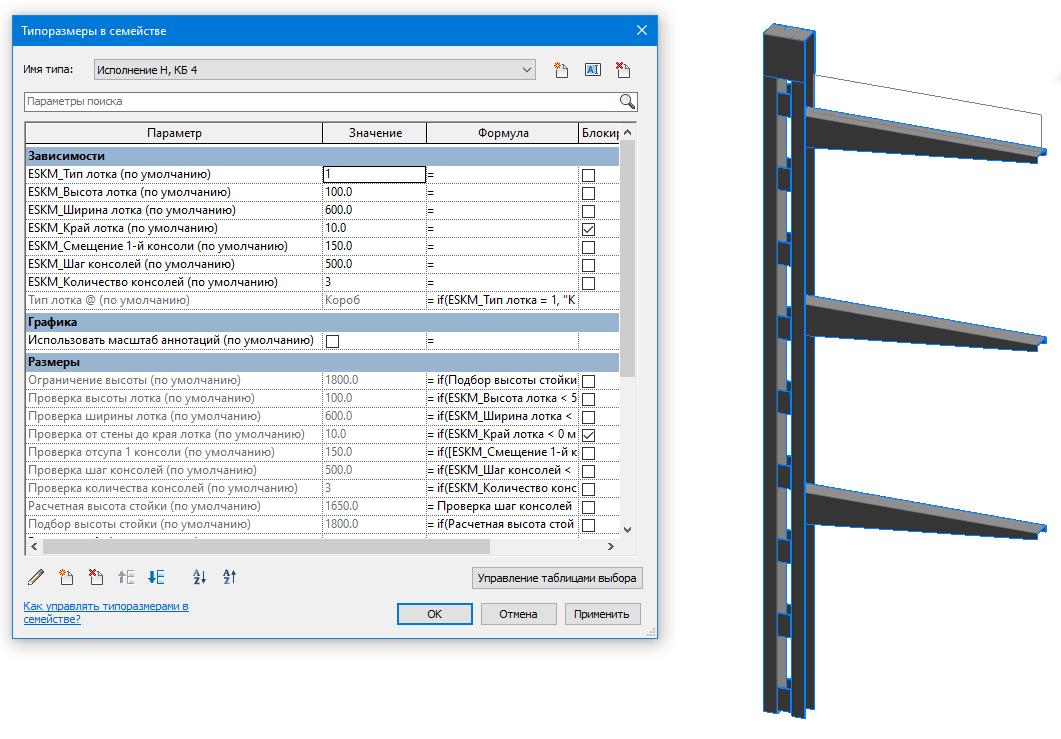

Параметры сборок NLevel

Сборки 4Level



Для всех сборок 4Level настройка каждой консоли происходит по отдельности.

• Ширина и высота лотков для каждой консоли. Подбор консолей производится автоматически

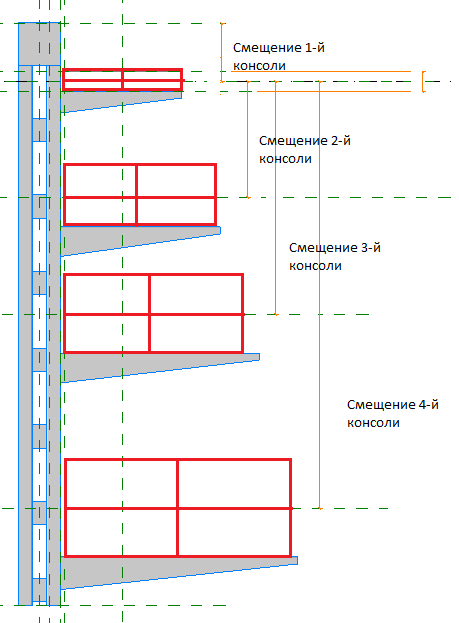

• Смещение консолей. Принцип смещения консолей относительно первой консоли, а также первой консоли относительно верха стойки указан на рис.

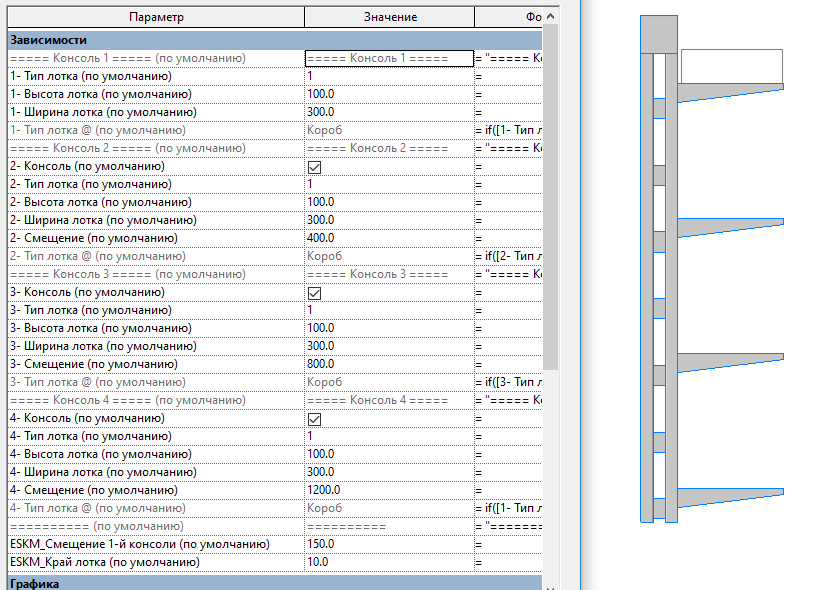

Параметры сборок 4Level

СПИСОК СБОРОК

• Крепление к потолку

ESKM_02_Assembly_06 - ESKM_02_Assembly_13

• Крепление к потолку и полу

ESKM_02_Assembly_01 - ESKM_02_Assembly_05

• Крепление к полу

ESKM_02_Assembly_14 - ESKM_02_Assembly_21

• Крепление к стене

ESKM_02_Assembly_22 - ESKM_02_Assembly_28, а также ESKM_02_Assembly_30

• Крепление к стене (плашмя)

ESKM_02_Assembly_29



 Спецификация

В этом окне вы можете настроить экспорт спецификации в Excel.

Изделия можно сгруппировать и отфильтровать по этажам.

Есть функция добавления запаса.

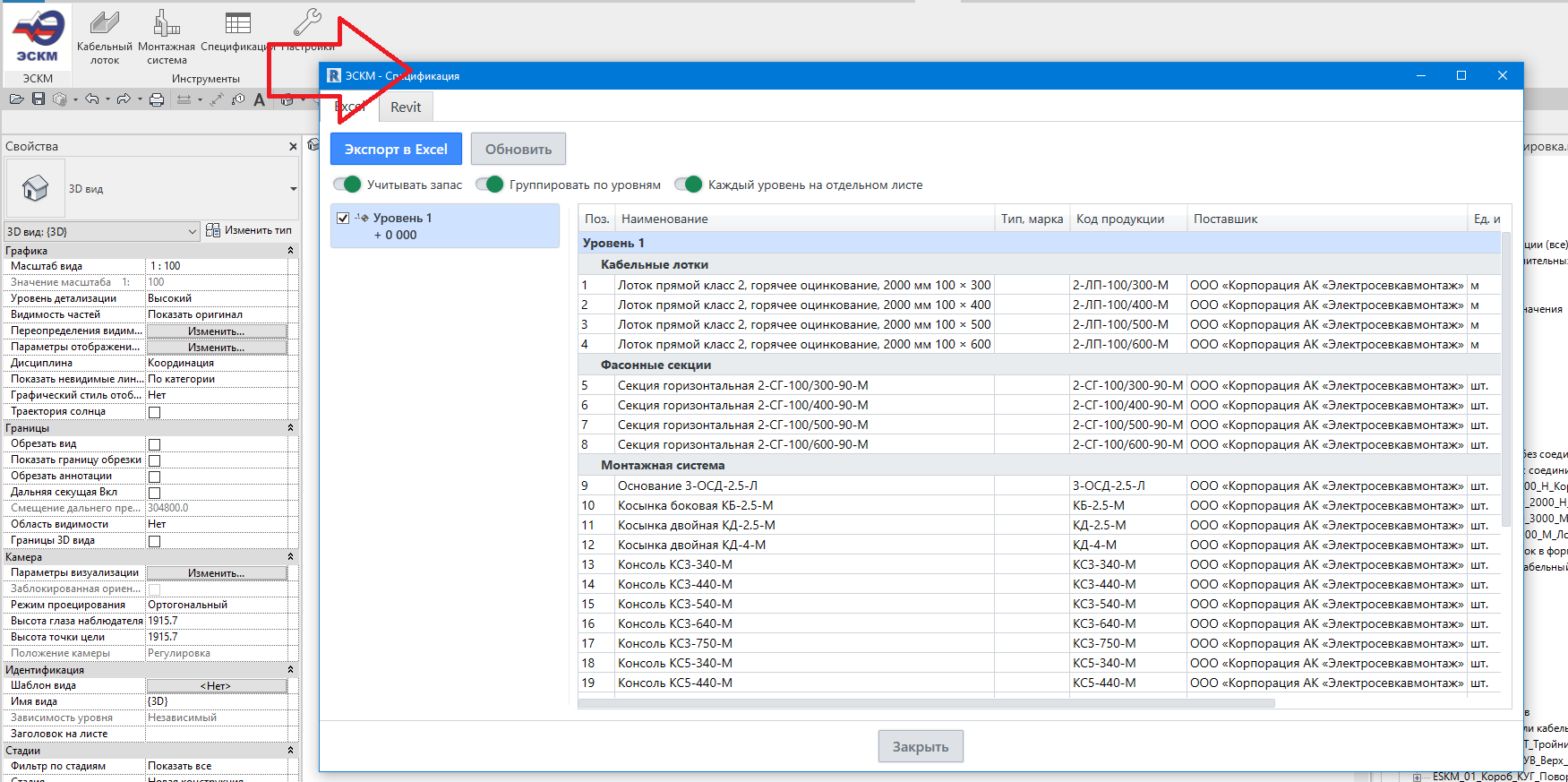

Вкладка Excel

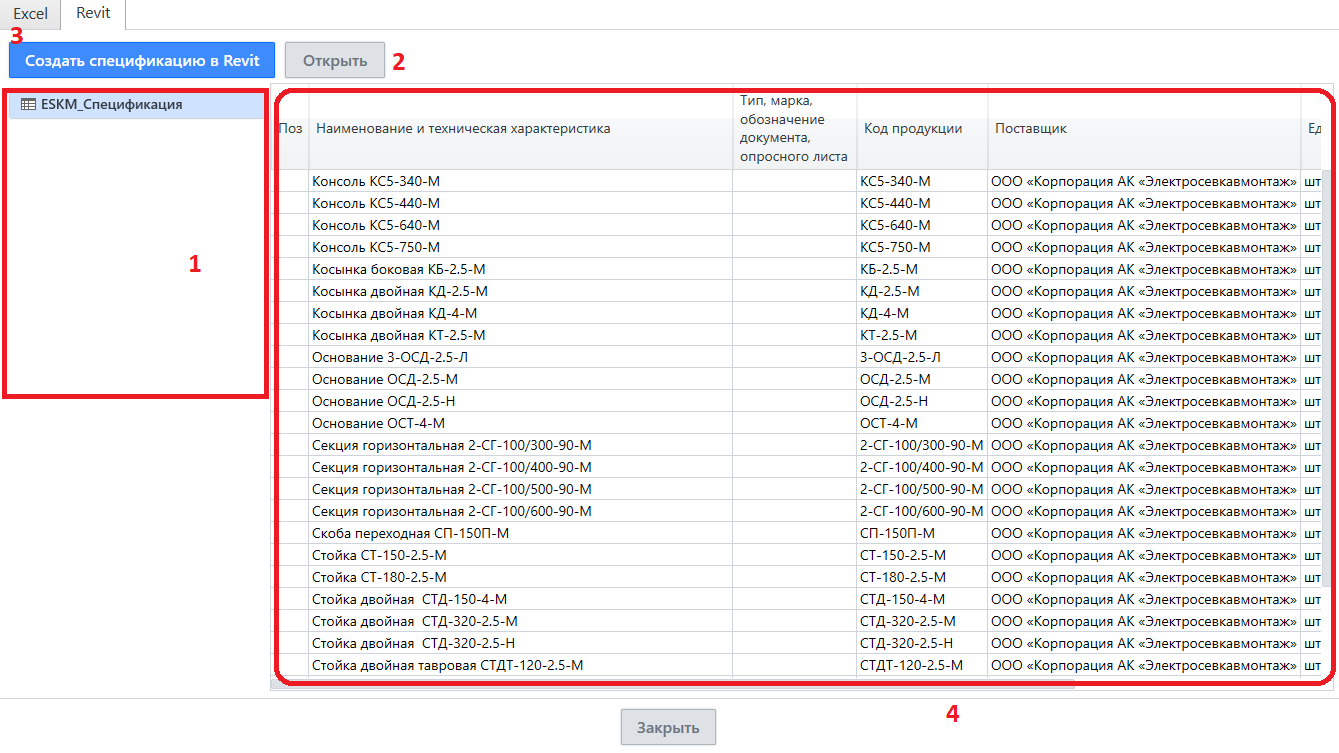

Вкладка REVIT

Обозначения: 1- Список спецификаций Вы можете создавать несколько спецификаций и применять им разные настройки фильтрации и группировки. Здесь будет представлен список спецификаций. 2- Открыть спецификацию Эта кнопка откроет выбранную спецификацию в Revit. 3-Создать спецификацию Будет создана спецификация в Revit. Вы сможете настроить её стандартными инструментами и разместить на листах проекта.

4- Предварительный просмотр спецификации При выборе спецификации вы можете просмотреть её содержимое.
