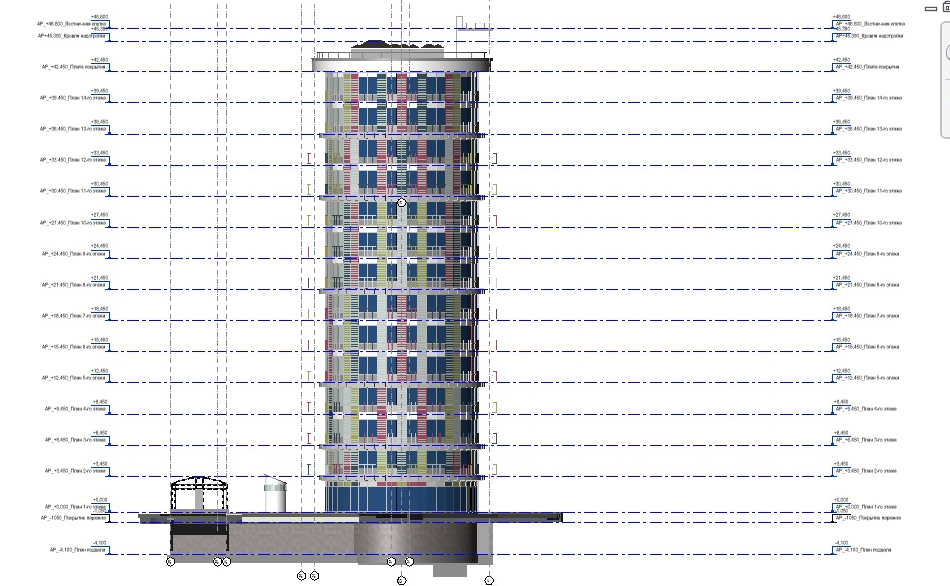

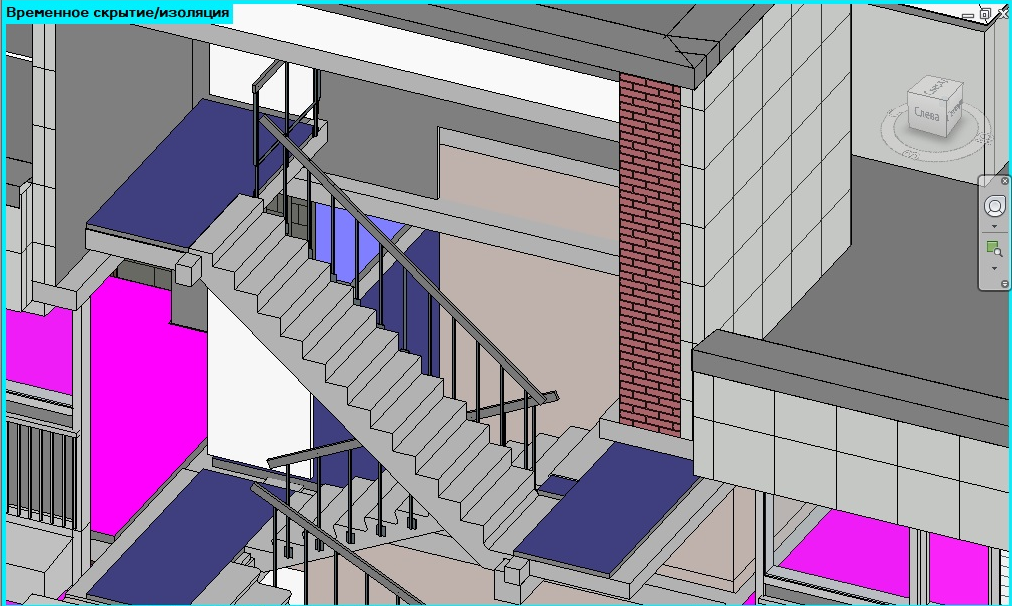

BIM модель здания жилого комплекса

Студия 3DBIM.PRO реализовала Bim-модель здания жилого комплекса, расположенного по адресу г. Санкт-Петербург, ул. Парфеновская, д.1

Для реализации подобного проекта необходимо:
– Bim-Стандарт или ТЗ на разработку модели
– Комплект чертежей проекта жилого комплекса в формате .dwg
– Если есть, пример архитектурного проекта в ПО Autodesk® Revit® в формате .rte

Поставленные задачи:
– Bim-модель разрабатывается для анализа проектных решений и снятия количественных показателей, а также для дальнейшей работы с ней;
– Модель должна быть удобочитаемой, однозначно-трактуемой и редактируемой при последующей работе;
– По прилагаемым материалам (комплект чертежей) необходимо построить модель здания, состоящего из жилой части и подземного паркинга. Модель создается в ПО Autodesk® Revit® 2017.

Основные требования к созданию модели:
– Базовая точка проекта находится в абсолютном нуле (точка с координатами 0,0,0)
– Пересечение осей 1/А расположено в базовой точке проекта
– Наименования семейств, групп должно быть лаконичным и однозначно характеризовать назначение элементов модели. Не допускается дублирования одинаковых элементов с различными наименованиями
– Все элементы модели должны быть точно привязаны к осям. Все системные привязки должны быть кратны 5.00мм
– Журнал предупреждений (Review Warnings) должен содержать минимально возможное количество замечаний
– Элементы стен не должны быть присоединены к элементам перекрытий. Подрезка и стыковка элементов выполняется инструментом Соединить (Join)
– Коллизии не более 2см
– Все входящие в группу элементы должны находится в пространстве одного рабочего набора.
– При моделировании площадных объектов (перекрытий) различные фрагменты моделируются разными элементами. Не допускается создание лежащих в одной плоскости элементов на базе одного эскиза.
– Не допускается использования импортированных элементов графики. Файлы подложки располагаются в модели Связями (Link)
– Генплан и окружение выполняется инструментом Перекрытие (Floor)
– Также необходимо в свободной форме в процессе работы вести журнал замечаний, куда заносятся спорные места и узлы модели, с указанием их расположения в проекте. По окончании работ предоставить журнал Заказчику

СРОК реализации проекта: 40 календарных дней.
