Обзор BIM-моделей Revit электроустановочной продукции Werkel

Каталог BIM-моделей электроустановочной продукции Werkel (ООО «ВЕРКЕЛЬ») - механизмов и рамок - содержит загружаемые семейства Autodesk Revit.

СКАЧАТЬ МОДЕЛИ

Состав и характеристика каталога семейств

Выключатель одноклавишный с подсветкой и без
Выключатель двухклавишный с подсветкой и без
Сенсорный выключатель двухклавишный с подсветкой
Сенсорный выключатель одноклавишный с подсветкой
Розетка двойная с заземлением
Розетка с заземлением
Рамка для двойной розетки
Рамка на все посты

Общее количество семейств – 8 шт, типоразмеров – 260 шт. Формат семейств – RFA. Общие параметры семейства – ФОП 2019. Семейства выполнены в детализации LOD300.

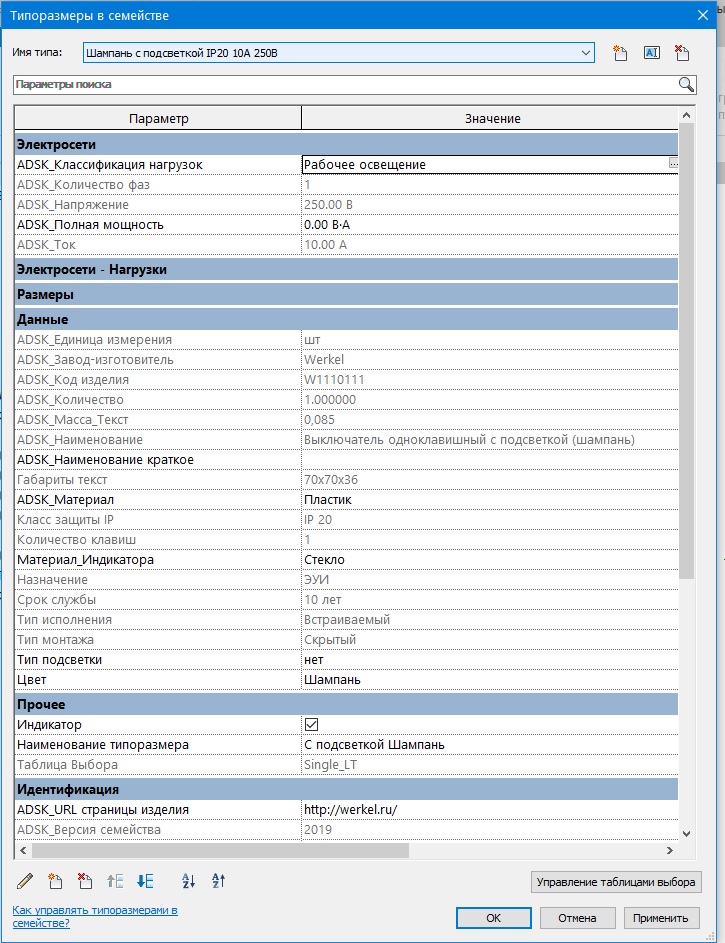

Семейства сформированы типоразмерами. Значения параметров осуществлено с применением таблиц поиска (*.csv).

Признаками, по которым семейства делятся на типоразмеры, являются: серия, текстура изделия, наличие подсветки или wi-fi, IP, ток, напряжение.

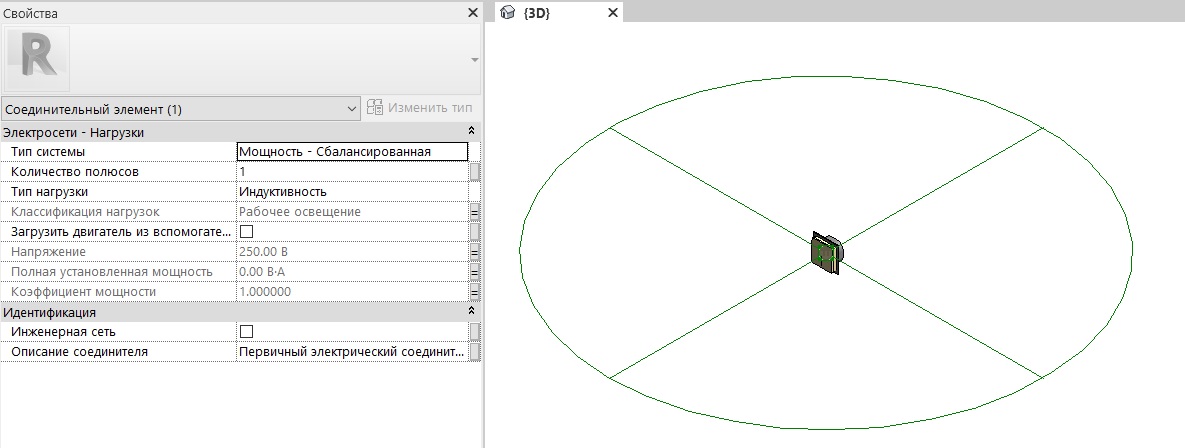

Соблюдены правила подключения. Например, для розетки:

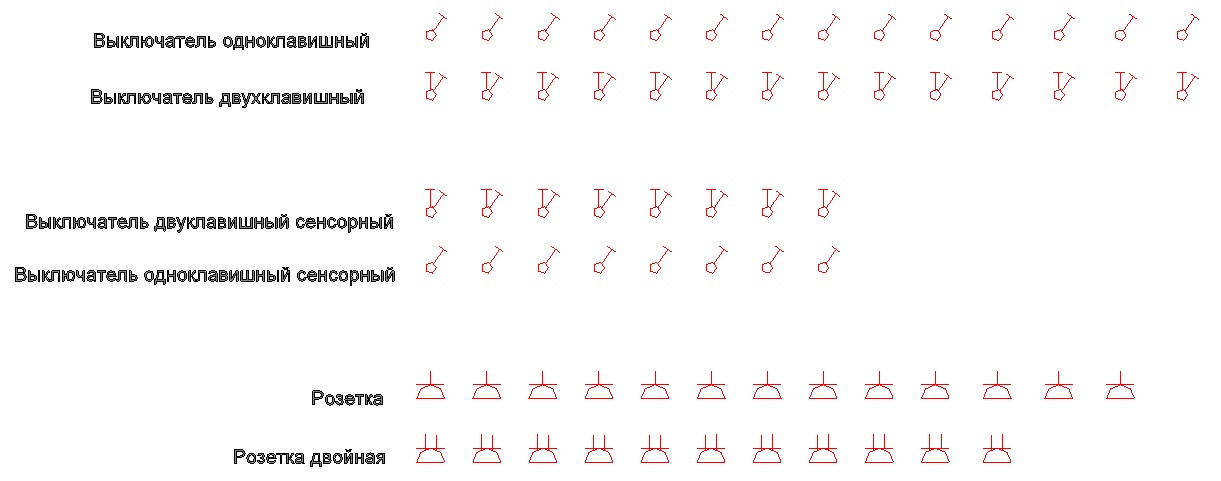

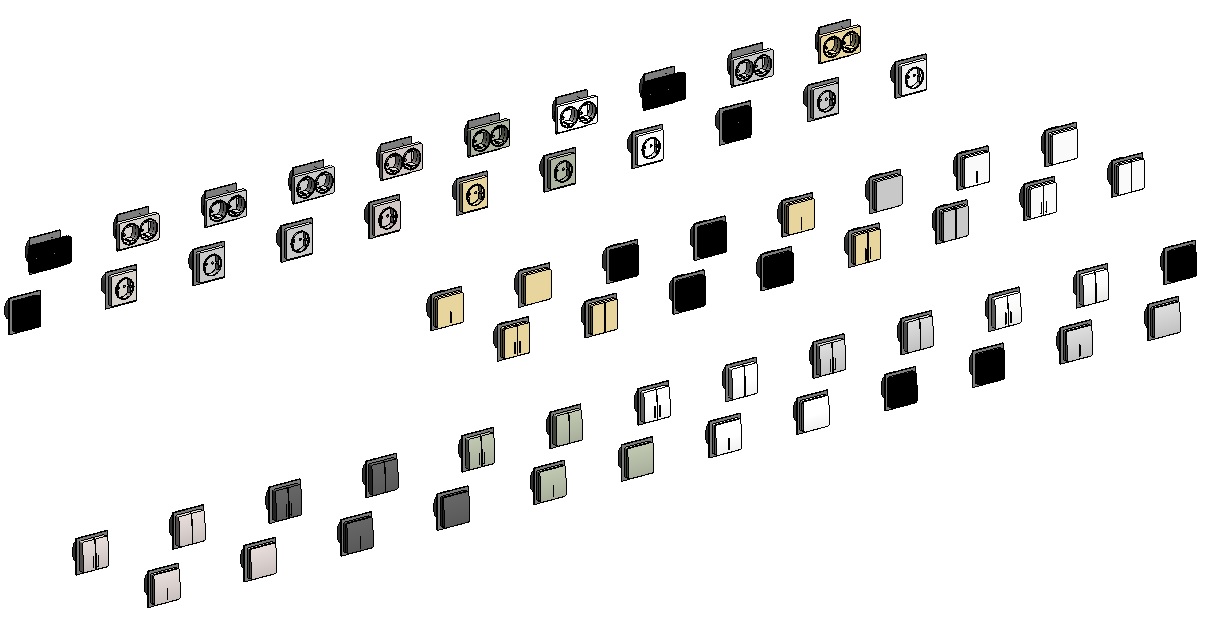

При высоком уровне детализации семейство представляет собой реальную геометрию, при среднем и низком уровне детализации – УГО. УГО разработано в соответствии с ГОСТ и является вложенным семейством в категории элемента.

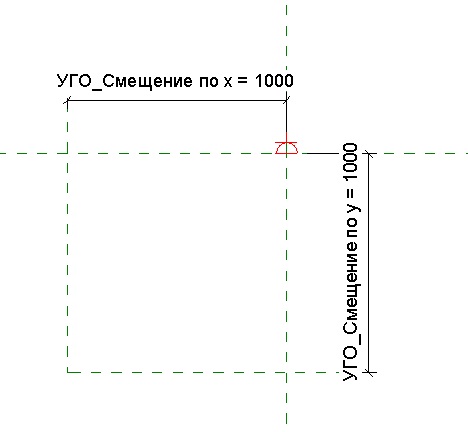

УГО - масштабируемое и его положение можно менять без изменения положения модели элемента.  УГО создано в той же категории, что и элемент, обозначаемый данным УГО.

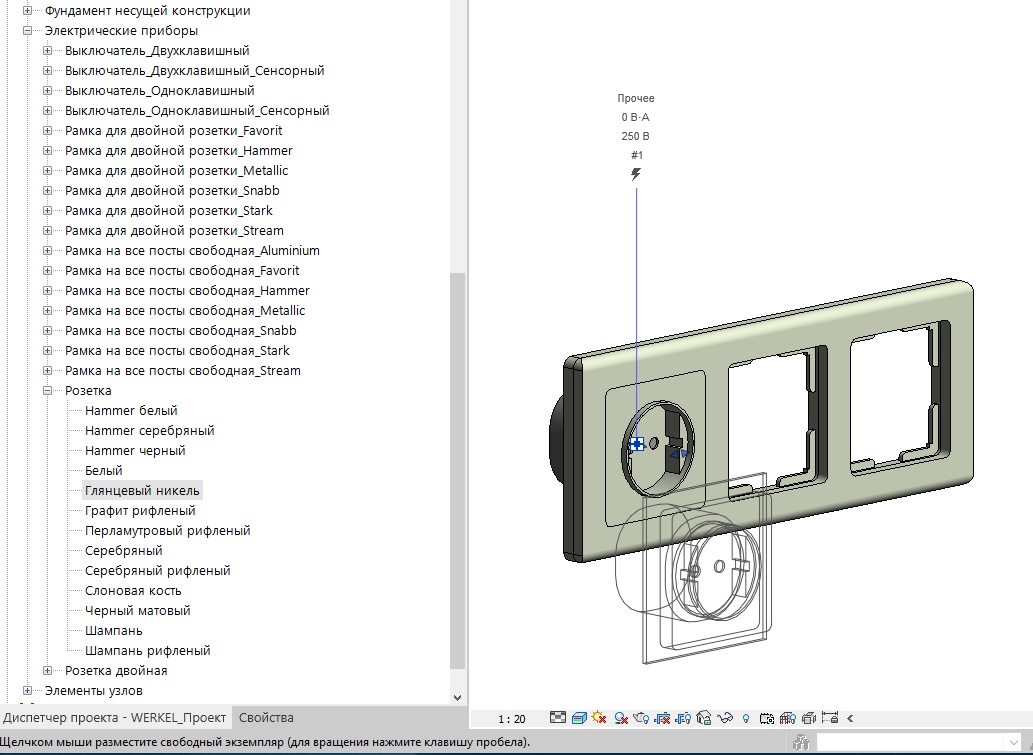

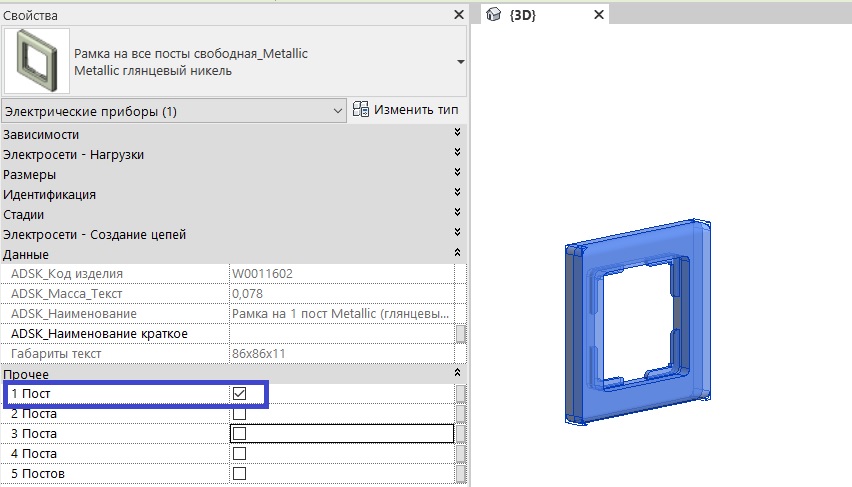

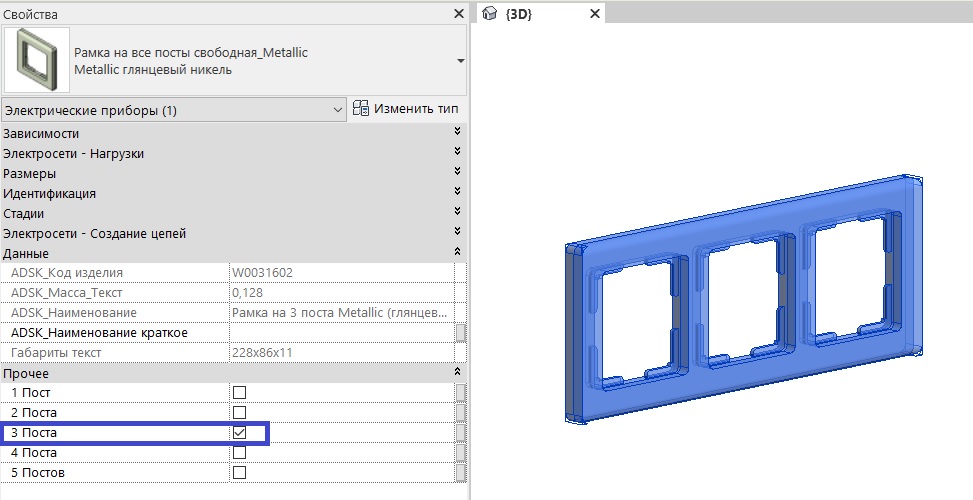

Семейства рамок имеют настройку на количество постов – отверстий для установки механизмов.

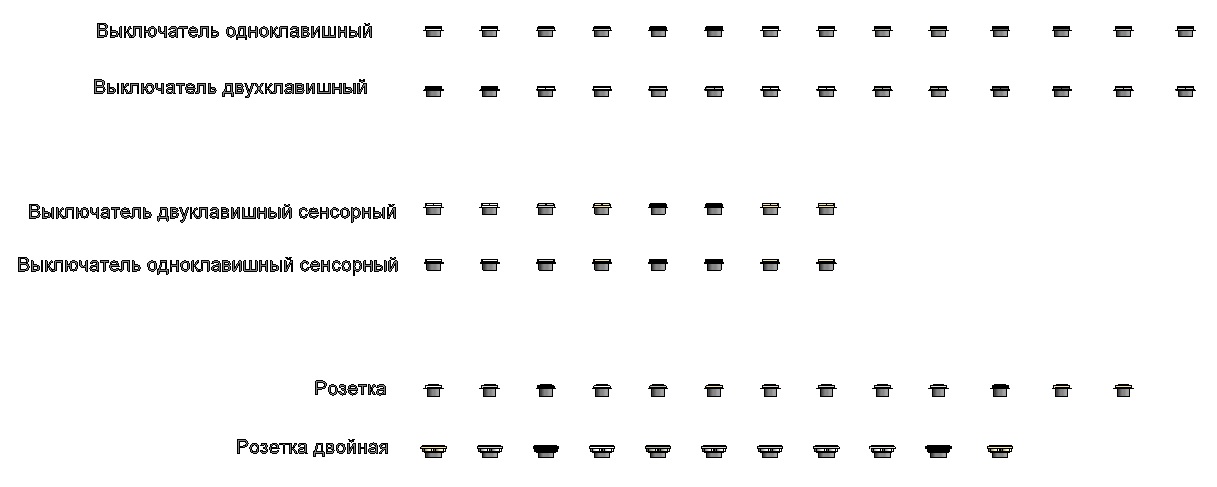

Все типоразмеры семейств загружены в проект в формате RVT. Перечень семейств указан в Диспетчере проекта в разделе Семейства: Выключатели и Электрические приборы.

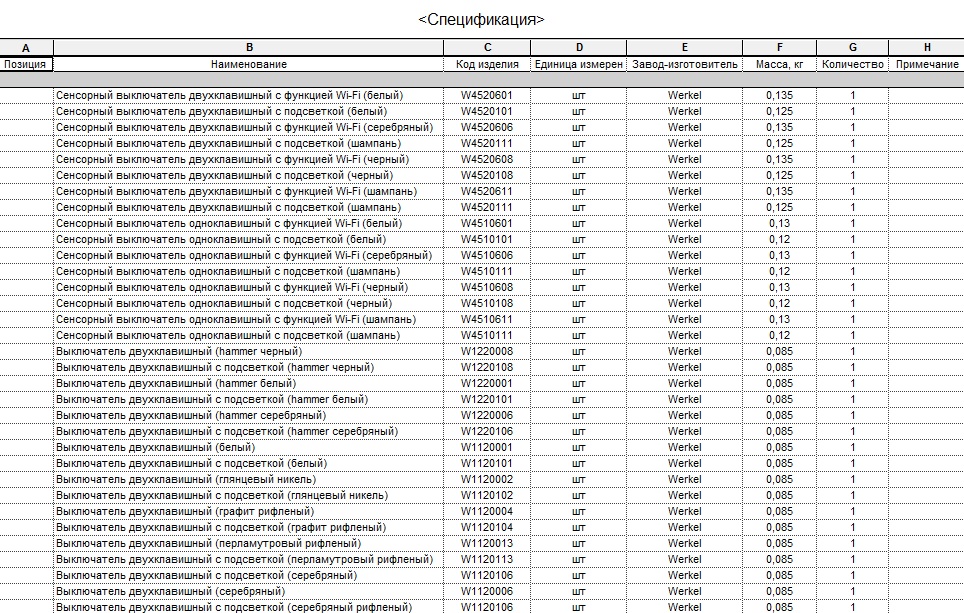

В проекте разработана Спецификация в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов» для подсчета количества изделий и листы.

 BIM-модели электроустановочной продукции Werkel вы можете скачать по ссылке.
