Для компании Абрадокс был создан каталог семейств трубопроводной арматуры в REVIT, а также 3D моделей и чертежей. Опыт работы компании начался в 1994 и сегодня это один из ведущих участников рынка производства и поставок трубопроводной арматуры в Российской Федерации.
Основное направление деятельности компании – поставка ассортимента трубопроводной арматуры марки ABRA для систем тепло-, водо- и газоснабжения в ЖКХ, строительстве, пищевой, химической, бумажной, нефтегазодобывающей, транспортирующей, перерабатывающей и других отраслях промышленности.
Основные области применения – трубопроводы, транспортирующие воду, сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементная, теплоносители и нейтральные среды, в том числе газы – воздух, азот и т.д.
Каталог содержит более 50 загружаемых семейств категории «Арматура трубопроводная»:
Версия файлов Autodesk Revit – 2018. Формат семейств – RFA. Общие параметры семейства – ФОП 2017. Семейства выполнены в детализации LOD300. Изменение параметров настроено таблицами выбора.
Деление на семейства происходит по признаку наименования и особенностей конструкции изделий.
Типообразующими являются параметры DN и PN. Количество типоразмеров в семействе – до 52 шт.

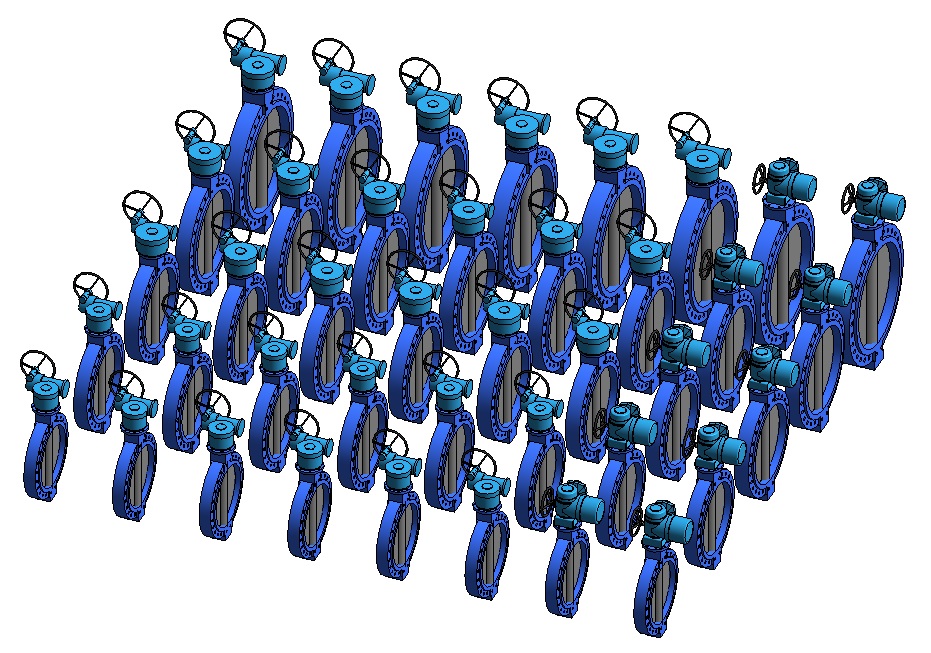

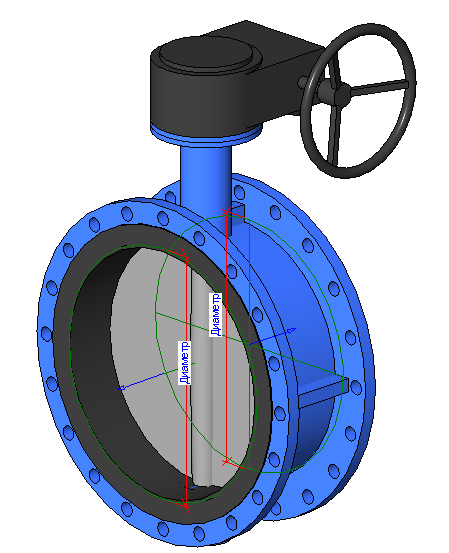

В семействах задвижек и затворов настроен выбор типа управления:
а также выбор материала седла, диска и затвора, электропривода и его класса защиты:

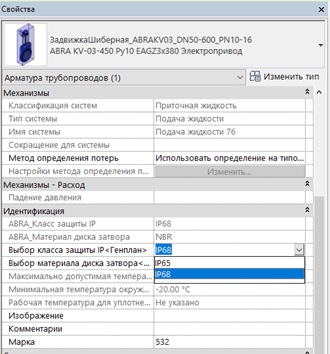

Класс защиты не влияет на артикулы и наименования изделий. Выбирается один из вариантов IP пользователем в семействе как параметр экземпляра. Выбранный класс отображается в общем параметре ABRA_Класс защиты IP и выводится в спецификацию, как и электропривод в параметре ABRA_Тип привода.

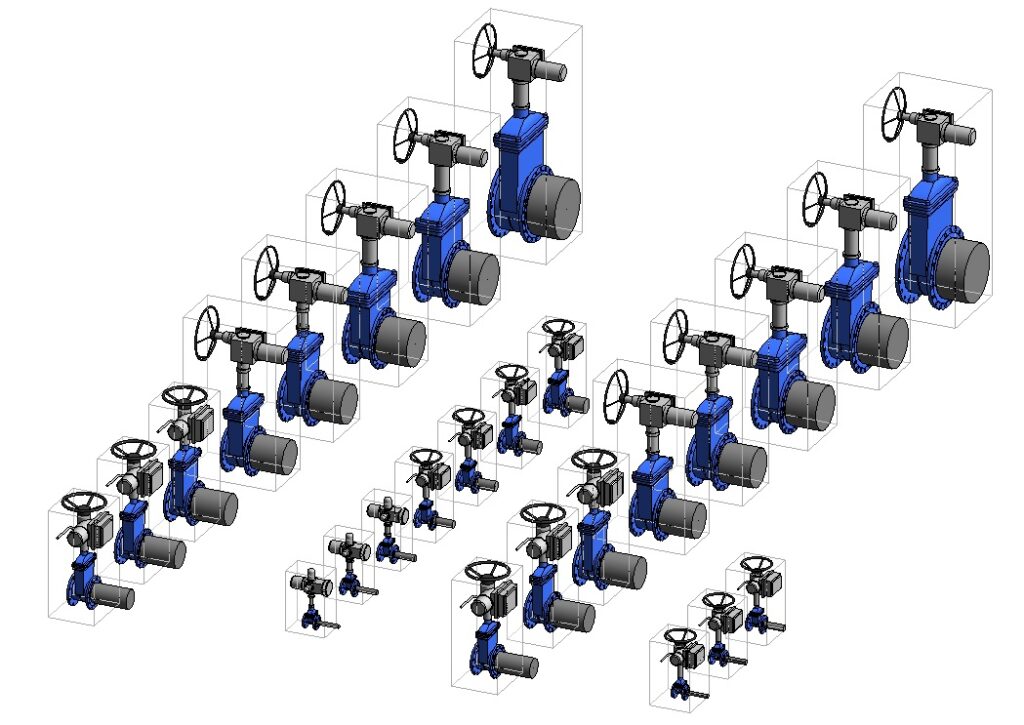

В данных семействах предусмотрена технологическая зона в виде параллелепипеда на высоту штока с включением приводов. Она выполнена с помощью вложенного семейства.

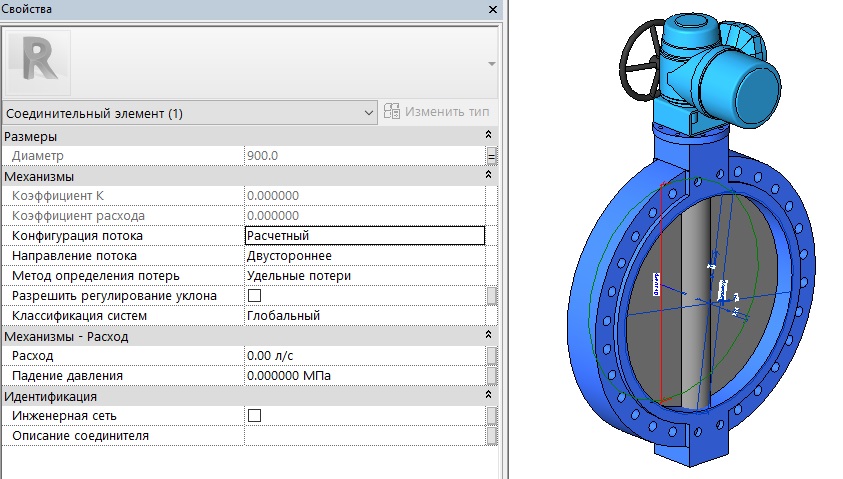

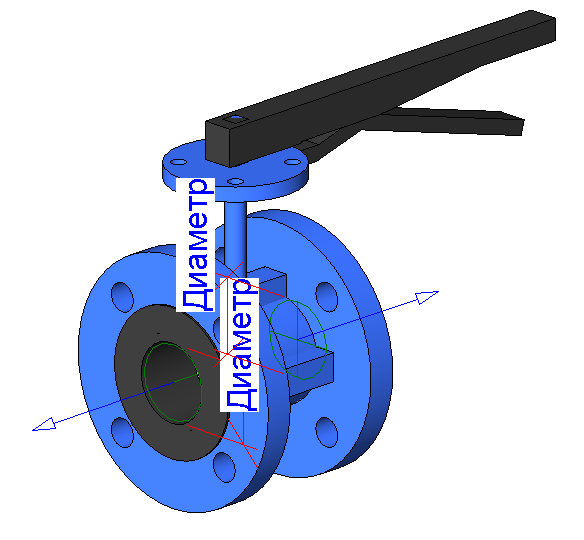

Соблюдены правила подключения.

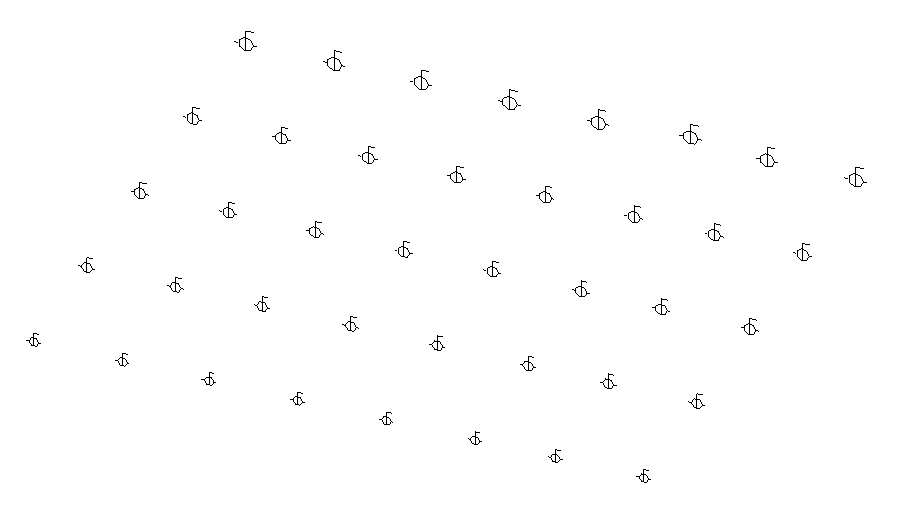

При включении низкой детализации модель отображается как УГО (условно-графическое обозначение). УГО реализовано как вложенное семейство в категории «Арматура трубопроводная» и соответствует ГОСТ 21.210-2014.

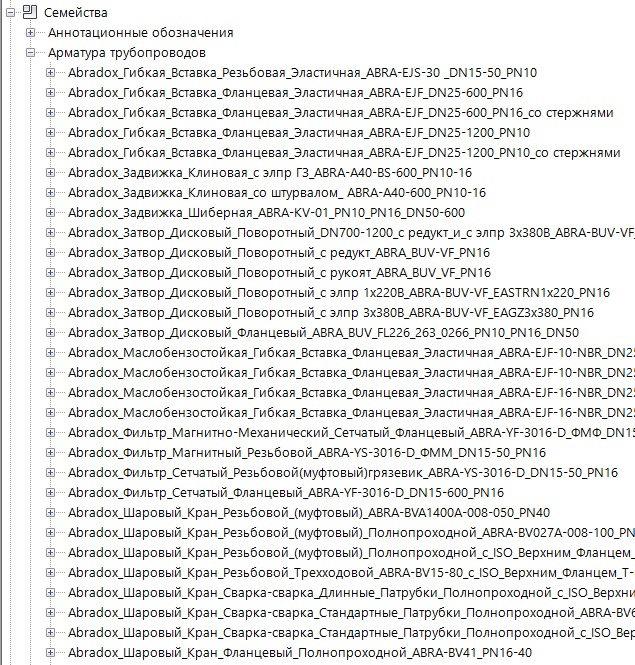

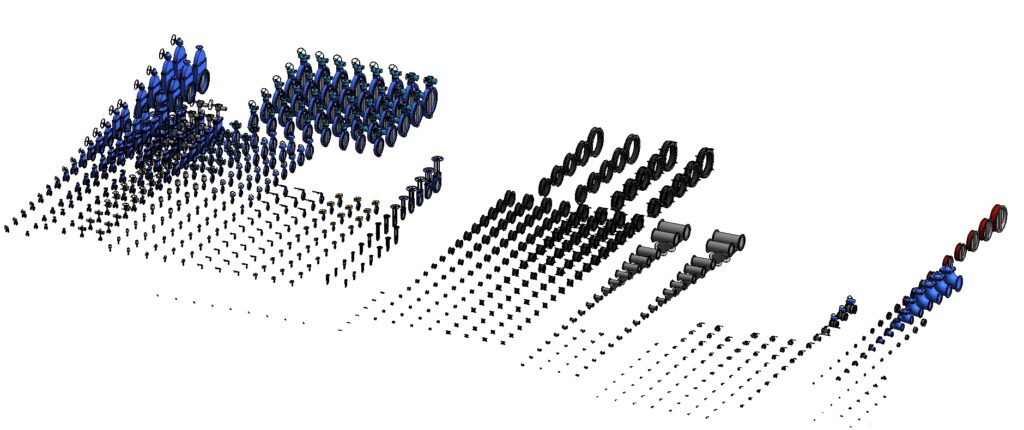

Семейства загружены в проект. Все загруженные типоразмеры семейств находятся в Диспетчере проекта в разделе Семейства.

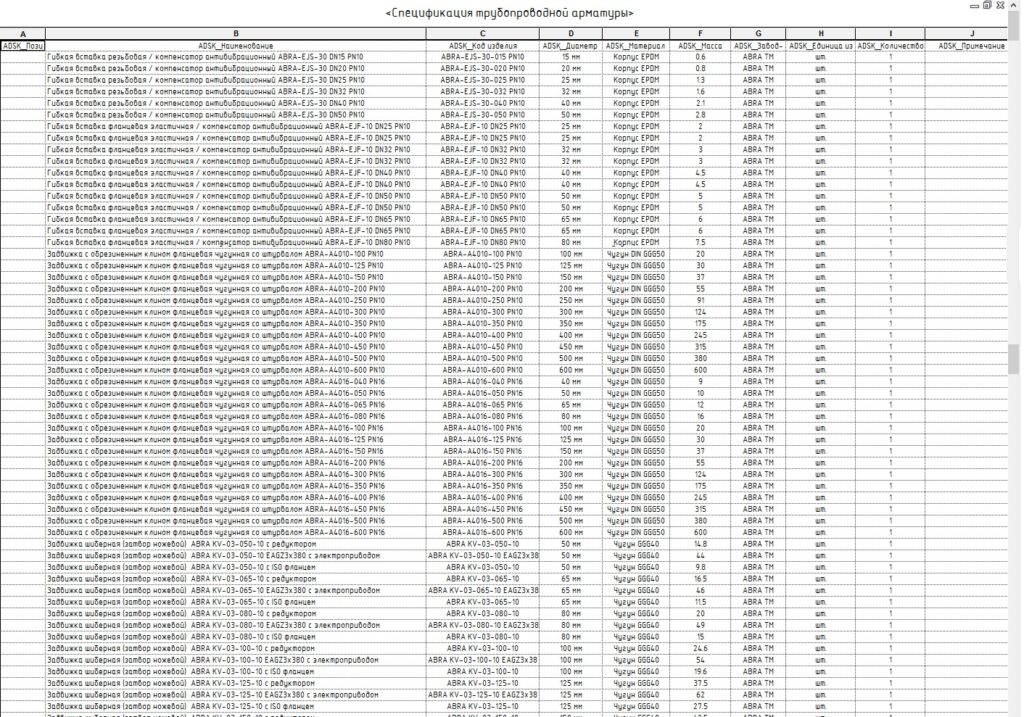

Спецификация реализована в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов».

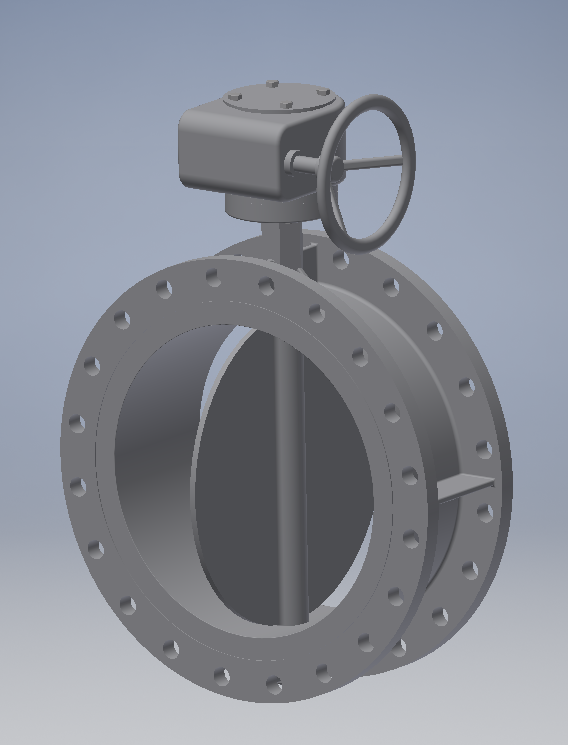

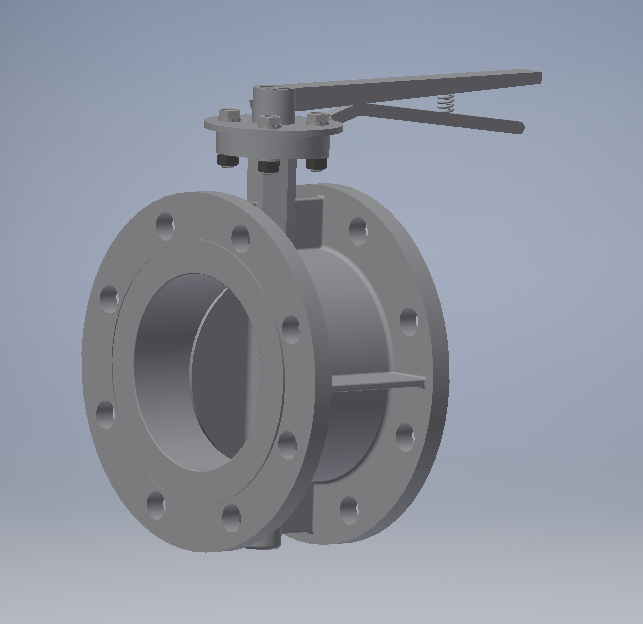

В Inventor Autodesk выполнены 3D модели того же ассортимента трубопроводной арматуры:
Версия Inventor – 2018, формат – .stp, уровень детализации – для демонстрации или проектов инженерных систем.
2D чертежи в формате .dwg, выполнены в AutoCAD Autodesk 2018. Уровень детализации – для демонстрации или проектов инженерных систем. На чертежи нанесены габаритные и присоединительные размеры.
