REVIT. BIM-модели трубчатых радиаторов GUARDO

Скачать семейства данного производителя вы можете в нашей библиотеке.

GUARDO - это отопительные приборы итало-российского производства на основе качественных материалов с гарантией до 20 лет и соответствуют российским техническим требованиям.

Радиаторы отличает надёжность, которая достигается за счёт использования высокачественных материалов и проверенных производственных технологий. Изделия проходят обязательный выходной контроль. Радиаторы предназначены для применения в закрытых системах водяного отопления жилых, административных и общественных зданий. Установка на ГВС не допускается.

• Рабочее давление: 10 бар
• Испытательное давление: 15 бар
• Макс. температура: 95°C
• Теплоноситель: вода или антифриз

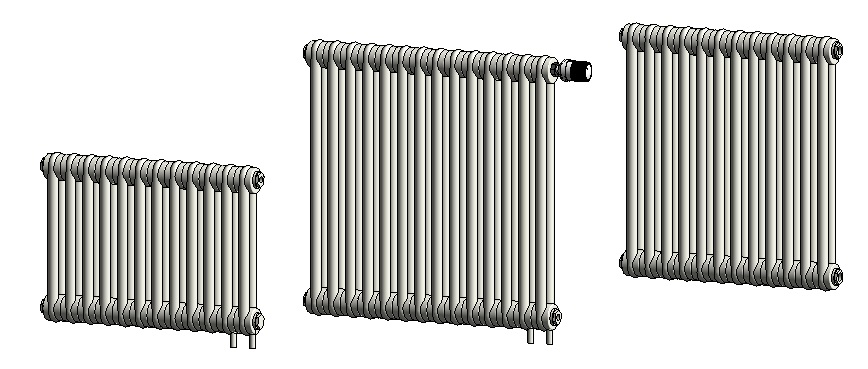

Каталог содержит два семейства двухтрубчатых радиаторов:

• Трубчатый радиатор GUARDO PILON (BK), Боковое подключение, 60 типоразмеров
• Трубчатый радиатор GUARDO PILON (NK), Нижнее подключение, 60 типоразмеров

Радиаторы GUARDO PILON (BK):

• Высота - 200 - 650 мм
• Длина - 300 - 2 700 мм
• Глубина - 65 мм
• Материал - Сталь
• Тип подключения- Боковое
• Диаметр подключения - 1/2”

Радиаторы GUARDO PILON (NK):

• Высота - 200 - 1200 мм
• Длина - 300 — 2 700 мм
• Глубина - 65 мм
• Материал - Сталь
• Тип подключения - Нижний
• Диаметр подключения - 1/2”

Так как семейства радиаторов состоят из очень большого количества типоразмеров, они имеют сопутствующие файлы, содержащие Каталог типоразмеров в формате .txt с тем же названием что и имя файла семейства.

Формат загружаемых семейств – RFA. Семейства выполнены в детализации LOD300 и разработаны на основе шаблона «Метрическая система, типовая модель». В данных семействах использованы файлы общих параметров Autodesk – ФОП 2019.

• Тип - Радиатор стальной трубчатый
• Подтип - с боковым подключением / с нижним подключением
• Имя подкатегории для основной геометрии модели – Радиатор

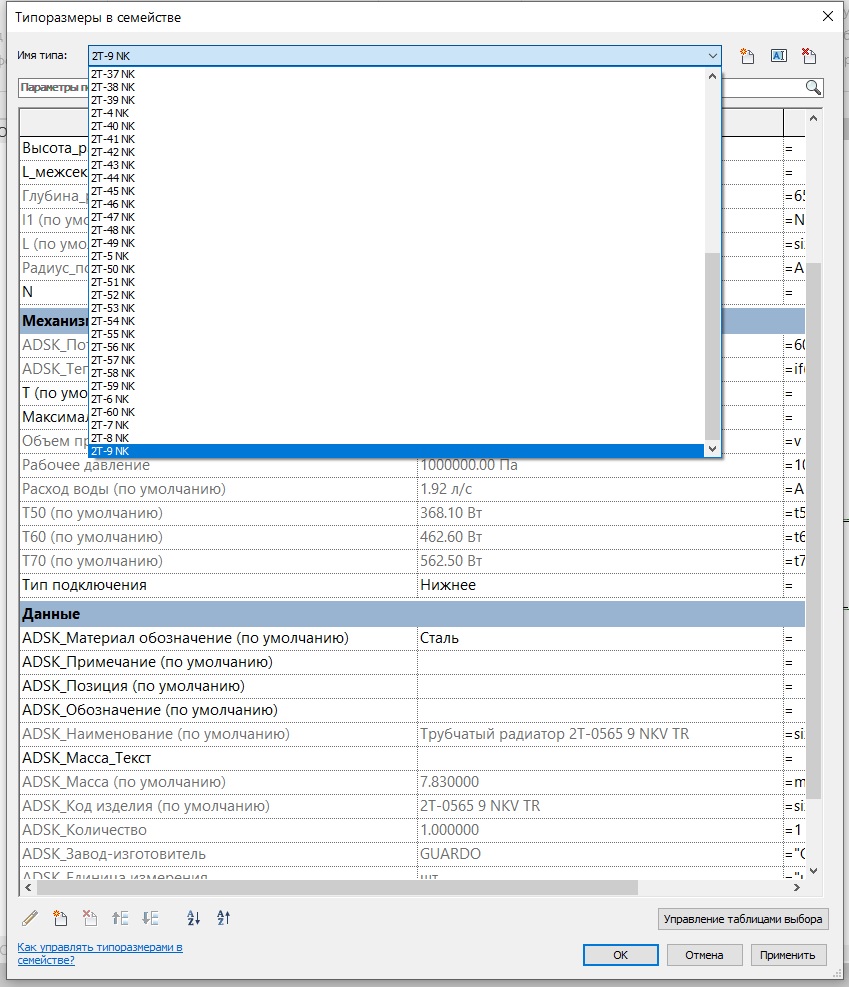

Семейства содержат необходимые технические и идентификационные данные о продукции, которые можно просматривать в Типоразмерах в семействе.

• ADSK_Наименование
• ADSK_Наименование краткое
• ADSK_Код изделия
• ADSK_Материал наименование
• ADSK_Диаметр
• ADSK_Единица измерения
• ADSK_Масса, кг
• ADSK_Изготовитель
• ADSK_URLстраницы изделия
• ADSK_Примечание
• ADSK_Позиция
• ADSK_Тепловая мощность
• ADSK_Расход жидкости
• ADSK_Потеря давления жидкости
• ADSK_Группирование в семейства Габаритные размеры, мм (ДхВхШ)
• Рабочее давление, бар
• Рабочая среда
• Температура рабочей среды
• Назначение
• Тип подключения
• Максимальная температура теплоносителя, °С
• Рабочее давление, бар
• Межосевое расстояние, мм

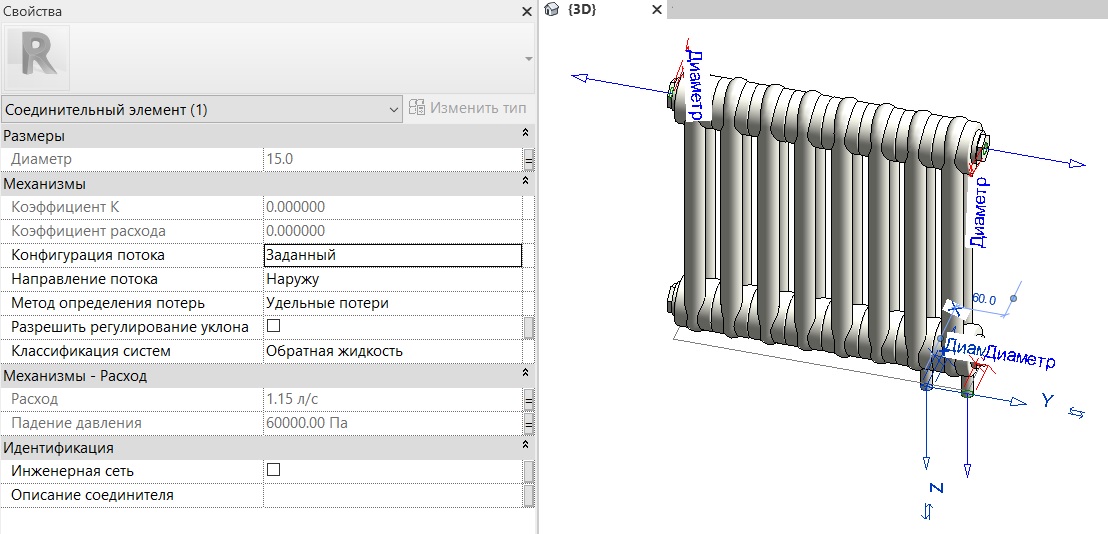

Во всех семействах соблюдены правила подключения.

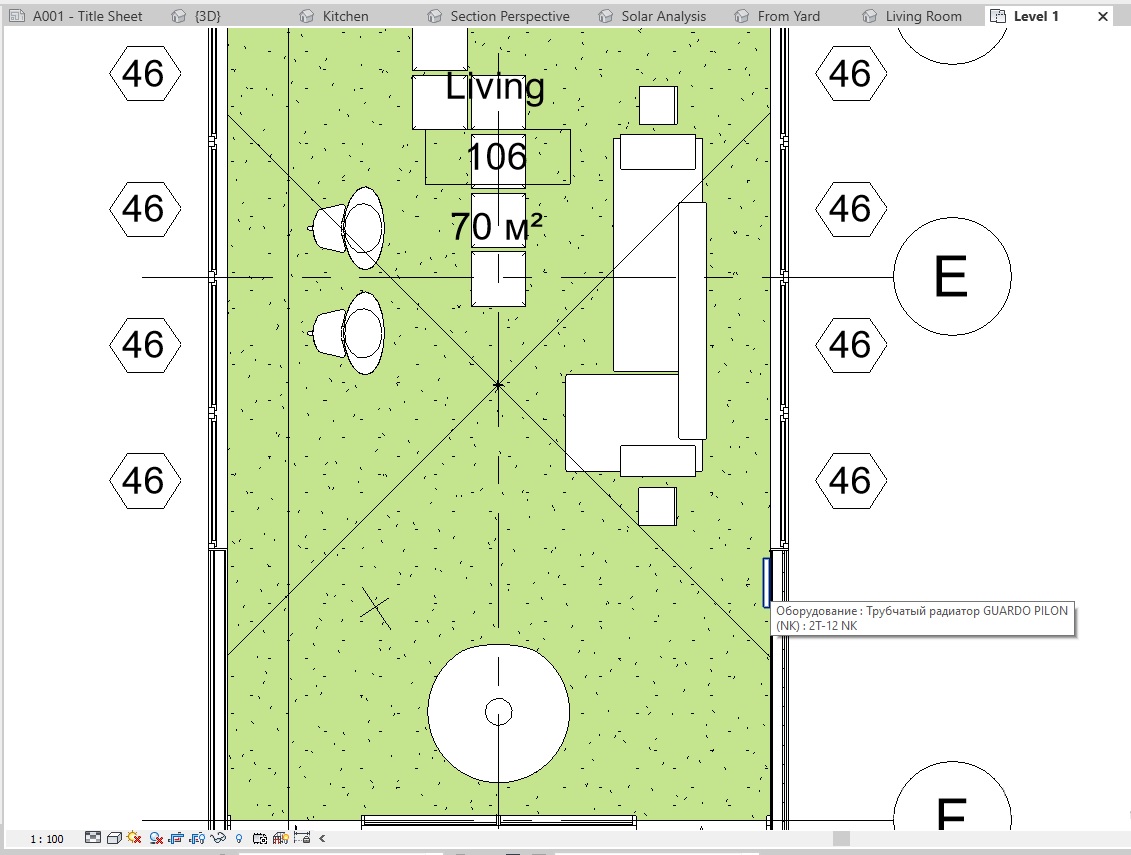

Радиаторы на низком уровне детализации отображаются линиями модели.

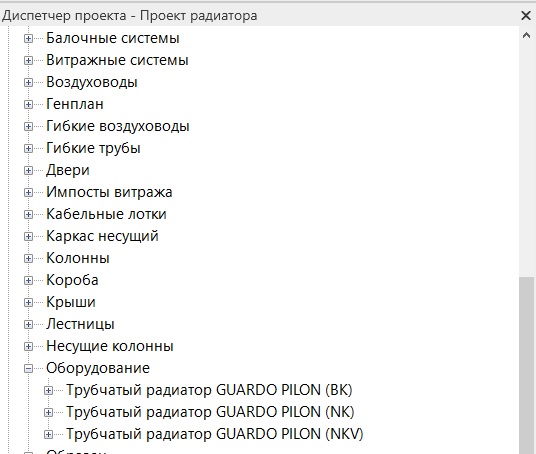

Семейства загружены в проект. Все загруженные типоразмеры семейств находятся в Диспетчере проекта в разделе Семейства.

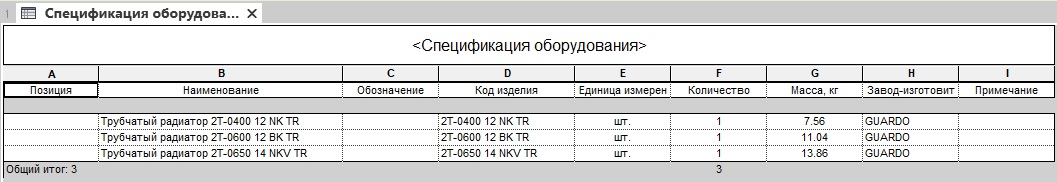

Спецификация реализована в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов».

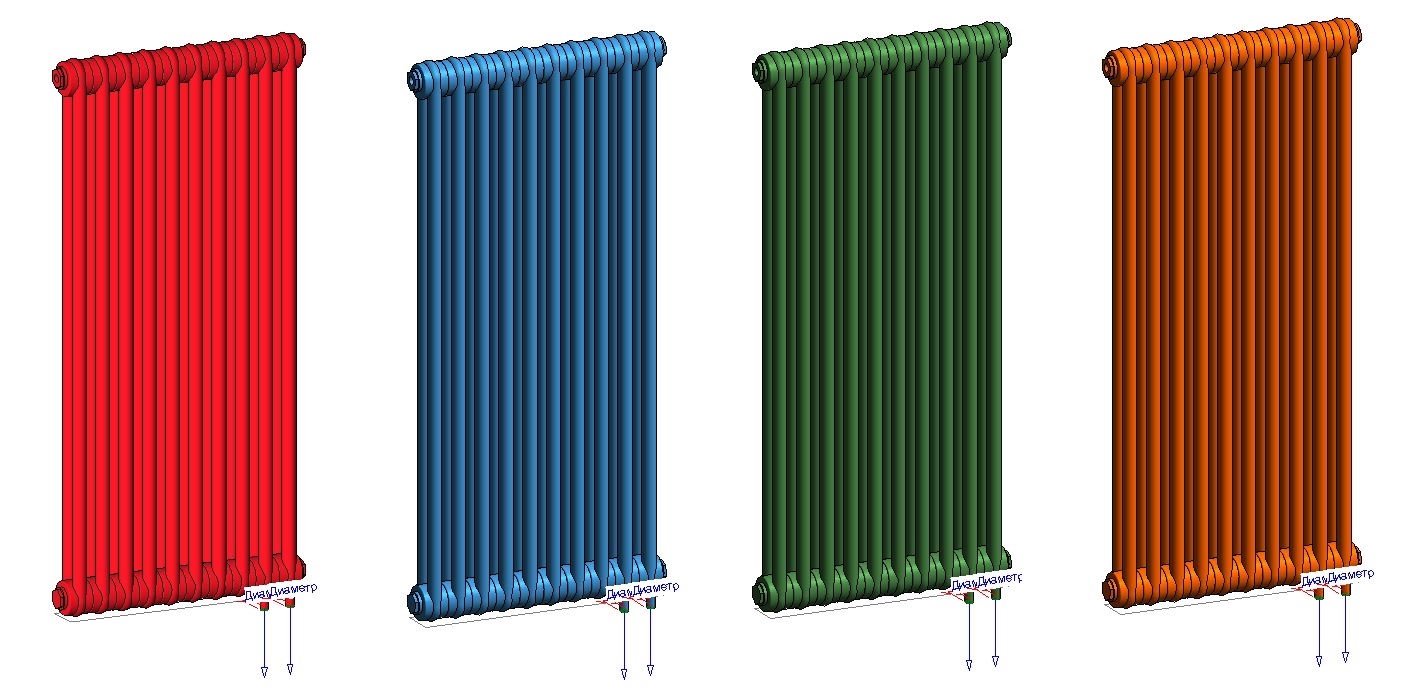

Важное отличительное свойство трубчатых радиаторов GUARDO - эстетичность. Минималистичный, выверенный до мелочей дизайн, гармонично вписывается в большинство стилей интерьера. А разнообразие цветов покрытий данных изделий позволяет создать индивидуальный характер помещения.
