Бренд UNI-FITT компании OOO "Юнифит-Pyc" представлен на российском рынке более 12 лет. За это время ассортимент продукции расширился до 56 товарных групп и более 1 400 наименований и обрел широкую узнаваемость среди профессионалов в области проектирования и монтажа, торговых и обслуживающих организаций.
Изделия проходят гидравлические испытания и испытания на прочность под механическим воздействием. Имеют все необходимые сертификаты и разрешительную документацию Таможенного союза на применение на территории Российской Федерации.

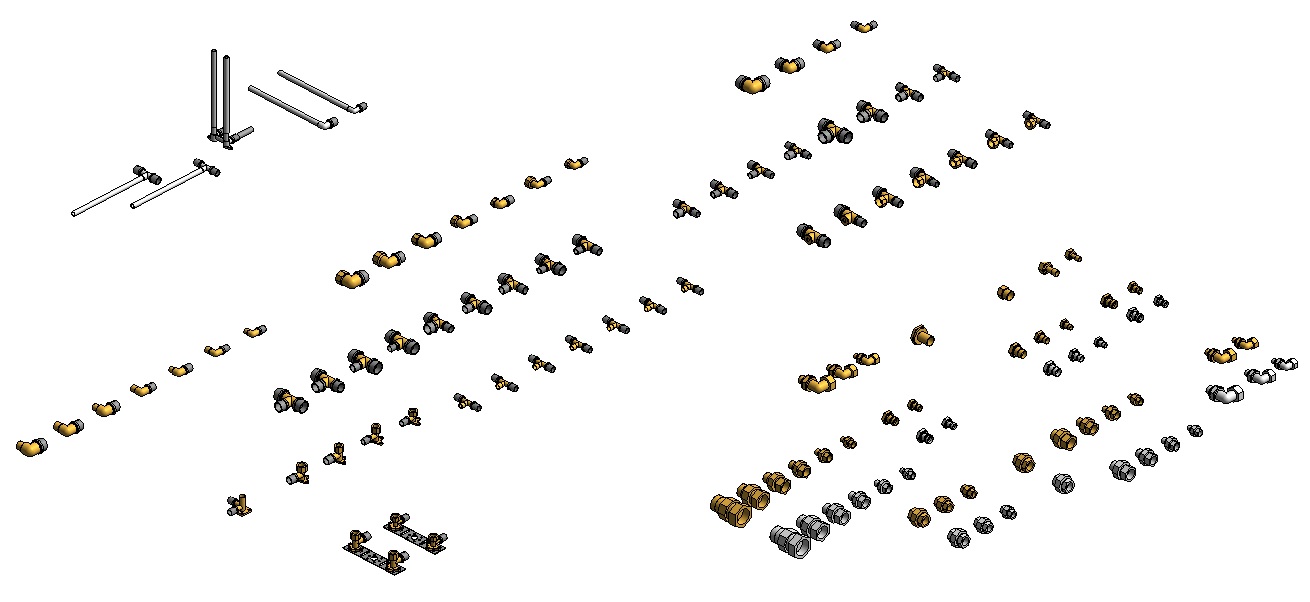

Для компании созданы каталоги параметрических моделей различных изделий в Autodesk Revit 2019. Данная статья посвящена Трубам и аксиальным фитингам.
ВСЕГО: семейств – 24 шт, типоразмеров – 102 шт

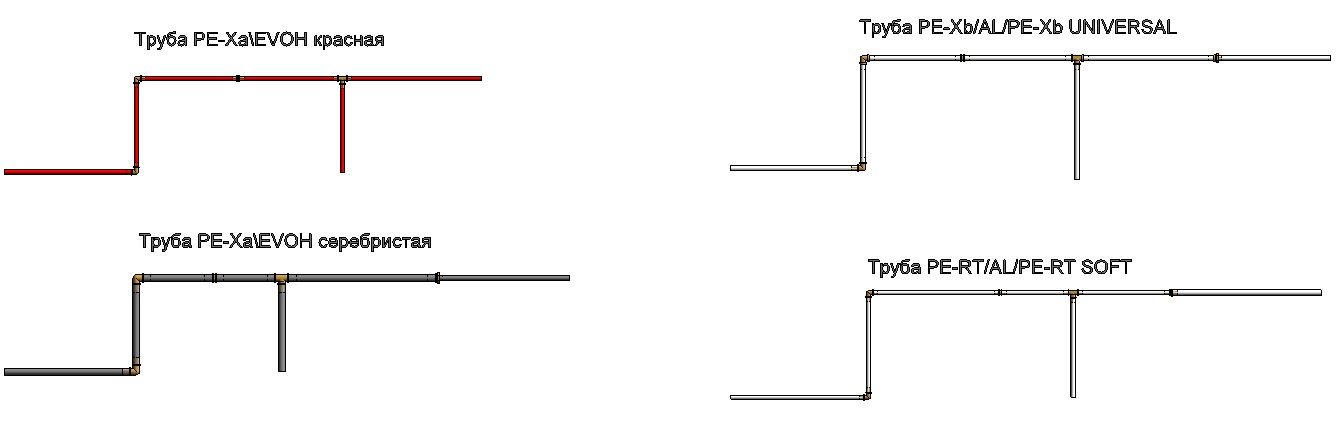

Каталог содержит системные семейства «Трубы» и загружаемые семейства категории «Соединительные детали трубопроводов» . Трубопроводные аксиальные фитинги разработаны с применением таблиц поиска (*.csv). Файлы семейств не содержат типоразмеры. Формат загружаемых семейств – RFA. В данных семействах использованы файлы общих параметров Autodesk – ФОП 2019. Семейства выполнены в детализации LOD300 и разработаны на основе шаблона «Метрическая система, типовая модель».

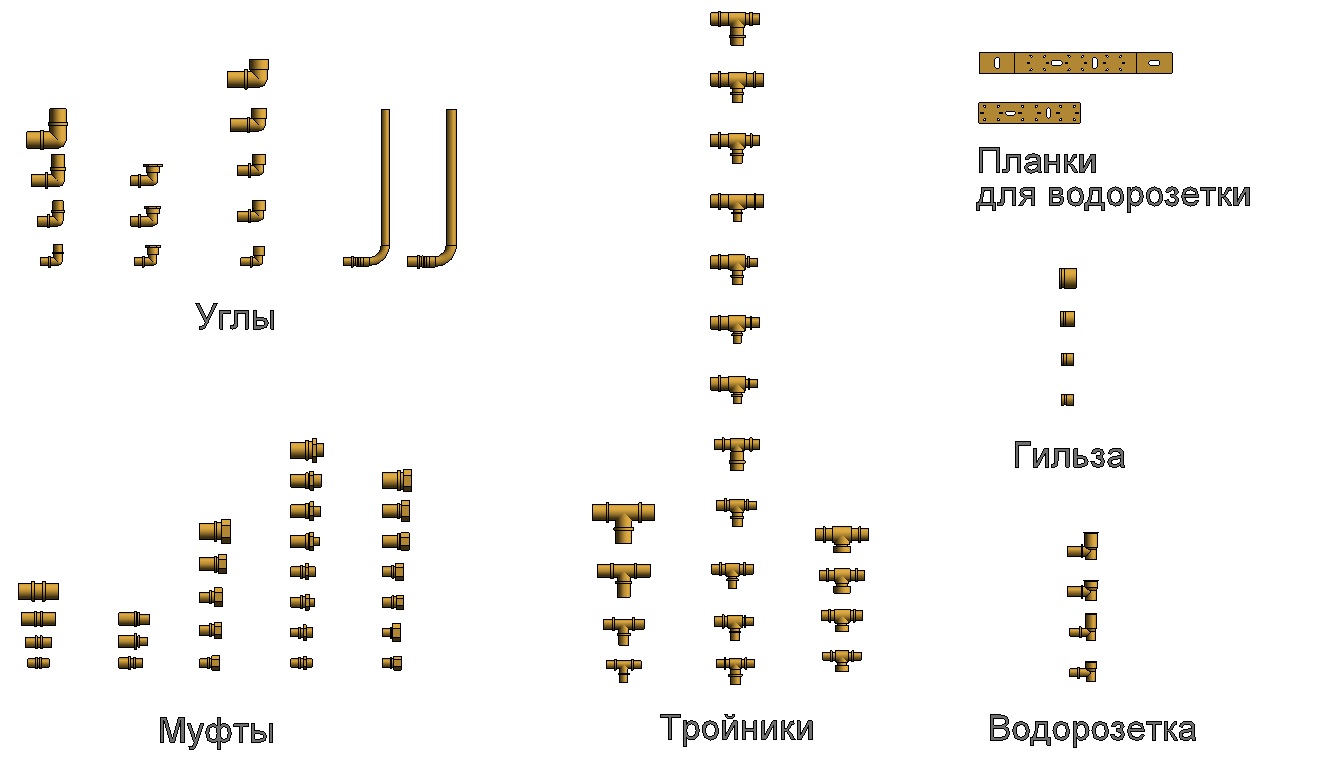

Деление на семейства происходит по принципу наименования изделий.

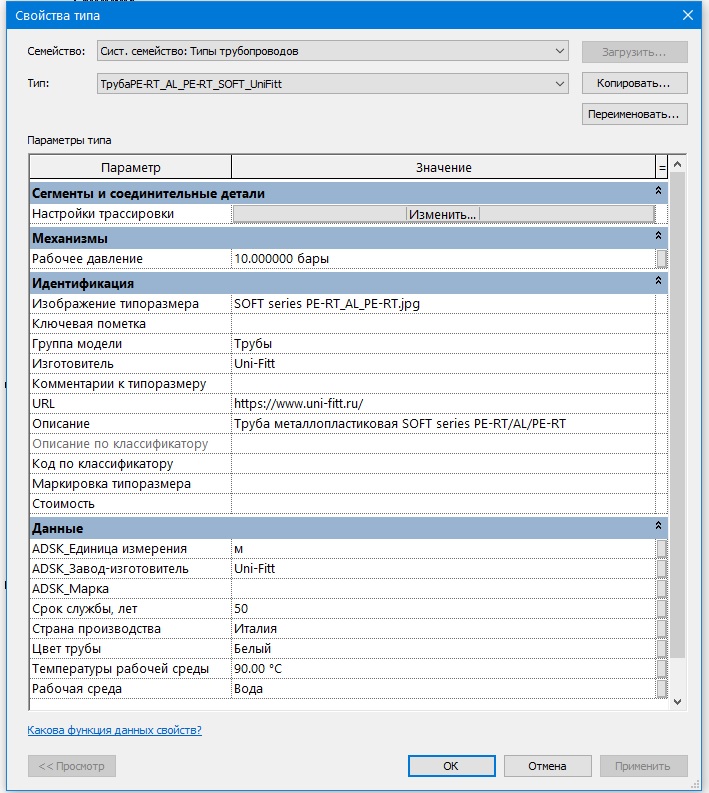

Семейства содержат необходимые технические и идентификационные данные о продукции, которые можно просматривать в Типоразмерах в семействе для загружаемых семейств и в Свойствах типа для системных семейств.

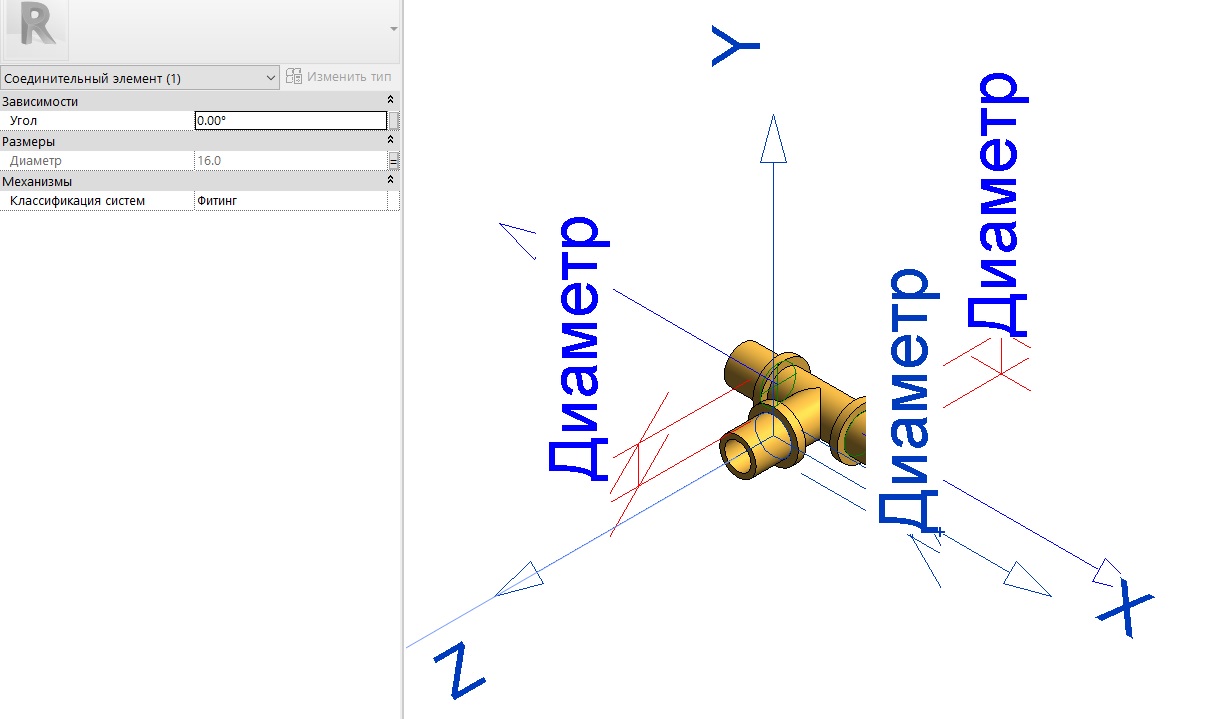

Во всех семействах соблюдены правила подключения.

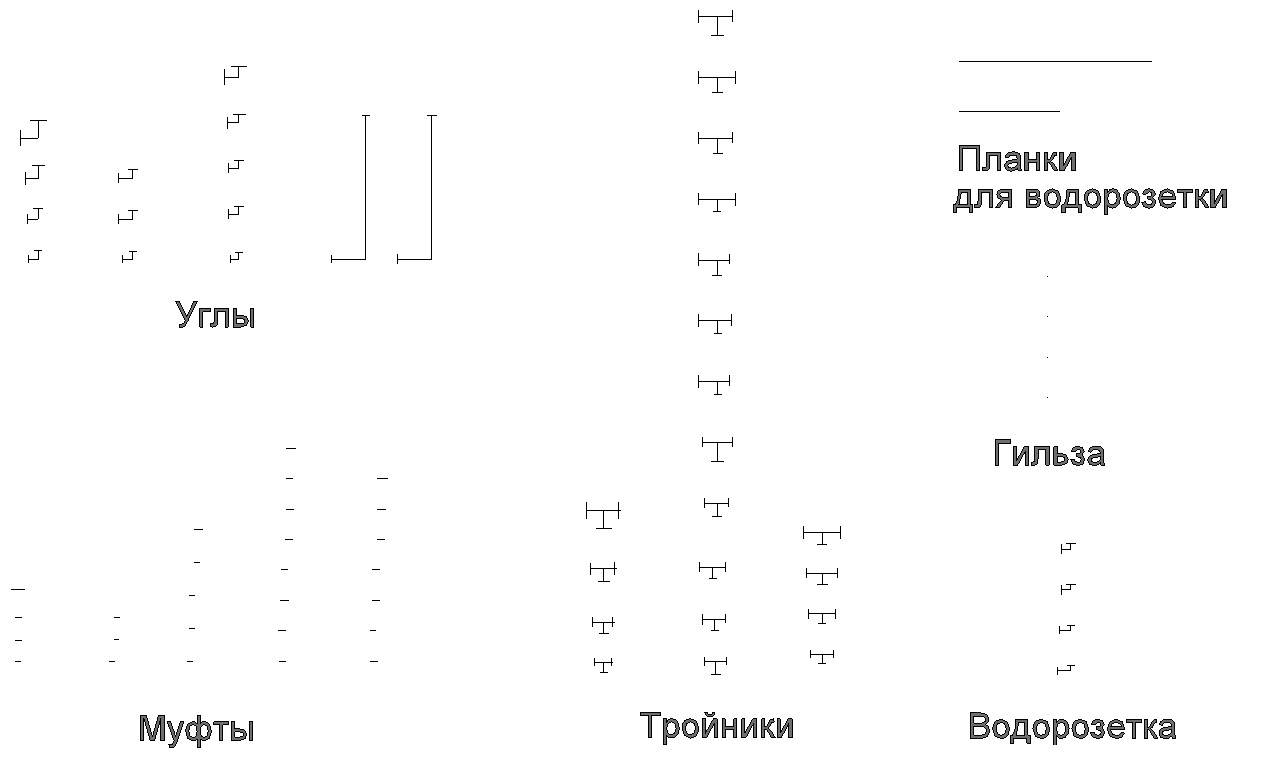

Соединительные детали трубопроводов и трубы на низком уровне детализации отображаются линиями модели, арматура и пр. – УГО в соответствии с ГОСТ 21.205-2016 «Условные обозначения элементов трубопроводных систем зданий и сооружений». УГО разработаны в категории элемента.

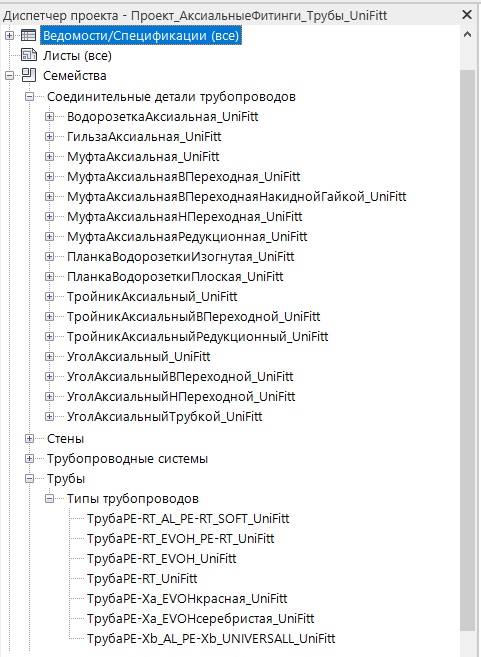

Семейства загружены в проект. Все загруженные типоразмеры семейств находятся в Диспетчере проекта в разделе Семейства. Системные семейства труб также находятся в Диспетчере проекта.

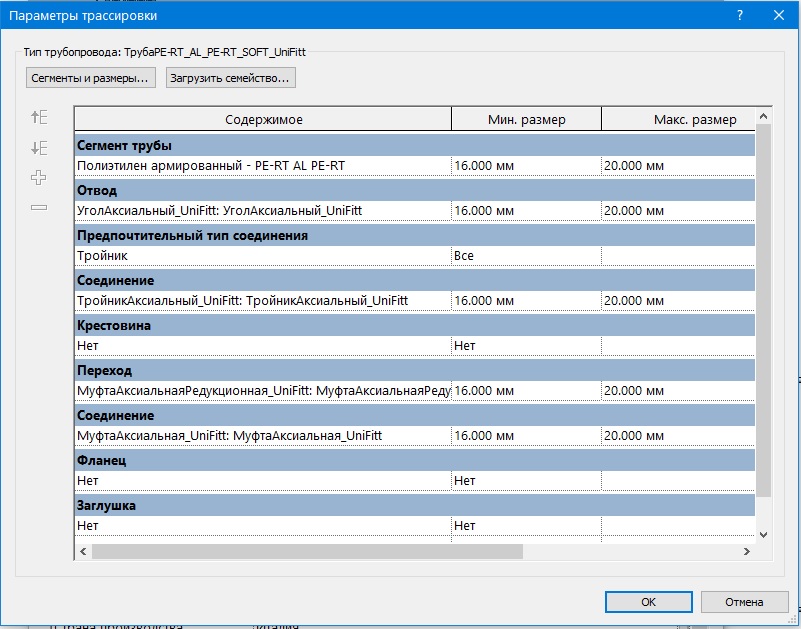

Для каждого типа трубы настроены параметры трассировки согласно каталога производителя.

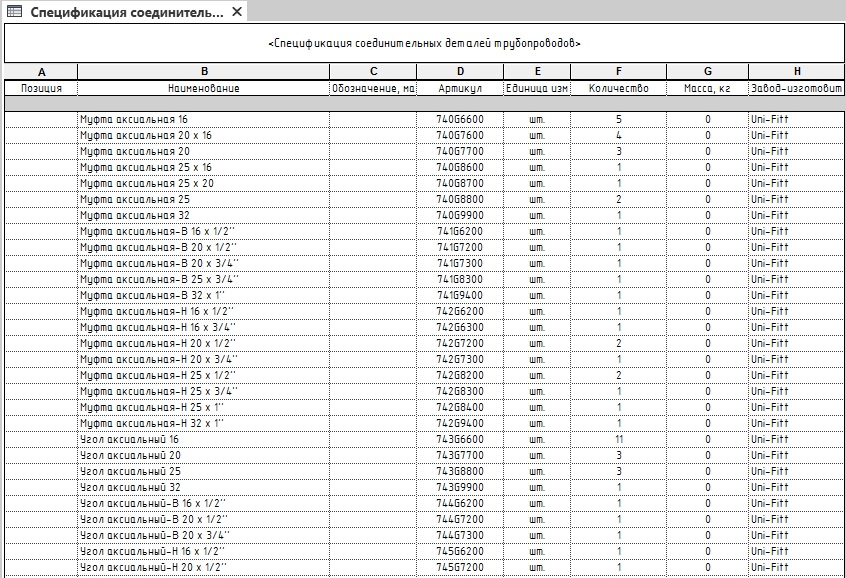

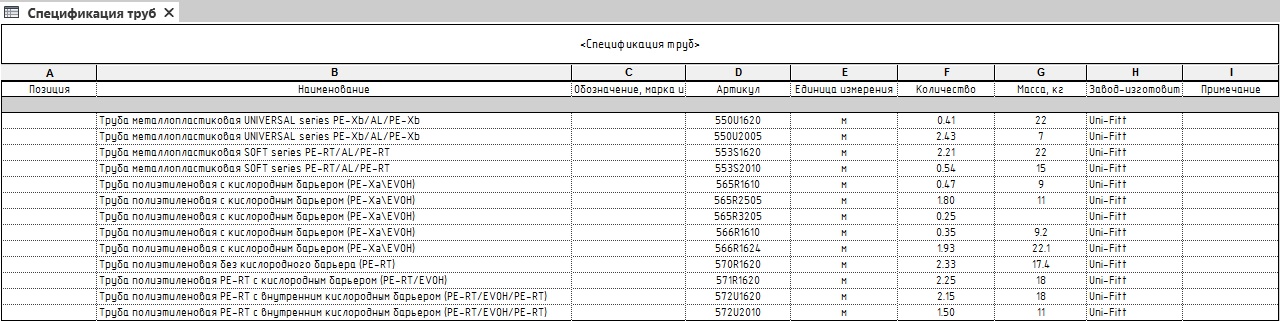

Спецификация реализована в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов».
