Компания «ТД ДАО» является производителем светотехнического оборудования для уличного освещения и внутренних помещений, которое по качеству, цене и энергоэффективности превосходит большинство аналогов рынка в России.
Производство и выпуск продукции осуществляется под собственным торговым брендом LBS (Light Better Systems).
Скачать семейства данного производителя вы можете в нашей библиотеке.
Для данной компании 3DBIM.pro создала в Autodesk Revit 2019 каталог параметрических моделей в категории «Осветительные приборы».
Уровень детализации – LOD300. Формат семейств - RFA. Семейства содержат необходимые технические и идентификационные данные, согласно формату общих параметров (ФОП) 2019.

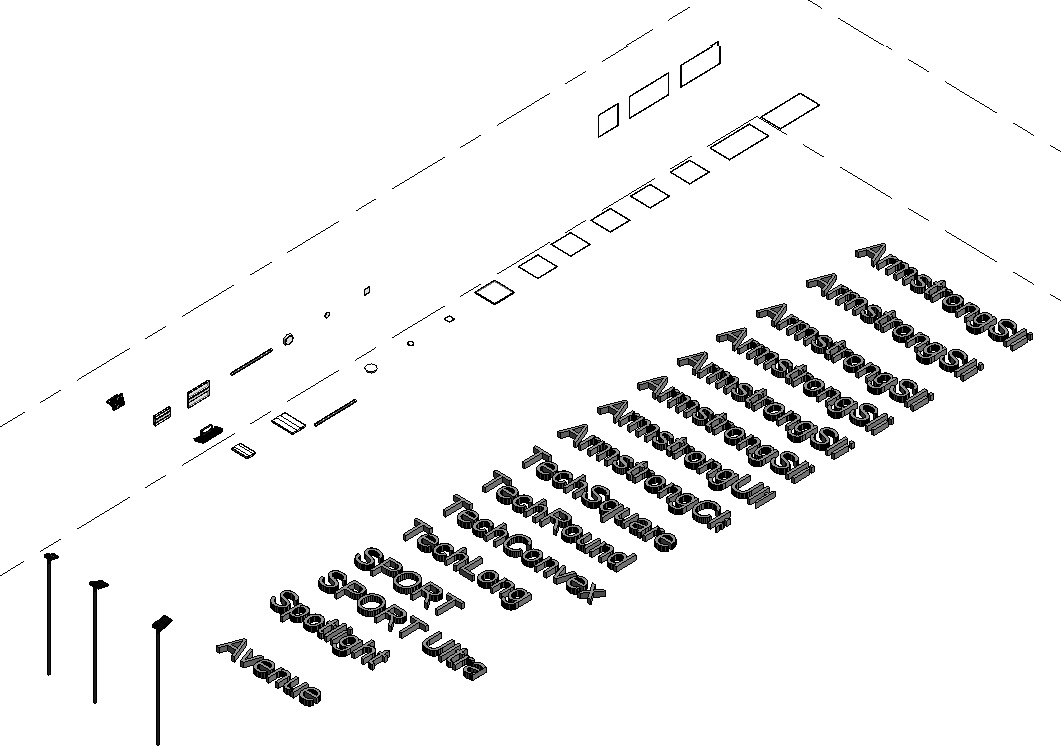

Всего изделий – 17 шт, типоразмеров – 33 шт.
Семейства формируются по признакам:
Семейства делятся на типоразмеры по признаку «Мощность»
Тип - Светильник
Подтипы - Внутреннего освещения, наружного освещения
Основа — Грань.

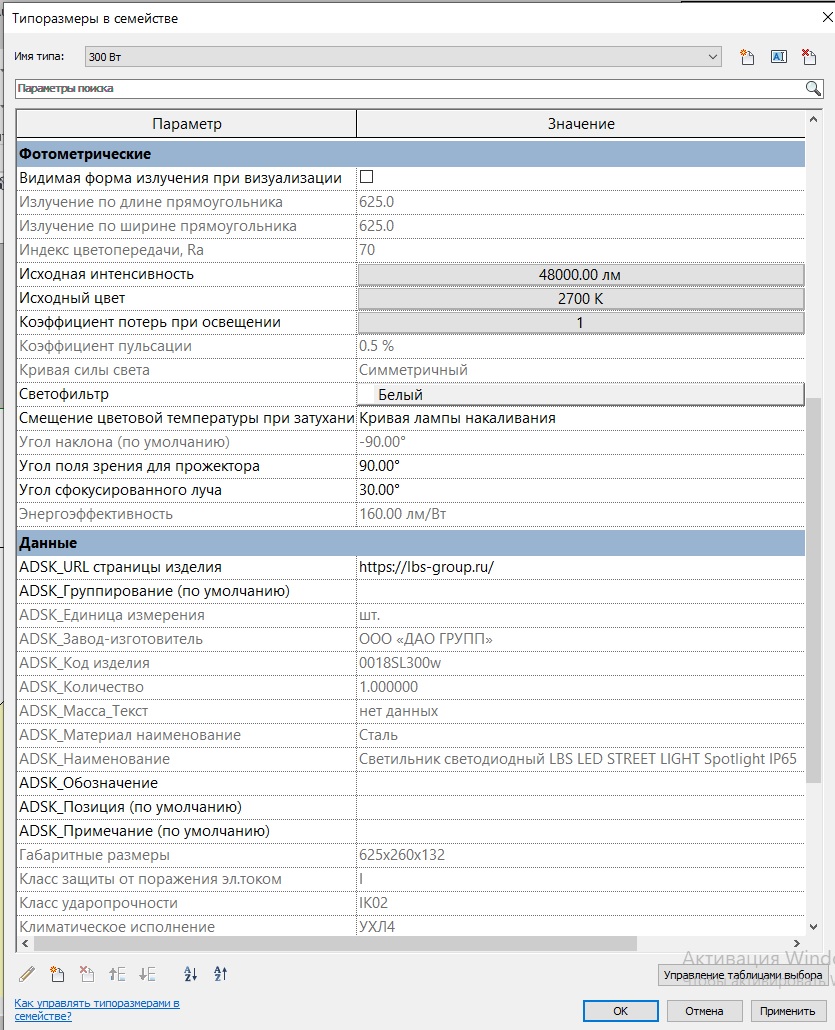

В разделе «Типоразмеры в семействе» указаны геометрические, фотометрические, электрические параметры и данные об изделии.

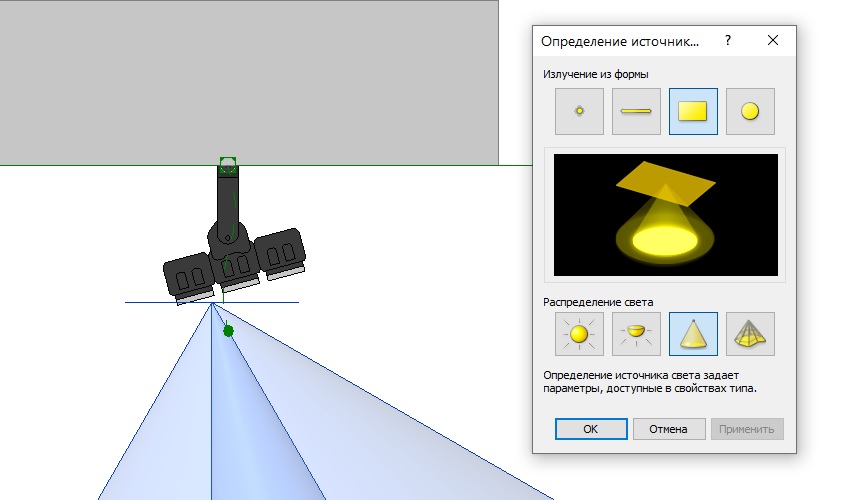

Светильники имеют параметр «Источник света».

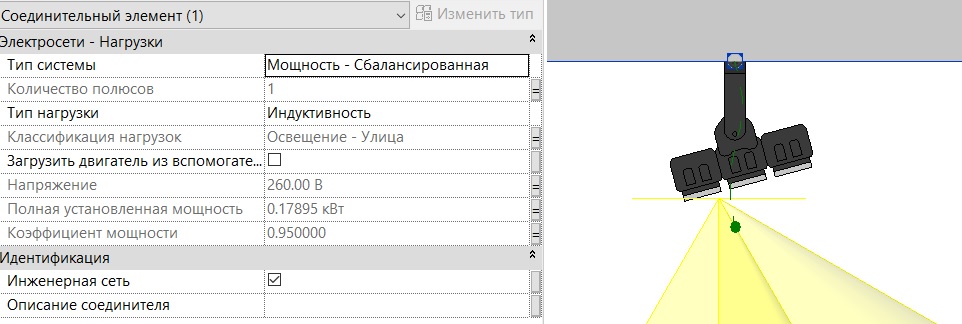

Семейства светильников имеют подключения к электрической сети.

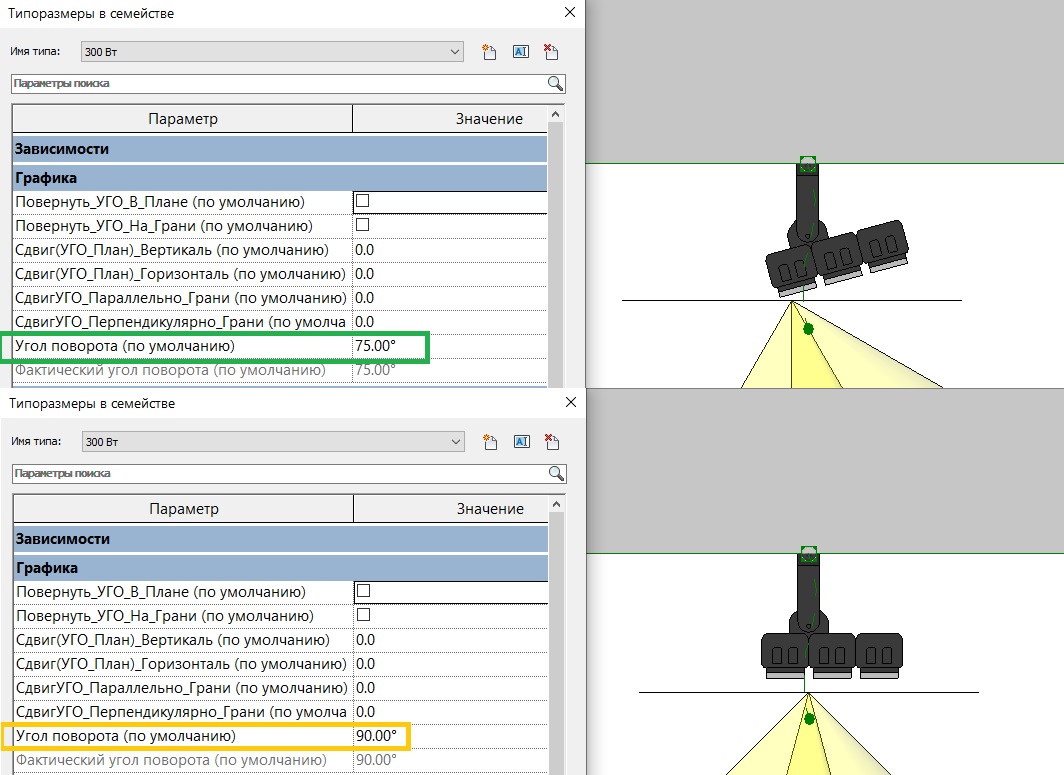

Светильники имеют опцию изменения угла наклона.
Светильник LBS LED STREET LIGHT Avenue, предназначенный для уличного освещения, устанавливается на опоре.

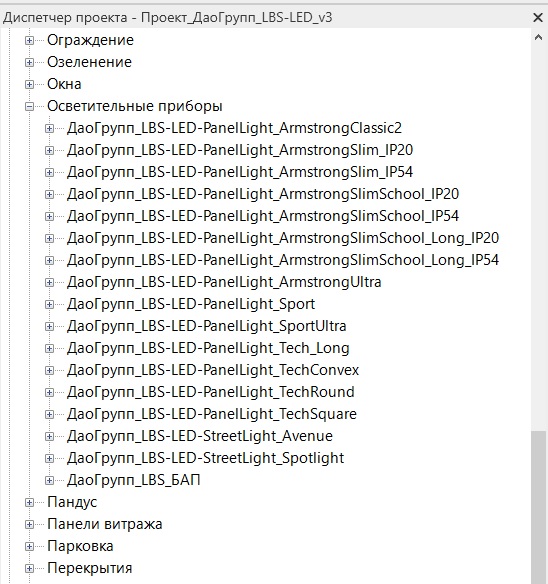

При загрузке в проект все типоразмеры попадают в Диспетчер проекта в раздел «Семейства»/ «Осветительные приборы».

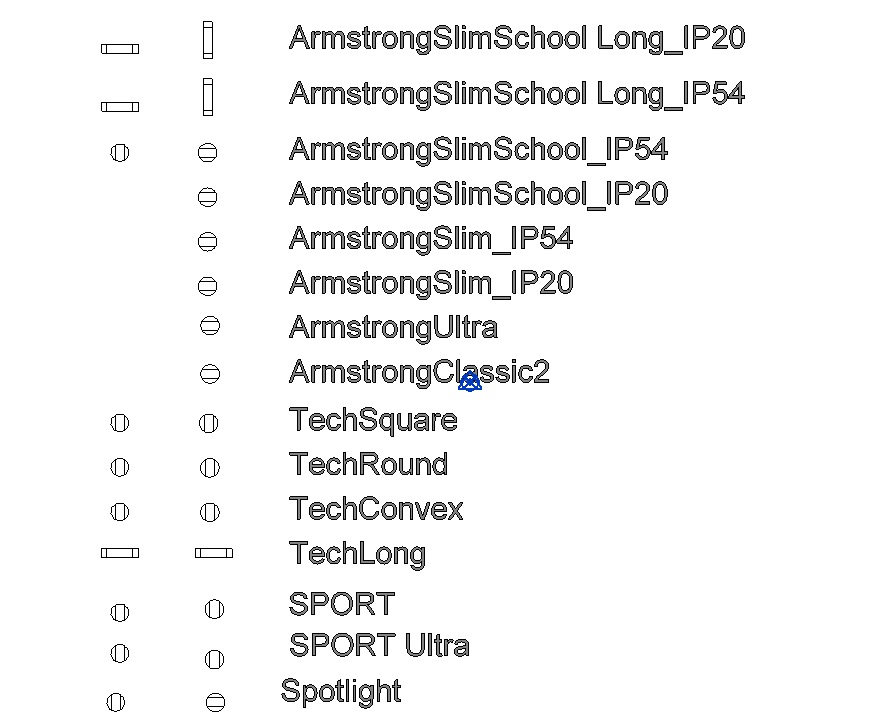

При высоком и среднем уровне детализации семейство представляет собой реальную геометрию, при низком — УГО. Оно реализовано как отдельное семейство в категории «Аннотаций».

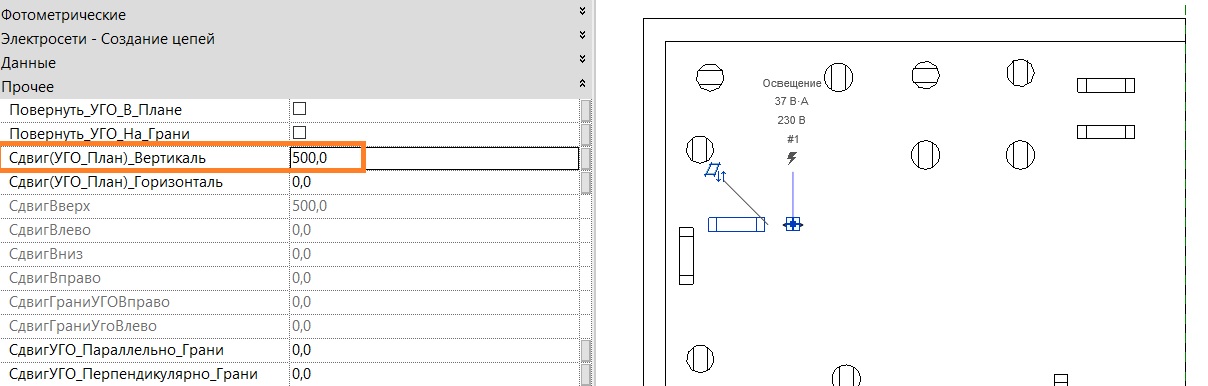

Для удобного размещения УГО на плане предусмотрено его перемещение без перемещения самих моделей. Т.е. его можно переворачивать или сдвигать.

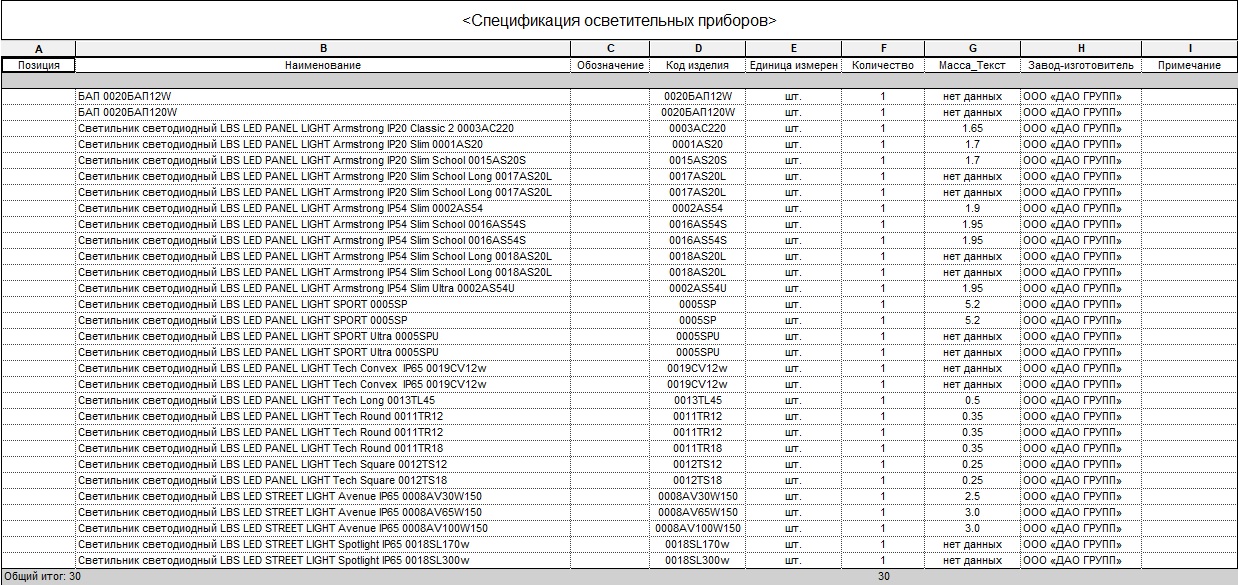

Семейства после загрузки в проект формируются в спецификации «Спецификация осветительных приборов» в соответствии с ГОСТ 21.110-2013.
