Компания Митсан предоставляет инженерные услуги широкого профиля и осуществляет комплексное снабжение предприятий электротехнической продукцией. В ассортименте ее продукции Кабеленесущие системы, Кабели, Кабельные крепления и Освещение.
Для данной мы создали в Autodesk Revit 2018 каталог параметрических моделей линейки LED-освещения для производителя Петролюкс:
Уровень детализации – LOD300. Количество типоразмеров в семействе – от 2 до 20.

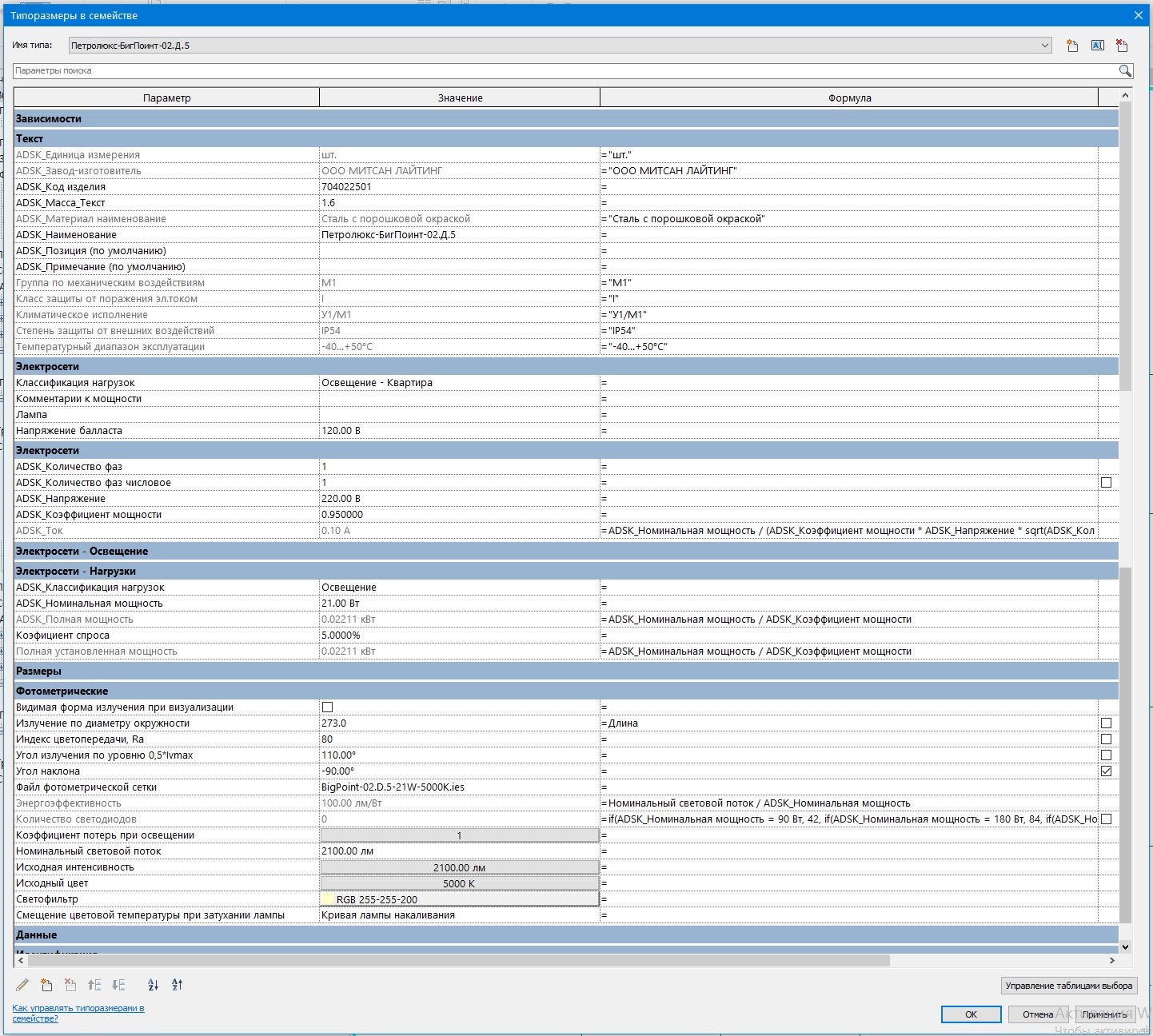

Параметры семейств соответствуют файлу общих параметров ФОП2017, рекомендованных Autodesk и содержат все необходимые Электрические и Фотометрические характеристики.

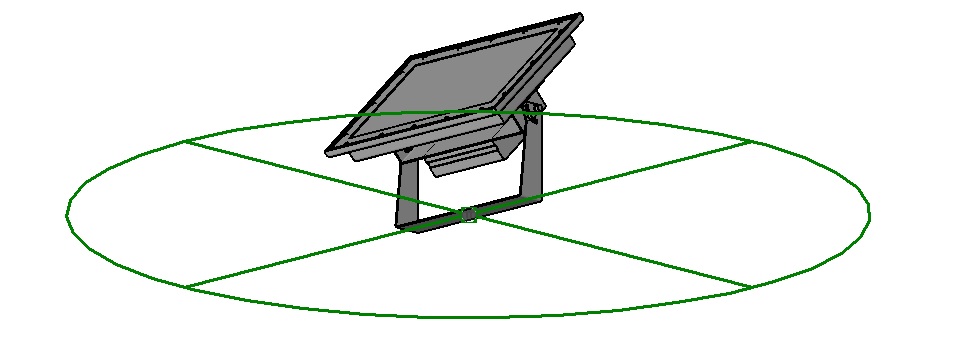

Основа настенных светильников – Грань. Потолочные светильники – типовое семейство. Это позволяет устанавливать его на плоскость выбранного уровня и далее изменять уровень без создания дополнительной плоскости.

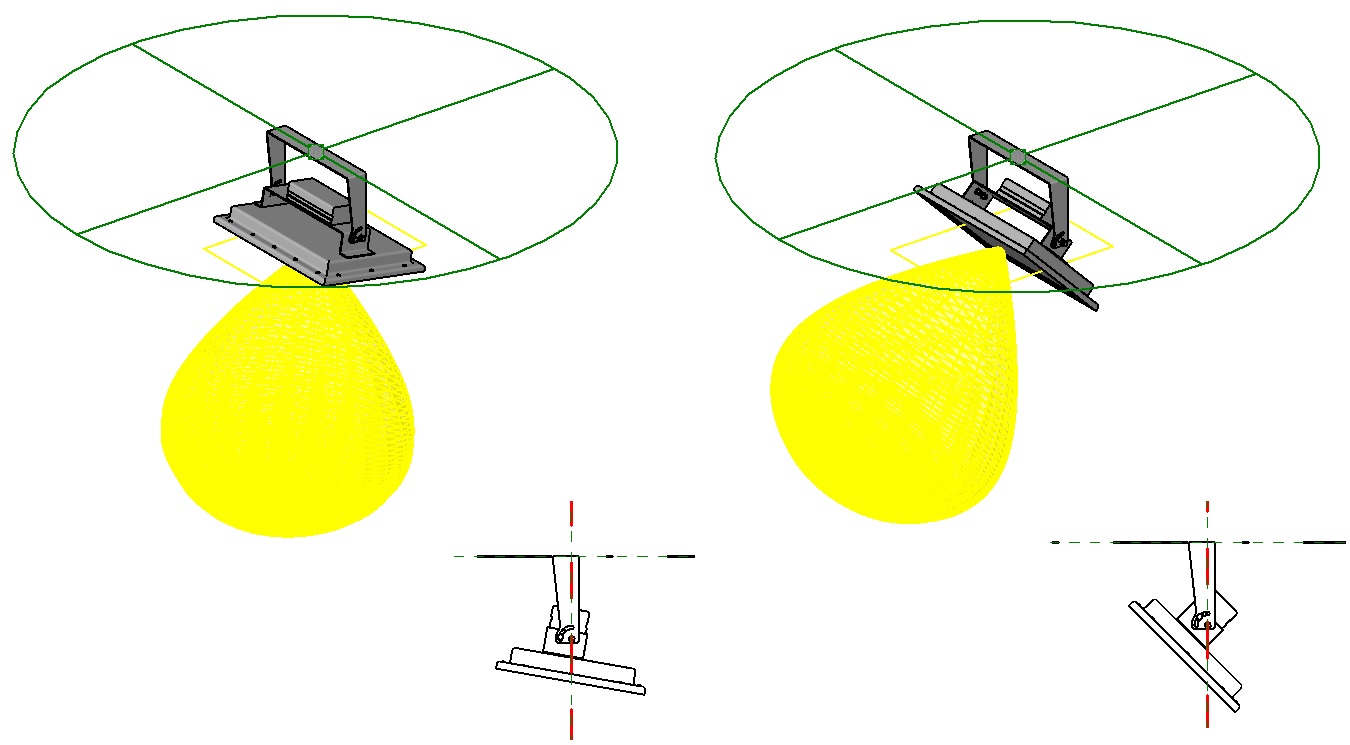

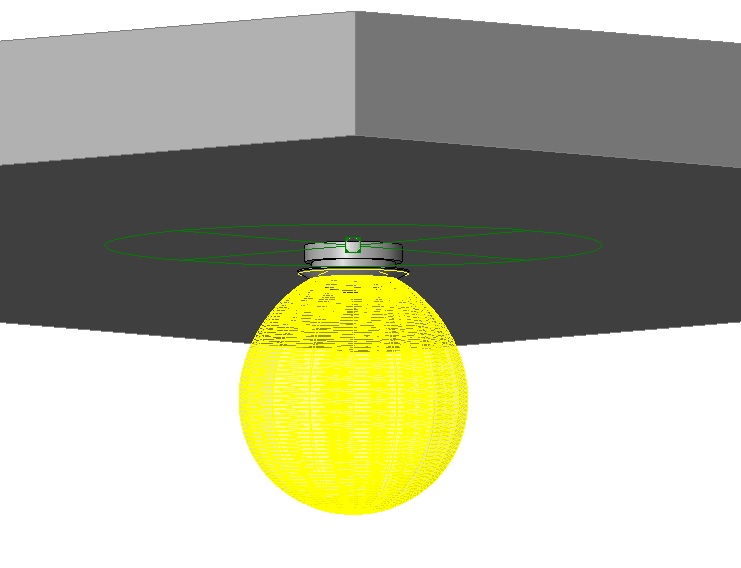

Светильники имеют опцию изменения угла наклона. Распределение света формируется при помощи файлов .ies (Фотометрическая сетка).

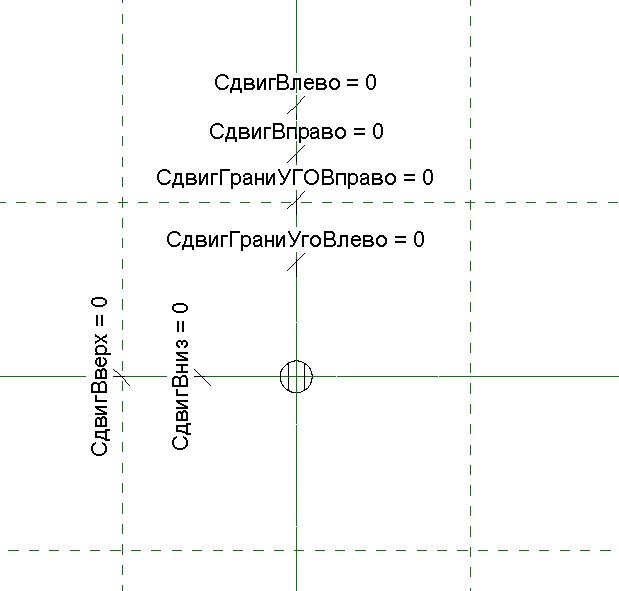

При включении низкой детализации модель отображается как УГО (условно-графическое обозначение). УГО реализовано как отдельное семейство в категории Аннотаций. УГО отображает светильник на плане. Можно настроить смещение для двигающегося во всех координатах УГО.

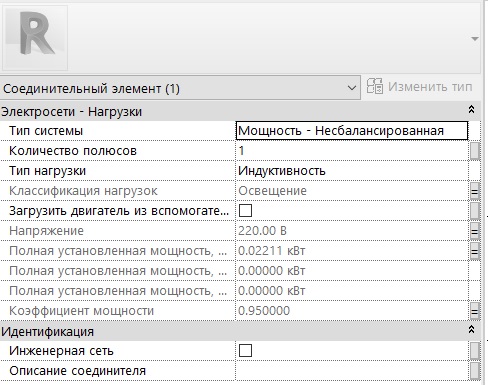

Соблюдены правила подключения электрики.

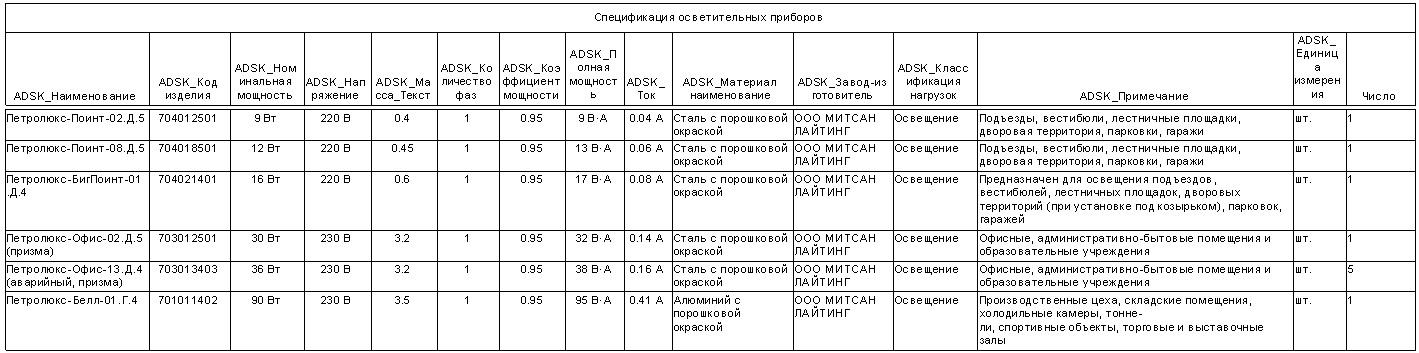

Семейства загружены в проект. Спецификация реализована в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов».
Скачать семейства данного производителя вы можете в нашей библиотеке.
