REVIT. BIM-модели промышленных конвекторов «ЭКСП2»

Скачать семейства данного производителя вы можете в нашей библиотеке.

ООО «ПК «Технология» занимаемся производством промышленных конвекторов под маркой «ЕКСП2». Это оборудование приобретают как в России, так и за ее пределами.

Серия «Спецтехника» предназначена для организации электроотопления при нестандартных условиях эксплуатации, электропитания, установки и подключения приборов и т. п. Она широко используется в построении систем отопления строительной, железнодорожной, военной, судовой техники, а так же при отоплении быстровозводимых, мобильных зданий, вагон-домов, кабин кранов, плавучих платформ заглубленных сооружений и т.п. Все электроконвекторы ЭКСП2 серии «Спецтехника» выпускаются строго по индивидуальному Техническому Заданию (ТЗ) Заказчика.

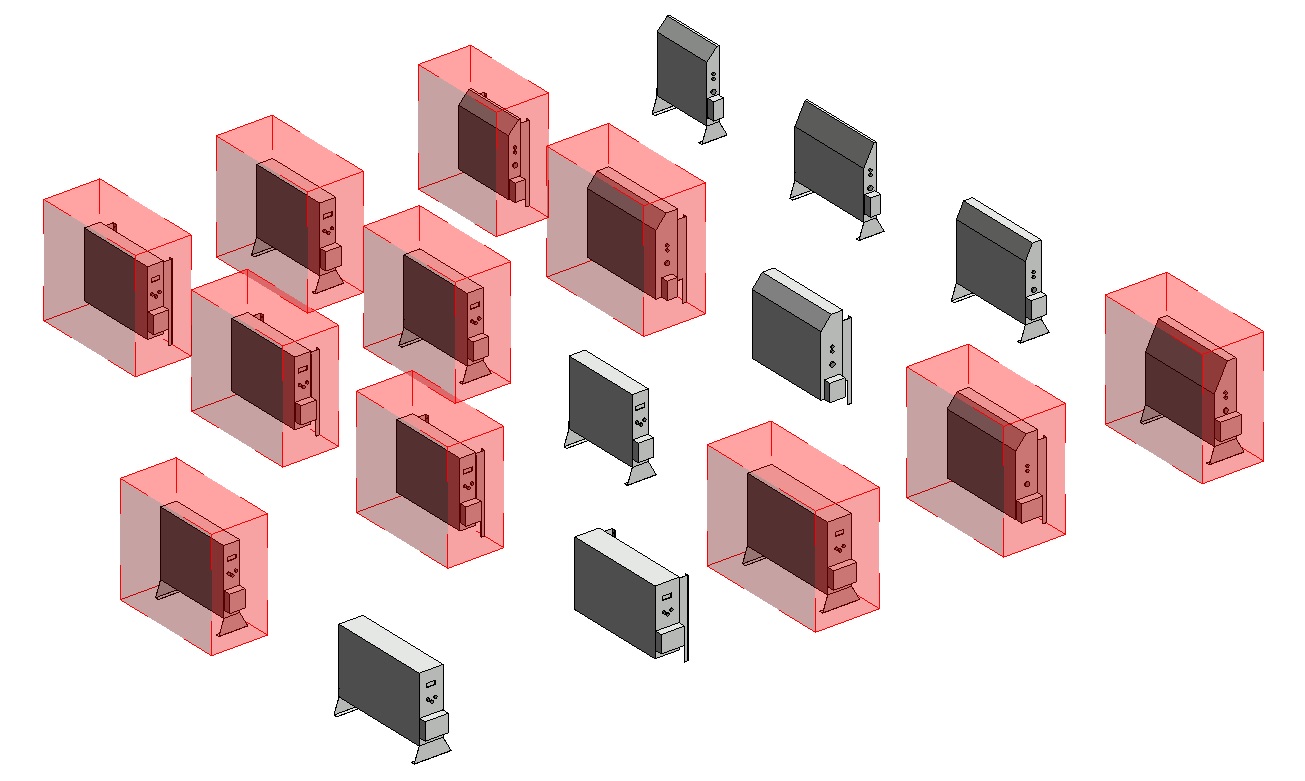

Для компании созданы каталоги параметрических моделей Электрических конвекторов специальных промышленных (ЭКСП2) в Autodesk Revit 2019.

Каталог содержит загружаемые семейства категории «Оборудование». Формат загружаемых семейств – RFA. В данных семействах использованы файлы общих параметров Autodesk – ФОП 2019. Семейства выполнены в детализации LOD300 и разработаны на основе шаблона «Метрическая система, типовая модель».

1. Электрический конвектор специальный промышленный с электронным термостатом - ЭКСП2 (Э). Тип монтажа — настенный.
2. Электрический конвектор специальный промышленный с электронным термостатом - ЭКСП2 (Э). Тип монтажа — напольный.
3. Электрический конвектор специальный промышленный с электронным термостатом и боковым узлом подключения (БУП) - ЭКСП2 (Э) БУП. Тип монтажа — настенный.
4. Электрический конвектор специальный промышленный с электронным термостатом и БУП - ЭКСП2 (Э) БУП . Тип монтажа — напольный.
5. Электрический конвектор специальный промышленный с электронным термостатом. Низкотемпературная серия - ЭКСП2 серия Т90. Тип монтажа — настенный.
6. Электрический конвектор специальный промышленный с электронным термостатом. Низкотемпературная серия - ЭКСП2 серия Т90. Тип монтажа — напольный.
7. Электрический конвектор специальный промышленный с электронным термостатом БУП. Низкотемпературная серия - ЭКСП2 серия Т90 БУП. Тип монтажа — настенный.
8. Электрический конвектор специальный промышленный с электронным термостатом и БУП. Низкотемпературная серия - ЭКСП2 серия Т90 БУП. Тип монтажа — напольный.
9. Электрический конвектор специальный промышленный с механическим термостатом - ЭКСП2. Тип монтажа — настенный.
10. Электрический конвектор специальный промышленный с механическим термостатом - ЭКСП2. Тип монтажа — напольный.
11. Электрический конвектор специальный промышленный с механическим термостатом и БУП — ЭКСП2. БУП. Тип монтажа — настенный.
12. Электрический конвектор специальный промышленный с механическим термостатом и БУП — ЭКСП2 БУП. Тип монтажа — напольный.

Всего семейств – 12 шт. Всего типоразмеров – 1024 шт

Изделия делятся на семейства по:

• наименованию
• типу монтажа

Семейства делятся на типоразмеры по:

• мощности (кВА)
• количеству фаз
• напряжению (В)

и вариантам исполнения:

• климатическое исполнение – УХЛ4 и ХЛ3
• степень защиты - IP54 и IP56
• материал - холоднокатаная сталь и нержавеющая сталь
• температуре на корпусе -  90 градусов или  от 50 до 90 градусов.

Тип - Конвектор настенный, Конвектор напольный

Подтип – с электронным термостатом, с механическим термостатом.

Имя подкатегории для основной геометрии модели – Конвектор

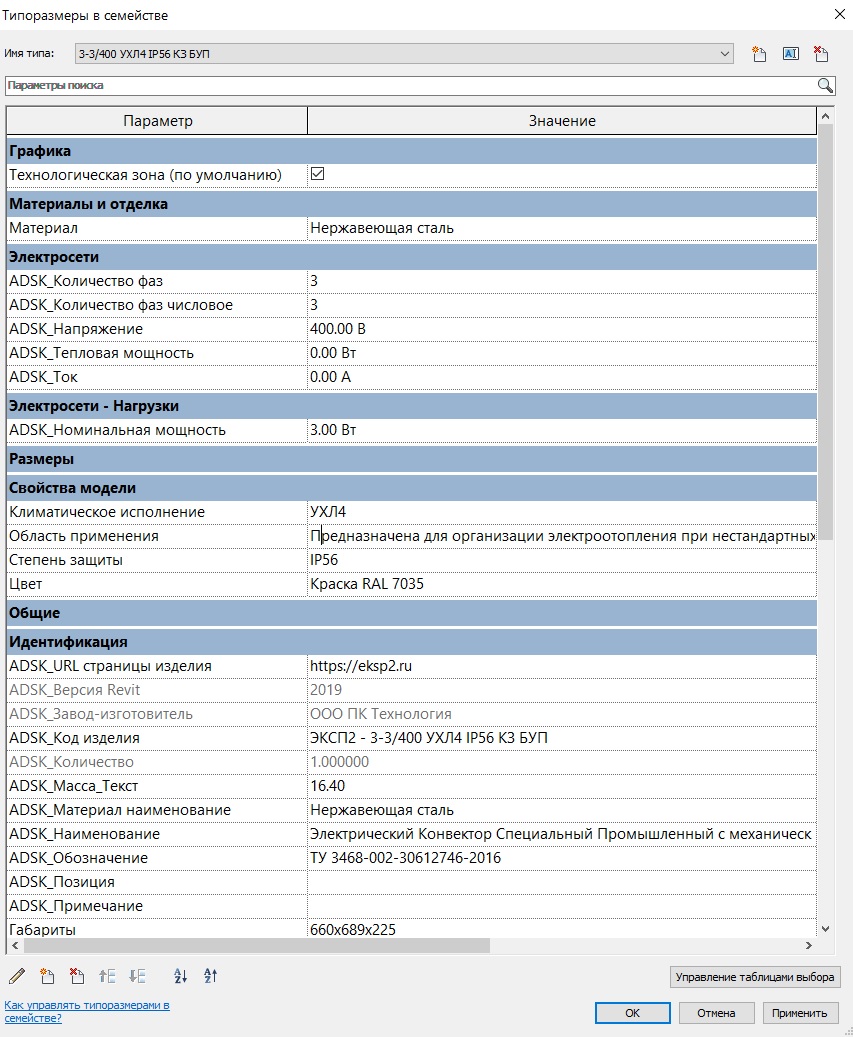

Значения параметров задаются при помощи таблиц поиска (*.csv). Семейства содержат необходимые технические и идентификационные данные о продукции, которые можно просматривать в Типоразмерах в семействе.

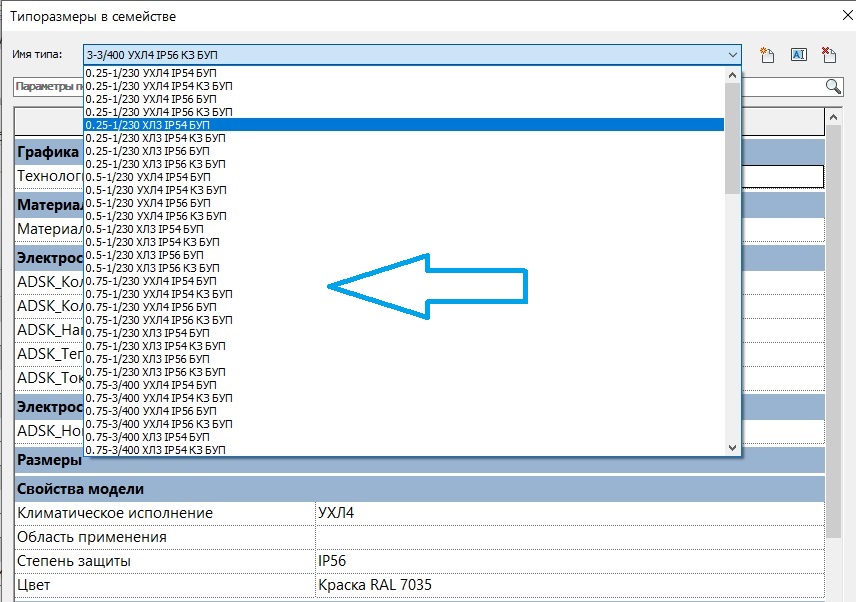

Файлы семейств содержат типоразмеры и имеют Каталоги типоразмеров .txt

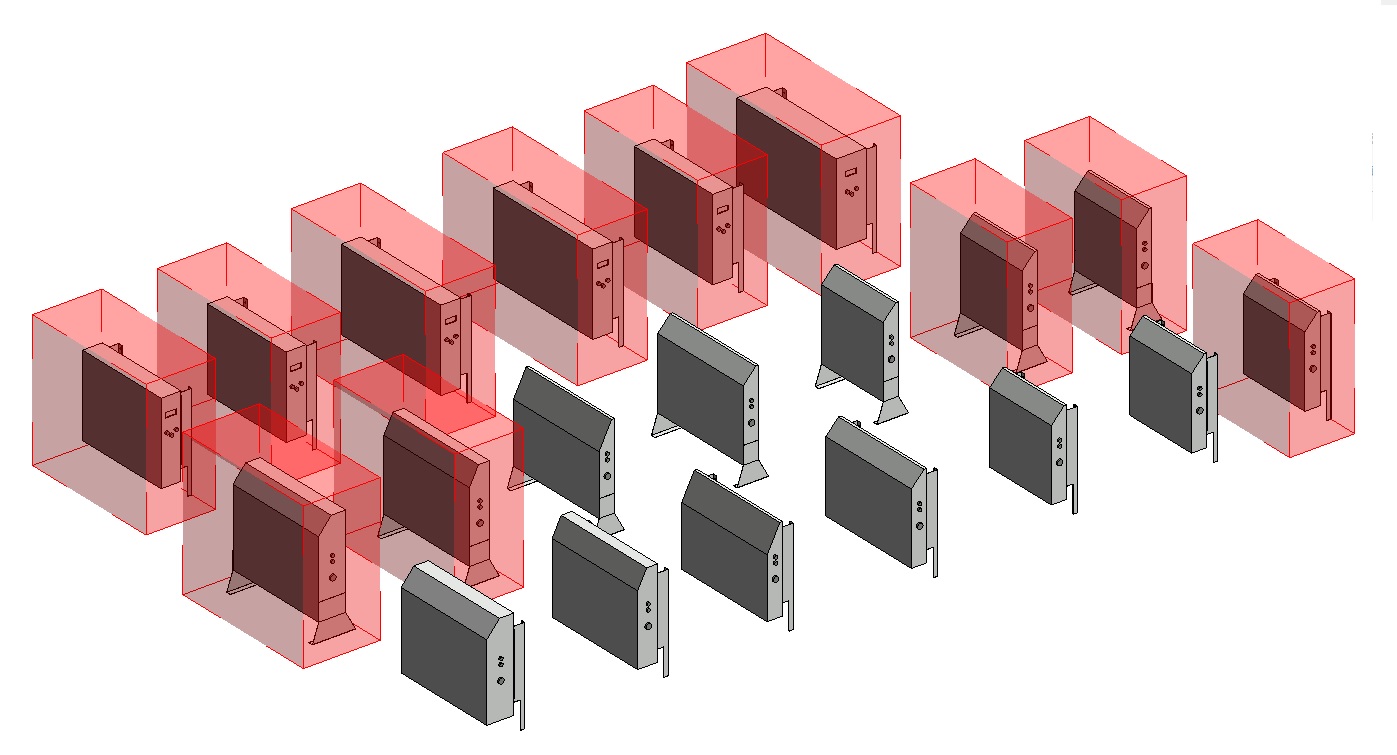

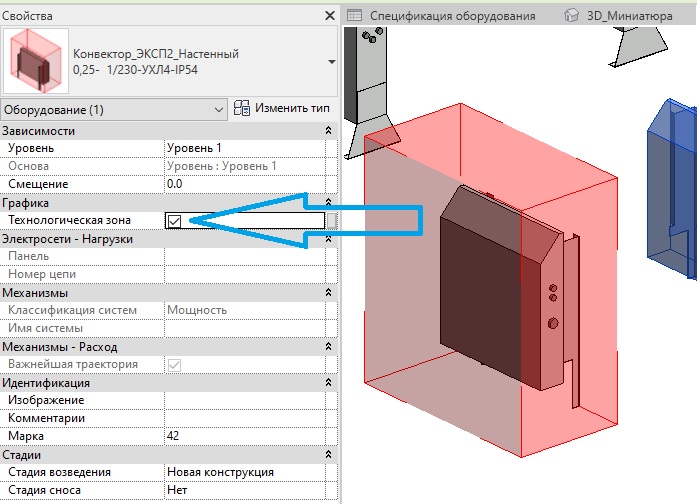

В семействе предусмотрена возможность включения/отключения видимости технологической зоны.

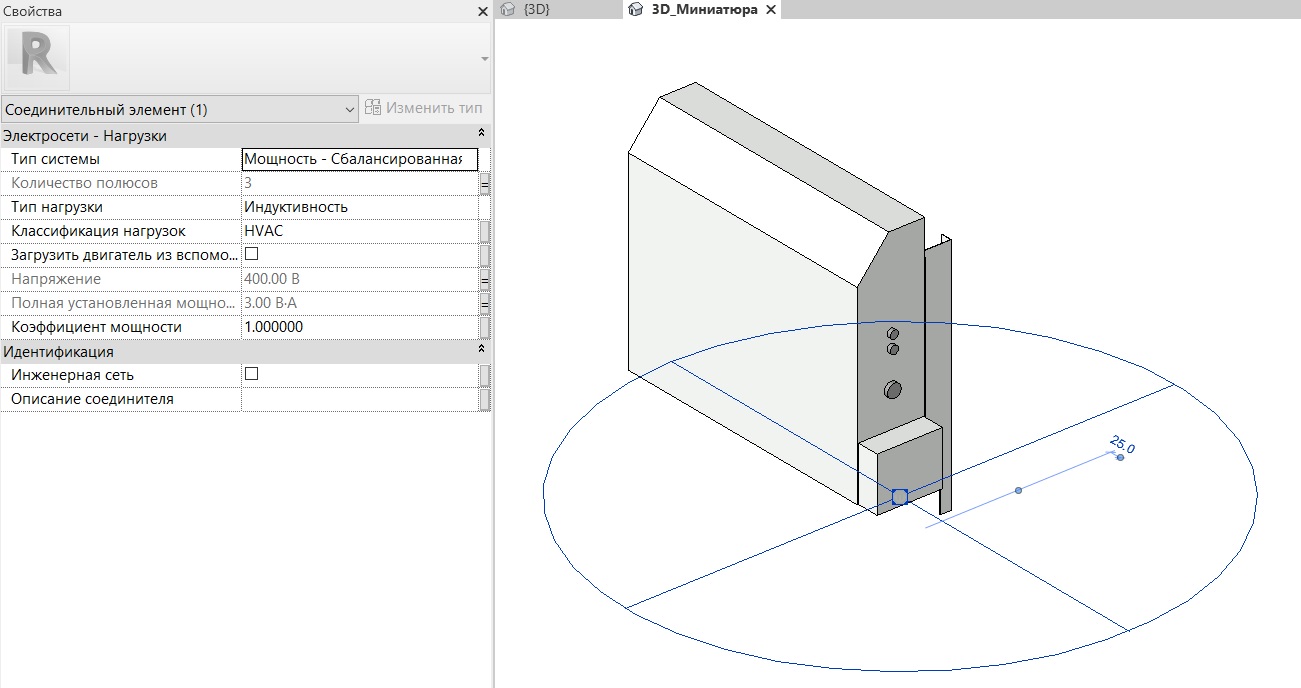

Все семейства снабжены необходимыми соединительными элементами для подключения к электроснабжению и пр.

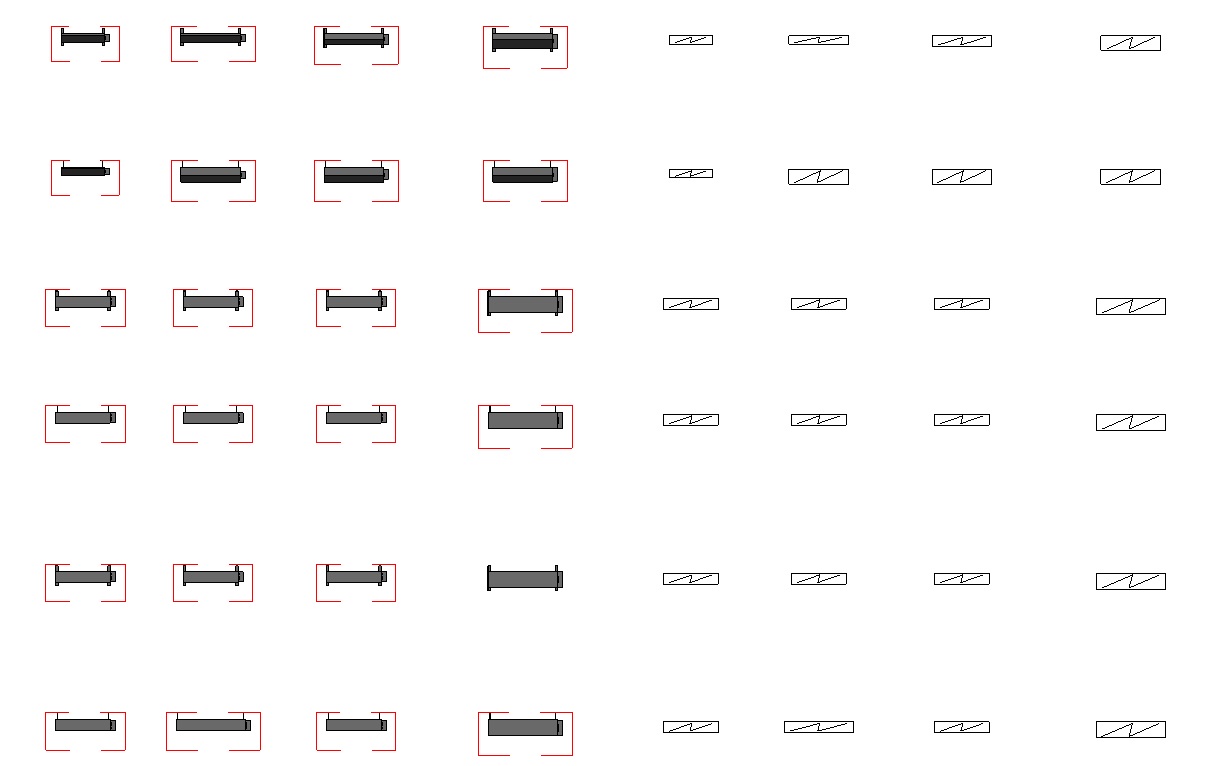

УГО  на низкой детализации - в соответствии с условными обозначениями элементов в Категории "Оборудование".

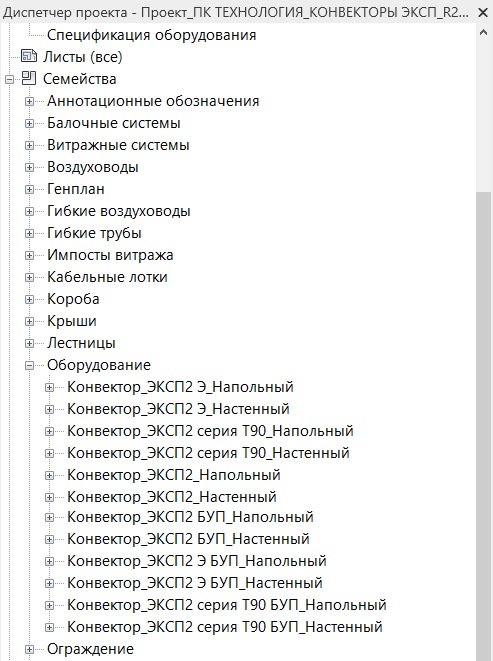

Семейства после загрузки в проект можно найти в Диспетчере проекта в разделе «Оборудование».

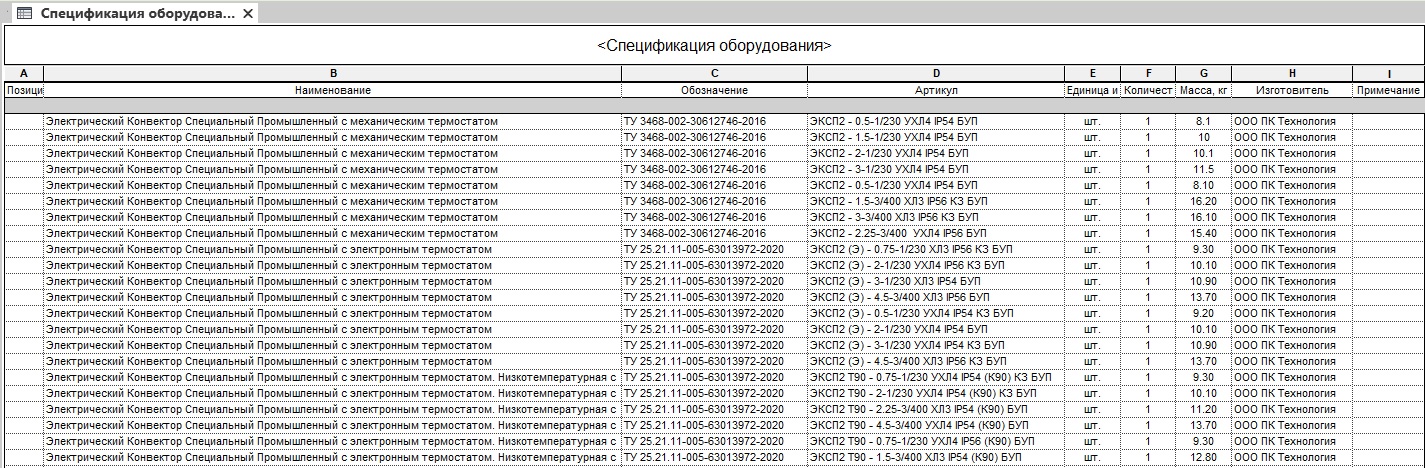

Спецификация реализована в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов».
