REVIT. BIM-модели панельных радиаторов UNI-FITT

Скачать семейства данного производителя вы можете в нашей библиотеке.

Для компании OOO "Юнифит-Pyc" созданы каталоги параметрических моделей в Autodesk Revit 2019 для различных изделий.

Бренд UNI-FITT представлен на российском рынке более 12 лет. За это время ассортимент продукции расширился до более, чем 1 400 наименований и обрел широкую известность среди профессионалов в области проектирования и монтажа.

Данная статья посвящена каталогу панельных радиаторов, которые состоят из 4-х семейств и 942-х типоразмеров:

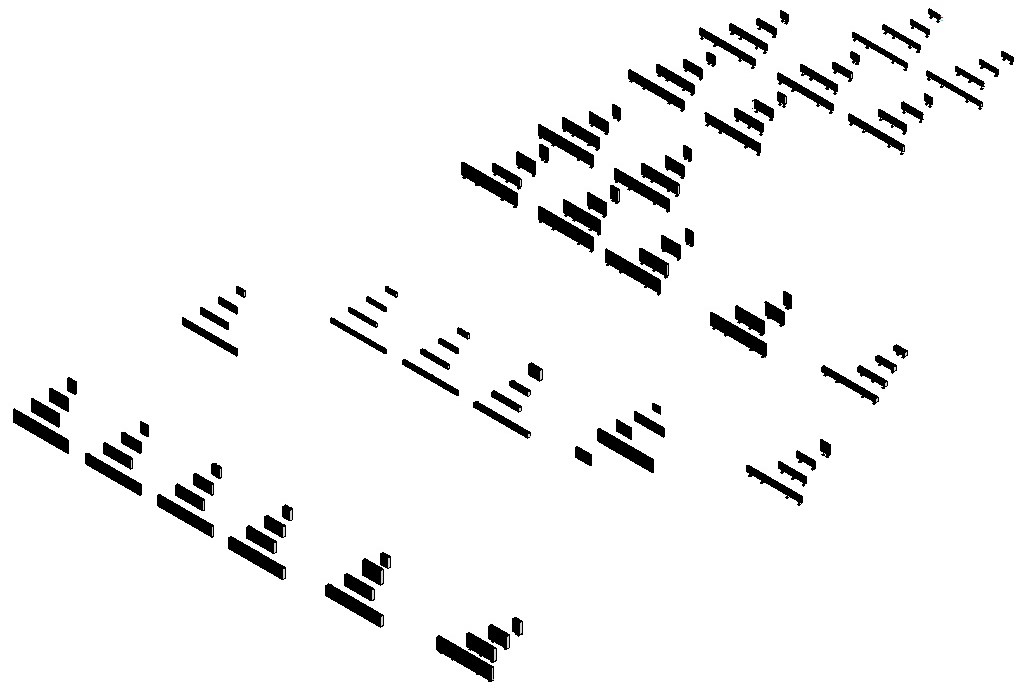

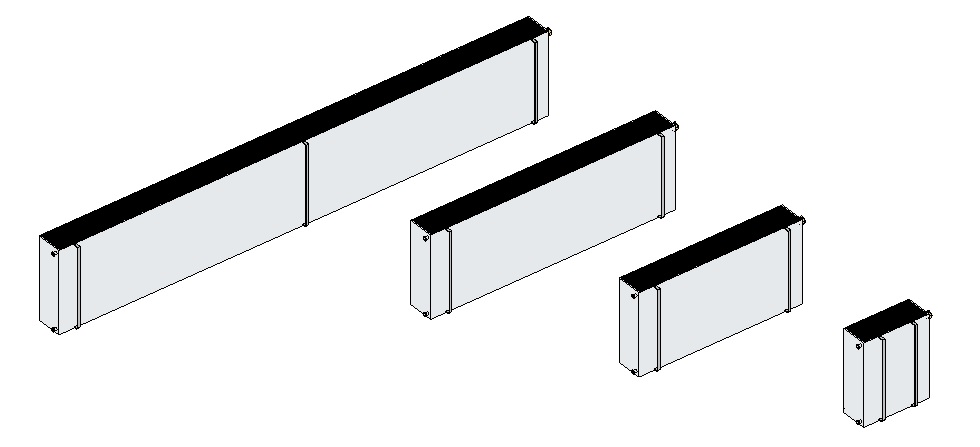

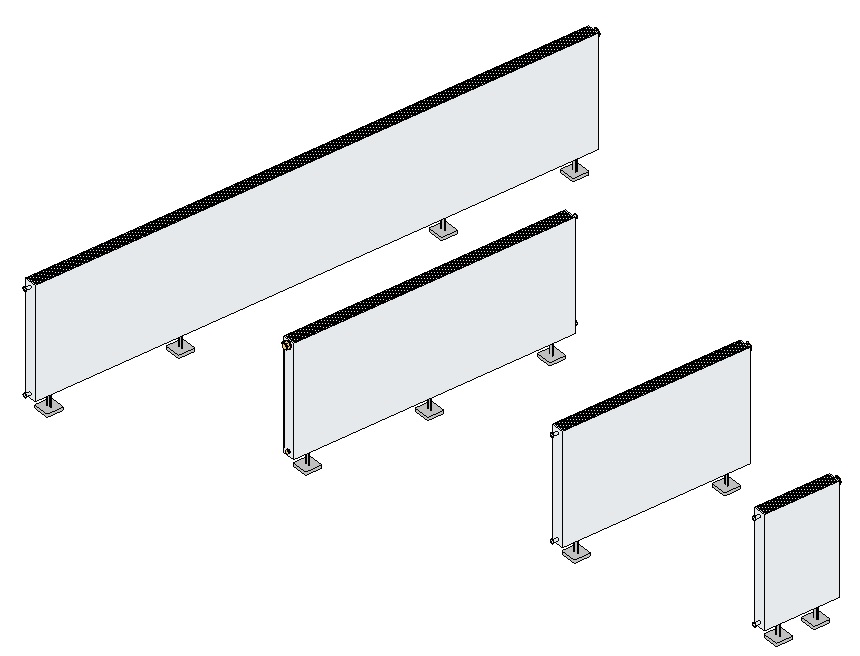

Радиатор стальной панельный Compact 11, 21, 22, 33 в 2-х вариантах исполнения - с напольным и настенным кронштейном
Радиатор стальной панельный Ventil 11, 21, 22, 33 в 2-х вариантах исполнения - с напольным и настенным кронштейном

Радиатор стальной панельный предназначен для применения в закрытых независимых однотрубных и двухтрубных системах водяного отопления жилых, административных и общественных зданий.

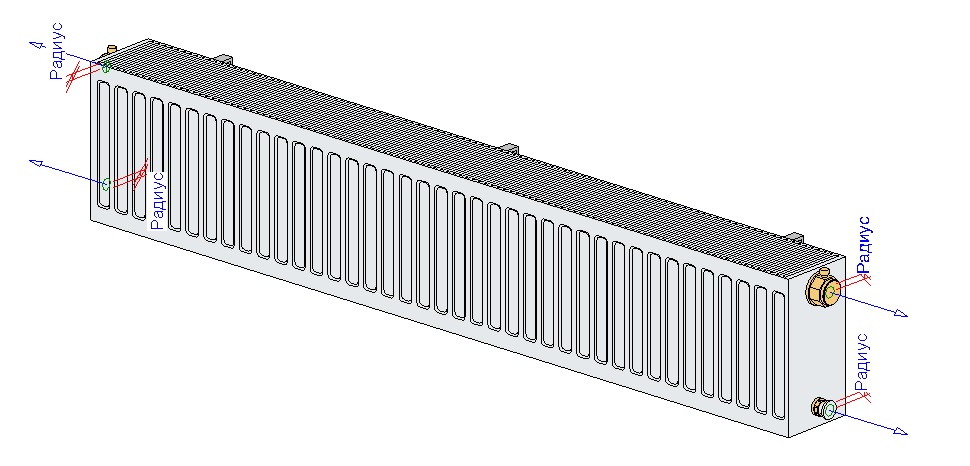

Радиаторы Compact с боковым подключением комплектуются верхней воздуховыпускной решёткой, боковыми декоративными панелями и монтажным комплектом.

Высота - 200, 300, 400, 500 и 600 мм
Длина - 400 - 3 000 мм
Глубина - 68 мм
Материал - Сталь
Тип подключения- Боковое
Вариант - Правосторонний и левосторонний
Диаметр подключения - 1/2”

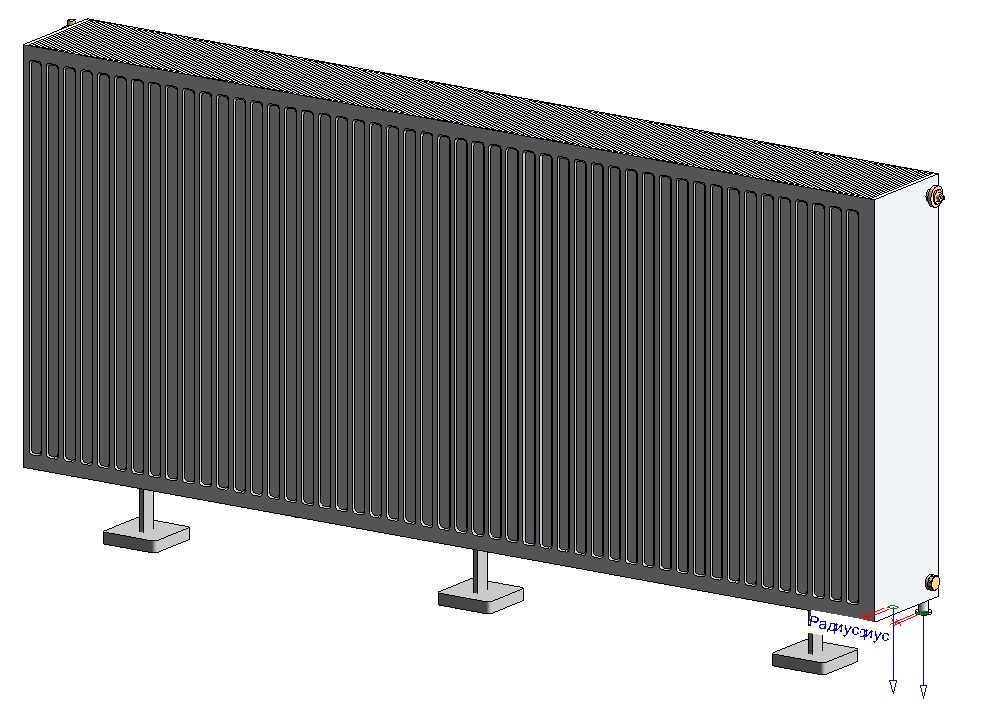

Радиаторы Ventil с нижним подключением, комплектуются верхней воздуховыпускной решёткой, боковыми декоративными панелями, термостатическим вентилем-вставкой и монтажным комплектом.

Высота - 200, 300, 400, 500 и 600 мм
Длина - 400 - 3 000 мм
Глубина - 68 мм
Материал - Сталь
Тип подключения - Нижний
Диаметр подключения - 1/2”

Настенный кронштейн устанавливается на радиаторы высотой 200, 300 и 500 мм.

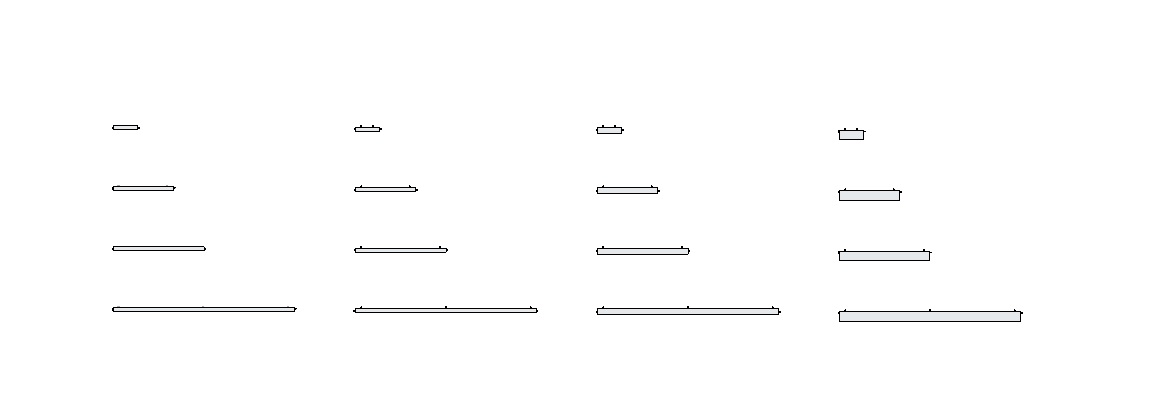

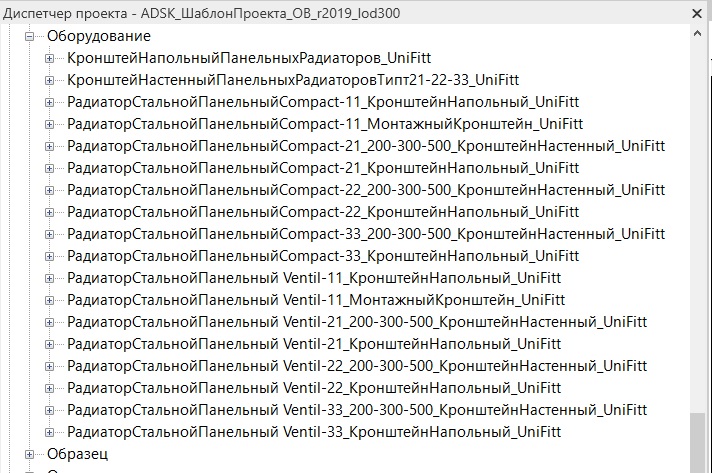

Деление на семейства происходит по признаку наименования изделий - Compact и Ventil и вариантов исполнения - с напольным и настенным кронштейном.

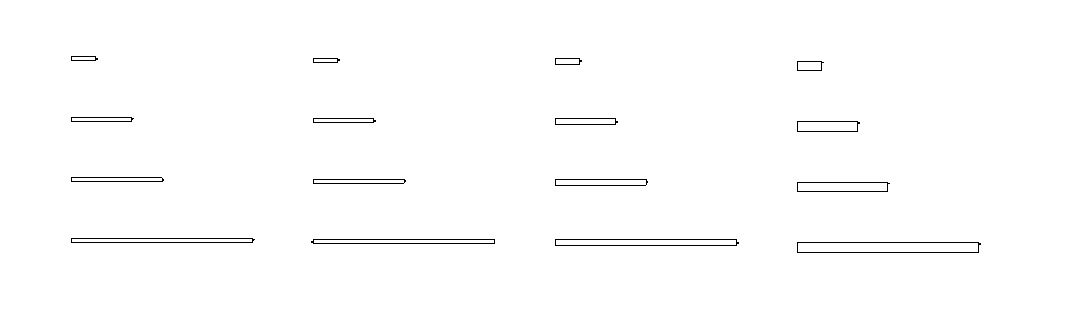

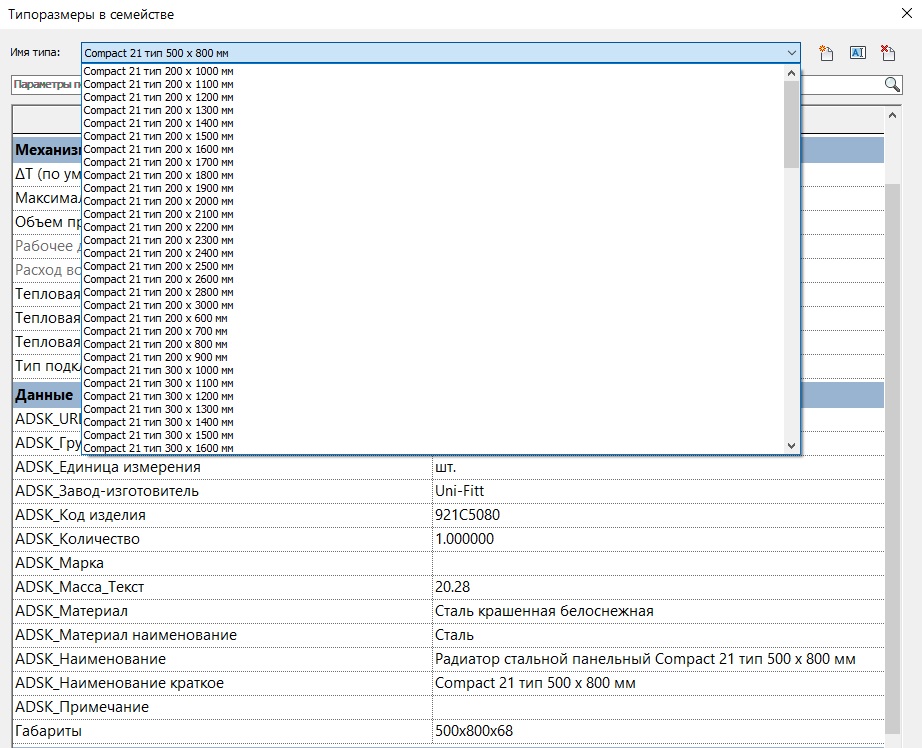

Так как семейства радиаторов состоят из очень большого количества типоразмеров, они имеют сопутствующие файлы, содержащие Каталог типоразмеров в формате .txt с тем же названием что и имя файла семейства.

Формат загружаемых семейств – RFA. Семейства выполнены в детализации LOD300 и разработаны на основе шаблона «Метрическая система, типовая модель». В данных семействах использованы файлы общих параметров Autodesk – ФОП 2019.

Тип - Радиатор стальной панельный
Подтип - с боковым подключением/ с нижним подключением и терморегулирующим вентилем
Имя подкатегории для основной геометрии модели – Радиатор

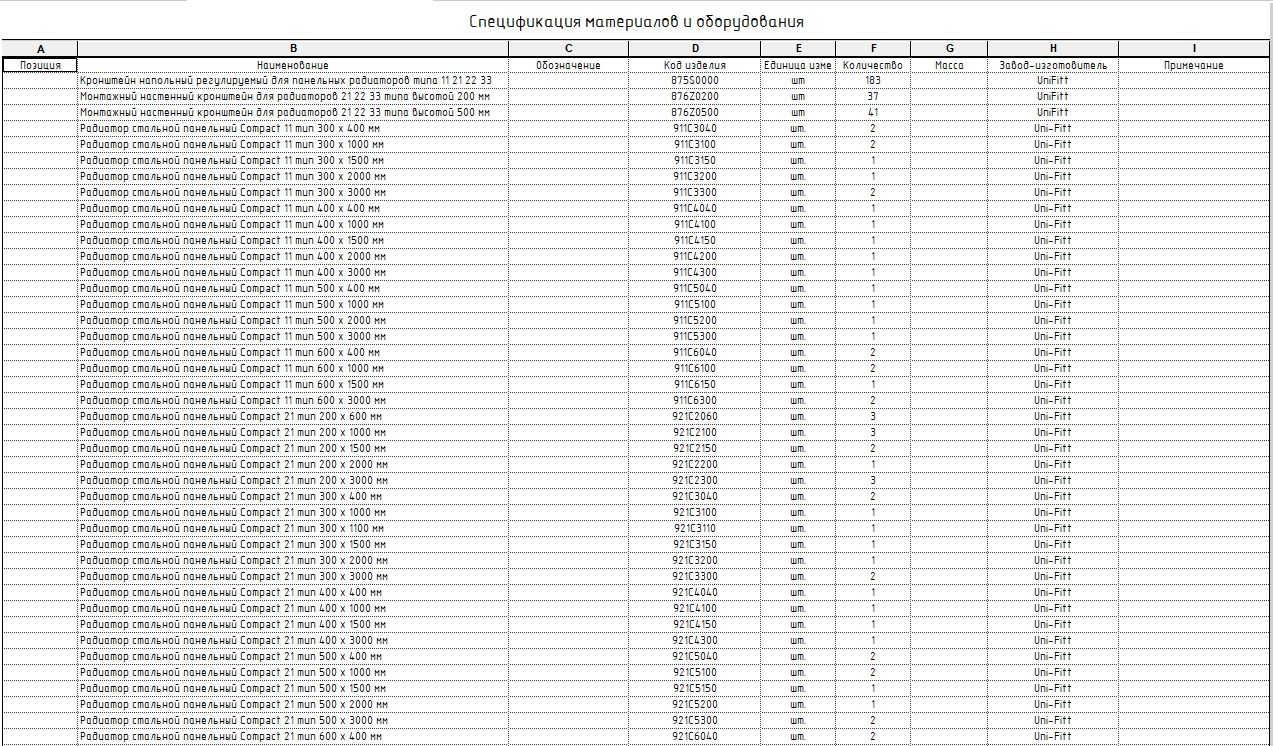

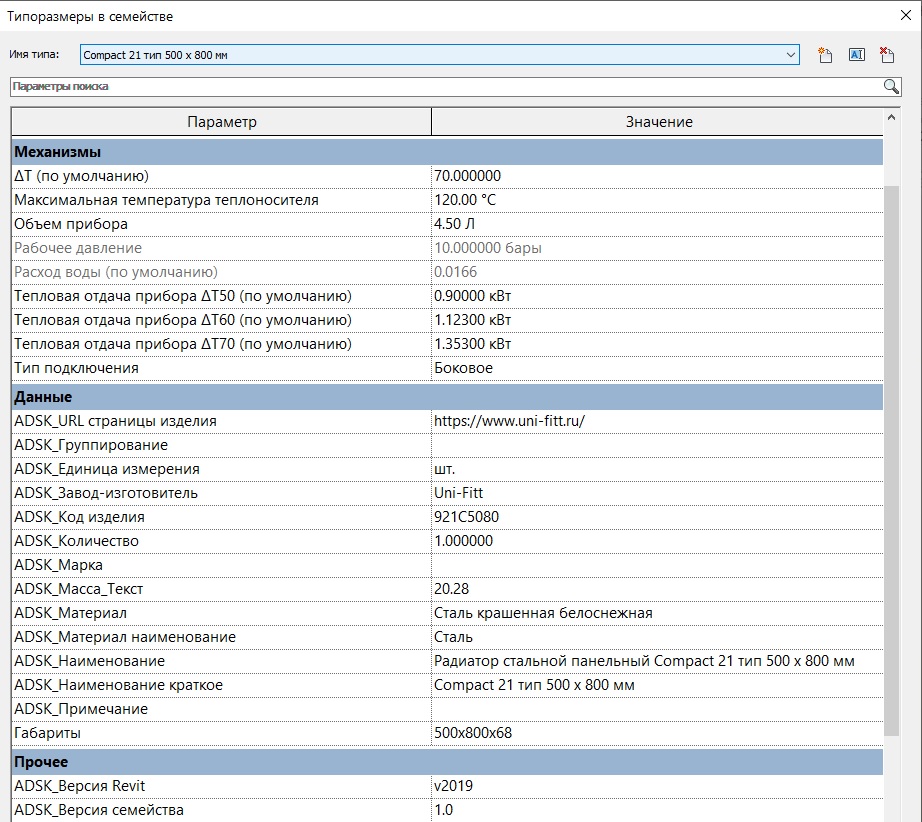

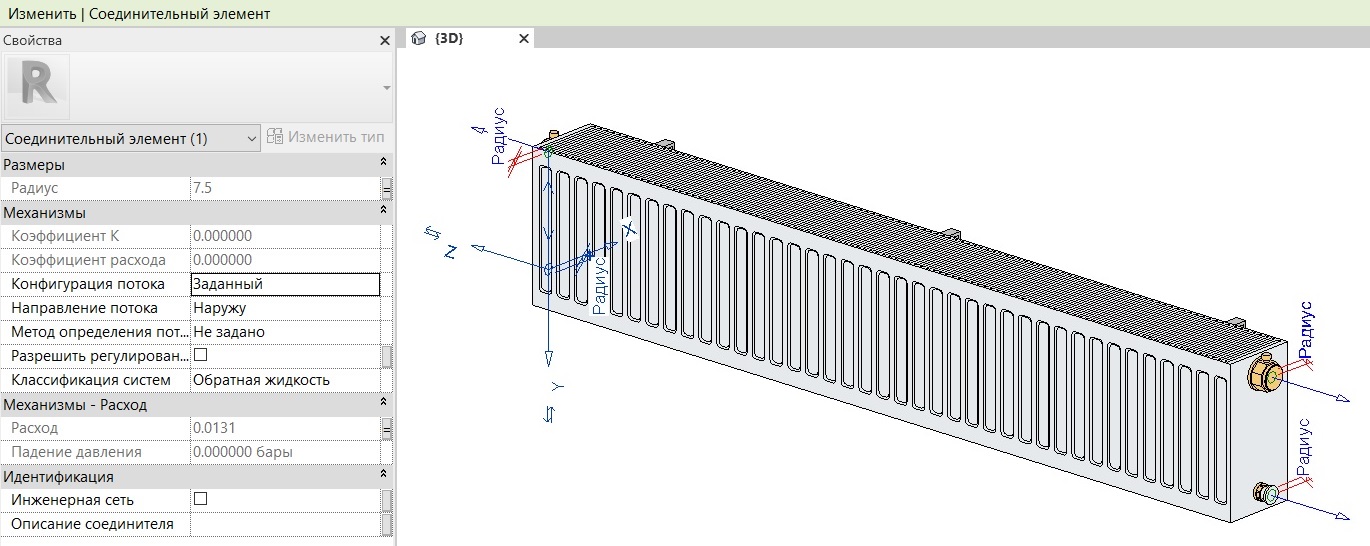

Семейства содержат необходимые технические и идентификационные данные о продукции, которые можно просматривать в Типоразмерах в семействе.
