REVIT. BIM-модели насосов и насосно-смесительных групп UNI-FITT

Скачать семейства данного производителя вы можете в нашей библиотеке

Бренд UNI-FITT компании OOO "Юнифит-Pyc" имеет ассортимент более 1 400 наименований в около 56 товарных группах. Для компании нами созданы каталоги параметрических моделей различных изделий в Autodesk Revit 2019. В данной статье описаны семейства насосов для открытых и закрытых систем отопления зданий и сооружений любого назначения и насосно-смесительных групп, предназначенных для создания циркуляции в низкотемпературных контурах систем отопления.

Энергоэффективные циркуляционные насосы ЕCP предназначены для создания принудительной циркуляции теплоносителя с возможностью постоянной адаптации напора к текущим нуждам системы. В качестве рабочей среды может использоваться вода и гликолесодержащие (до 50%) жидкости, не содержащие агрессивные к материалам насоса добавки и нерастворимые механические примеси.

Уровень детализации – средняя детализация, LOD 300, согласно стандарта BIM 2.0. Форматы семейств – rfa. Параметры семейств соответствуют файлу общих параметров ФОП2019, рекомендованных Autodesk. Семейства насосов и насосно-смесительных групп сделаны типоразмерами.

Семейства насосов делятся на типоразмеры по признаку

• Мощность, Вт
• Монтажная длина, мм

1. Насос циркуляционный SCP
2. Насос циркуляционный энергоэффективный ECP

Всего - 2 шт, типоразмеров – 15 шт

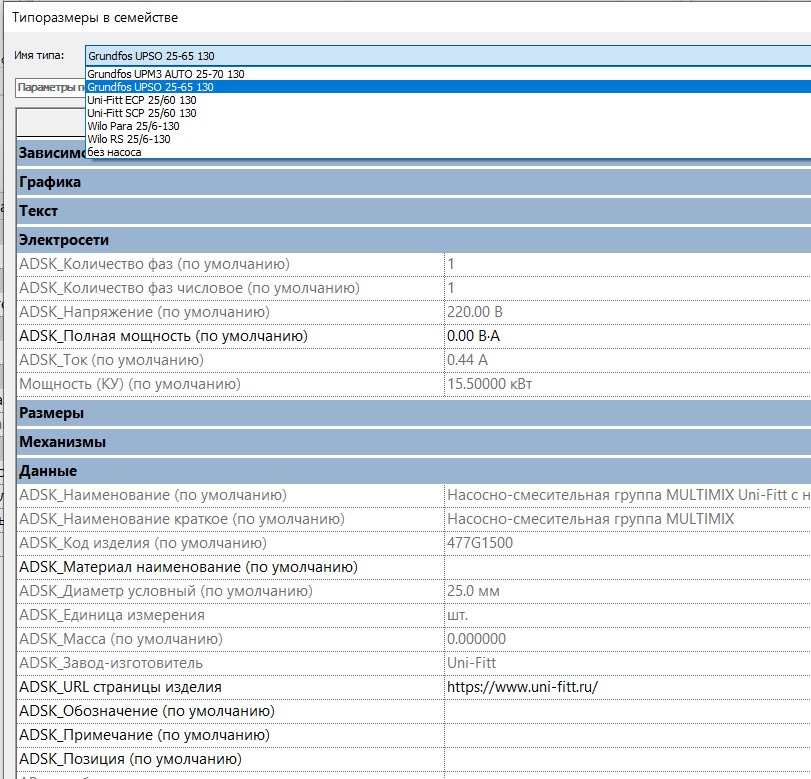

Семейства насосно-смесительных групп делятся на типоразмеры по признаку вида насоса в комплекте.

Насосно-смесительные группы Uni-Fitt Multimix, Solomix, Solomix Х и Solomix Mini могут иметь в составе стандартные или энергоэффективные насосы:

• Grundfos UPM3 AUTO 25-70 130 и Grundfos UPM3 AUTO 15-50 130
• Grundfos UPSO 15-55 130 и Grundfos UPSO 25-65 130
• Uni-Fitt ECP 15/60 130 и Uni-Fitt ECP 25/60 130
• Wilo Para 15/6-130 и Wilo Para 25/6
• Wilo RS 15/6-130 и Wilo RS 25/6

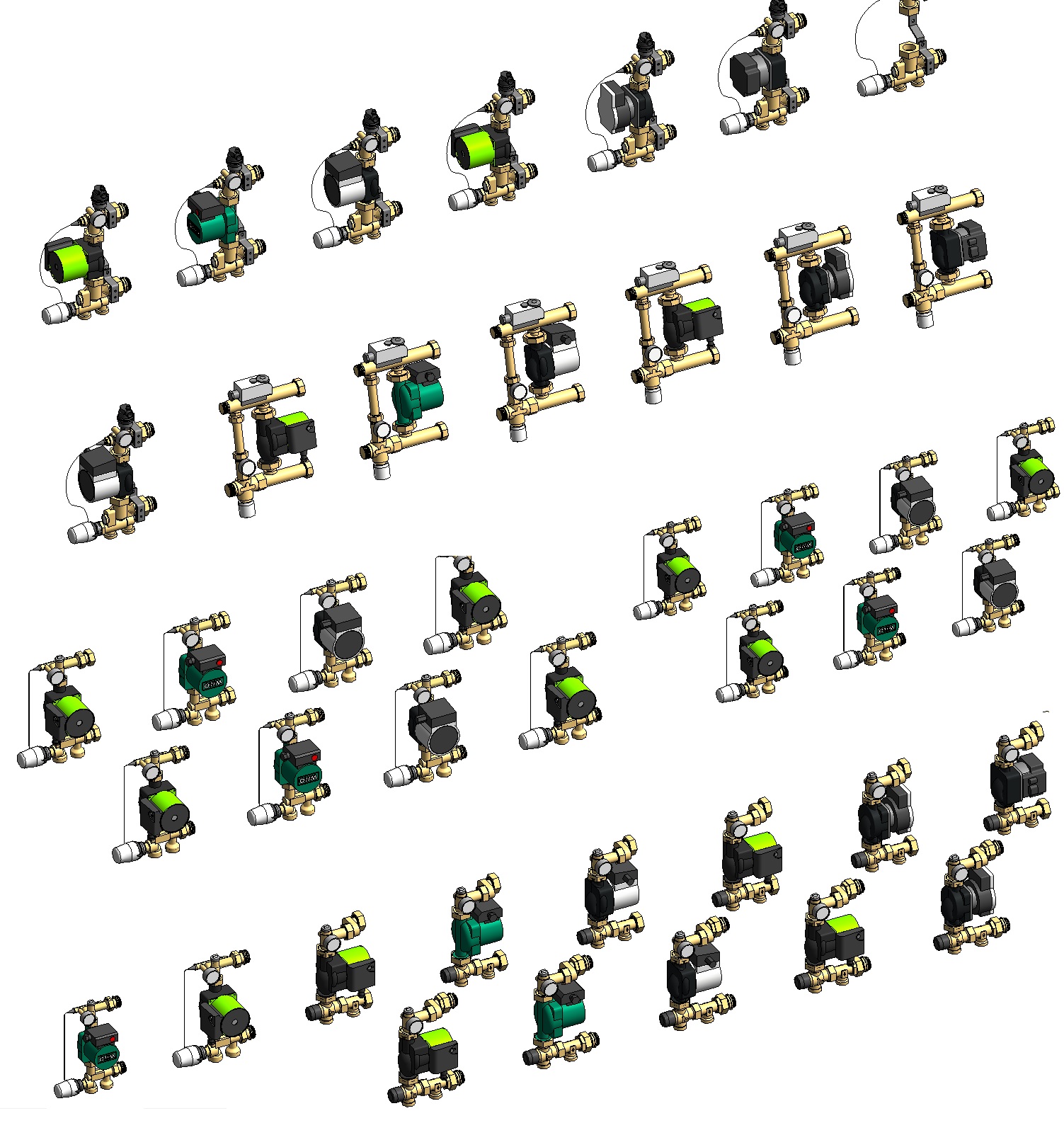

1. Насосно-смесительные группы Multimix Ду25 с установкой слева
2. Насосно-смесительные группы Solomix Ду25 с установкой слева
3. Насосно-смесительные группы Solomix Х Ду25 с наружной резьбой и накидной гайкой с установкой слева (2 семейства)
4. Насосно-смесительные группы Solomix mini Ду25 с наружной резьбой и накидной гайкой с установкой слева (2 семейства)

Всего - 6 шт, типоразмеров – 42 шт

В состав сборок Насосно-смесительных групп входят семейства трубопроводной арматуры и фитингов (Ду25):

• Автоматический клапан для удаления воздуха 1/2
• Байпасный настроечный клапан
• Вентиль автоматического воздухоудаления
• Вентиль ручного воздухоудаления
• Гильза для погружного датчика температуры
• Капиллярная трубка с датчиком
• Контрольный термометр
• Крепёжная скоба для смесительного узла нержавеющая сталь
• Накидная гайка для подключения циркуляционного насоса
• Накладной предохранительный термостат
• Наружная резьба с контргайкой и прокладкой круглого сечения
• Настроечная головка смесителя
• Обратный клапан
• Разъёмное соединение с наружной резьбой и прокладкой O-ring со стороны коллектора
• Ручной воздухоотводчик под ключ для удаления воздуха
• Ручной клапан для удаления воздуха
• Смесительный клапан с резьбой M30x1,5 для установки термостатической головки с погружным температурным датчиком
• Смесительный термостатический клапан
• Термометр
• Термостатический вентиль М30х1,5 с термостатической головкой и погружным датчиком температуры
• Термостатический смесительный клапан 3-ходовой
• Тройник с накидной гайкой для подключения коллектора.
• Тройник с наружной резьбой для подключения коллектора.
• Эксцентрик с наружной резьбой для подключения коллектора

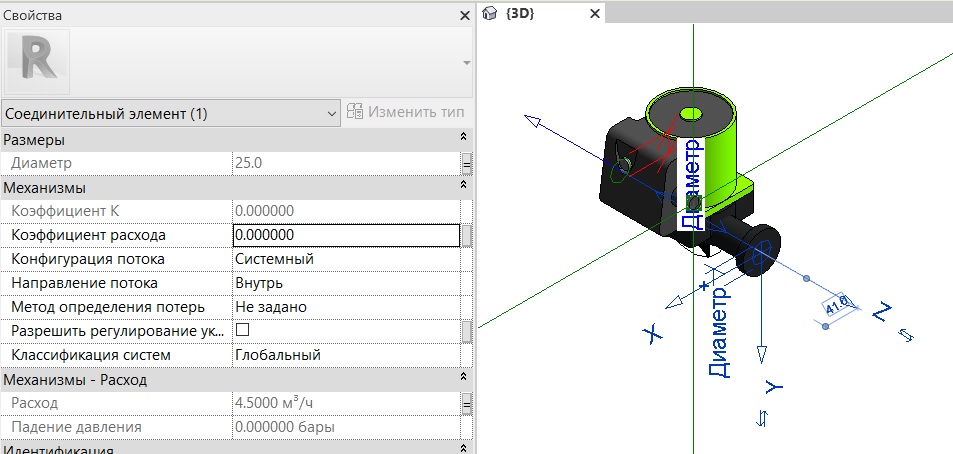

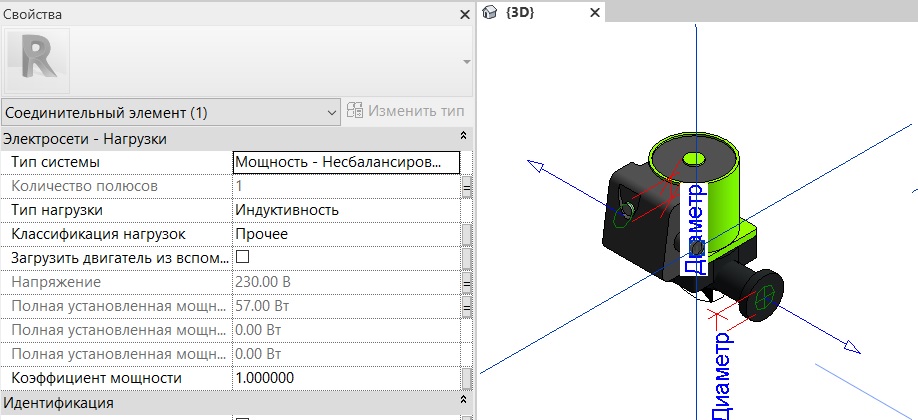

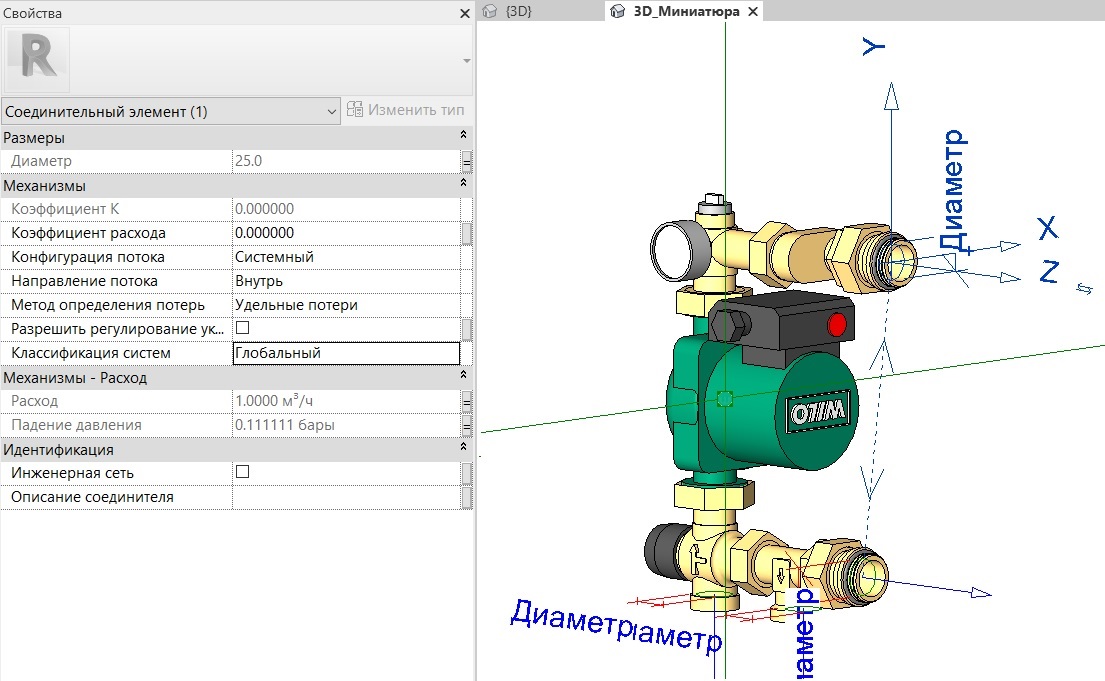

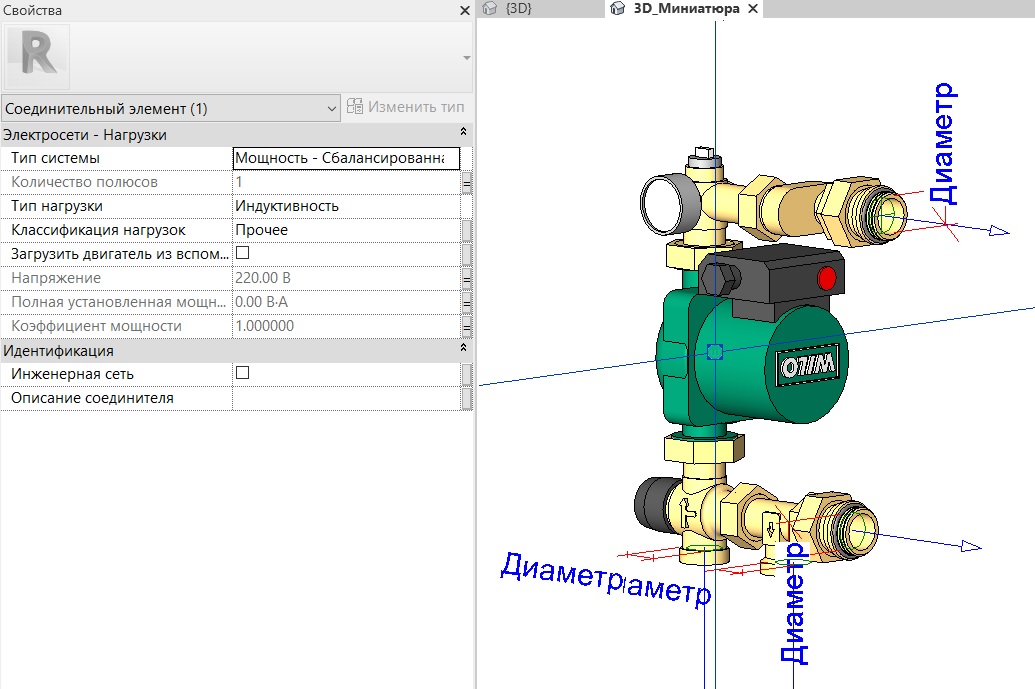

Во всех семействах соблюдены правила подключения к электрической сети и трубопроводу..

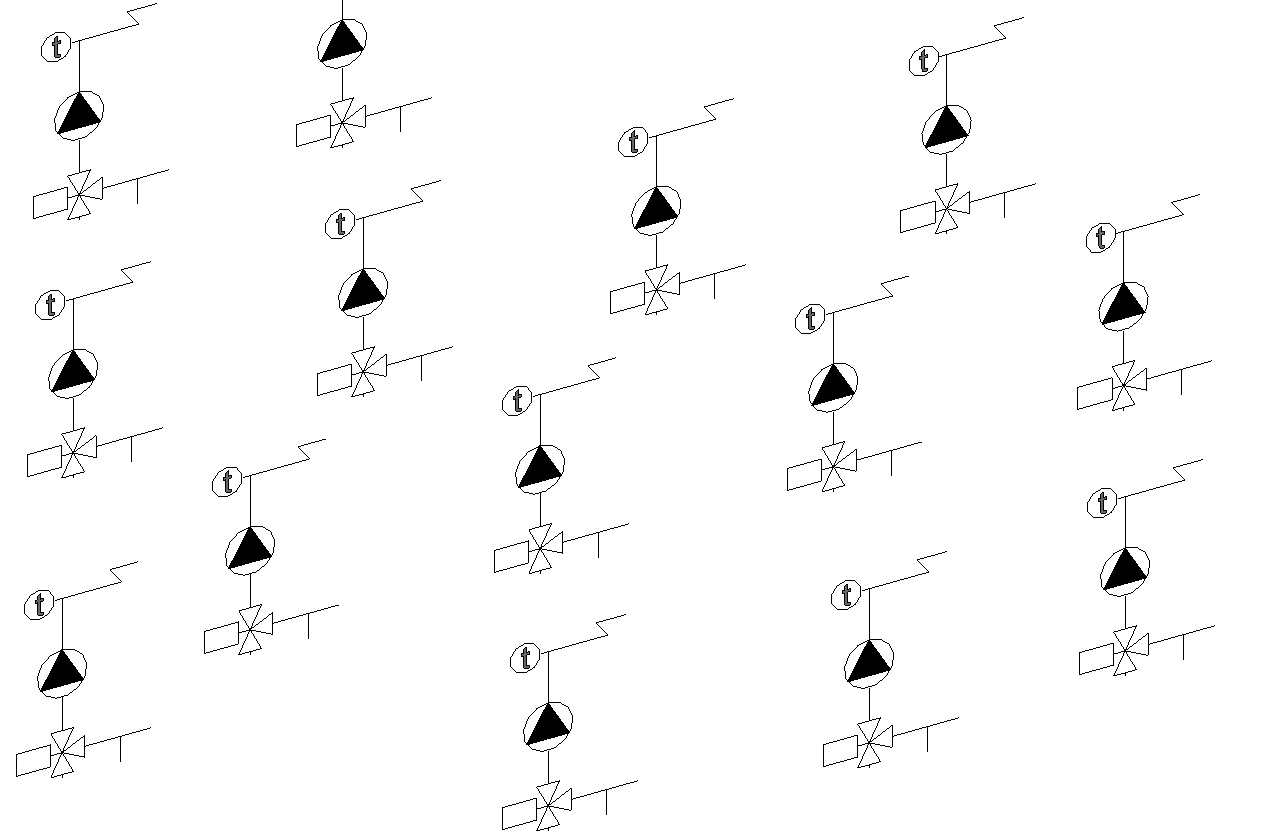

На низком уровне детализации фитинги отображаются линиями модели, арматура и пр. – УГО в соответствии с ГОСТ 21.205-2016 «Условные обозначения элементов трубопроводных систем зданий и сооружений». УГО разработано в категории элемента.

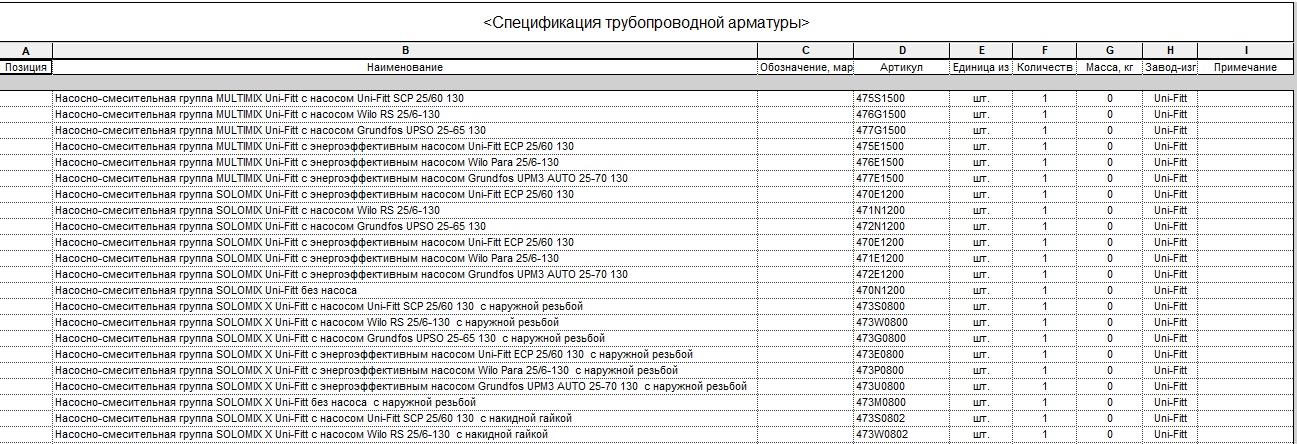

Параметры семейств позволяют сформировать спецификацию в проекте  в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов».
