Для компании ООО «СИЭНПИ РУС» на базе Вертикальных многоступенчатых центробежных насосов CDM/ CDMF созданы каталоги параметрических моделей Комплектных частотно-регулируемых установок повышения давления PBS с насосами CDMF в Autodesk Revit 2019.

Семейства установок:

1. Установки повышения давления PBS на 2 насоса CDMF
2. Установки повышения давления PBS на 3 насоса CDMF

Итого семейств – 18 шт, типоразмеров – 118 шт

Перечень оборудования обвязки:

• Контроллер Aikon PD ES
• Автоматический выключатель (До 7,5 кВт на каждом насосе)
• Шкаф (от 11 кВт автоматические выключатели в шкафу)
• Шаровой кран на насосах DN15, 25, 32, 40 и 50
• Поворотные затворы на насосах DN65, 80 и 100
• Манометр
• Реле сухого хода
• Датчик давления Aikon SP100 0-16 Bar
• Обратный клапан DN25, 32, 40, 50, 65, 80 и 100
• Коллектора всасывающий и напорный DN50, 65, 80, 100, 150 и 200
• Рама-основание
• Мембранный расширительный бак

Каталог содержит загружаемые семейства категории «Оборудование». Версии файлов Autodesk Revit 2019.

Формат загружаемых семейств – RFA. В данных семействах использованы файлы общих параметров Autodesk – ФОП 2019. Семейства выполнены в детализации LOD300 и разработаны на основе шаблона «Метрическая система, типовая модель». Тип — Насос.

Семейства формируются по признакам

• Количество насосов, шт: 2 и 3
• Номинальная подача одного насоса, м3/ч: 3, 5, 10, 15, 20, 32, 42, 65 и 85

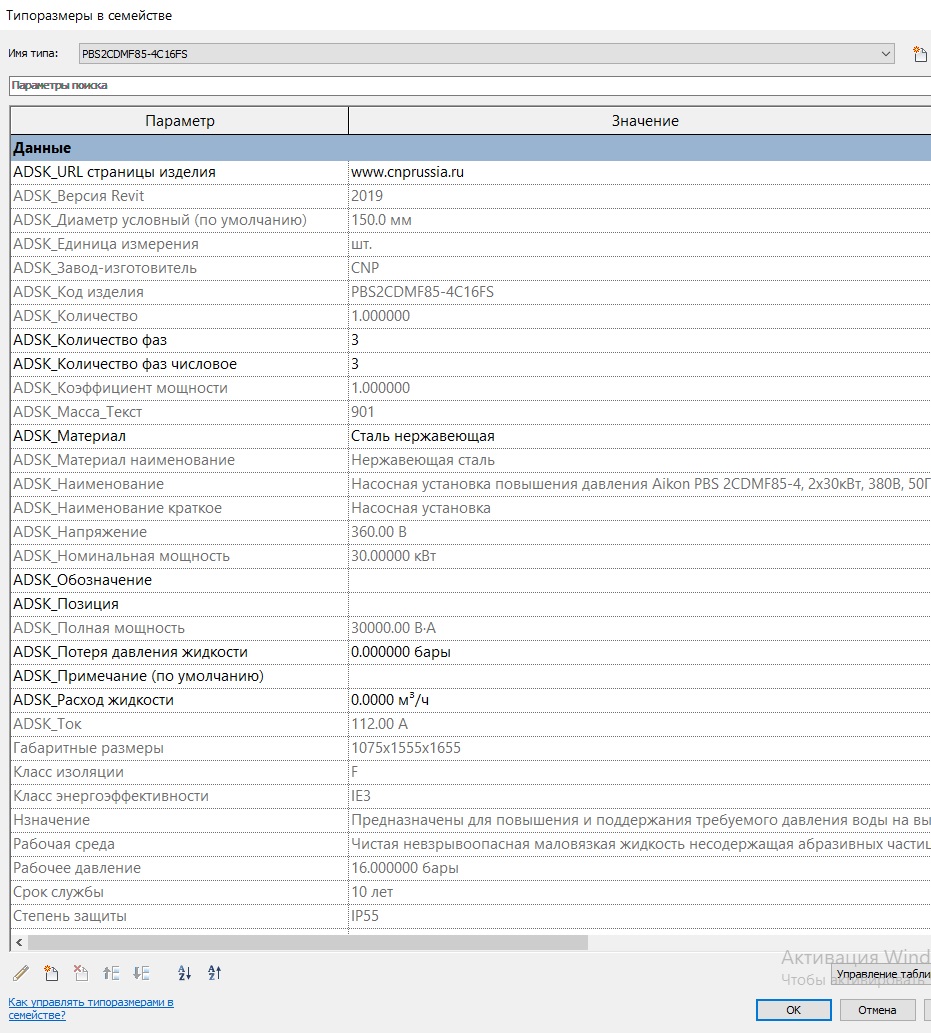

Семейства содержат необходимые технические и идентификационные данные о продукции, которые можно просматривать в Типоразмерах в семействе. Файлы семейств можно загружать в проект при помощи Калогов типоразмеров (.txt).

Алгоритм формирования названия (артикула) PBS [1] 3 [2] CDM5 – 4[3] C[4] 16[5] F[6] S[7]

• Тип установки [1] - Установка повышения давления ( Pressure Boosting System) PBS
• Количество насосов [2] - 3
• Модель насоса [3] - CDM5
• Температура рабочей среды [4]  - С — стандартное исполнение (+5...+70°С), R — высокотемпературное исполнение (+5...+110°С)
• Номинальное давление [5]  - 16 — 16 бар, 25 — 25 бар
• Тип подключения к трубопроводу [6]  - F — круглый фланец, L — резьба
• Тип подключения к сети [7] - S — 3×380В

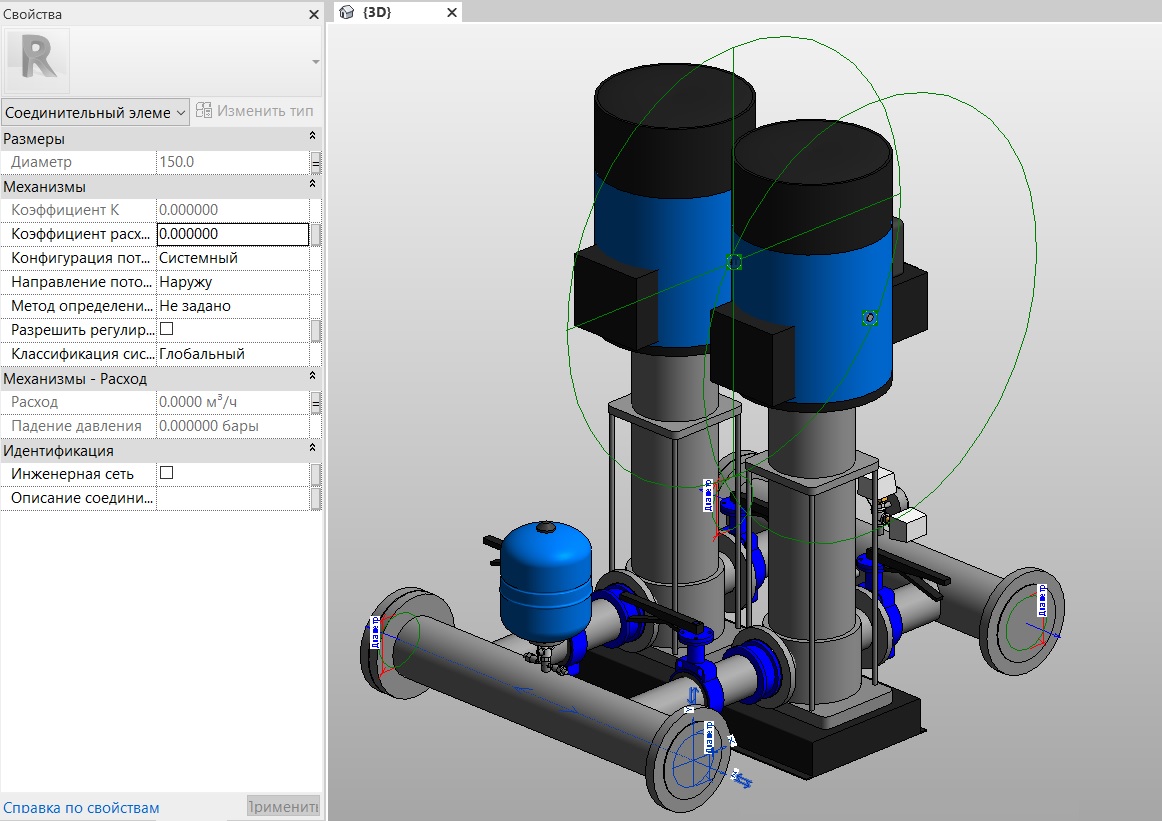

Во всех семействах соблюдены правила подключения.

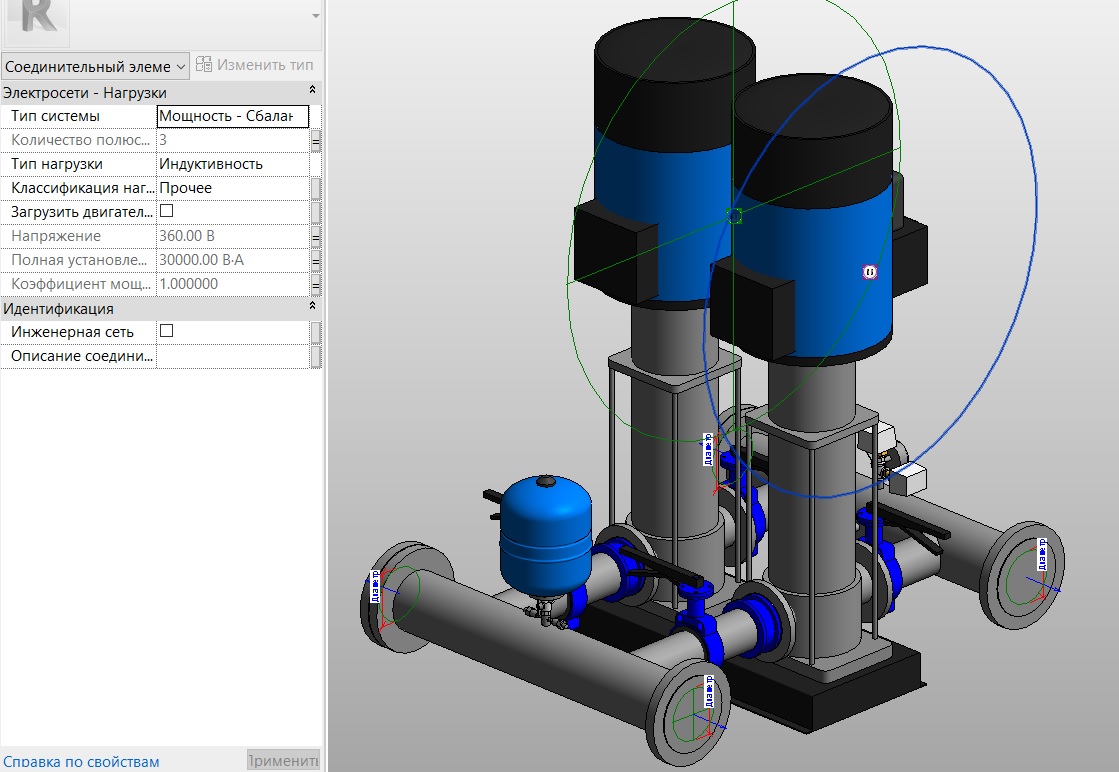

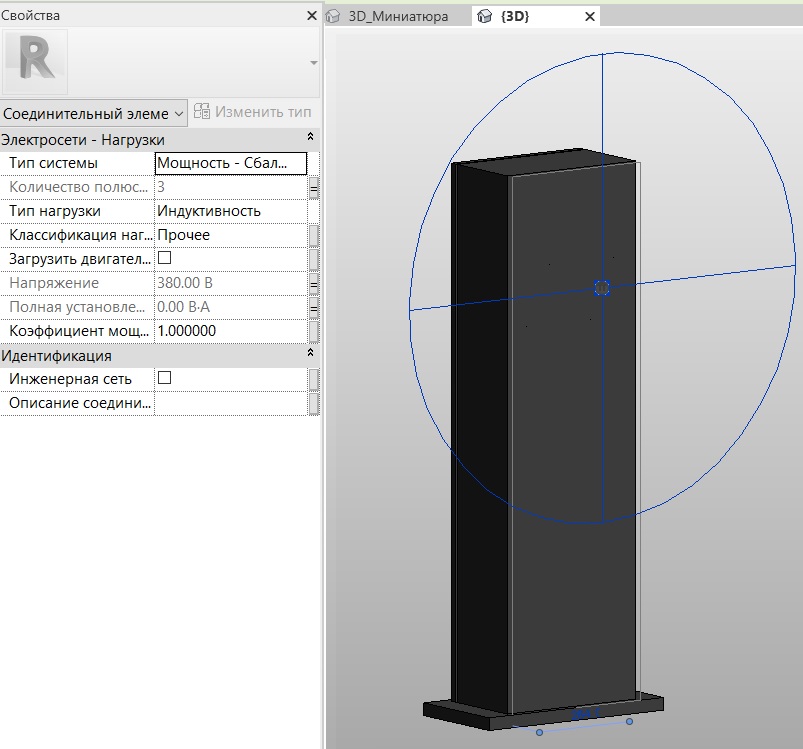

К электрической сети

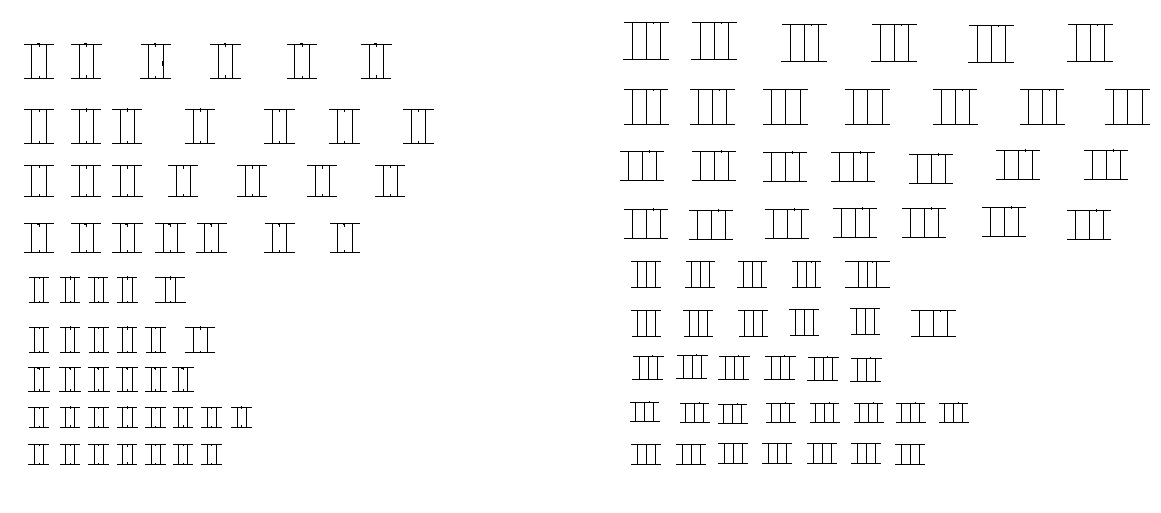

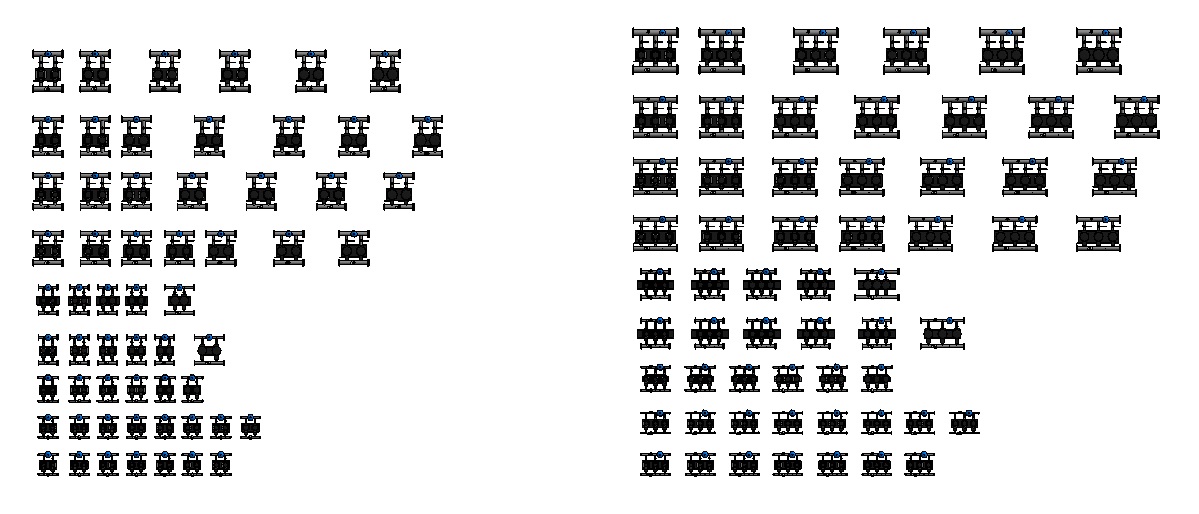

При высоком и среднем уровне детализации семейство представляет собой реальную геометрию, на плане при низком уровне детализации – УГО. УГО разработаны в категории элемента.

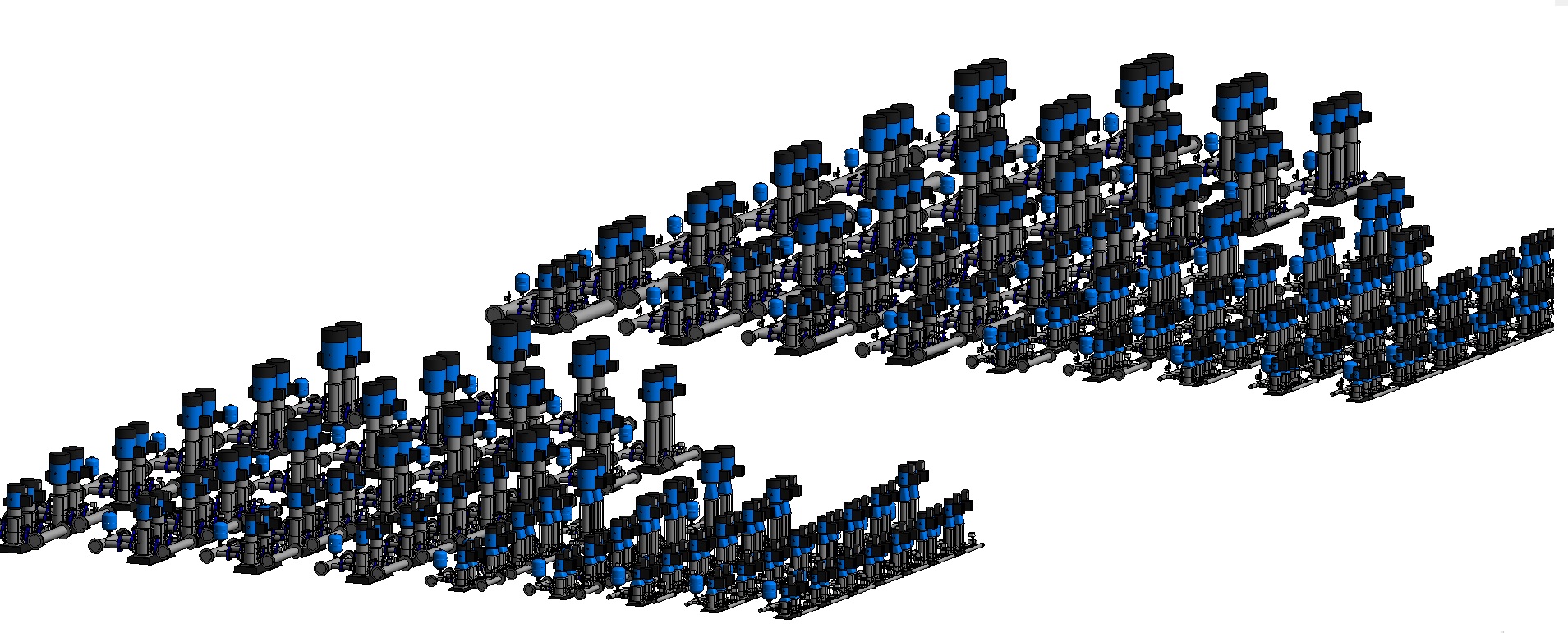

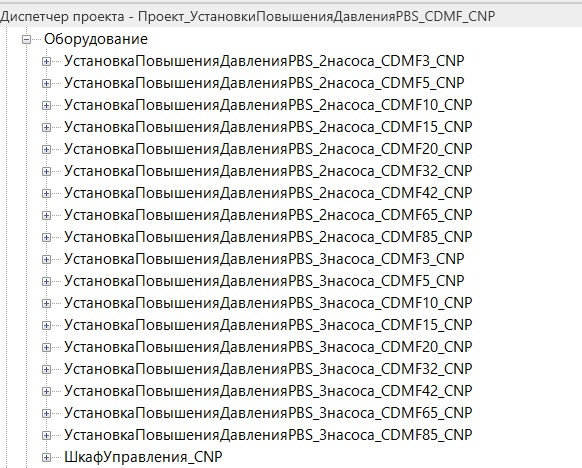

Семейства загружены в проект. Все загруженные типоразмеры семейств находятся в Диспетчере проекта в разделе Семейства.

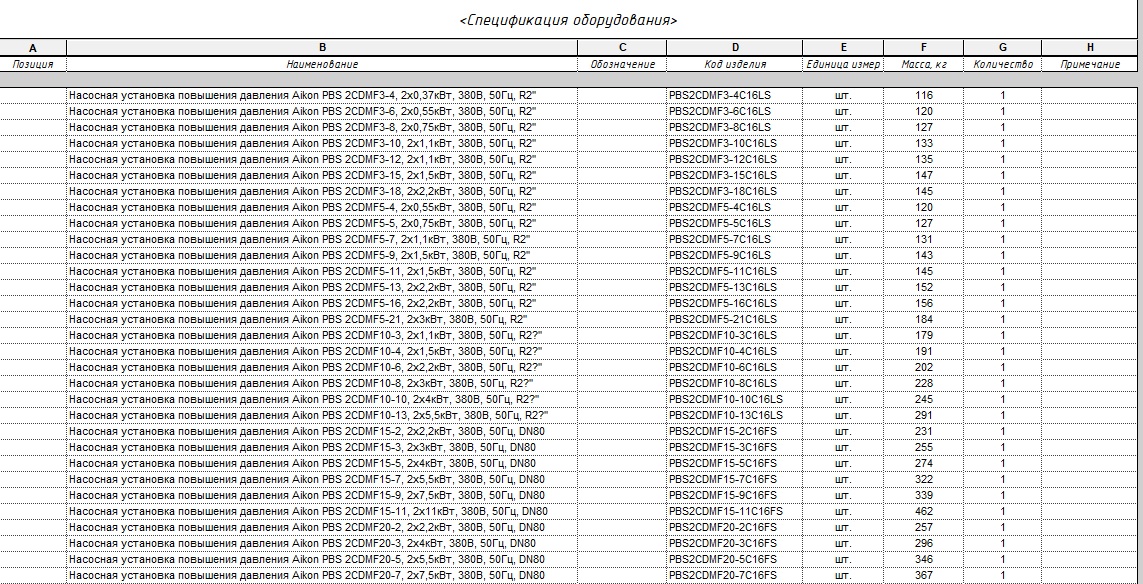

Спецификация реализована в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов».
