ООО «Корпорация «Электросевкавмонтаж» - российский производитель кабеленесущих систем и выполняет полный комплект работ по монтажу электрооборудования энергосистем любой сложности "под ключ".
Каталог можно скачать бесплатно после регистрации на нашем сайте

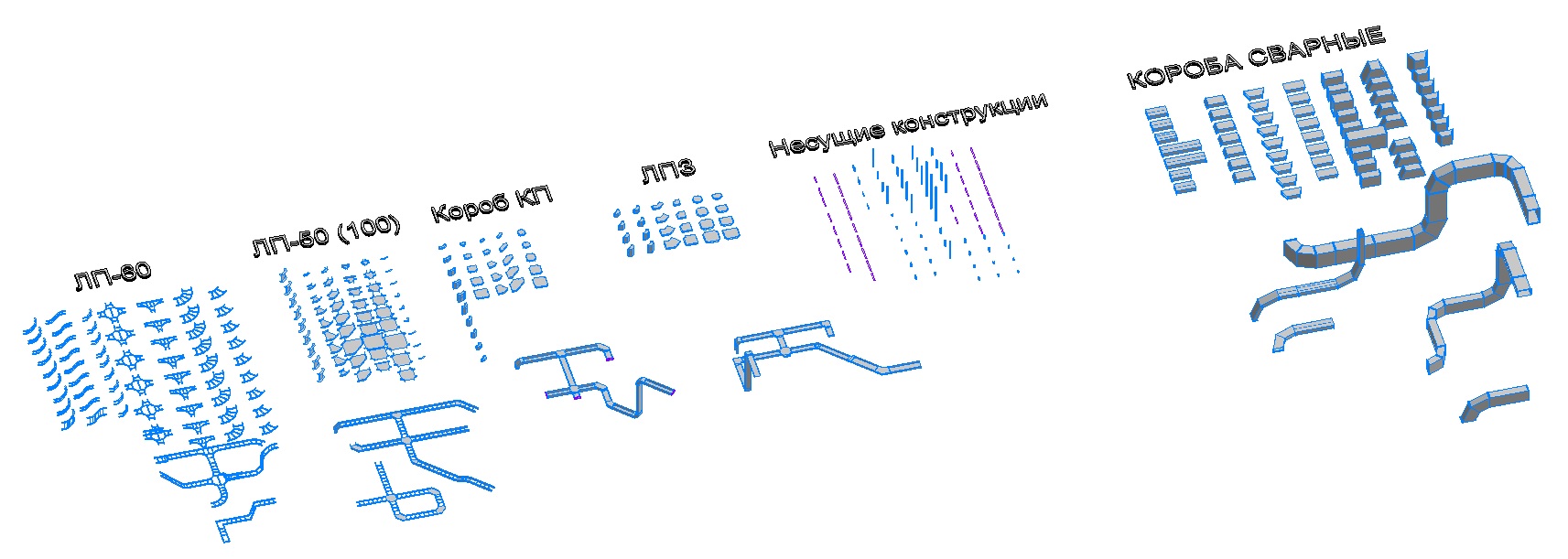

Для данной компании 3DBIM.pro создала в Revit Autodesk 2019 каталог семейств кабеленесущих систем. Каталог параметрических 3D моделей предназначен для проектирования трасс кабельных лотков в Autodesk Revit, конструирования и компоновки различных кабельных конструкций в трехмерном пространстве.
Созданы системные семейства кабельных лотков и коробов и загружаемые семейства фасонных изделий, аксессуаров и несущих. Параметры семейств соответствуют файлу общих параметров (ФОП) 2019, рекомендованных Autodesk и стандарту BIM 2.0. Формат семейств – .rfa
Количество семейств - 73 шт, типоразмеров – 737 шт, исполнений по материалу и классу безопасности - 6 шт. Типоразмеры кабельных лотков созданы для каждого исполнения отдельно. Всего имеется 36 типов лотков. Все лотки разделены по типу лотков и исполнению. Все семейства реализованы без перфорации.

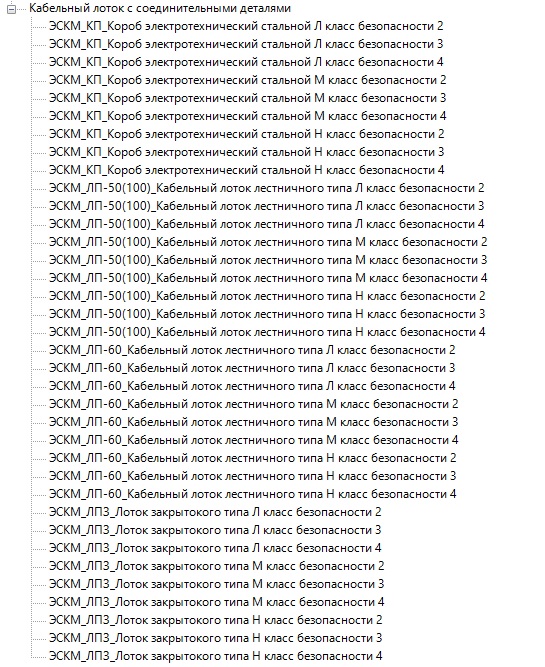

Все семейства фасонных элементов, крепежа, опорных конструкций находятся в Диспетчере проекта в разделе Семейства, категория Соединительные детали кабельных лотков. При именовании семейств первое поле - название компании производителя, далее тип изделия, а затем полное наименование изделия.

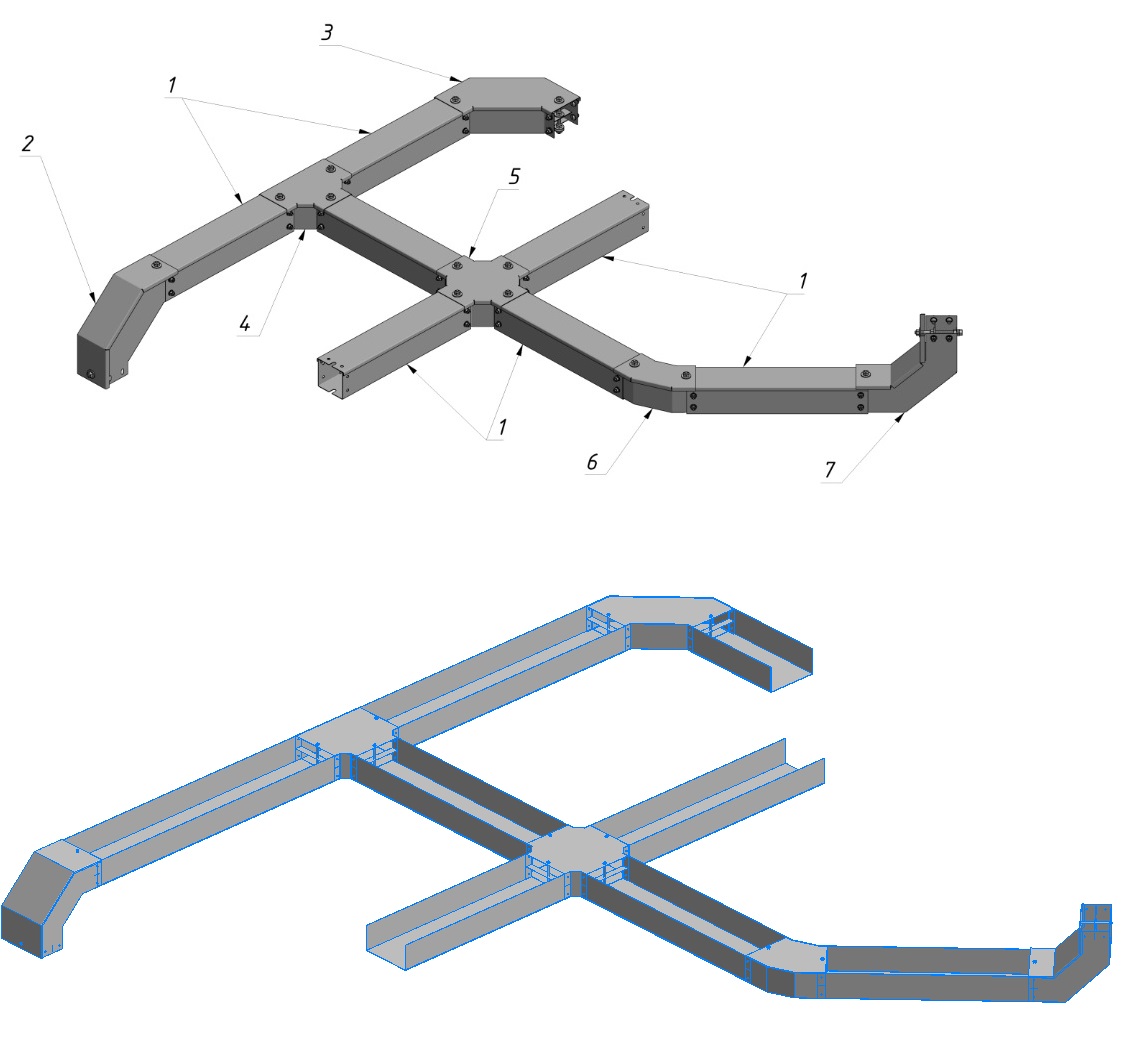

Трасса из коробов типа КП в реальности и в Revit

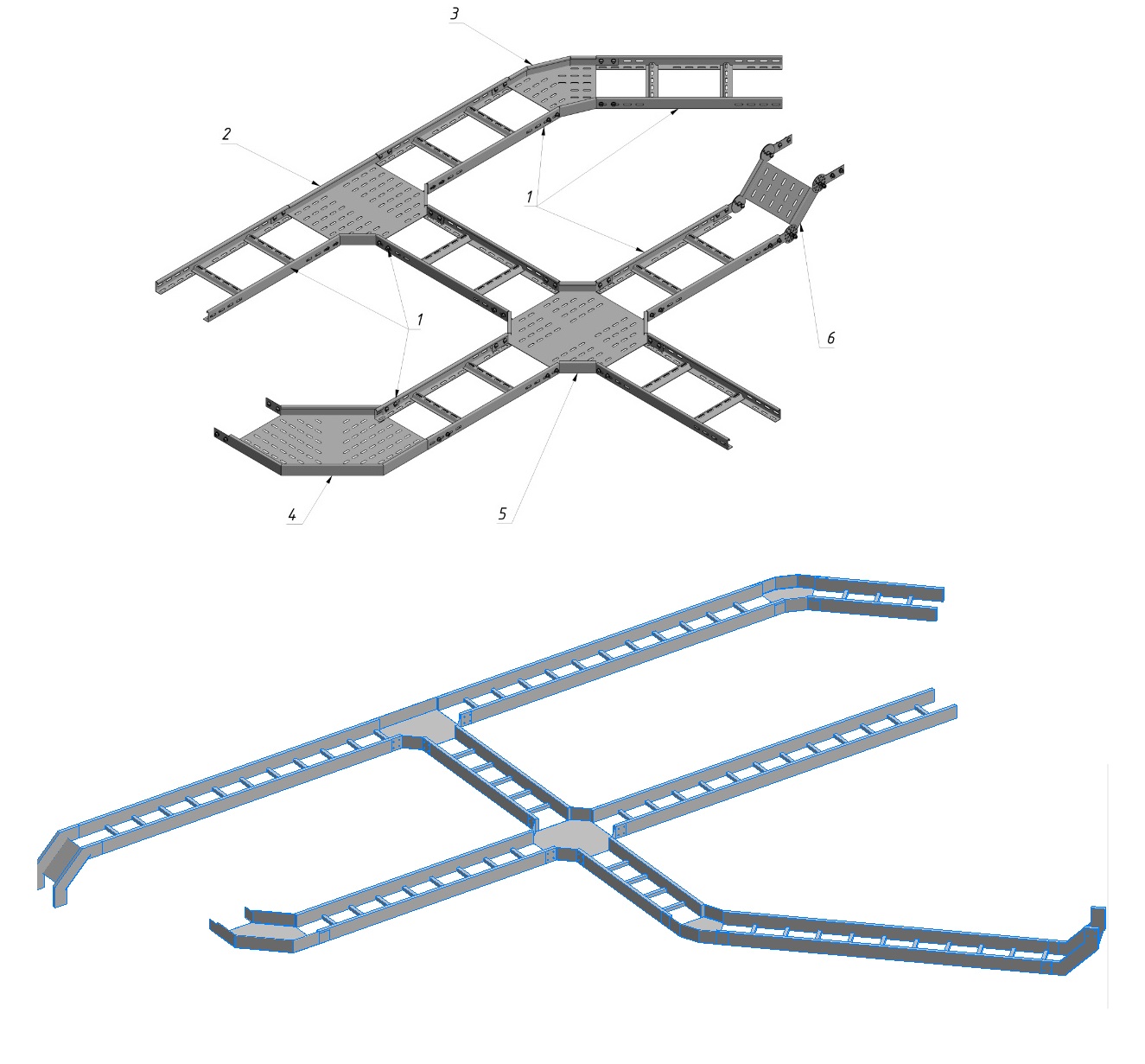

Трасса лотков типа ЛП-50 в реальности и в Revit

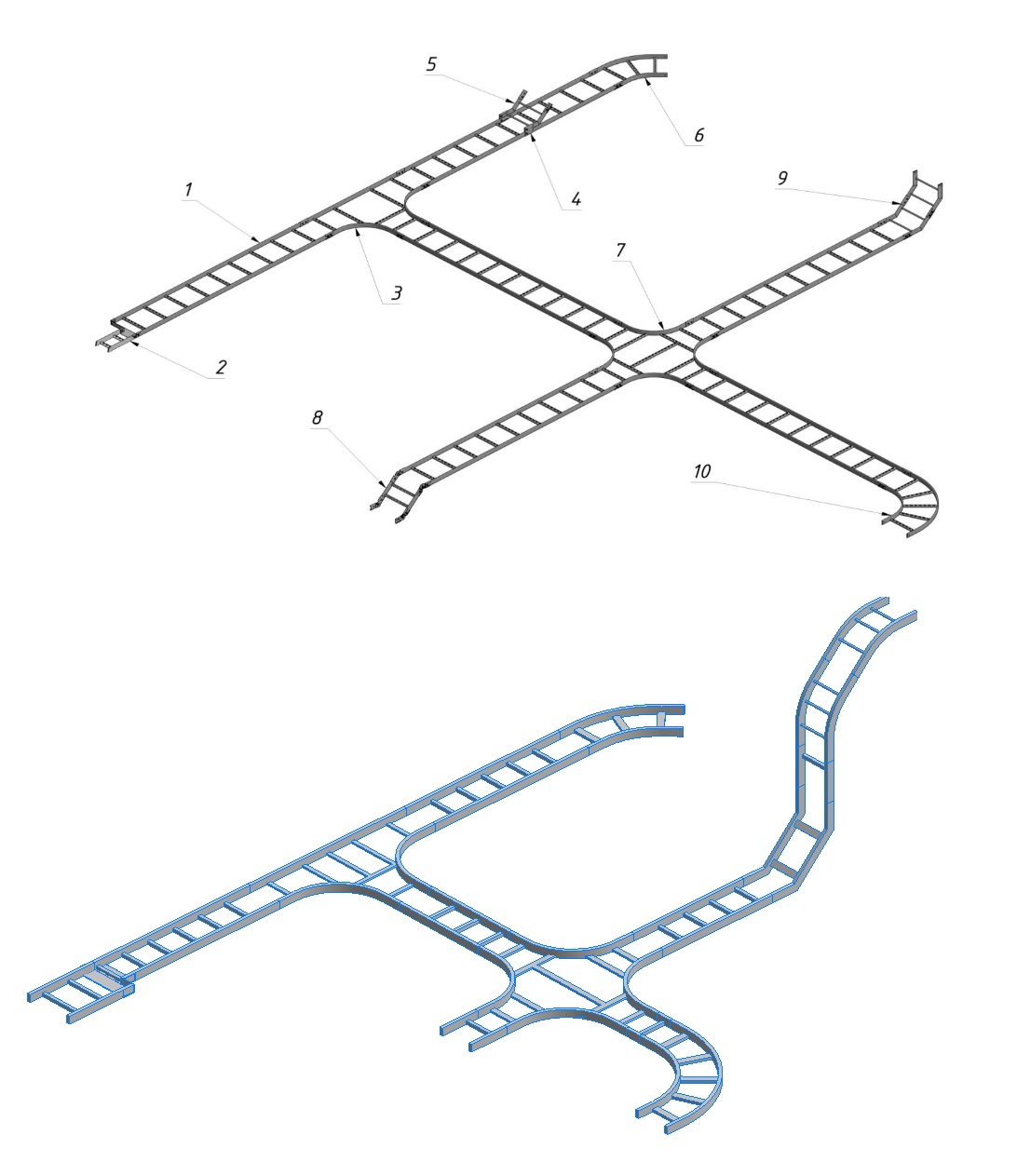

Трасса лотков типа ЛП-60 в реальности и в Revit

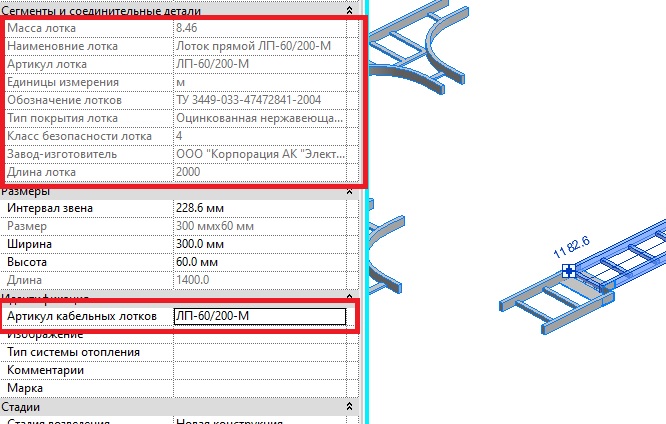

При построении трассы необходимо правильно идентифицировать артикул лотка. Для этого созданы Ключи спецификаций лотков.

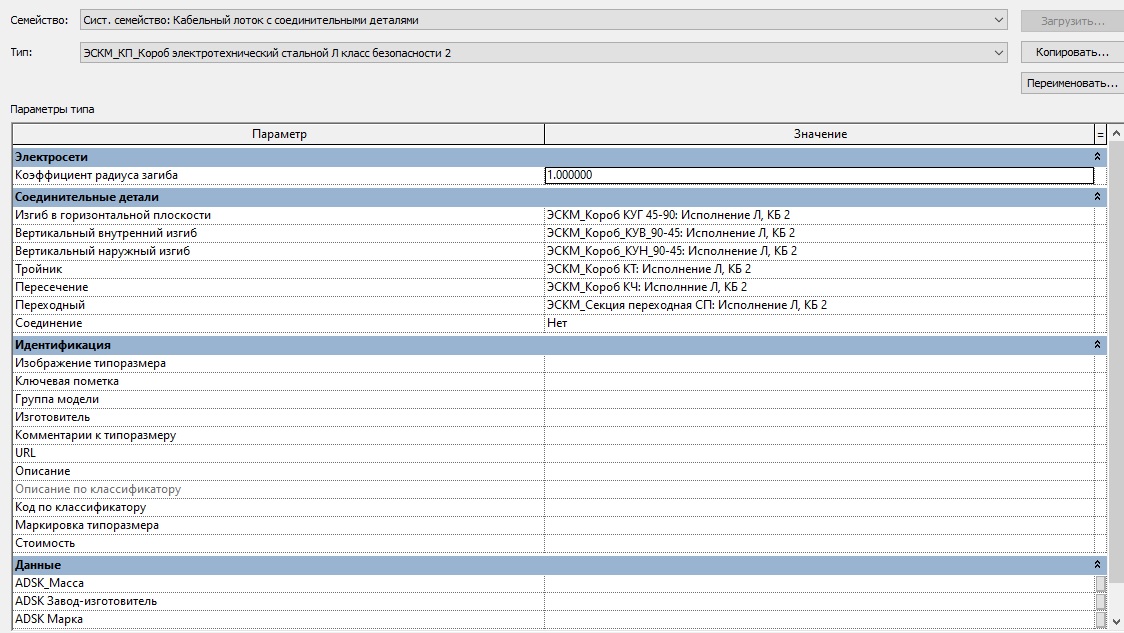

Для трассировки лотков в проекте настроены соединительные (фасонные) детали. Значения параметров загружаются с помощью таблицы выбора. Т.е. при любом повороте или разветвлении трассы на заданные углы соединительные детали размещаются автоматически.

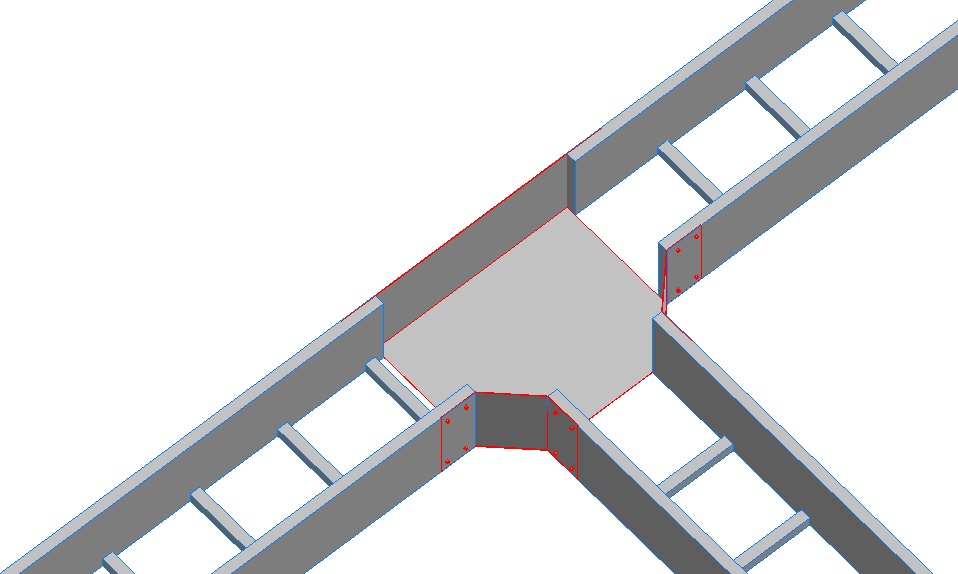

Если при построении трассы использовались фасонные изделия отсутствующие в каталоге – они выделяются красным цветом. В спецификации отмечается как «Неопределено».

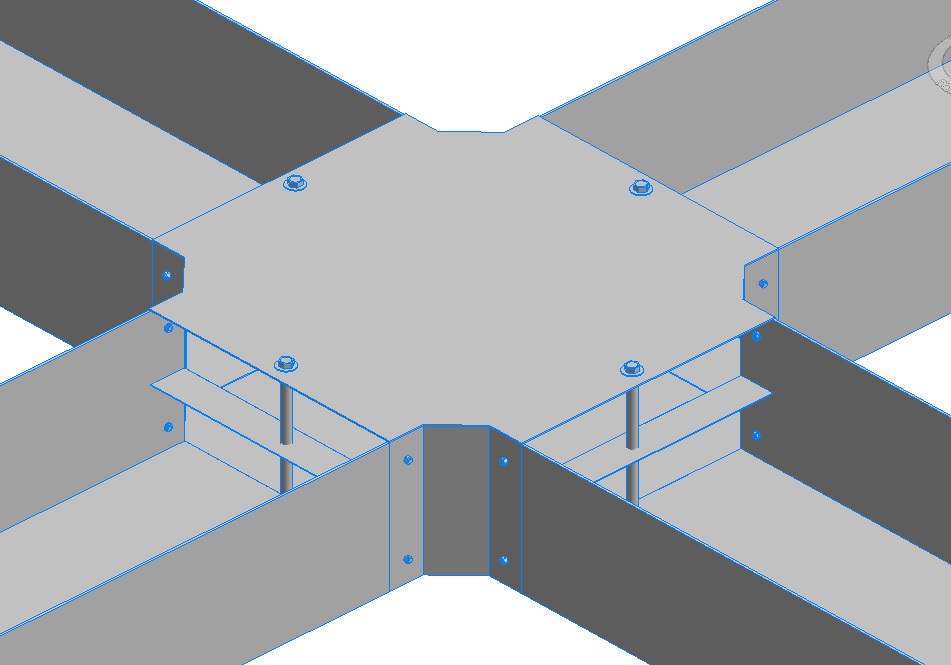

Крепежные элементы рассчитываются на всю трассу кабельных лотков для всех соединительных элементов.

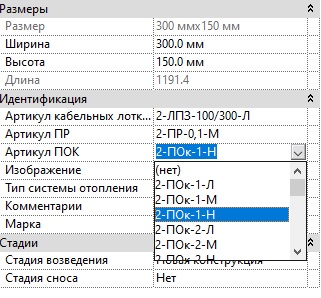

Крышки и разделители для каждого типа лотка настраиваются в диспетчере проекта в разделе Их идентификация настраивается отдельно в табличном виде без визуализации. Также без визуализации реализованы Перегородки огнестойкие (ПОК) и Перегородки разделительные (ПР). Для их подсчета и выбора необходимо выбрать нужный лоток, далее выбрать артикул ПР и/или артикул ПОК.
Крышки для соединительных деталей настраиваются для каждого соединительного элемента свойством «Да/Нет» в разделе «Графика» и визуально отображаются.

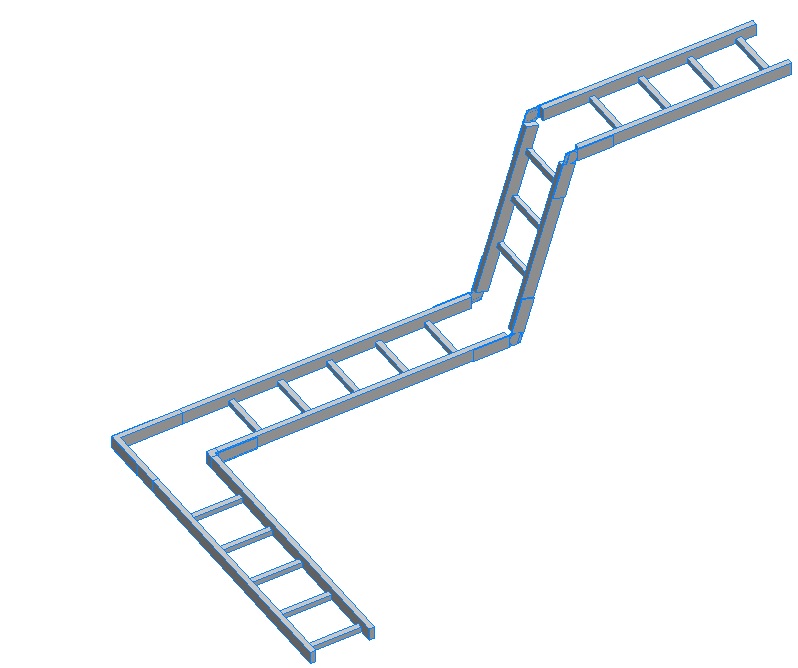

В проекте разработаны шарнирные элементы. Таким образом можно прокладывать трассу под различными углами как в горизонтальной, так и в вертикальной плоскости с применением шарниров. Необходимо учитывать, что все модели, название которых начинается со слова «Комплект» имеют два составные элемента. Например:
При этом они попадают в спецификацию Соединительных деталей кабельных лотков как два шарнирных элемента.

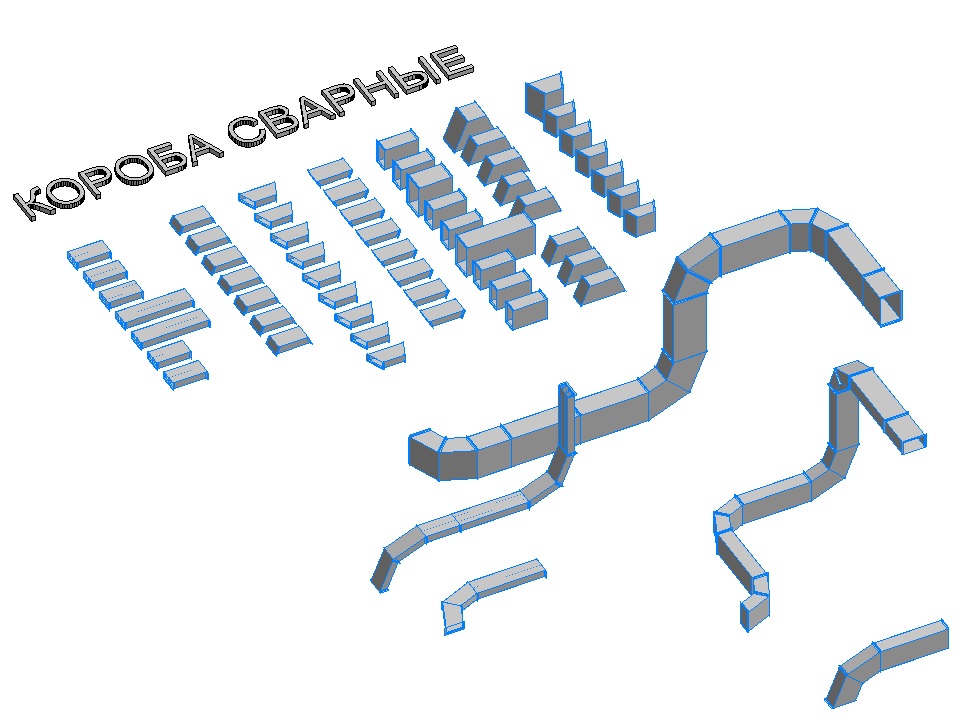

Короба делятся на одноканальные многоярусные, двухканальные и трехканальные одноярусные.

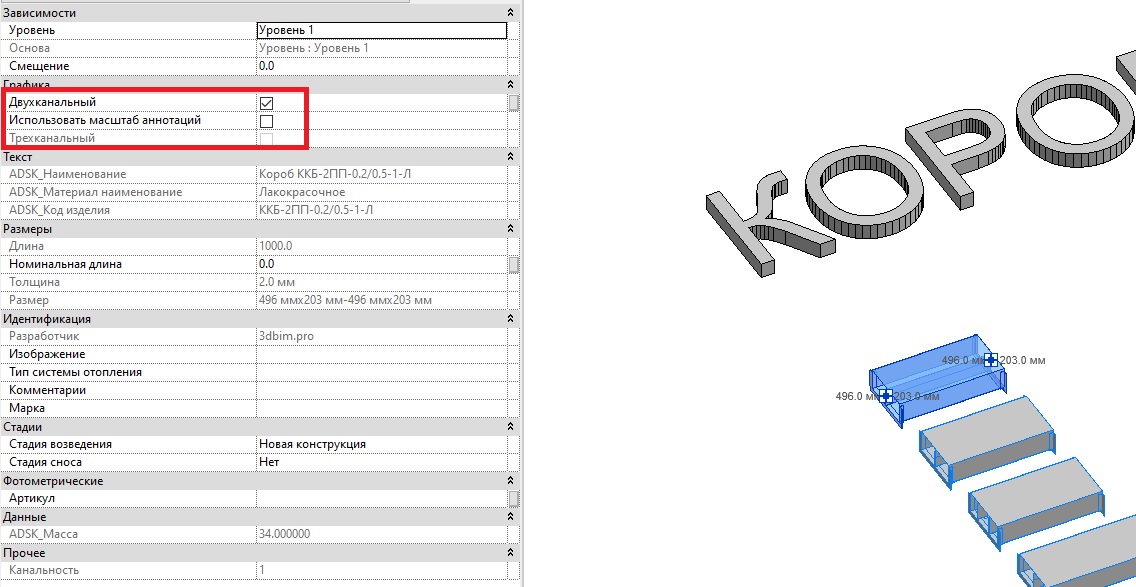

Выбор числа каналов происходит через параметр «Да/Нет».

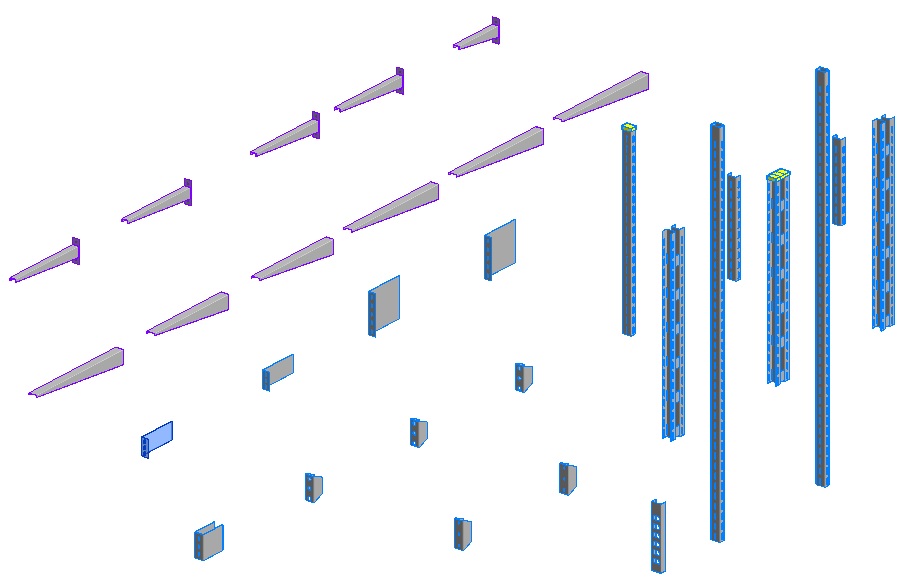

Лотки и короба монтируются с помощью опорных элементов:

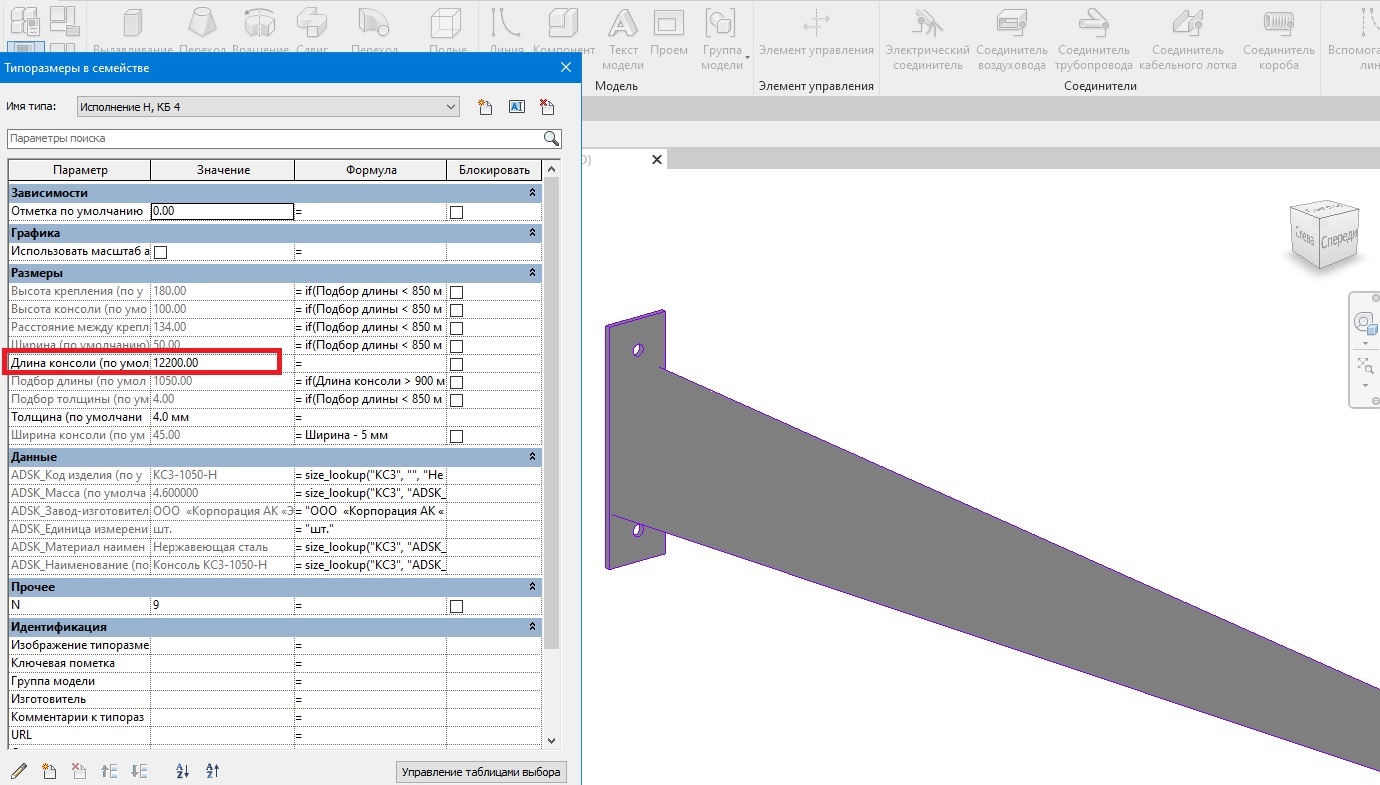

Выбор типоразмера опорного элемента происходит через подбор длины консоли/профиля – подбирается ближайшая длина элемента.

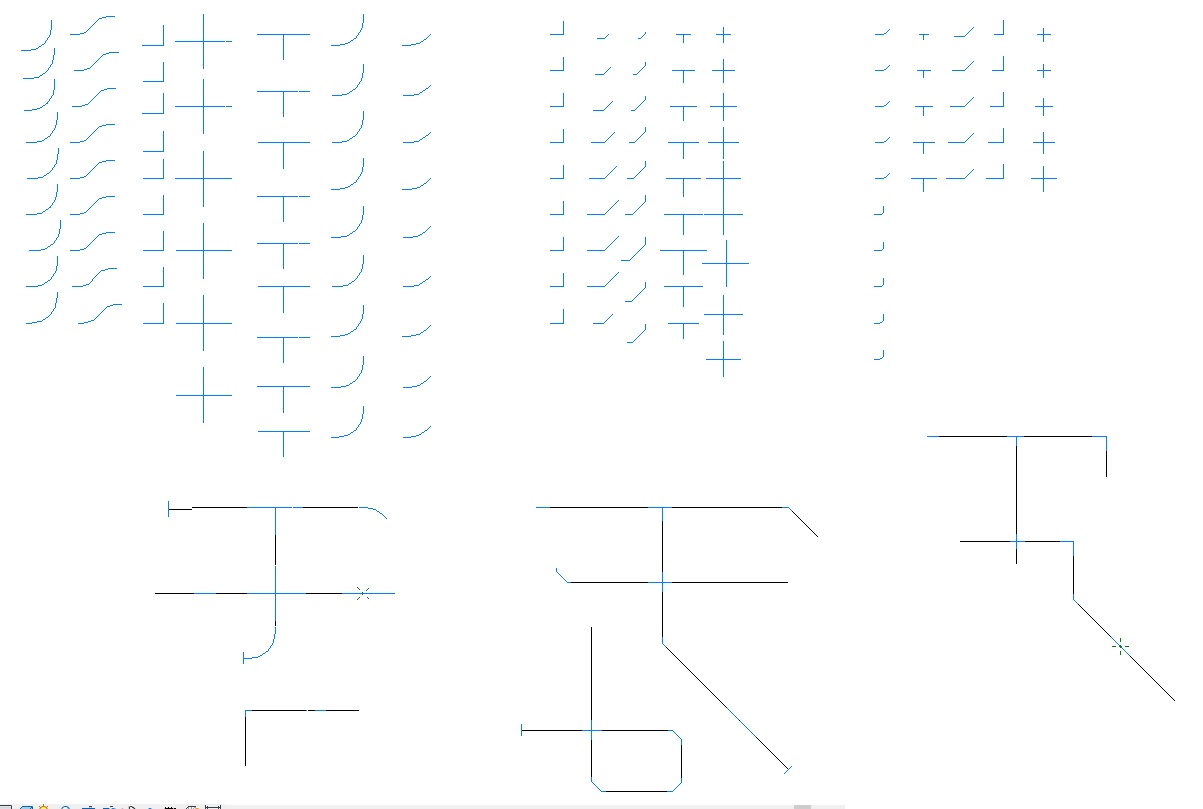

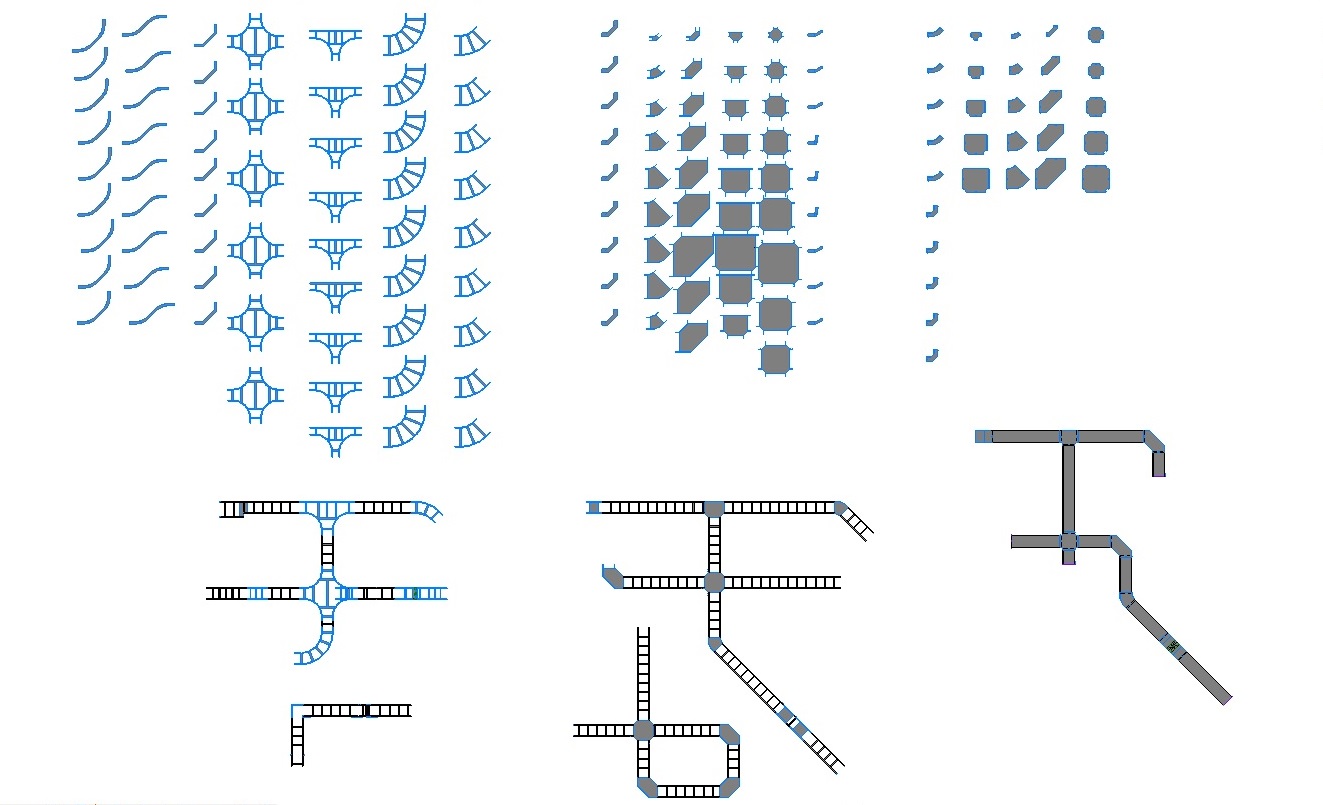

На плане при низком уровне детализации семейство представляет собой УГО, при среднем и высоком – реальную геометрию.

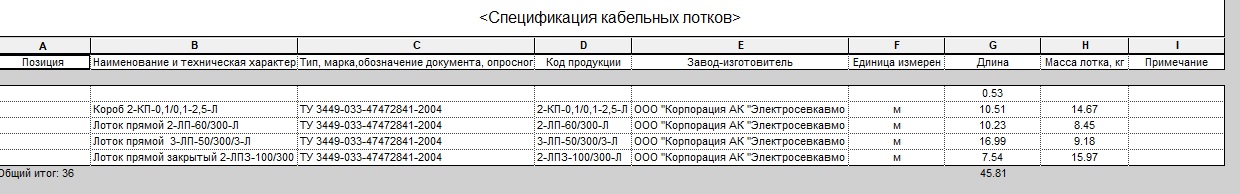

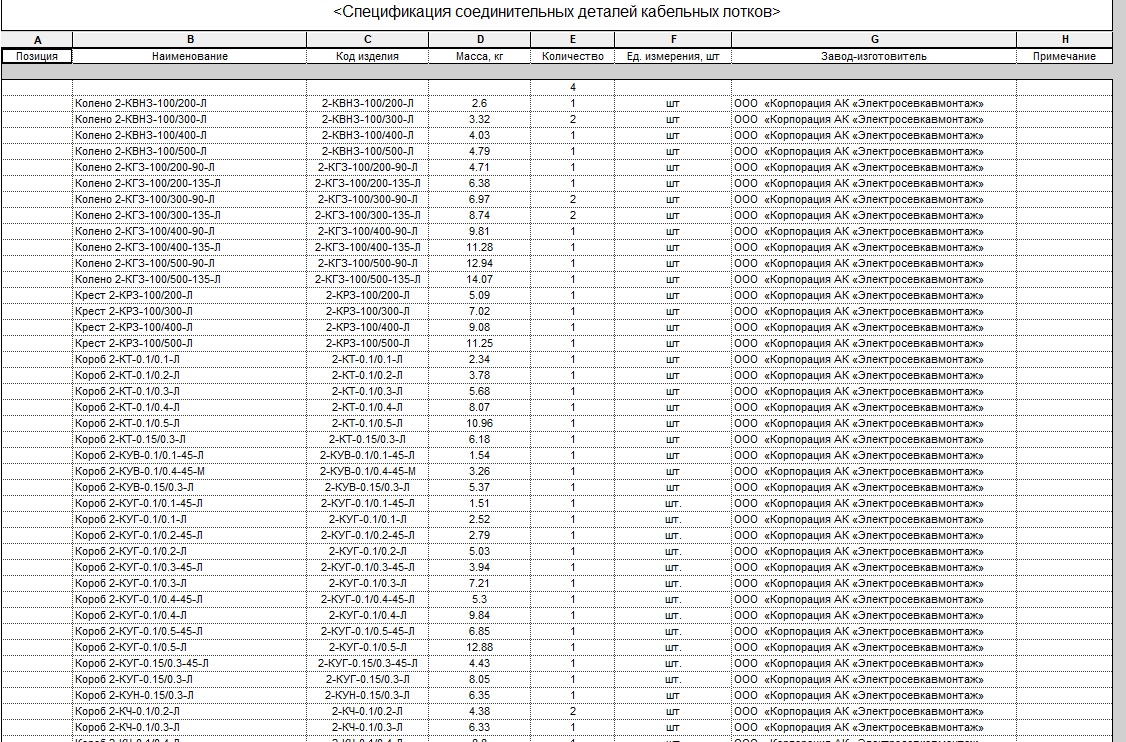

В проекте спецификации реализована в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов».Всего настроены 4 вида спецификаций:
