Магистральный принцип в прокладке водопровода часто сопровождается неравномерным распределением давления и температуры в нем. Также тройниковая разводка не может обеспечить стабильный напор при включении нескольких точек потребления воды. В современных домах, где задействовано большое количество контуров, создают независимую систему водоснабжения и отопления для каждой квартиры. И здесь установка коллекторных узлов, квартирных станций практически неизбежна. Это важный элемент и для отопительной системы, и системы водоснабжения, который необходим для качественной работы и полноценной работы.
Коллекторные узлы «АкваСмарт»
Распределительная гребенка или коллектор для водоснабжения выравнивает давление в сети, предотвращает гидроудары и резкое изменение напора. Они подключаются к стоякам систем ХВС и ГВС и включают шаровые краны, вентили, позволяющие не только открывать и закрывать водяной поток, но и регулировать его на отдельном участке.
Коллекторные узлы «АкваСмарт» оснащены запорной, фильтрующей и регулировочной арматурой, а также приборами контроля и учета. Профессиональная заводская сборка исключает возможность ошибок. Диаметры коллекторов могут быть Dn 20-50. Отводы на квартиру Dn 15 или 20. Отводы на коллекторы имеют межосевой расстояние 90 – 100 мм. Коллектор оснащен запорной арматурой на вводе и на отводах в квартиру. На вводе имеется фильтр грубой очистки. Регулятор давления устанавливается на вводе коллектора, либо на каждом отводе в квартиру. Дополнительно на коллектор могут устанавливаться приборы контроля - манометры.

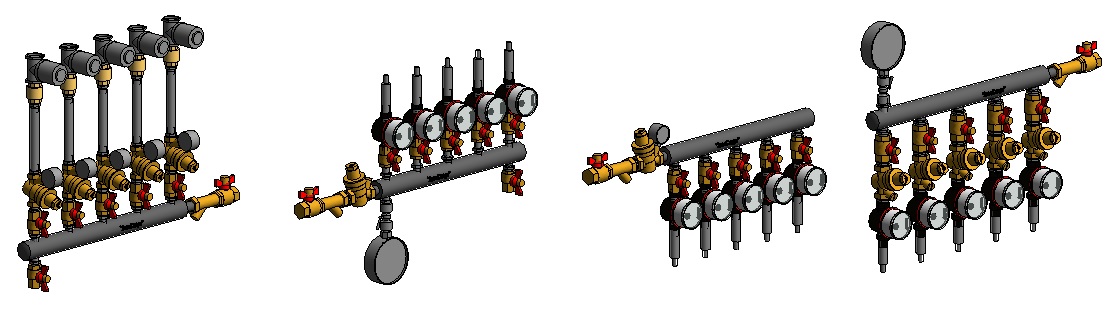

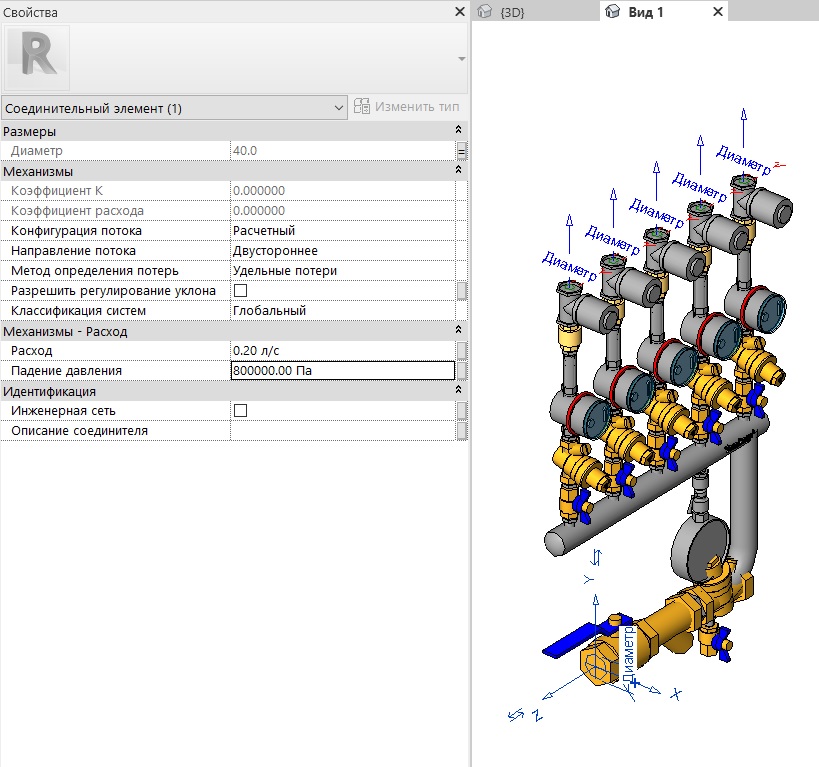

Коллекторный узел на 2 - 9 квартир реализован в Autodesk Revit 2019. Уровень детализации – средний, LOD 300. Семейства - согласно стандарта BIM 2.0. Параметры загружаемых семейств соответствовуют файлу общих параметров ФОП2019, рекомендованных Autodesk. Форматы семейств – rfa

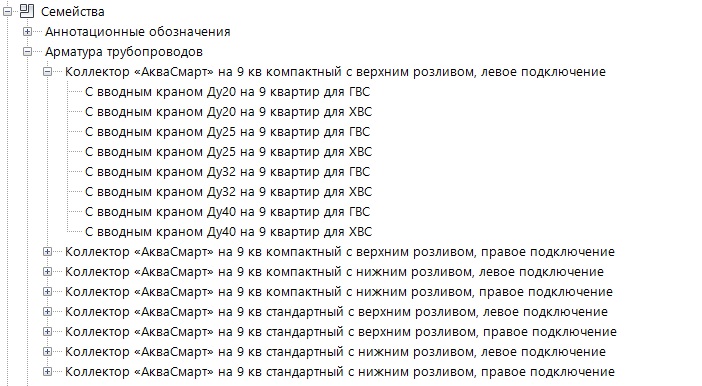

Деление сборки коллектора на сложные семейства происходит по принципам:
количество квартир
тип исполнения стандартный/компактный
тип розлива нижний/верхний
тип подключения правый/левый.
Признаком деления семейства на типоразмеры является:
система водоснабжения ХВС/ГВС
номинальный диаметр вводный

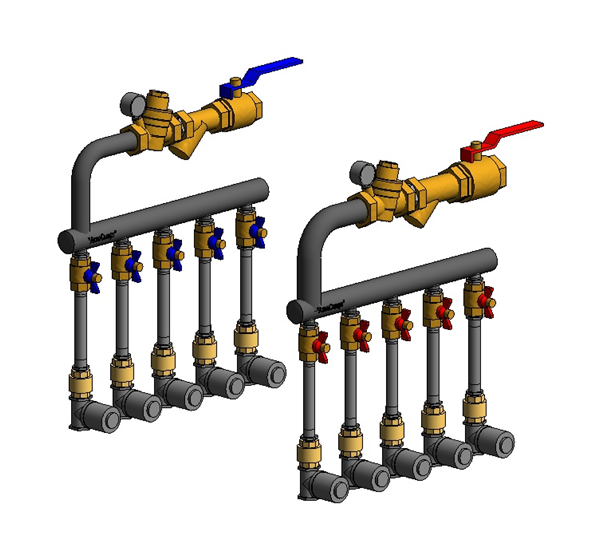

В состав узла коллектора входят:
1. Шаровые краны (вводные):
Dn20, Dn25, Ру16, ВР-НР (американка), полнопроходный, бабочка.
Dn32, Dn40, Ру16, ВР-НР (американка), полнопроходный, рычаг.
2. Регулятор давления воды - индивидуальный Dn15, Dn20 на отводах или общий на вводе после фильтра.
3. Общий фильтр Dn20, Dn25, Dn32, Dn40.
4. Балка (гребенка) Dn25, Dn32, Dn40, Dn50, Dn65.
5. Шаровой кран Dn15, Dn20, Ру16, ВР-ВР, полнопроходный, бабочка.
6. Счетчик воды Dn15, Dn20 или вставка под счетчик Dn15, Dn20 .
7. Манометр на регуляторе - индивидуальный или общий на коллекторе. Кран под манометр Dn15.
8. Обратный клапан Dn15, Dn20.
9. Компенсатор гидроудара Dn15. Он устанавливается на тройник Dn15 или Dn20.
Наименование интерфейса водосчетчика выбирается проектировщиком из предложенных вариантов и попадает в спецификацию:
Импульсный
M-Bus
RS-485
Другой
Все изделия снабжены соответствующим типом коннектора.
Формирование артикула для коллектора водоснабжения «АкваСмарт» меняется в зависимости от:
Типа исполнения (стандартный/компактный)
Типа розлива (верхний / нижний).
Диаметра подключения вводного крана к стояку. (Dn20, Dn25, Dn32, Dn40)
Диаметра балки. (Dn25, Dn32, Dn40, Dn50, Dn65)
Количества отводов у коллектора (2,3…,9)
Диаметра отвода. (Dn15, Dn20.
Межосевое расстояние между отводами (90 мм, 100 мм и 110 мм)
Регулятора давления воды (Установлен / Не установлен, Общий / Индивидуальный)
Счетчик учета воды ((Установлен / Не установлен, Dn15/Dn20, Обычный / Вставка)
Тип подключения (Правое / Левое)
Обратный клапан (Установлен / Не установлен)
Компенсатор гидроудара (Установлен / Не установлен)
Система водоснабжения (ХВС / ГВС)
Манометр. Установлен (Установлен / Не установлен? Общий / Индивидуальный)

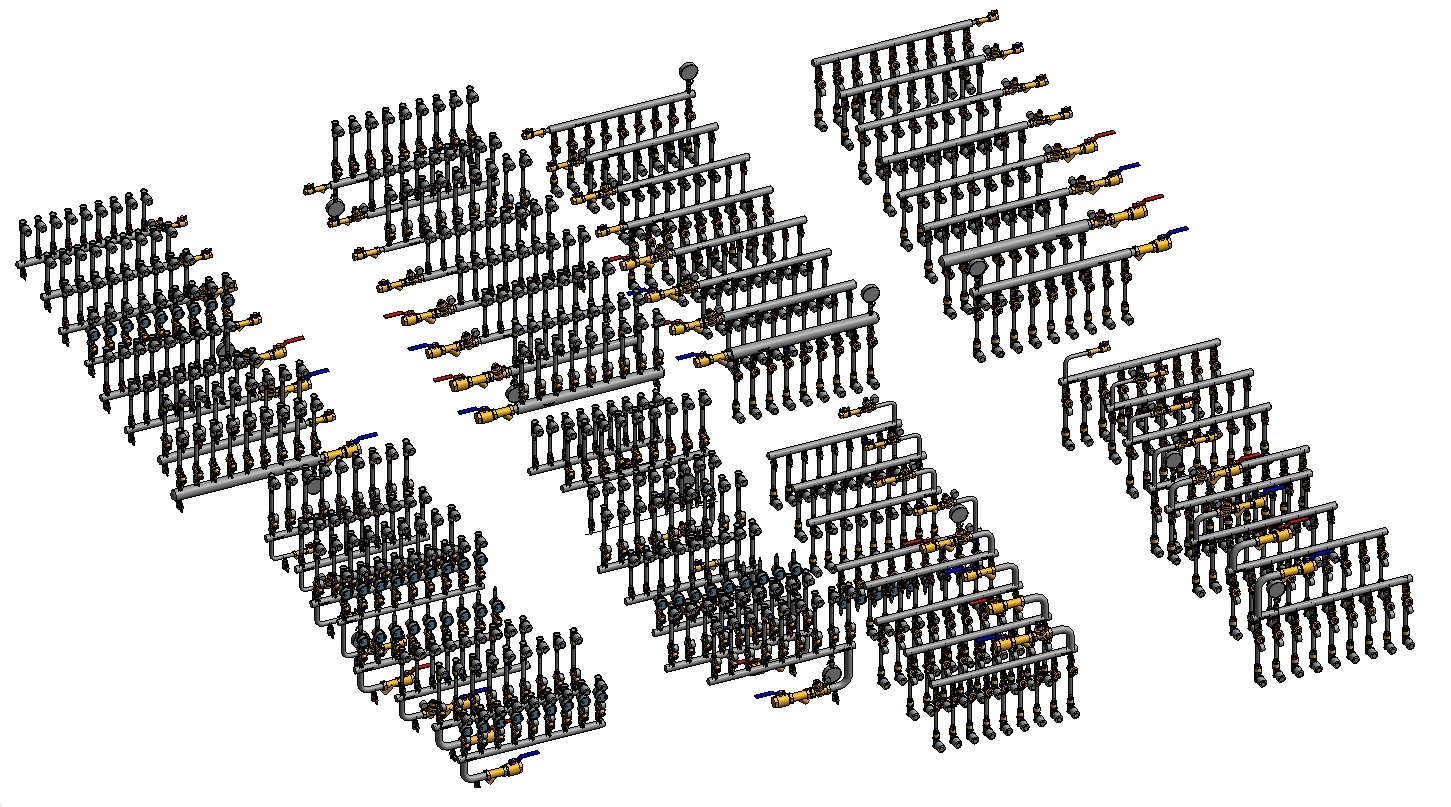

Всего предсмотрено 279 552 вариантов сборок.

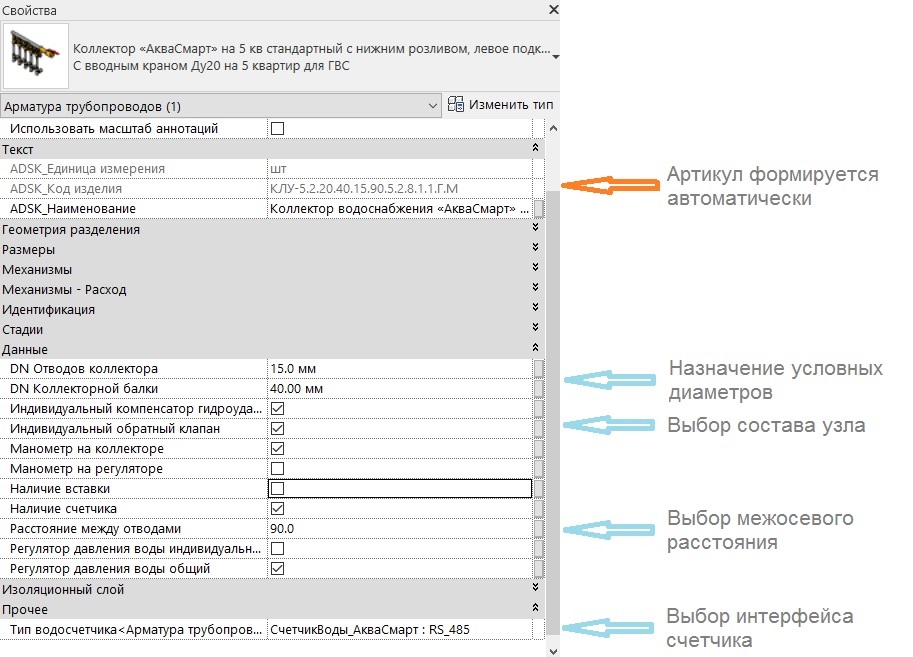

Проектировщик выбирает необходимый типоразмер вводного крана, состав коллектора, назначает условный диаметр балки, отводов, межосевого расстояния отводов и пр. После этого автоматически формируется артикул коллекторного узла. Добавление визуального элемента производится с помощью параметра «Да/Нет»

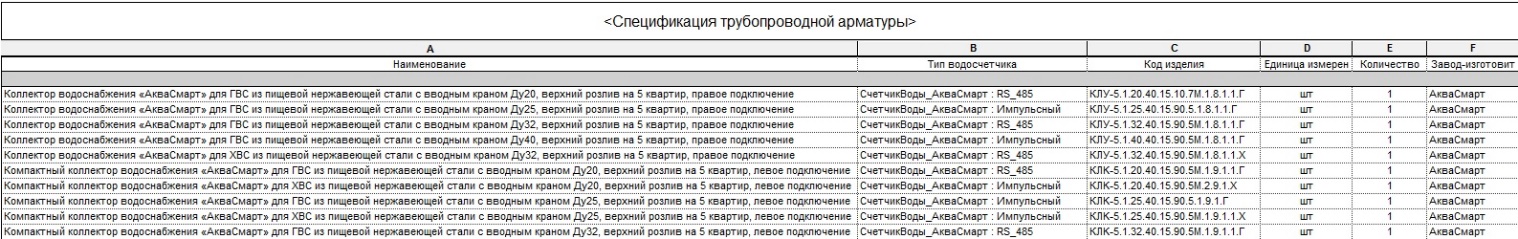

Спецификация в проекте реализована в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов». В наименовании узла указывается тип подключения и розлива, Ду подключения, количество отводов, ХВС/ГВС и интерфейс водосчетчика.
