Бренд ACO является символом качества и инновационных решений в области проектирования и разработки систем водоотведения. Более чем 75-летний опыт производства систем водоотвода на всех континентах позволяют ему отвечать самым высоким потребительским требованиям.
Представляем вашему вниманию обзор каталога семейств Компактных канализационных насосных установок (КНС) «АКО» в Revit.
КНС предназначены для отвода стоков из помещений. Они используются для подъема сточных вод на нужный уровень в тех случаях, когда невозможно использовать самотечные системы, либо их установка или расширение требует значительных затрат на работу вне здания с грунтом, монтажом и установкой больших подземных колодцев и станций.
Компактные насосные станции ACO — это полностью готовое к монтажу устройство, которое занимает площадь не более 2 кв.м. КНС применяются в частных домах, коммерческих зданиях, мини-гостиницах, ресторанах и других помещениях.
Уровень детализации – средний (LOD 400), параметры загружаемых семейств соответствуют файлу общих параметров, рекомендованных Autodesk.(ФОП 2019), и выполнены согласно стандарта BIM 2.0. Форматы семейств – rfa. Категория загружаемых семейства – Оборудование.
Состав и характеристика каталога
Канализационные насосные установки:
включая:

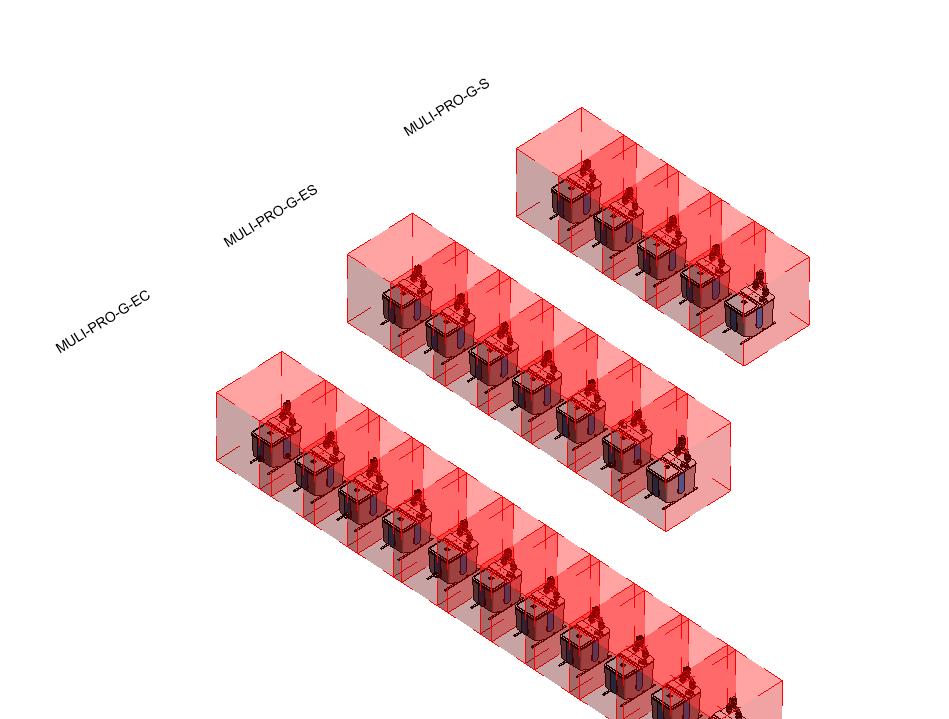

Всего семейств – 3 шт, типоразмеров – 25 шт
Семейства формируются по признаку наименования изделия и делятся на типоразмеры по признаку мощности насосов.
Установки с насосными агрегатами серии E, EС (Серый сток) с канальным рабочим колесом служат для перекачки стоков после сепаратора жира, или серого стока без содержания фекалий и длинноволокнистых включений. Область применения:
Установки с насосными агрегатами серии ES (Черный сток) с измельчающим устройством для перекачки хозяйственно-бытовых стоков с невысоким содержанием длинноволокнистых включений. Область применения:

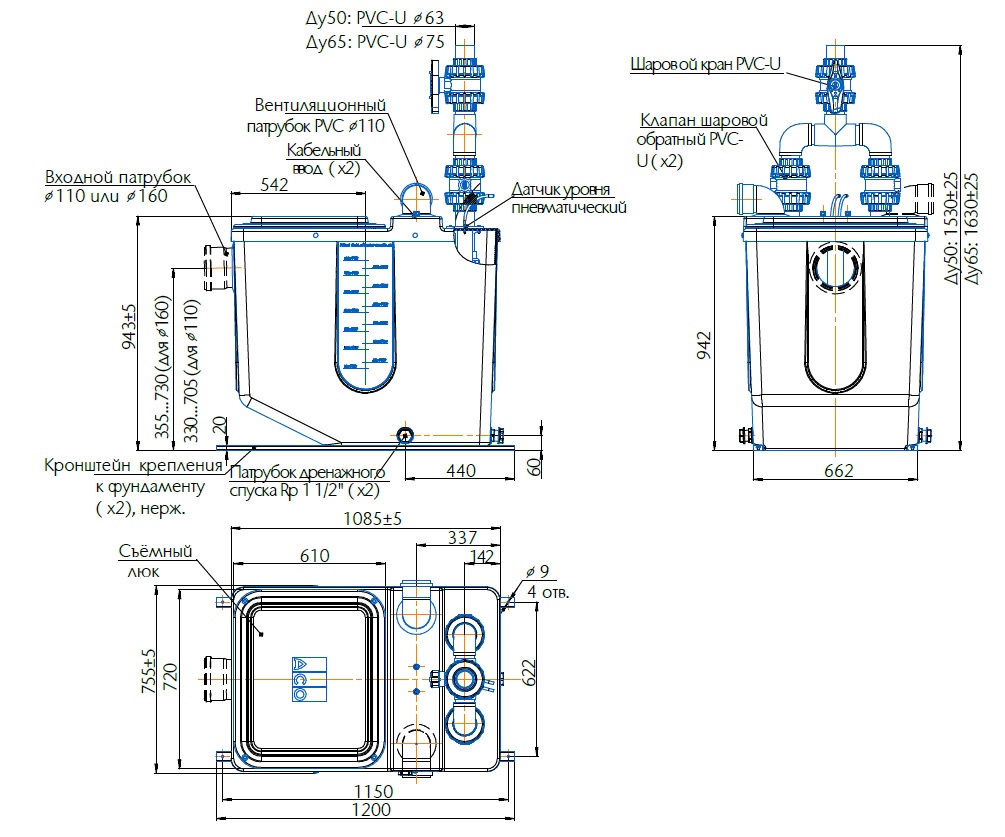

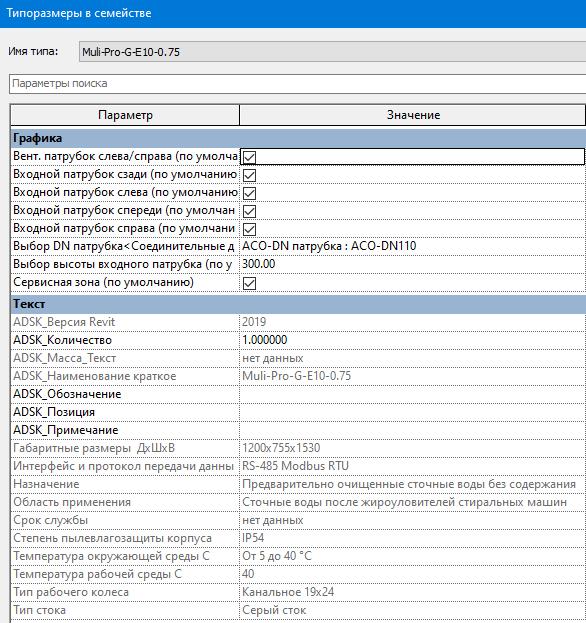

Параметры модели КНС

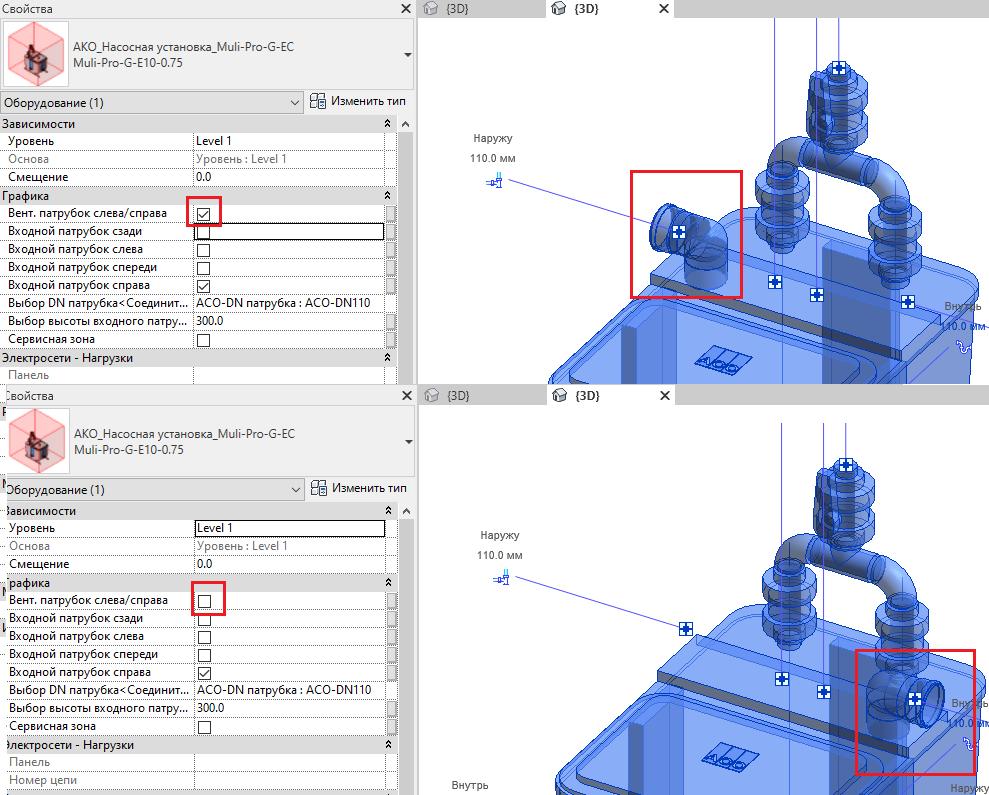

В семействе имеется возможность выбора входного патрубка с любой из 4-х сторон, а также выбор диаметра входных патрубков 160 мм или 110 мм:

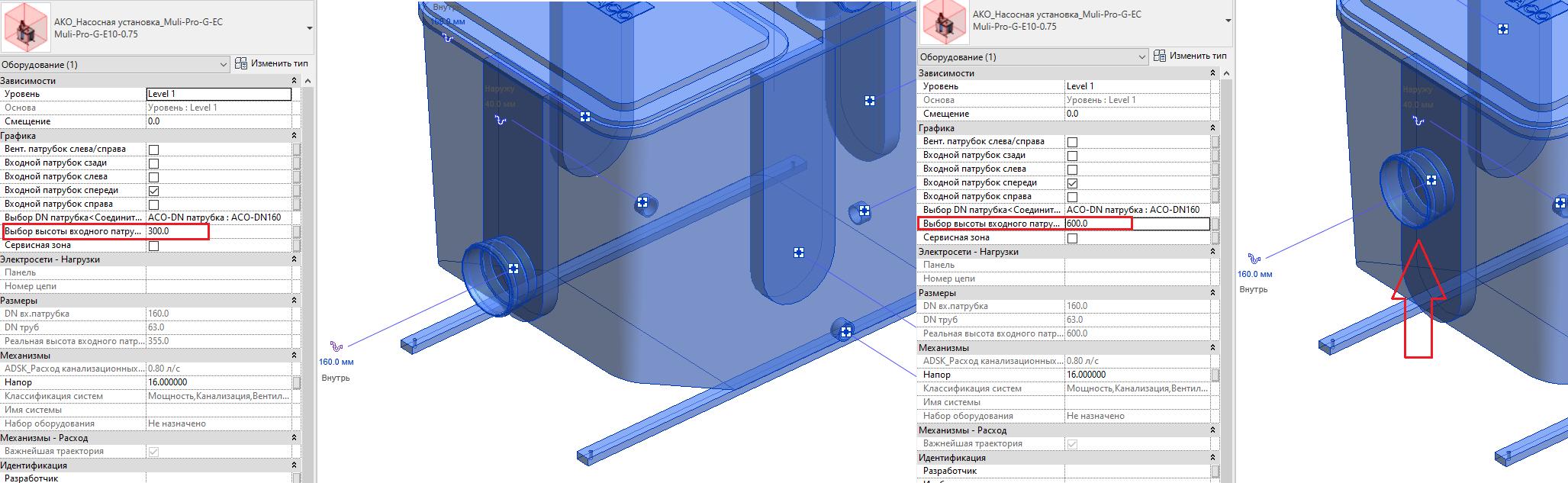

Изменение высоты входного патрубка происходит с помощью параметра «Выбор высоты входного патрубка». Минимальные и максимальные значения ограничены в зависимости от модели.

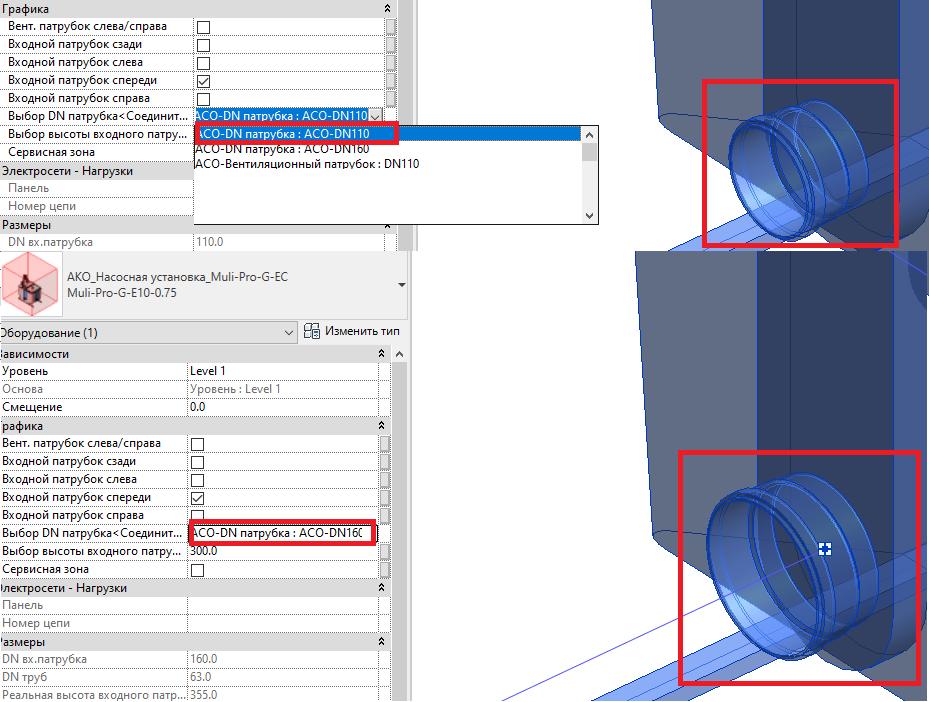

Выбор Диаметра патрубка происходит в разделе графика – Выбор DN патрубка

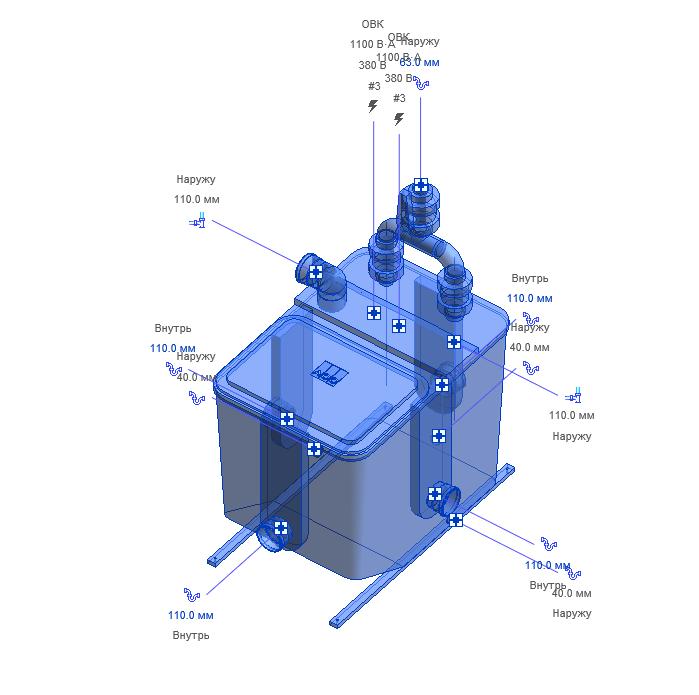

В семействе настроены все типы подключений.

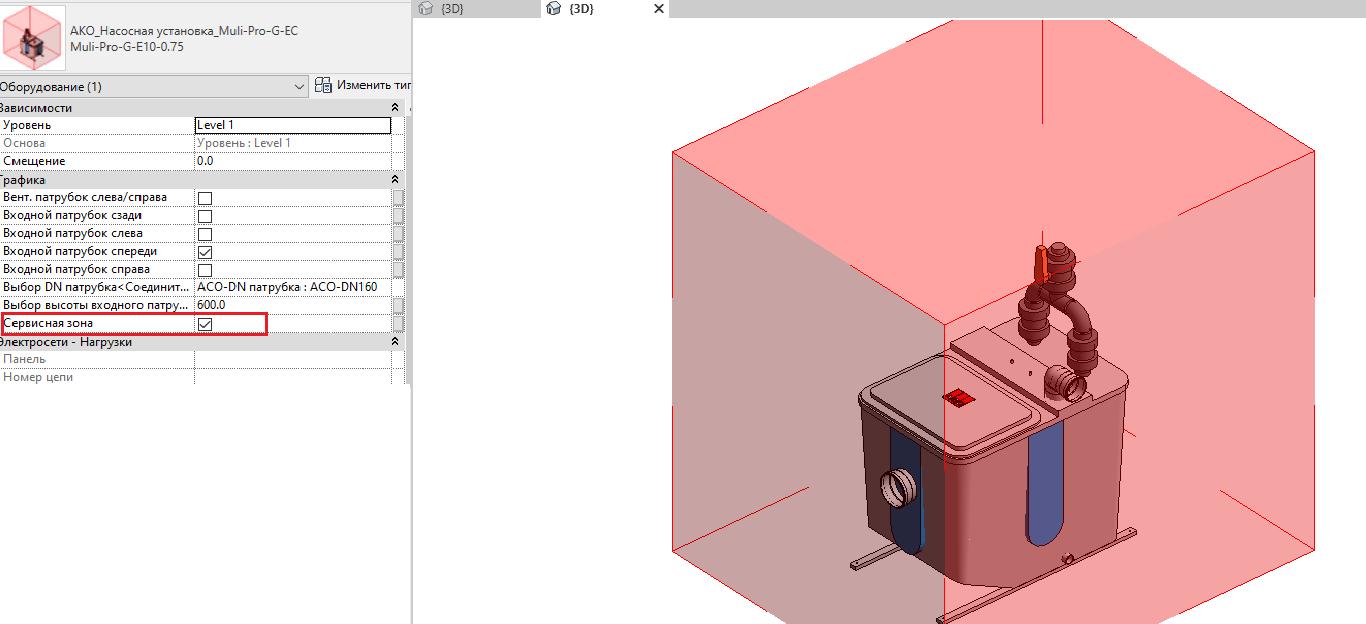

Сервисная зона отступает на 600 мм с каждой стороны насосной станции. Включение сервисной зоны осуществляется в разделе Свойства.

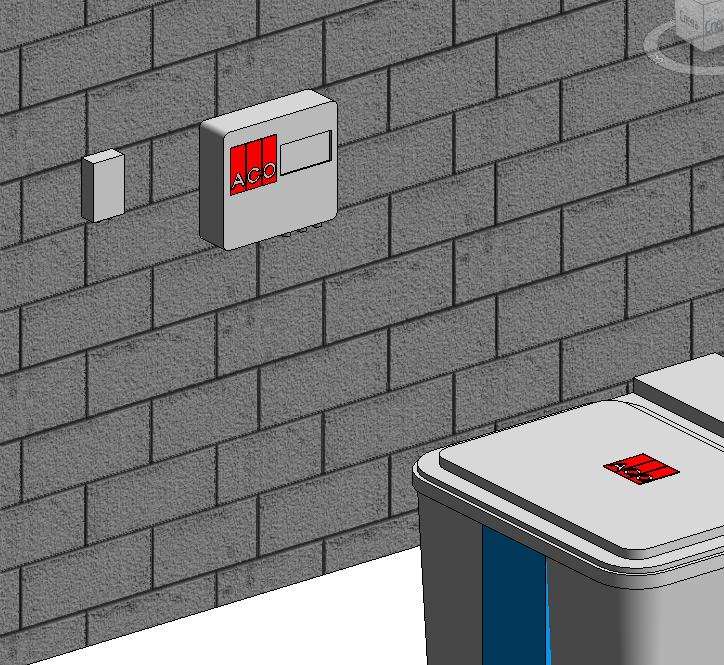

Шкафы управления ACO Muli Pro G максимально облегчают эксплуатацию и техническое обслуживание насосной станции. Основа семейства Шкафа — Грань.

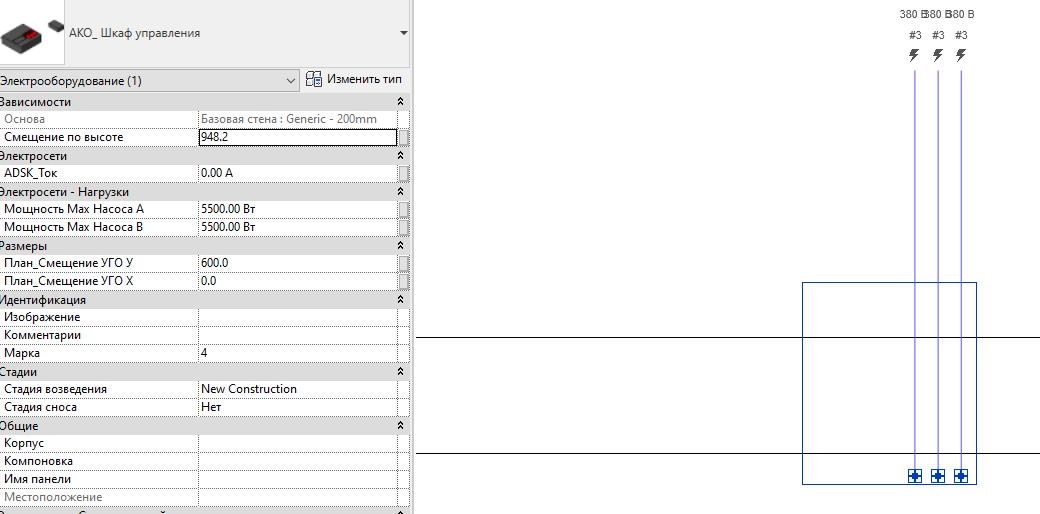

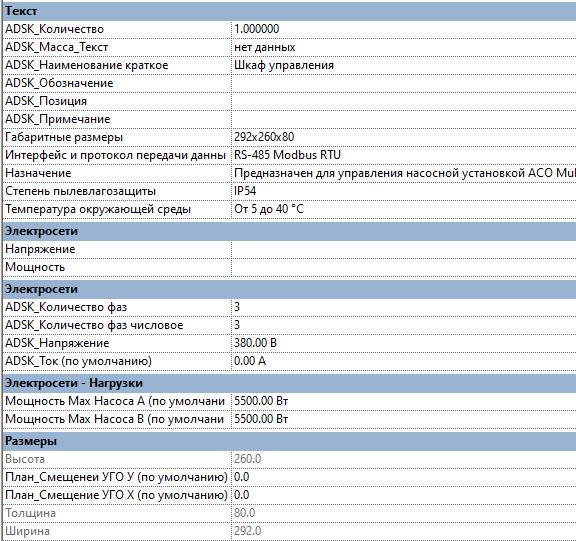

Шкаф управления имеет следующие Параметры.

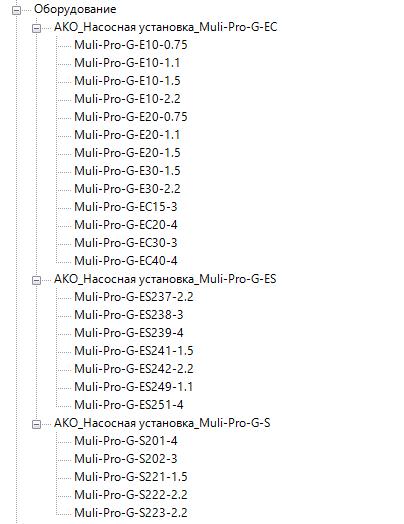

При загрузке в проект все семейства можно увидеть в Диспетчере проекта в разделе Семейства, категория Оборудование. Для удобства вначале находится название производителя.

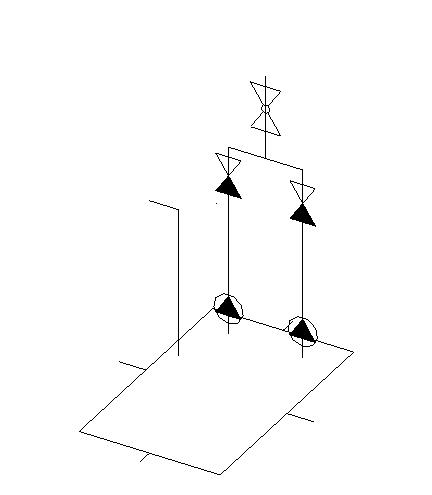

При низком уровне детализации на плане семейство представляет собой УГО, при среднем и высоком – реальную геометрию.

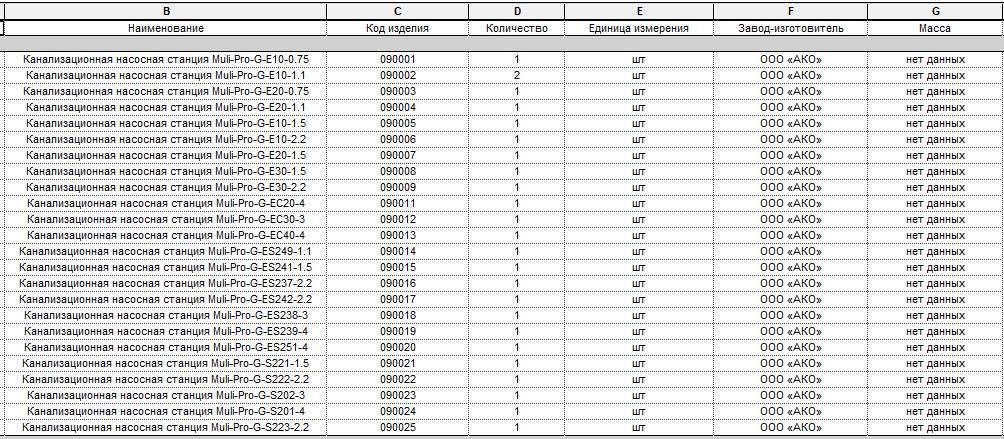

Спецификацию в проекте можно реализовать в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов».
