REVIT. BIM-модели арматуры воздуховодов и оборудования TECNOCLIMA

Скачать семейства данного производителя вы можете в нашей библиотеке.

ООО «ТС Груп Энергия» является дочерней компанией и официальным российским представительством завода TECNOCLIMA S.p.A. – лидирующего итальянского производителя систем воздушного отопления.

Оборудование под торговой маркой TECNOCLIMA поставляется в Россию и СНГ через сеть дистрибьюторов, начиная с 1999 года. В 2011 году руководством TECNOCLIMA S.p.A. было принято стратегическое решение об открытии торгового представительства с целью присутствия на российском рынке и повышения качества обслуживания клиентов.

Для компании созданы каталоги параметрических моделей изделий в Autodesk Revit 2019.  Каталог содержит загружаемые семейства категории «Арматура воздуховодов» и «Оборудование».

Каталог состоит из загружаемых семейств. Изделия делятся на семейства по наименованию. Формат загружаемых семейств – RFA. В данных семействах использованы файлы общих параметров Autodesk – ФОП 2019. Семейства выполнены в детализации LOD300 и разработаны на основе шаблона «Метрическая система, типовая модель».

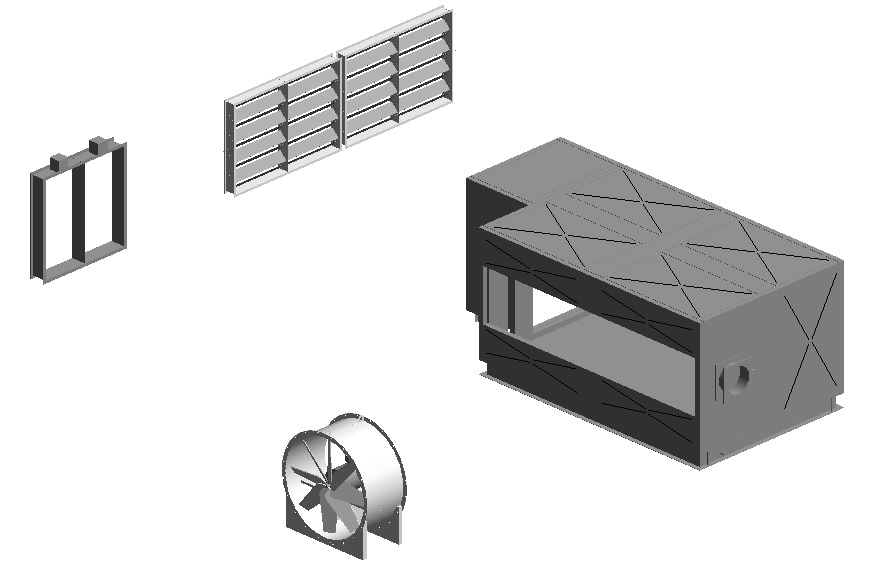

Всего 4 семейства, 4 типоразмера.

• Регулирующий воздушный клапан
• Воздухозаборный клапан
• Осевой вентилятор ВО 13-284-12,5
• Воздухонагреватель SR-+D2:D16SP

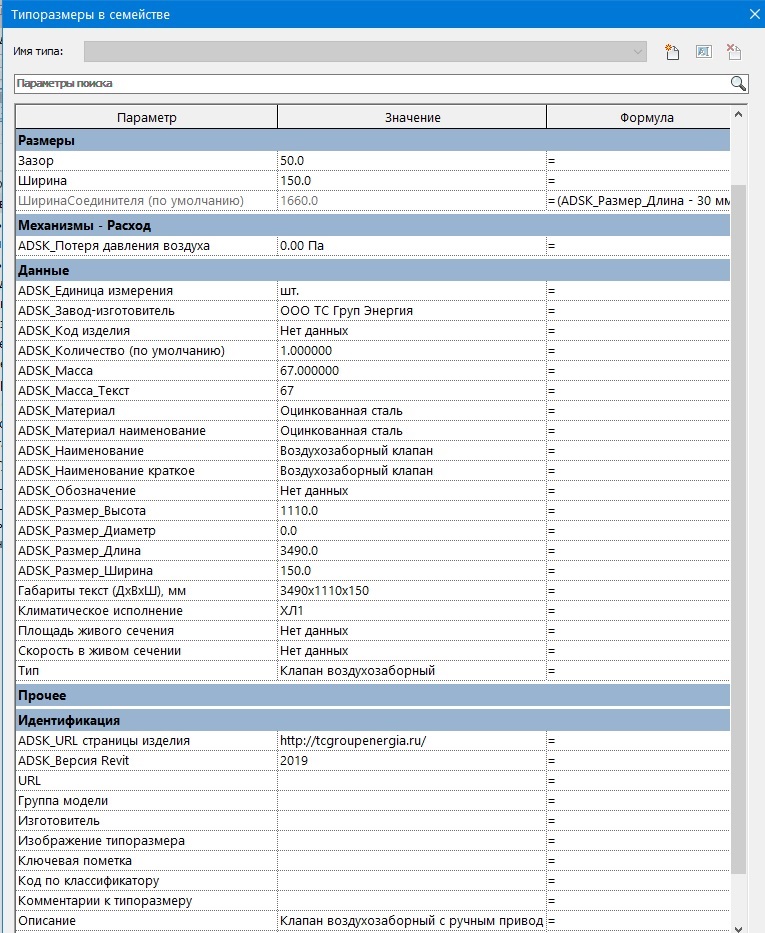

Семейства содержат необходимые технические и идентификационные данные о продукции, которые можно просматривать в Типоразмерах в семействе.

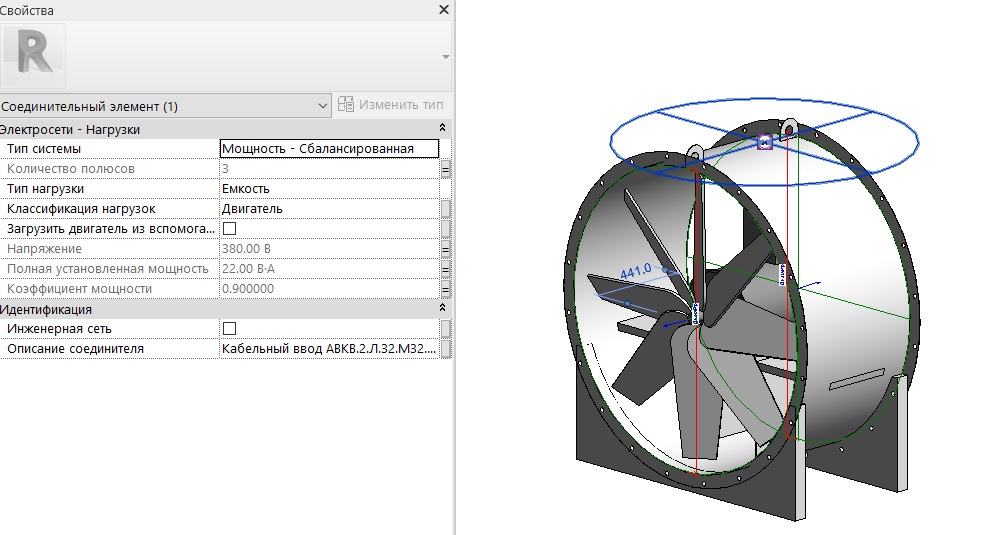

Все семейства снабжены необходимыми соединительными элементами для подключения к воздуховодам, электроснабжению и пр. О том, как правильно настроить коннекторы при проектировании систем вентиляции в Autodesk Revit читайте в статье на нашем сайте.

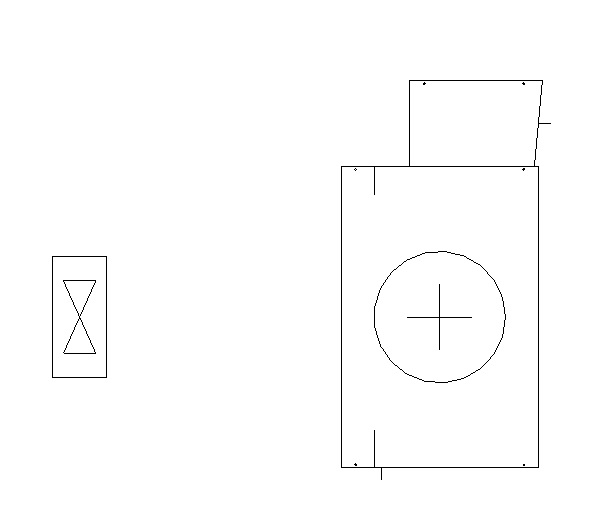

УГО разработаны в соответствии с условными обозначениями элементов в категории элемента.

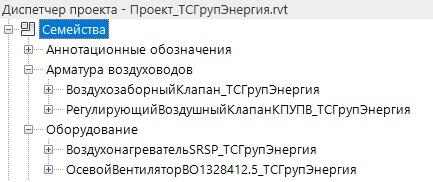

Семейства после загрузки в проект можно найти в Диспетчере проекта в разделах «Арматура воздуховодов» и «Оборудование».

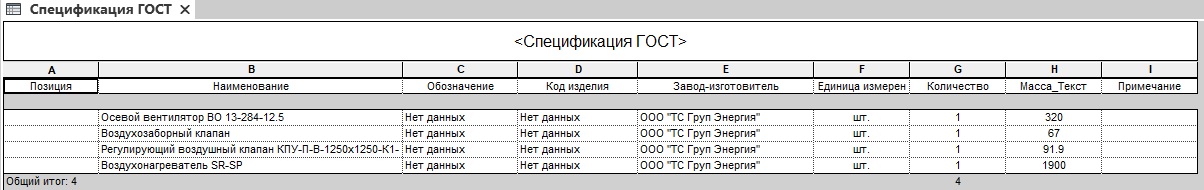

Данные об изделиях отражаются в спецификации в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов».
