Обзор BIM-моделей Revit водоотводных лотков «Гидролика»

ТД «Евротрейдинг» – один из крупнейших российских производителей систем поверхностного водоотвода под торговой маркой Gidrolica.
Ежегодно выпускается более 3 млн. дренажных лотков в год. При производстве систем поверхностного водоотвода Gidrolica используется бетон и пластик.
Бетон – это широко известный материал, отличающийся стойкостью к высоким нагрузкам, влаго- и морозостойкий, надежный, обладающий высокими качественными характеристиками.
Пластик - морозостойкий полипропилен с повышенной ударопрочностью и стойкостью к перепаду температур.

Каталог состоит из загружаемых семейств водоотводных лотков, пескоуловителей и принадлежностей к ним (решетки водоприемные, заглушки, крепеж и пр.) следующих серий:

бетонные

пластиковые

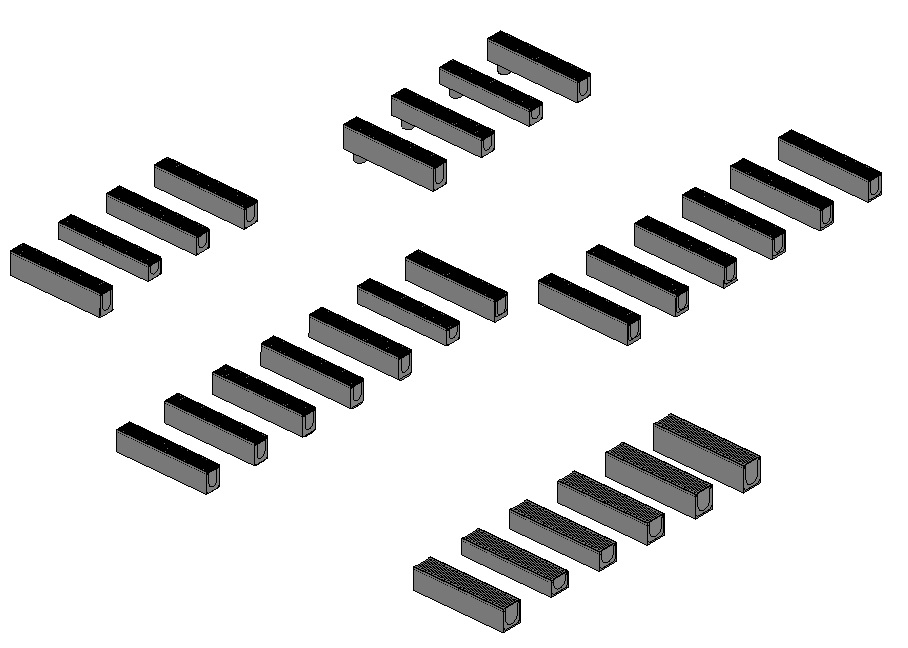

Изделия делятся на семейства по наименованию, серии и значению диаметра трубы от DN100 до DN500. Водоотводные лотки делятся на типоразмеры согласно высоте.

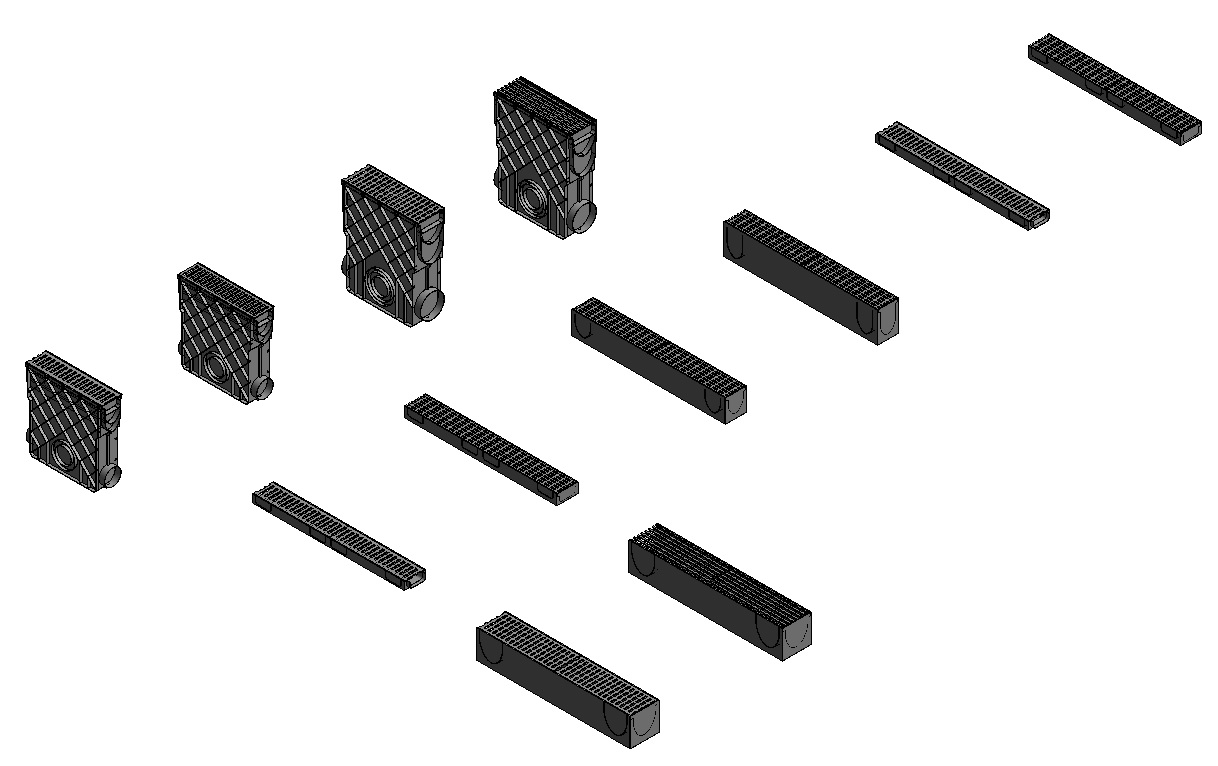

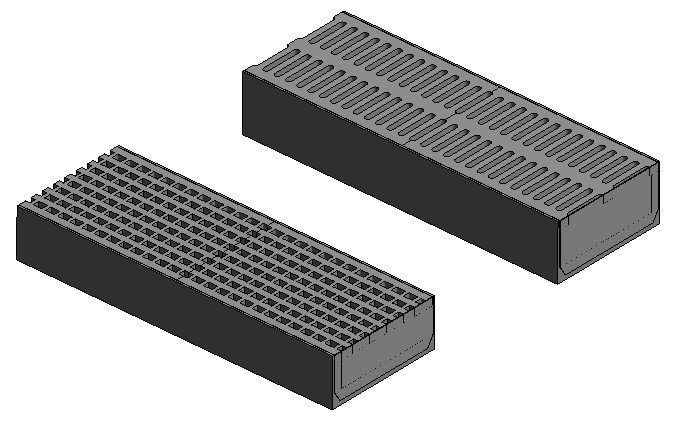

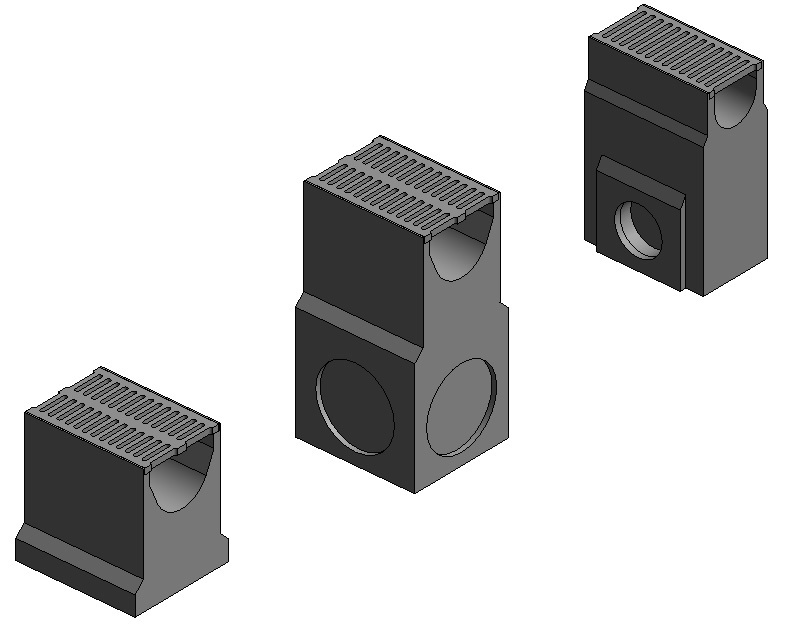

Для удобства проектирования созданы сложные (сборные) семейства водоотводных лотков и пескоуловителей. Они включают все комплектующие – решетки, заглушки, корзинки, крепеж и герметик.

Водоотводные лотки могут присоединяться друг к другу в любом направлении и имеют возможность подрезки:

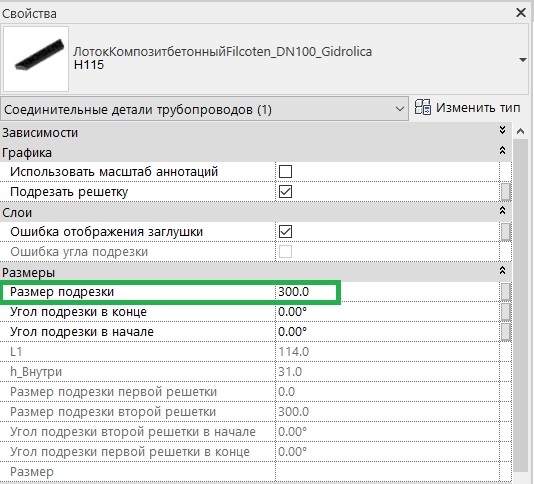

по длине до 400 мм

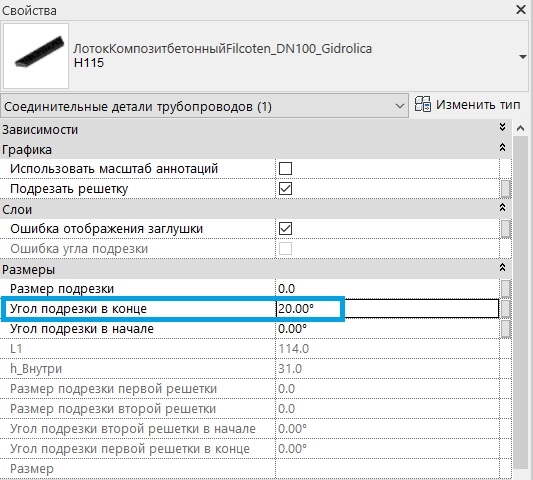

под углом от 0 до 45˚

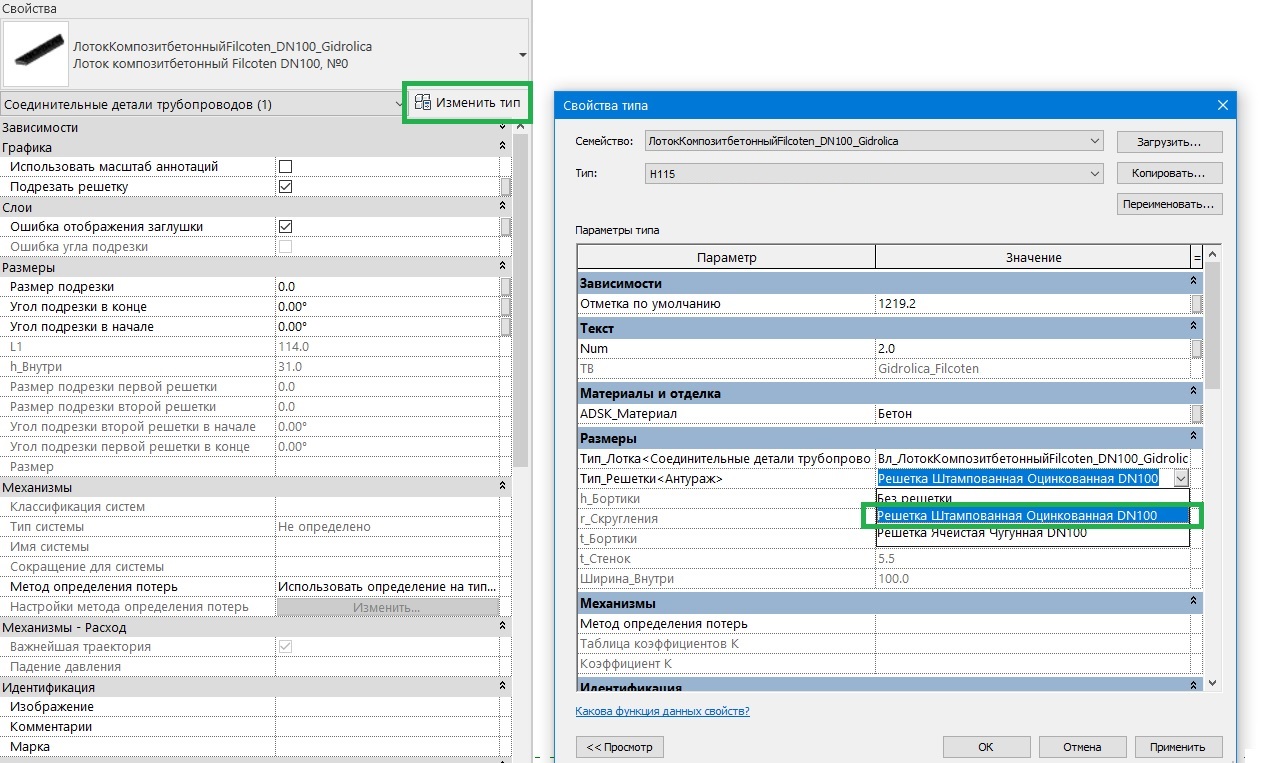

Выбор необходимого типа решетки у лотка или пескоуловителя происходит в окне Свойства. Для того, чтобы изменить тип решетки необходимо выбрать лоток, в окне Свойства выбрать Изменить тип и в выпадающем окне Тип решетки выбрать необходимый.

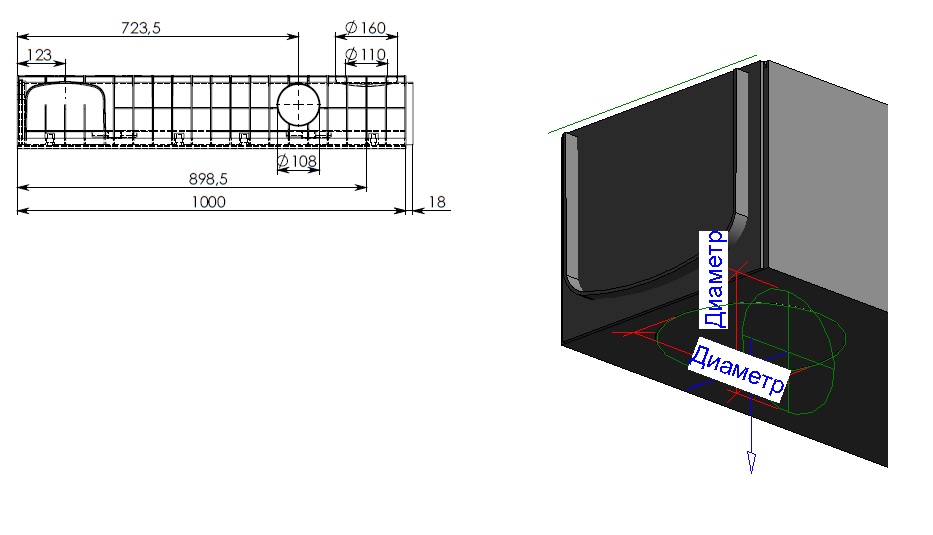

Так как конструкция лотков подразумевает два варианта диаметра сливного отверстия, то проектировщик самостоятельно назначает DN_Слива, DN1 и DN2 у лотков и пескоуловителей.

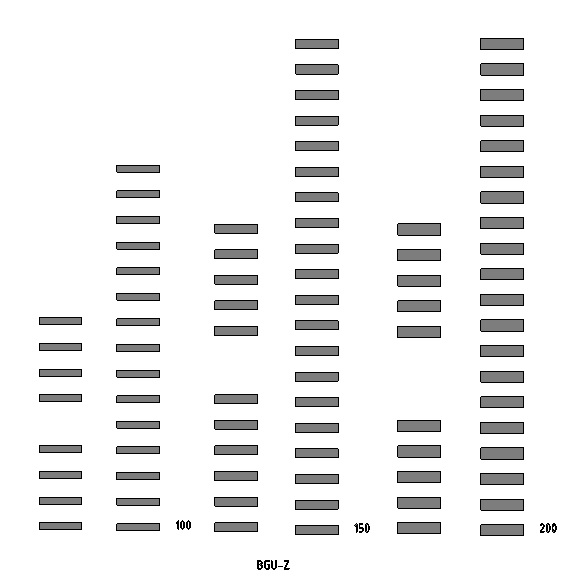

При низком и среднем уровне детализации семейства представляет собой упрощенную геометрию, при высоком – реальную геометрию.

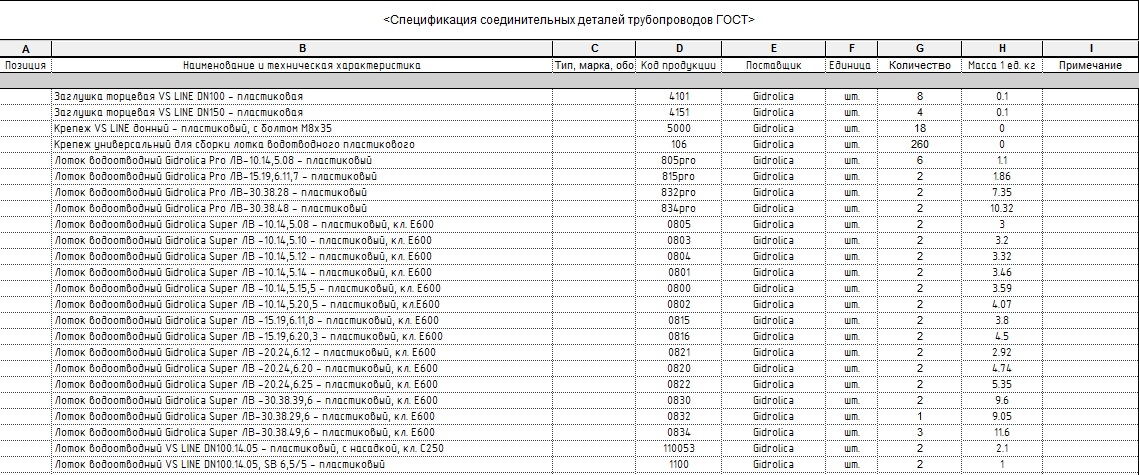

Спецификацию можно реализовать в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов», где также подсчитывается количество крепежа.

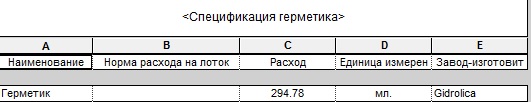

Можно подсчитать и расход герметика.

Скачать семейства данного производителя вы можете в нашей библиотеке.
