Обзор BIM-моделей (семейств Revit) фитингов с пазовыми соединениями Lede

Продукция компании "LEDE" широко используется в автоматических системах пожаротушения, водоснабжения, газоснабжения, теплоснабжения, канализации, кондиционирования на коммерческих, гражданских и муниципальных объектах. Также они нашли свое применение на трубопроводах в кораблестроении, на электростанциях, горной, нефтяной, сталелитейной, пищевой и текстильной промышленности.
Система трубопровода с пазовыми соединениями "LEDE" одна из самых современных, многоцелевых, экономичных и надежных систем. Как только концы трубы вставляют в паз, их охватывает уплотнительная прокладка. Поверх прокладки устанавливают фланцы соединительной муфты и вкручивают болты и гайки, обеспечивая герметичное соединение.
Установка муфты занимает в 3-4 раза меньше времени по сравнению с аналогичным сварным или паяным соединением и выполняется без сварочной горелки. Для установки муфты необходимо закрепить гаечным ключом пару болтов и гаек, в то время как для фланцевого соединения используется значительно больше болтов и гаек, и пара гаечных ключей. Благодаря системе пазовых соединений очень удобно менять материалы, не нужно предусматривать дополнительную длину трубы для резьбы. Для очистки, обслуживания, расширения и/или изменения системы достаточно выкрутить несколько болтов.
Информационные модели продукции - Фитинги с пазовыми соединениями "LEDE" -  относятся к категории соединительные детали трубопроводов. Они сделаны загружаемыми семействами. Параметры соответствуют файлу общих параметров ФОП2019, рекомендованных Autodesk. Значения параметров осуществлено с применением таблиц поиска (*.csv). Файлы семейств не содержат типоразмеров. Общее количество семейств – 30 шт, типоразмеров – 636 шт

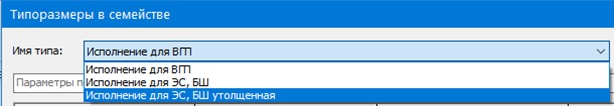

Параметр ADSK_Диаметр условный (DN) является типообразующим. Согласно используемым типам труб

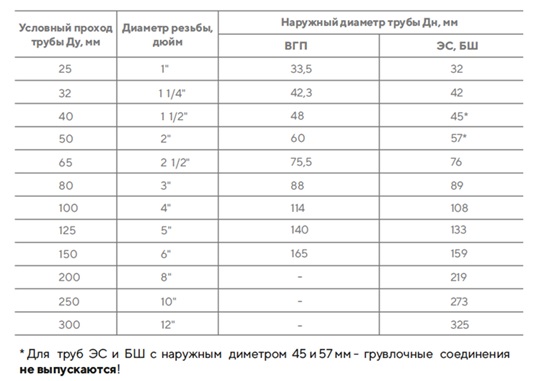

разработано три типа исполнения фитингов, которые отличаются наружным диаметром трубы:

Исполнение для ВГП
Исполнение для ЭС, БШ
Исполнение для ЭС, БШ утолщенная

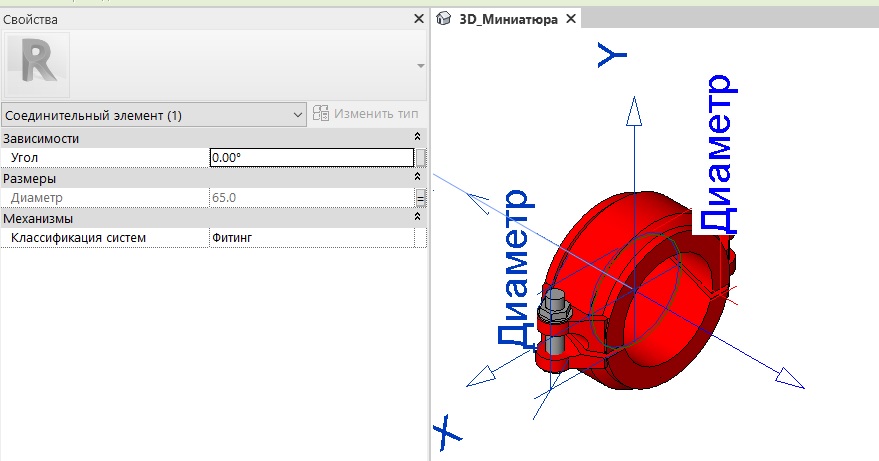

Соблюдены правила подключения для фитингов.

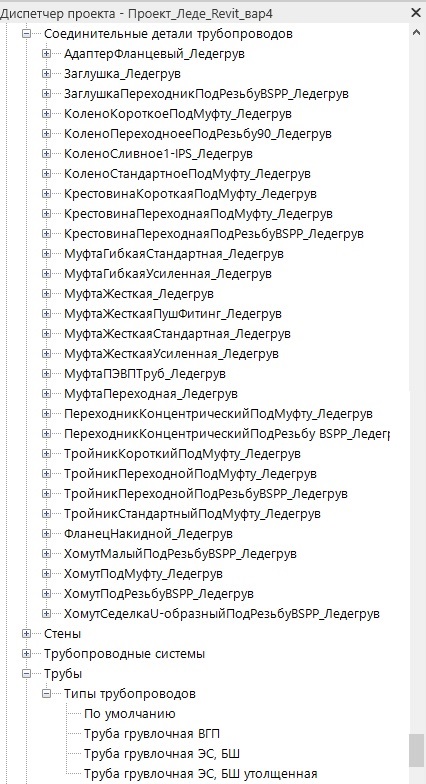

Все загруженные типоразмеры семейств находятся в Диспетчере проекта в разделе Семейства.

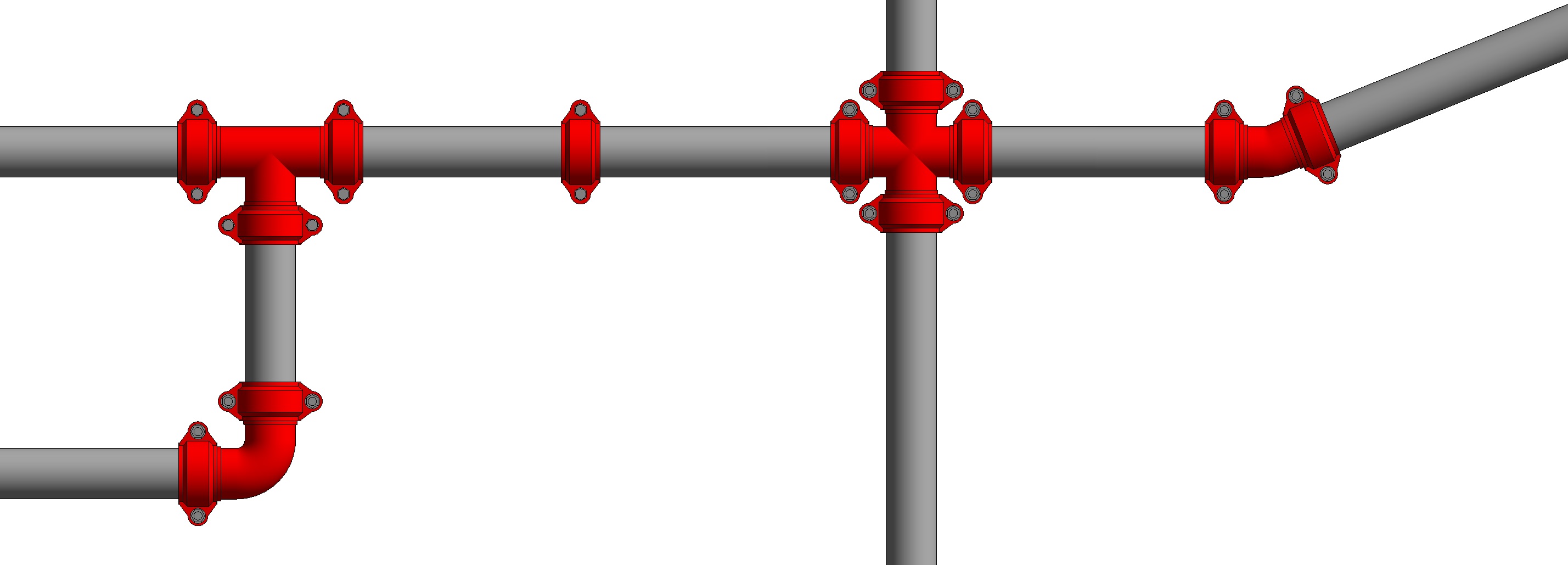

В проекте для автоматической трассировки трубам назначены соответствующие по исполнению фитинги.
Это разделение строго касается: колен, равнопроходных крестовин и тройников, соединительных муфт, переходов и заглушек. Т.е. при автоматическом проектировании в построении трубопровода фитинги участвуют по правилу - для одного ДУ трубы - одно исполнение соответствующего ДУ фитинга. Проектировщик может вручную заменить одно изделие на другое или одно исполнение на другое.
Т.к. это груволочные соединения, то фитингам автоматически добавляется муфта. Для этого Муфту (гибкая) сделана в категории Фланец. При необходимости категорию данной муфты можно изменить и убрать из настройки автотрассировки.

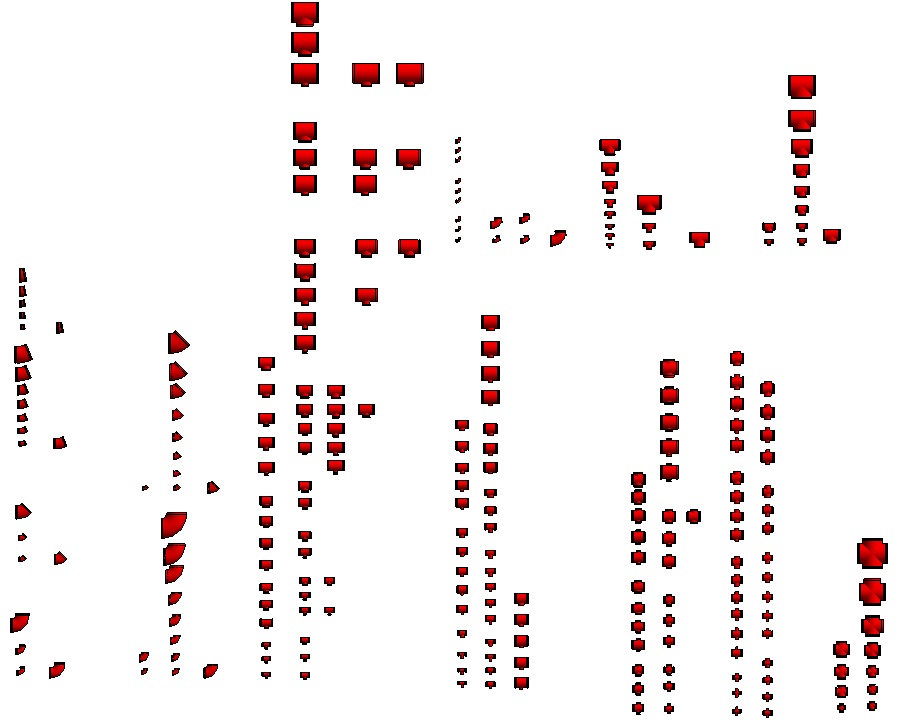

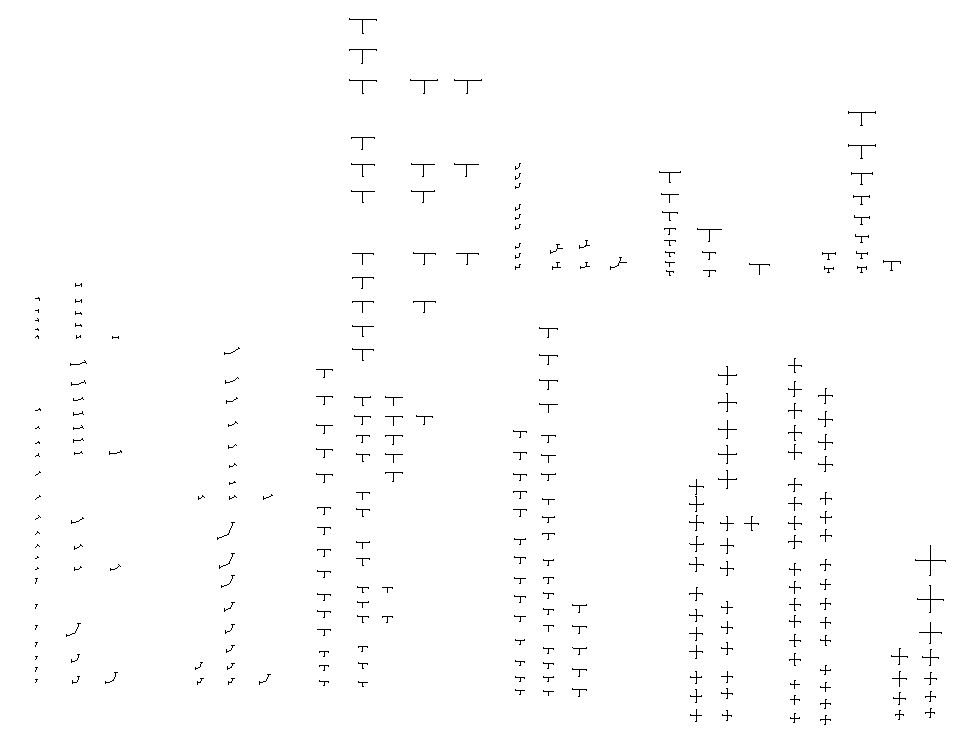

При высоком уровне детализации семейство представляет собой реальную геометрию, при среднем и низком уровне детализации – линии модели.

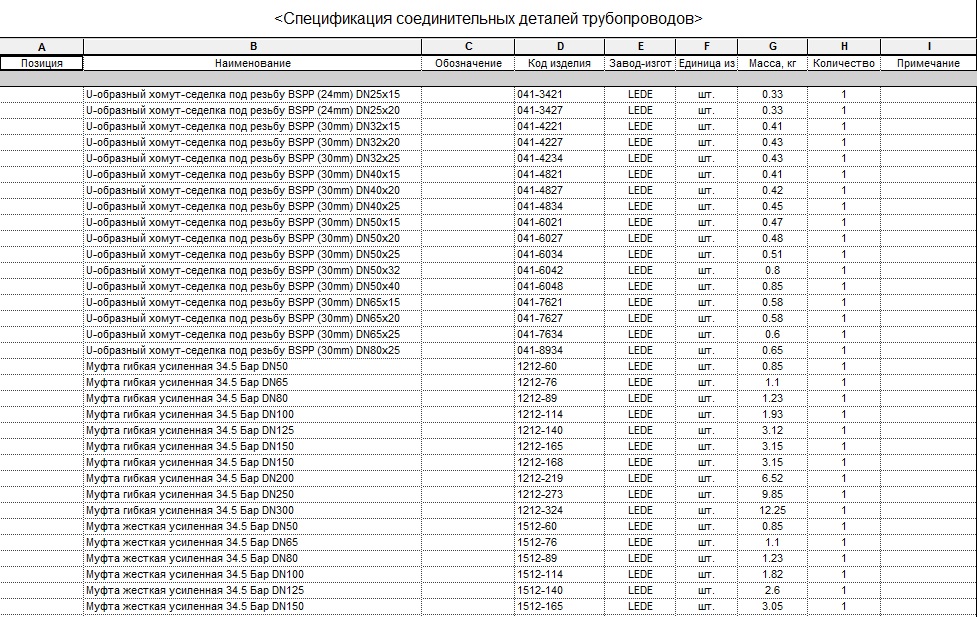

В шаблоне проекта разработана шаблоны Спецификация в соответствии с ГОСТ 21.110-2013 «Спецификации оборудования изделий и материалов» для подсчета количества изделий и листы.
