В Model Studio CS Кабельное хозяйство доступен функционал для создания кабельных трасс на основе эскизов фасонных деталей. При этом возможно применение обобщенных деталей (примерные размеры, условные диаметры, отсутствие информации о производителе), поддерживается и работа в конструкторском режиме когда используются точные размеры, диаметры, точная информация об изделиях (использование миникаталогов или спецификаций деталей).
На любом этапе можно внести в модель исправления, при этом программа автоматически выполнит корректировку всех связанных деталей кабельных трасс, лотков, коробов, труб. Трассировка таких кабельных трасс возможна по координатам, по углам, с использованием привязок, а также с применением специальных интеллектуальных средств построения – например, координатных фильтров для точного позиционирования трассы относительно объектов смежных специальностей. Встроенный инструмент автоматической трассировки позволяет создать трассу по наименьшему конструктивному расстоянию между двумя точками, с автоматическим расположением углов поворота.

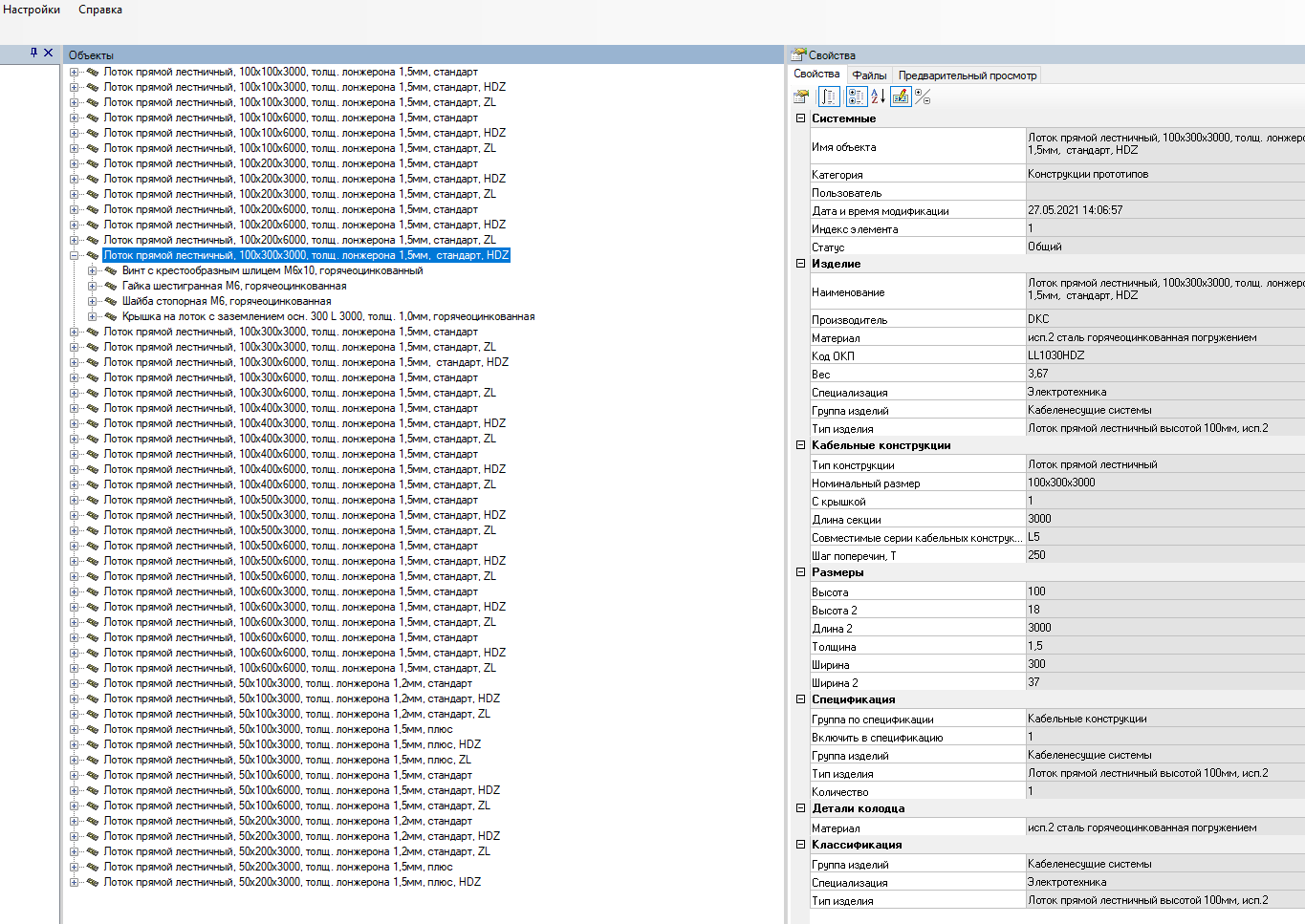

Вид каталога в менеджере библиотеке

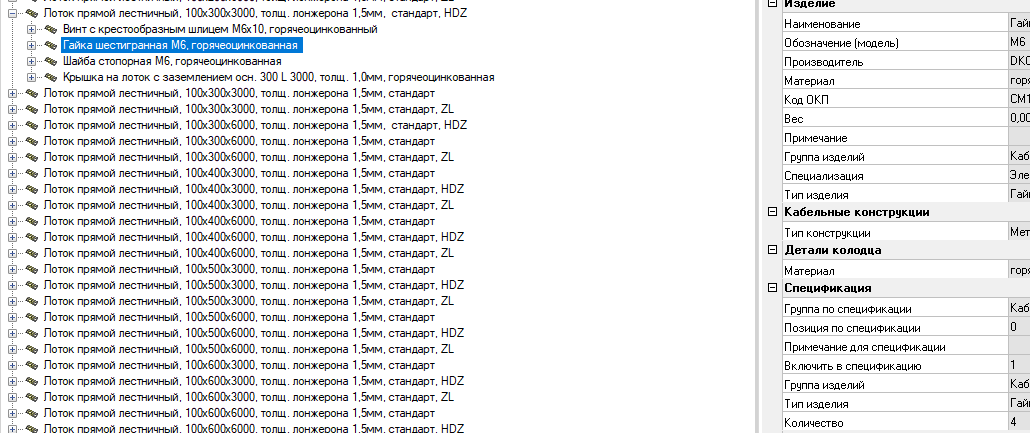

Для каждого типа лотка ведется подсчет крепежа
Model Studio CS: Кабельное хозяйство решает следующие задачи:
1. Конструирование и компоновка кабельных конструкций любой сложности в трехмерном пространстве;
2. Раскладка кабелей в соответствии с требованиями ПУЭ-7, учет резервирования, напряжения, назначения, типа кабелей, диаметра изгиба и т.д.;
3. Получение оформленных планов, разрезов и сечений на кабельные конструкции;
4. Формирование и выпуск полного комплекта табличной документации по кабельной раскладке — с рамками, штампами, эмблемами и т.п. (в форматах MS Word, MS Excel, AutoCAD/nanoCAD);
