Model Studio CS Кабельное хозяйство. Создание BIM-каталога

Подготовка к работе с базой данных

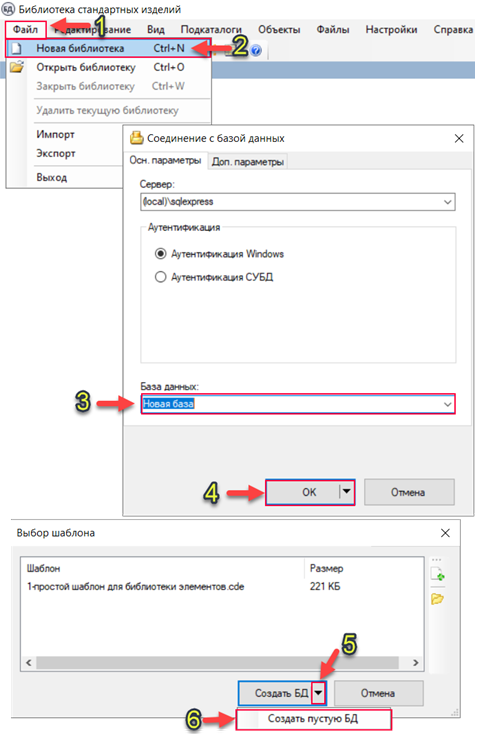

В Менеджере библиотеки стандартных компонентов открыть существующую базу или создать новую.

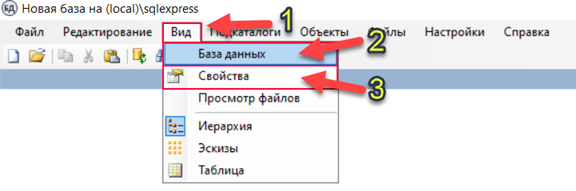

После создания/открытия включить во вкладке вид отображение «базы данных и панели «Свойства»

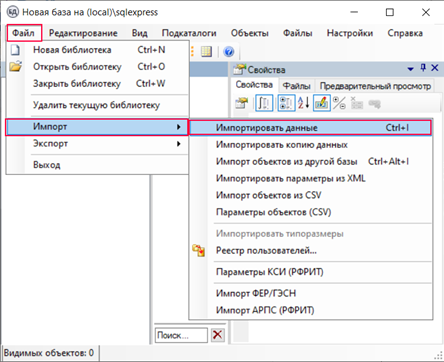

В открывшемся окне выбрать файл .cde

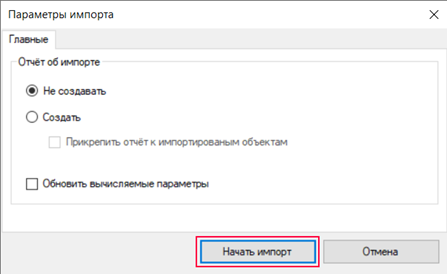

Далее нажать кнопку «Начать импорт»

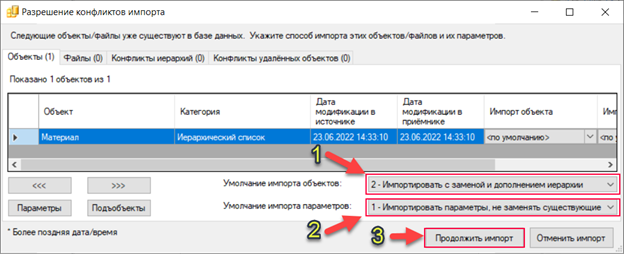

В случае если импорт ведётся в существующую базу, то возможны конфликты импорта. В этом случае необходимо установить значения:

«Умолчание импорта объектов: 2 – «Импортировать с заменой и дополнением иерархии»

«Умолчание импорта параметров»: 1 – «Импортировать параметры, не заменять существующие»

Далее нажать кнопку «Продолжить импорт»

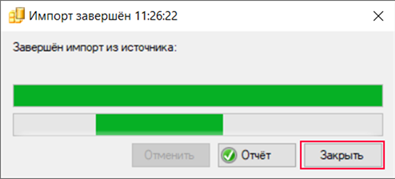

По окончании импорта появится следующее окно, которое нужно закрыть.

СТРУКТУРА КАТАЛОГА КАБЕЛЬНЫХ ЭЛЕМЕНТОВ В МЕНЕДЖЕРЕ БИБЛИОТЕКИ MODEL STUDIO CS

В каталог внесены следующие элементы

Артикул	Наименование	Комплектующие (наименование)	Артикул	Кол-во
EALM40-055-500-3-150-HDZ	Лоток лестничный EA 55х500х3000-1,5 HDZ	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	4
EAPG04-4-45-055-500-HDZ	Поворот лестничный EA 45град 55х500мм R300 HDZ	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
EAPG04-4-45-055-500-HDZ	Поворот лестничный EA 45град 55х500мм R300 HDZ	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	16
EAPG05-4-45-055-500-HDZ	Поворот лестничный EA 45град 55х500мм R600 HDZ	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
EAPG05-4-45-055-500-HDZ	Поворот лестничный EA 45град 55х500мм R600 HDZ	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	16
EAPG04-4-90-055-500-HDZ	Поворот лестничный EA 90град 55х500мм R300 HDZ	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
EAPG04-4-90-055-500-HDZ	Поворот лестничный EA 90град 55х500мм R300 HDZ	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	16
EAPG05-4-90-055-500-HDZ	Поворот лестничный EA 90град 55х500мм R600 HDZ	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
EAPG05-4-90-055-500-HDZ	Поворот лестничный EA 90град 55х500мм R600 HDZ	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	16
EART04-4-055-500-HDZ	Разветвитель лестничный Т-обр. EA 55х500мм R300 HDZ	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	6
EART04-4-055-500-HDZ	Разветвитель лестничный Т-обр. EA 55х500мм R300 HDZ	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	24
EART05-4-055-500-HDZ	Разветвитель лестничный Т-обр. EA 55х500мм R600 HDZ	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	6
EART05-4-055-500-HDZ	Разветвитель лестничный Т-обр. EA 55х500мм R600 HDZ	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	24
EAKR04-4-055-500-HDZ	Крестовина лестничная EA 55х500мм R300 HDZ	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	8
EAKR04-4-055-500-HDZ	Крестовина лестничная EA 55х500мм R300 HDZ	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	32
EAKR05-4-055-500-HDZ	Крестовина лестничная EA 55х500мм R600 HDZ	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	8
EAKR05-4-055-500-HDZ	Крестовина лестничная EA 55х500мм R600 HDZ	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	32
EAPV06-4-55-500-HDZ	Поворот верт. шарнирный лестничный EA 55х500мм HDZ	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	8
EALM40D-KSR-055-HDZ	Комплект соединительный регулируемый EA h=55мм HDZ	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	12
EALM40D-ZTL-055-500-HDZ	Заглушка EA 55х500мм HDZ	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	4
EALM50D-PSD-41-41-24-3-HDZ	STRUT-профиль перфорированный EA 41х41х2400-2,5 HDZ
EALM50D-PSD-41-41-25-3-HDZ	STRUT-профиль перфорированный EA 41х41х2500-2,5 HDZ
EALM50D-PSD-41-41-12-3-HDZ	STRUT-профиль перфорированный EA 41х41х1200-2,5 HDZ
EALM50D-PSD-41-41-06-3-HDZ	STRUT-профиль перфорированный EA 41х41х600-2,5 HDZ

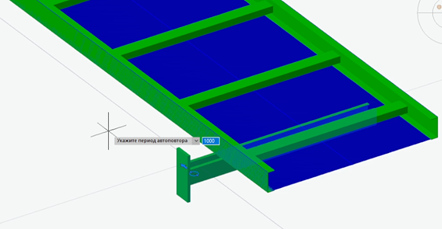

EALM50D-CSD-41-41-05-HDZ	Консоль STRUT EA 41х41-500 HDZ	Прижим лестничный EA HDZ	EALM40D-PL-HDZ	2
		Болт EA М10х25	EAMZ10-BT-10-025-HDZ	2
		Гайка канальная EA М6	EAMZ10-GK-06-HDZ	2
		Гайка канальная EA М10	EAMZ10-GK-10-HDZ	2
		Винт EA М6х30	EAMZ10-VT-06-030-HDZ	2
EALM51D-SKS-050-40-HDZ	Крепление стеновое для STRUT-профиля EA HDZ	Гайка EA М10 с буртом	EAMZ10-GB-10-HDZ	2
EALM51D-SKS-050-40-HDZ	Крепление стеновое для STRUT-профиля EA HDZ	Болт EA М10х70 Din 933	EAMZ10-BT-10-070-HDZ	2
EALM50D-KD-500-3000-HDZ	Крышка двускатная на лоток осн. 500х3000мм EA HDZ	Держатель двускатной крышки лотка h=50/80мм EA HDZ	EAKD50D-DK-050-080-HDZ	6
		Саморез EA 4х16	EAMZ14-SR-04-016-HDZ	12
		Соединитель двускатной крышки лотка осн. 500мм EA HDZ	EAKD50D-SK-500-HDZ	1
		Комплект соединительный КС EA	EALP1M-CS-6-16-HDZ	6
EAKD50D-ZK-500-HDZ	Заглушка двускатной крышки лотка осн. 500мм EA HDZ	Саморез EA 4х16	EAMZ14-SR-04-016-HDZ	6
СOBLO650520090EA2	Поворот лестничный тип N 90град 55х200мм R600 EA2	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
СOBLO650520090EA2	Поворот лестничный тип N 90град 55х200мм R600 EA2	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	24
СOBLO650530090EA2	Поворот лестничный тип N 90град 55х300мм R600 EA2	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
СOBLO650530090EA2	Поворот лестничный тип N 90град 55х300мм R600 EA2	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	24
СOBLO650540090EA2	Поворот лестничный тип N 90град 55х400мм R600 EA2	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
СOBLO650540090EA2	Поворот лестничный тип N 90град 55х400мм R600 EA2	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	24
СOBLO650550090EA2	Поворот лестничный тип N 90град 55х500мм R600 EA2	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
СOBLO650550090EA2	Поворот лестничный тип N 90град 55х500мм R600 EA2	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	24
СOBLO650560090EA2	Поворот лестничный тип N 90град 55х600мм R600 EA2	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
СOBLO650560090EA2	Поворот лестничный тип N 90град 55х600мм R600 EA2	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	24
СIBLO650520090EA2	Поворот лестничный тип V 90град 55х200мм R600 EA2	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
СIBLO650520090EA2	Поворот лестничный тип V 90град 55х200мм R600 EA2	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	24
СIBLO650530090EA2	Поворот лестничный тип V 90град 55х300мм R600 EA2	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
СIBLO650530090EA2	Поворот лестничный тип V 90град 55х300мм R600 EA2	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	24
СIBLO650540090EA2	Поворот лестничный тип V 90град 55х400мм R600 EA2	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
СIBLO650540090EA2	Поворот лестничный тип V 90град 55х400мм R600 EA2	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	24
СIBLO650550090EA2	Поворот лестничный тип V 90град 55х500мм R600 EA2	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
СIBLO650550090EA2	Поворот лестничный тип V 90град 55х500мм R600 EA2	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	24
СIBLO650560090EA2	Поворот лестничный тип V 90град 55х600мм R600 EA2	Пластина соединительная EA h=55мм HDZ	EALM40D-PS-055-HDZ	4
СIBLO650560090EA2	Поворот лестничный тип V 90град 55х600мм R600 EA2	Комплект соединительный КС EA	EALP1M-CS-6-10-1-M-HDZ	24

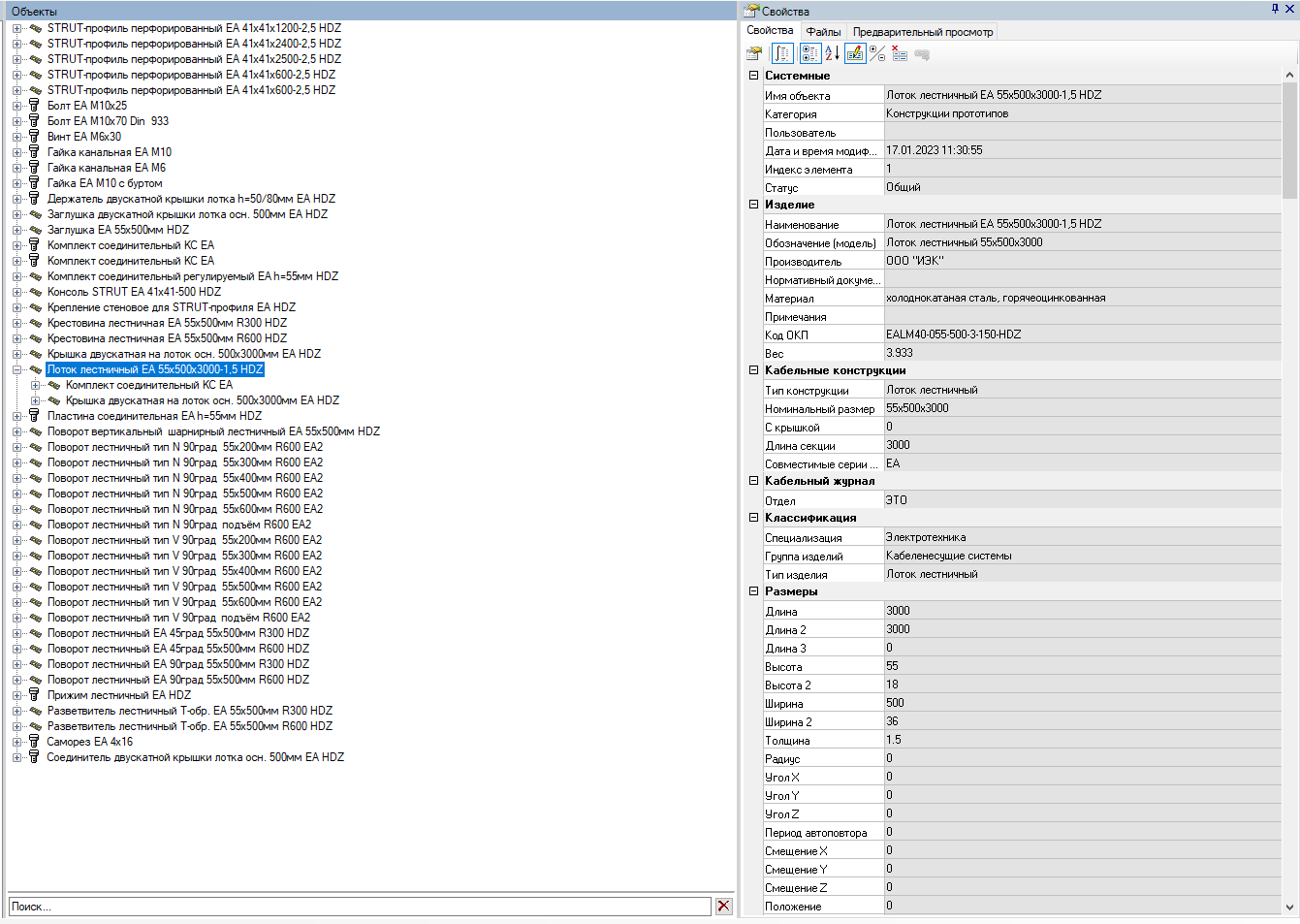

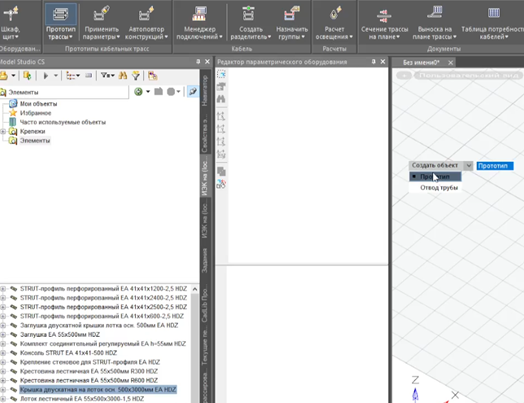

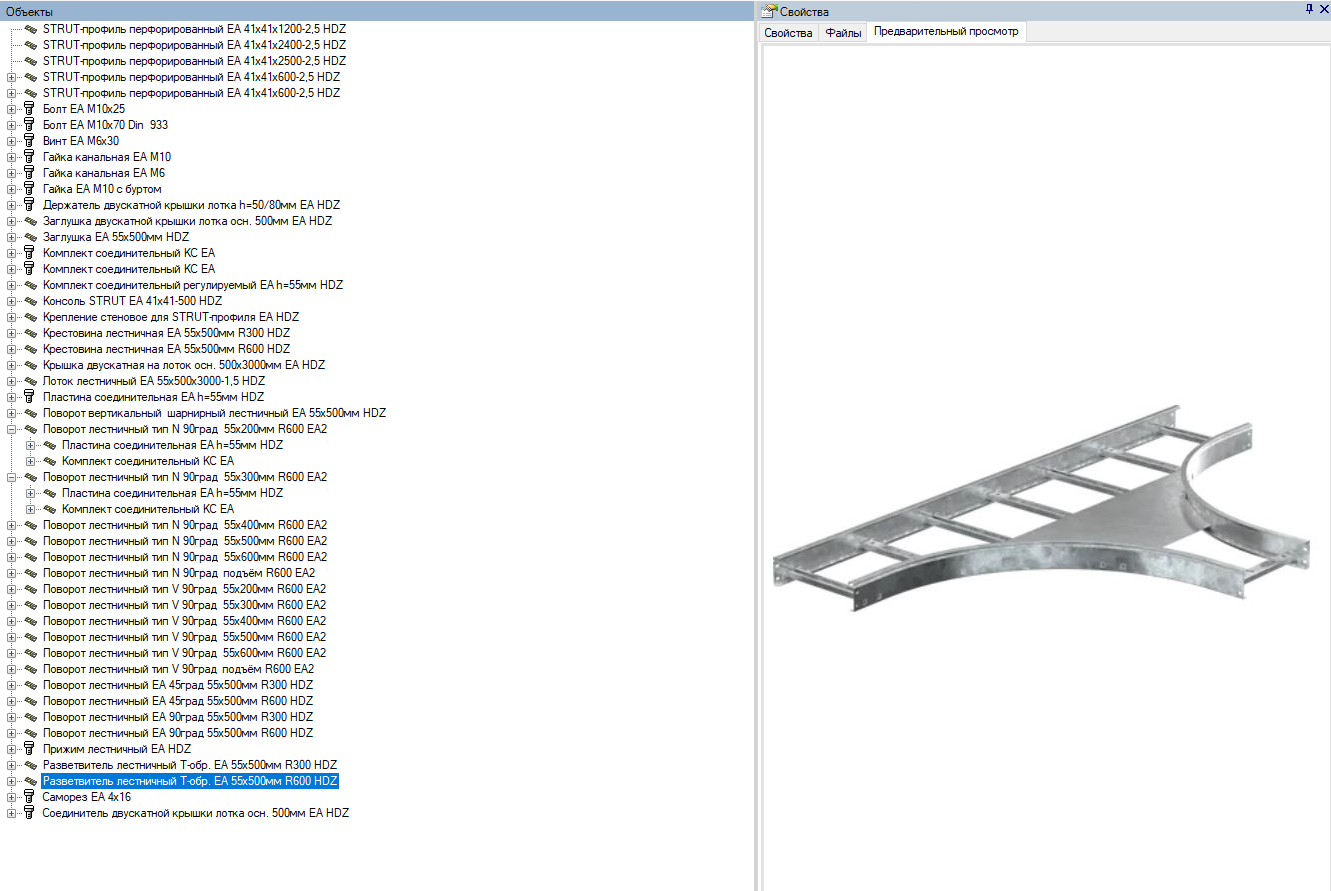

В менеджере библиотек они выглядят следующим образом

Все элементы представлены на рисунке.

Лоток – тип конструкции – лоток лестничный, раздел Кабельные конструкции

Фасонные изделия – тип конструкции – Аксессуары для лотка EA

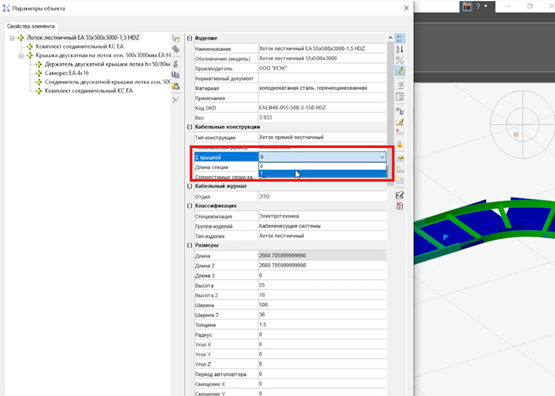

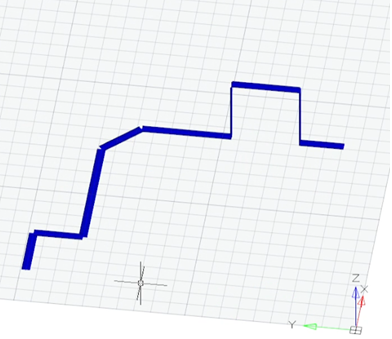

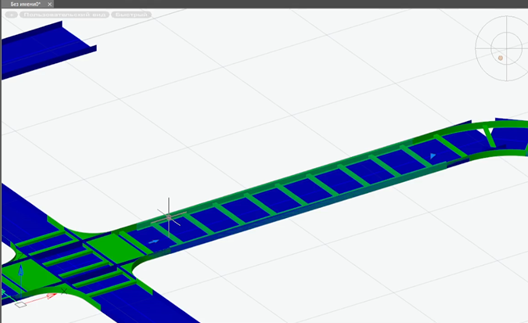

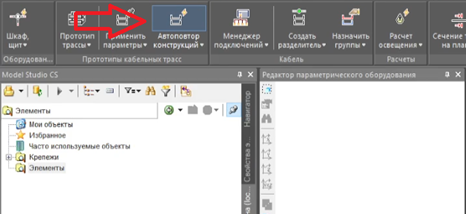

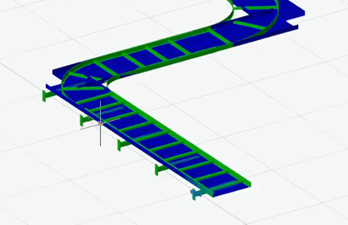

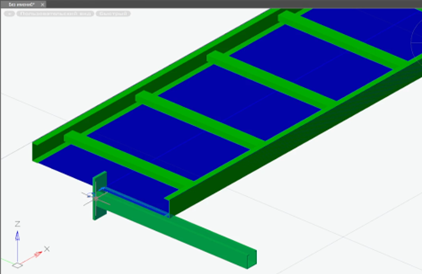

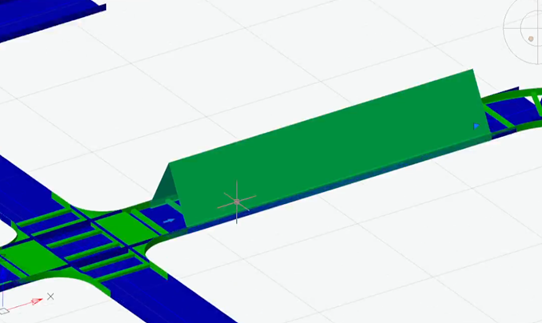

Для основных элементов подсчитывается крепеж и комплекты аксессуаров. Например, для лотка подсчитывается комплект соединительный, в случае если используется крышка, для нее учитывается - держатель, саморезы, соединитель крышки и комплект соединительный.

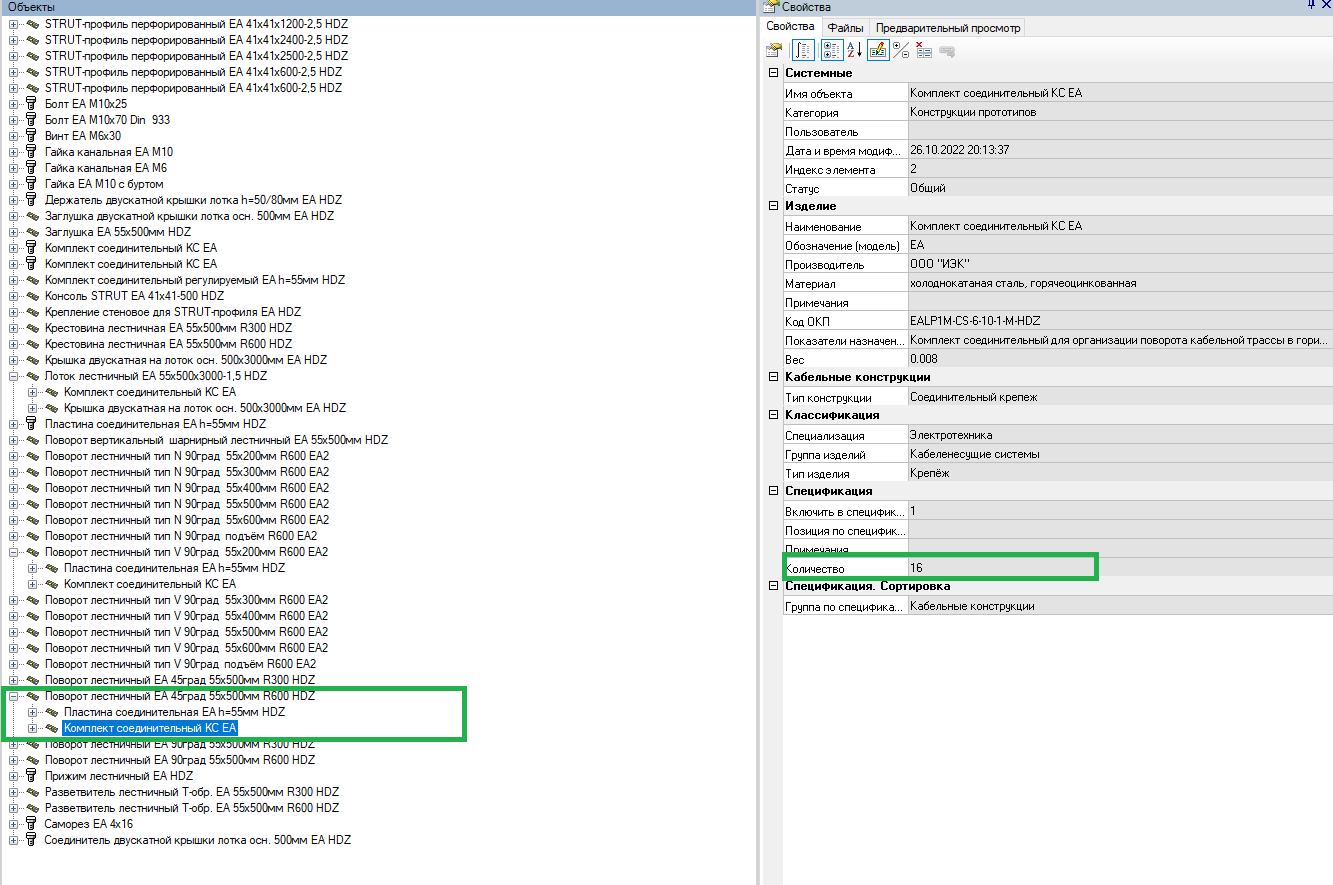

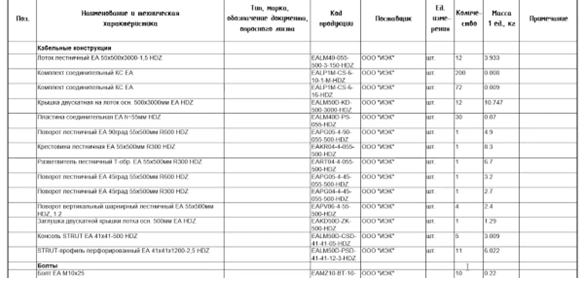

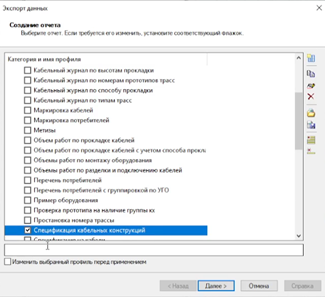

Например, из менеджера базы данных видно, что для поворота лестничного используется пластина соединительная и комплект соединительный. Для поворота лестничного подсчитывается 16 ед. комплекта соединительного
