Model Studio CS. Каталог кабеленесущих систем компании ЗЭМИ-НСК





ЗЭМИ-НСК (ZEMINSK) – это современное российское производство кабеленесущих и слаботочных систем, систем подвесов и электромонтажных изделий, разработанных профессионалами для профессионалов. Номенклатура насчитывает более 4 800 изделий.



Оновные заказчики – предприятия нефтегазодобывающей отрасли, такие как «Роснефть», «Транснефть», «Газпром», крупные промышленные и гражданские объекты, госучереждения, объекты сельхозназначения, коммерческие и спортивные объекты.





Страница ЗЭМИ-НСК в нашей библиотеке здесь



Для ЗЭМИ-НСК нашей компанией 3DBIM.pro был разработан каталог кабеленесущих систем для трехмерного проектирования на основе Model Studio CS.



Всего блоков - 19 шт, типоразмеров - 112 шт. Формат файлов - .CDE



Общий порядок работы с каталогом систем в «MODEL STUDIO CS» следующий



1. Подготовка к работе с каталогом «ЗЭМИ-НСК» в MODEL STUDIO CS

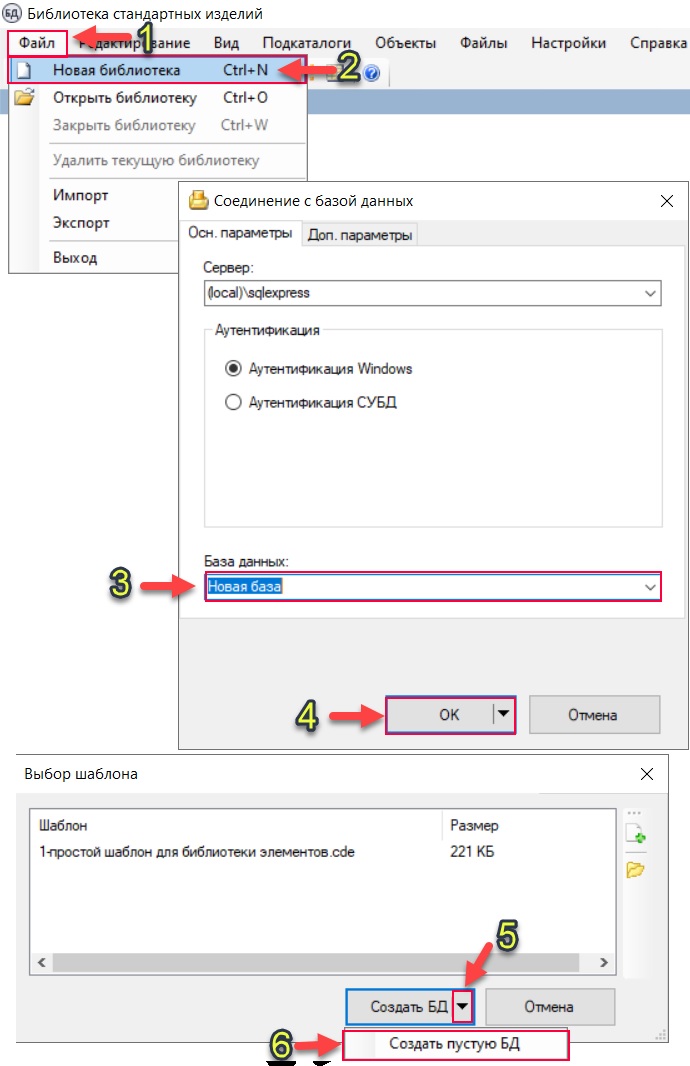

В Менеджере библиотеки стандартных компонентов открыть существующую базу или создать новую.



                                                                                                                                                      Рис.2

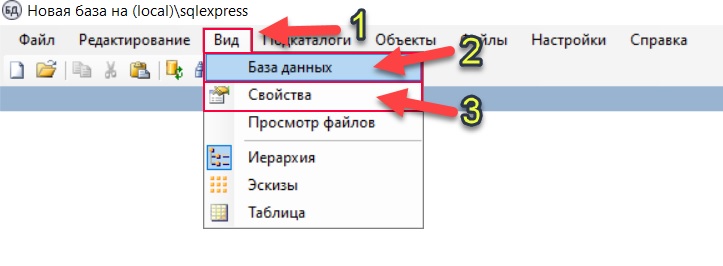

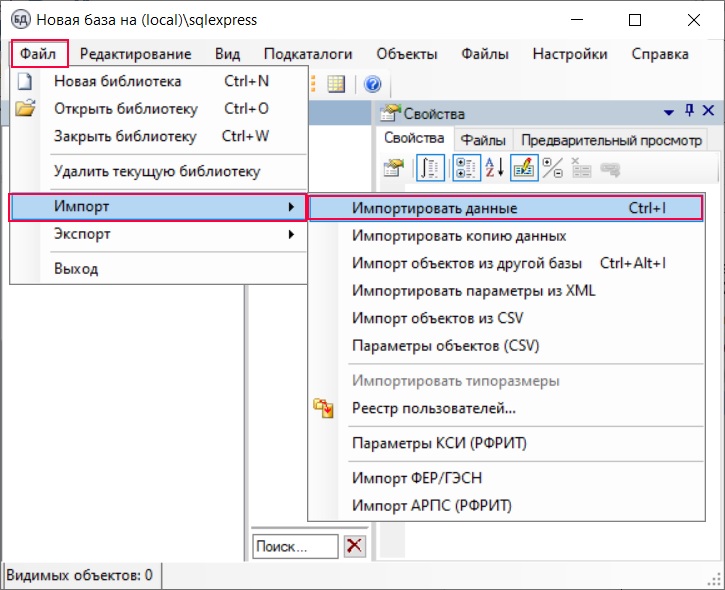

После создания/открытия включить во вкладке вид отображение «базы данных и панели «Свойства»



                                                                                                                                                      Рис.3



                                                                                                                                                      Рис.4

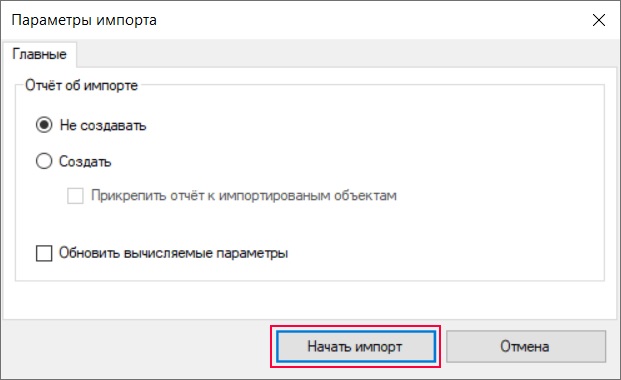

В открывшемся окне выбрать файл ЗЭМИ_v2.cde и нажать кнопку «Начать импорт»



                                                                                                                                                      Рис 5

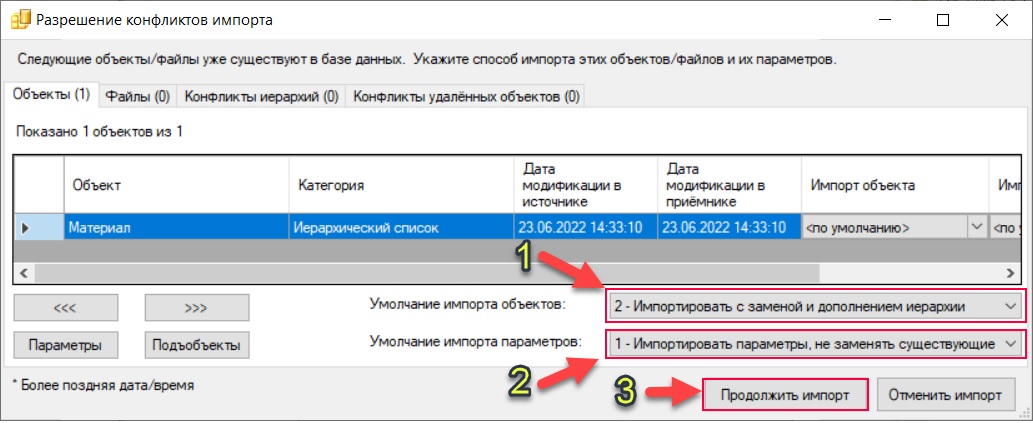

В случае если импорт ведётся в существующую базу, то возможны конфликты импорта. В этом случае необходимо установить значения:

Далее нажать кнопку «Продолжить импорт»



                                                                                                                                                      Рис.6

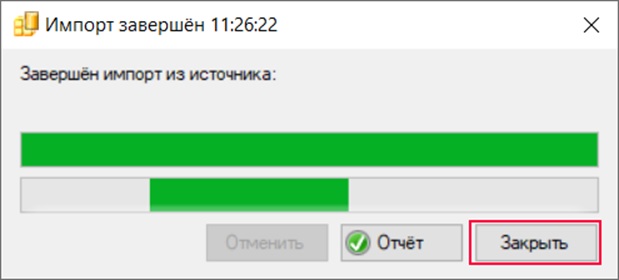

По окончании импорта появится следующее окно, которое нужно закрыть.



                                                                                                                                                      Рис.7



2. Структура каталога кабельных элементов в менеджере библиотеки MODEL STUDIO CS

В каталог внесены следующие элементы



Как выглядят все элементы в менеджере библиотеки представлено на рисунке 8.

Например, Кабельный канал. Тип конструкции – короб, тип изделия – кабельный канал, группа изделий – кабеленесущие системы, специализация – электротехника

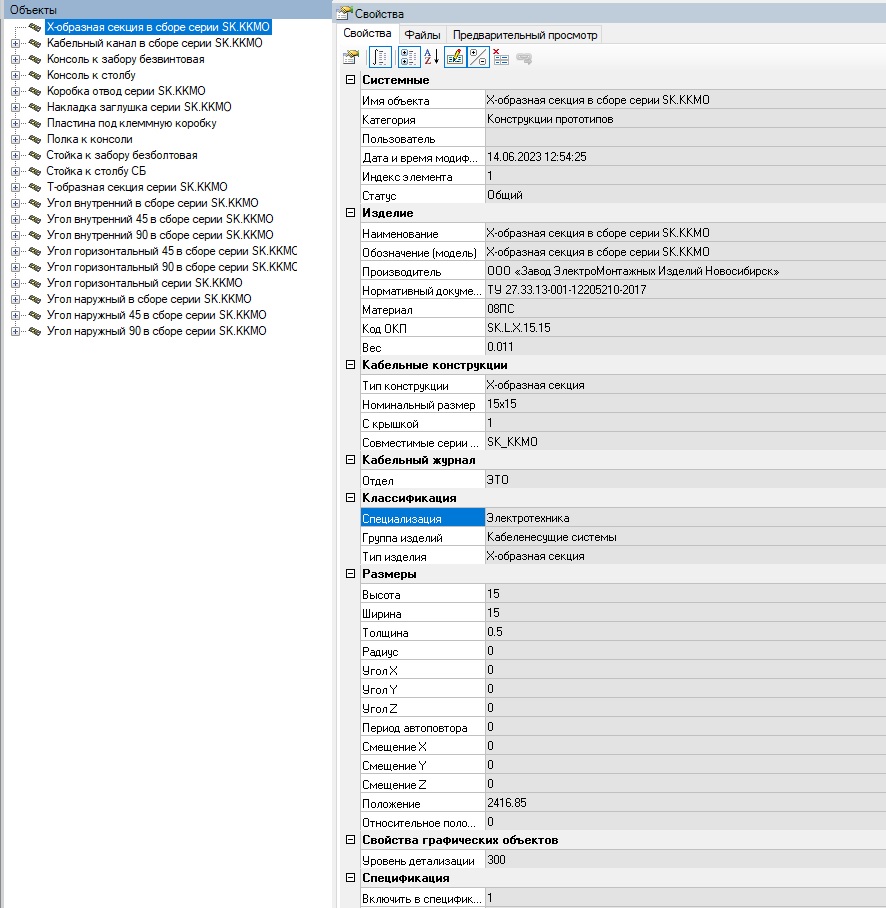

                                                                                                                                                      Рис.8 Менеджер библиотеки




3. Создание кабельной трассы в MODEL STUDIO CS



На ленте во вкладке «Кабельное хозяйство» панель «Прототип Трассы» выбрать команду «Создать объект»;

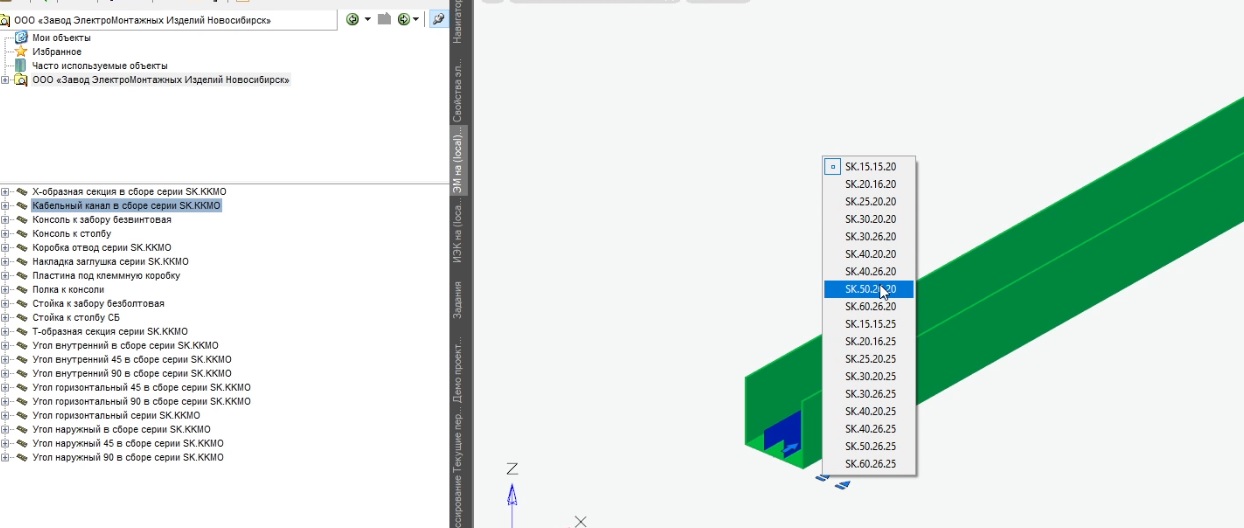

                                                                                                                                                      Рис.9

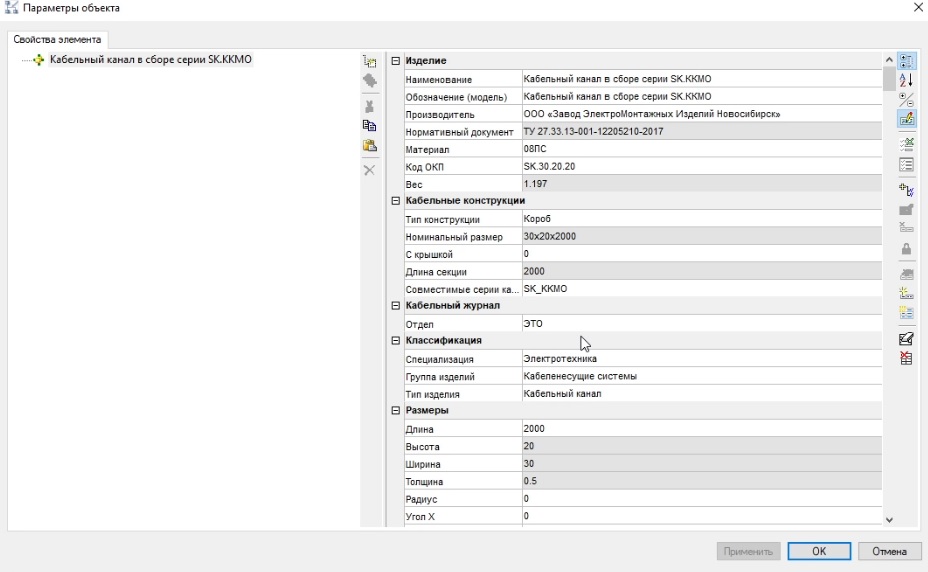

                                                                                                                                                      Рис.10 Характеристики кабельного канала

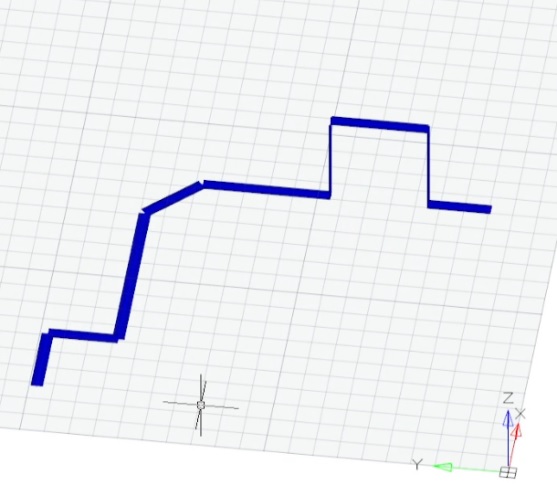

                                                                                                                                                      Рис.11 Строим прототип трассы

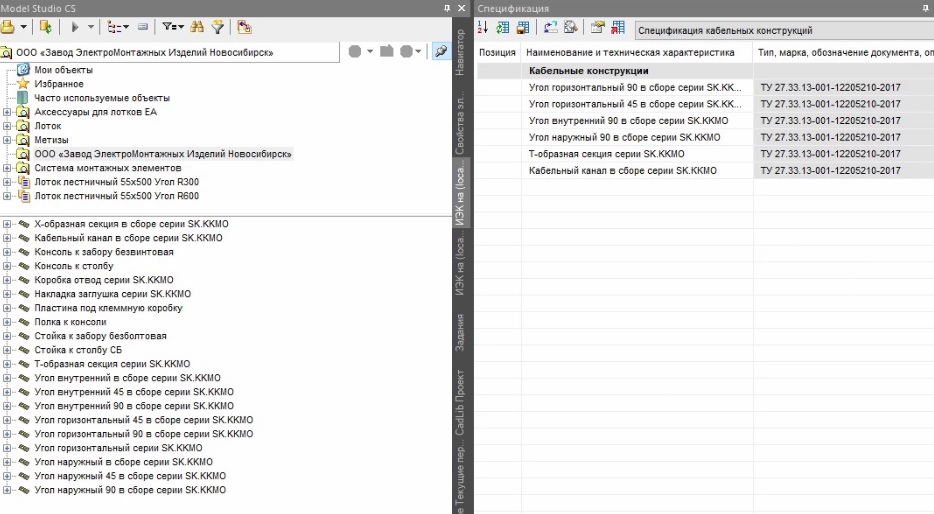

                                                                                                                                                      Рис.12 Спецификация всей трассы



Примеры некоторых элементов:

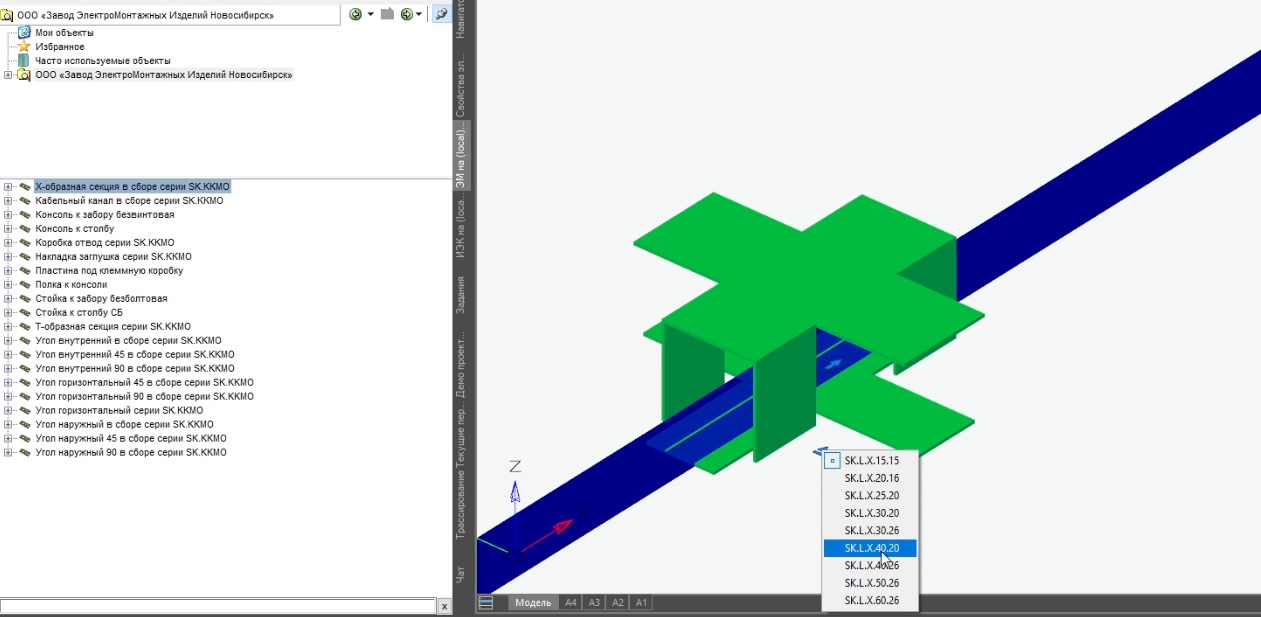

                                                                                                                                                      Рис.13 Х-образная секция

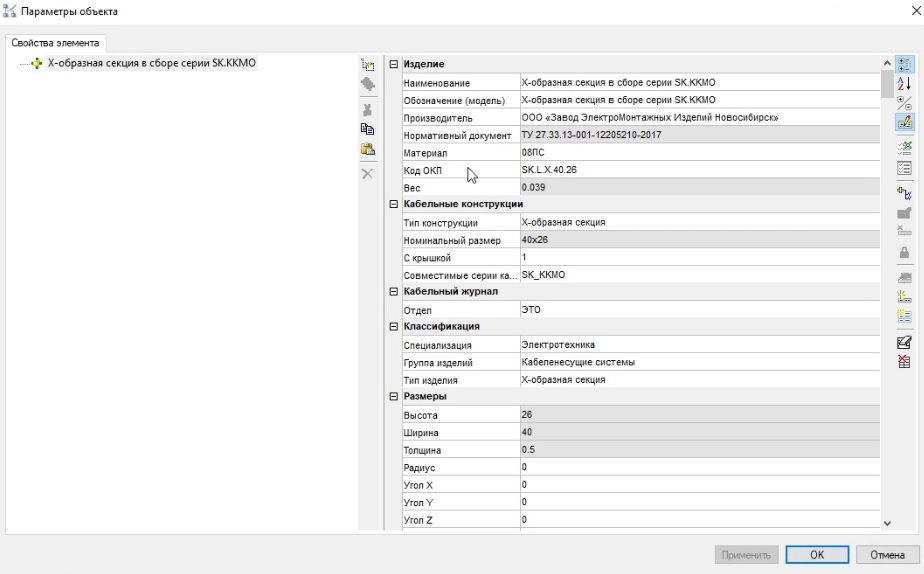

                                                                                                                                                      Рис.14 Параметры Х-образной секции

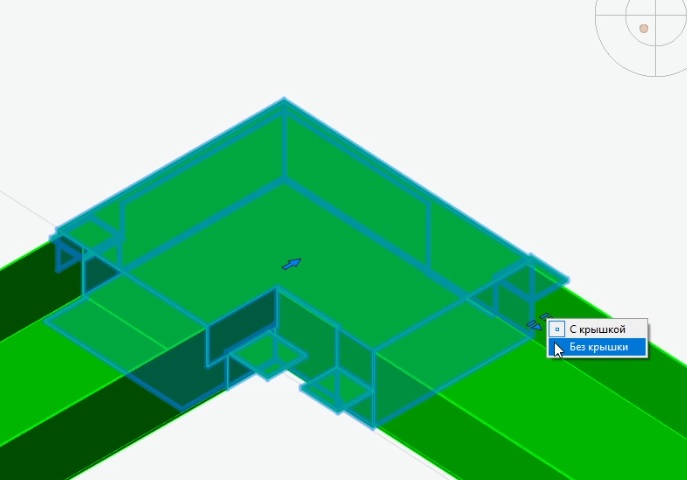

Для того чтобы на каком-либо участке построить крышку, используем в свойствах объекта 0-без крышки, 1- с крышкой



                                                                                                                                                      Рис.15

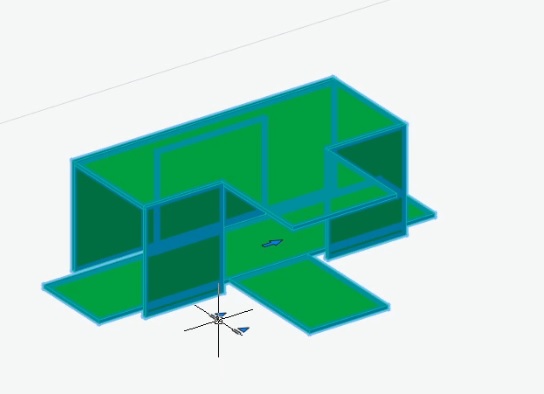

                                                                                                                                                      Рис.16 Т-образная секция

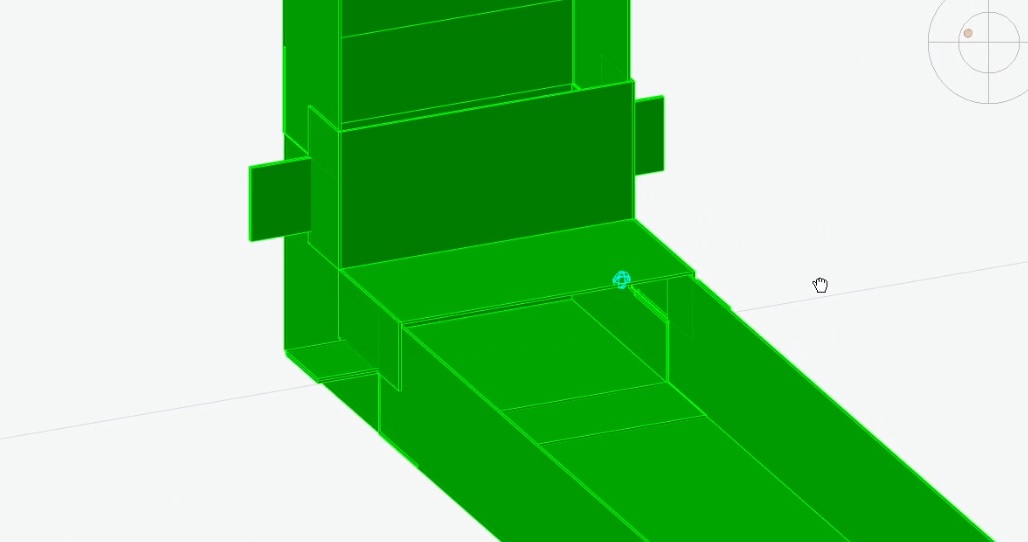

                                                                                                                                                       Рис.17 Угол внутренний 90 градусов в сборе

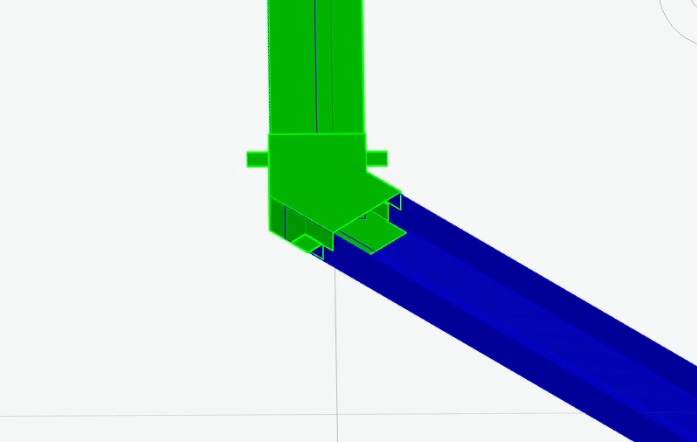

                                                                                                                                                      Рис.18 Угол горизонтальный 45 градусов в сборе

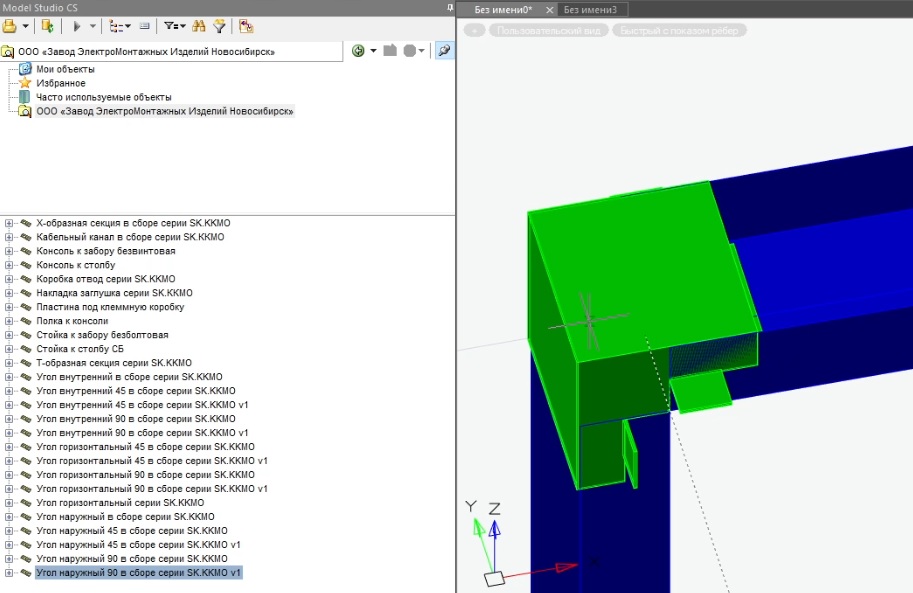

                                                                                                                                                      Рис.19 Угол наружный 90 градусов в сборе

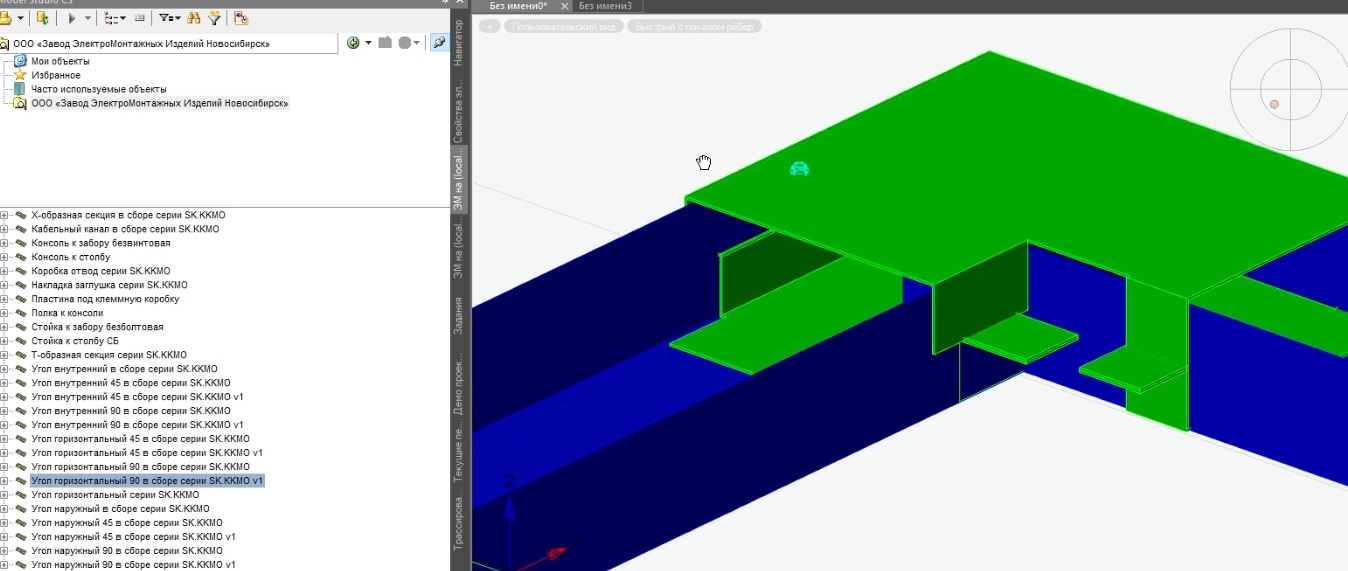

                                                                                                                                                      Рис.20 Угол горизонтальный 90 градусов в сборе

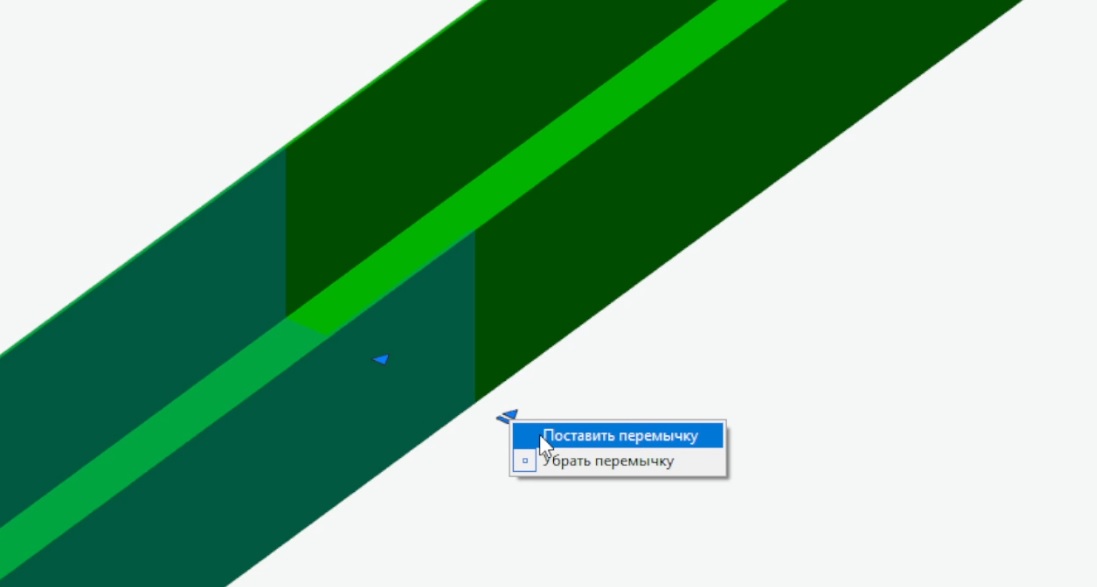

Для установки Перемычки-металлосвязи в сборе, на каждом лотке предусмотрена такая возможность. Необходимо кликнуть по выноске на краю лотка и выбрать – «Поставить перемычку»



                                                                                                                                                      Рис.21



Внизу лотков появится основание и дополнительные выноски



                                                                                                                                                      Рис.22

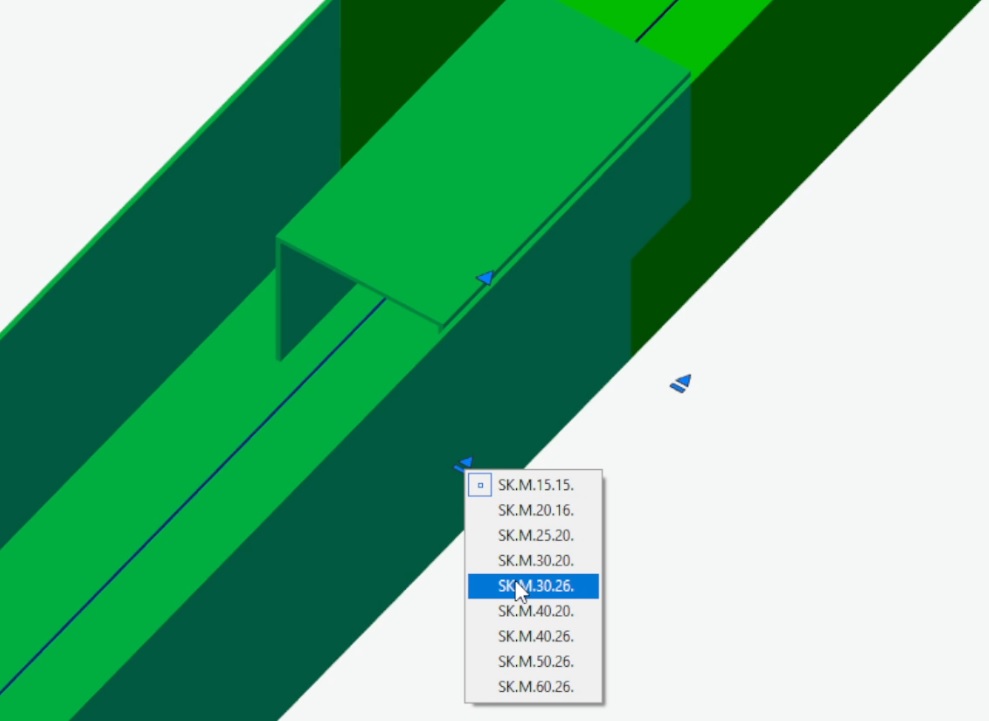

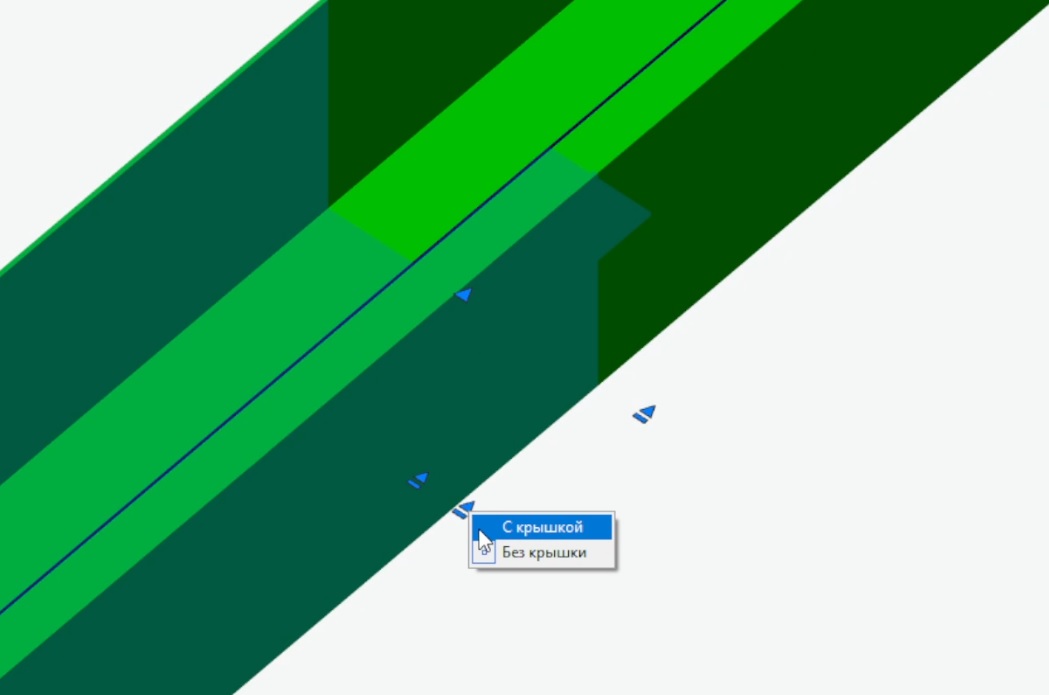

Далее необходимо выбрать – с крышкой и нужный типоразмер



                                                                                                                                                      Рис.23

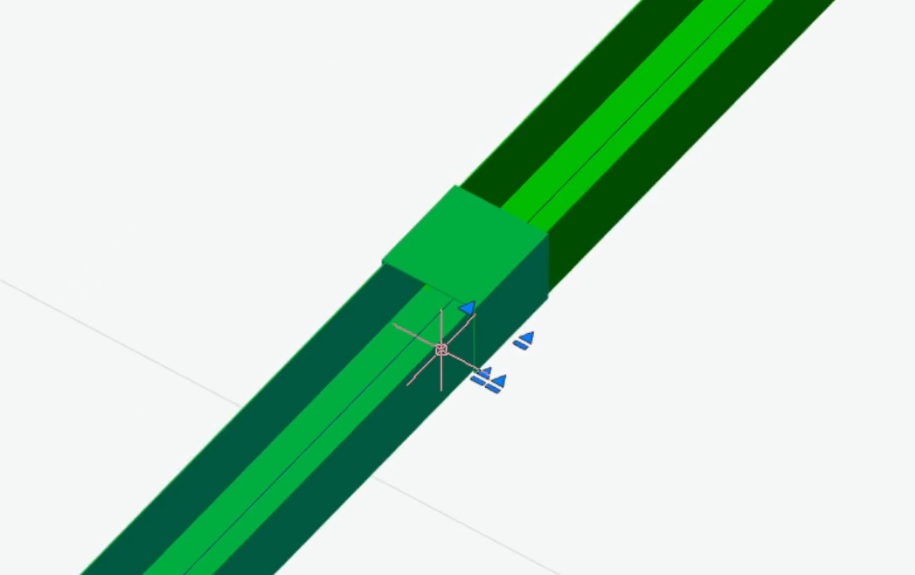

После этого Перемычка изменится



                                                                                                                                                      Рис.24

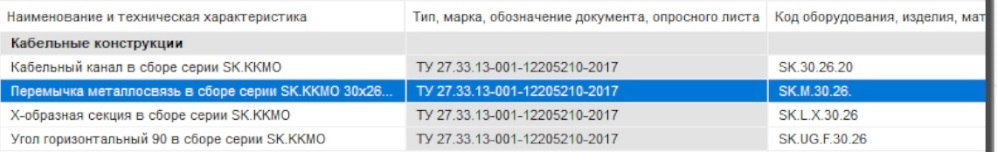

Также Перемычка будет добавляться в спецификацию



                                                                                                                                                      Рис.25



4. Использование опорных конструкций

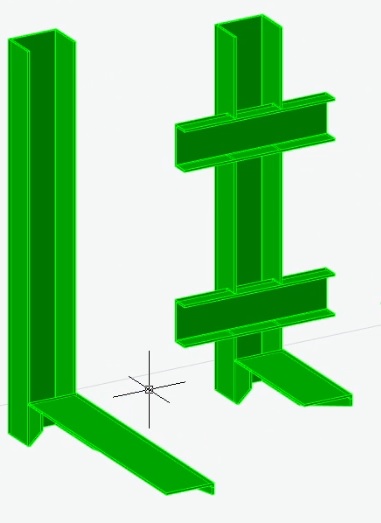

Выбираем нужный элемент кабеленесущей системы. Например, Консоль к столбу и Консоль к забору безвинтовую.



                                                                                                                                                      Рис.26 Полка к консоли

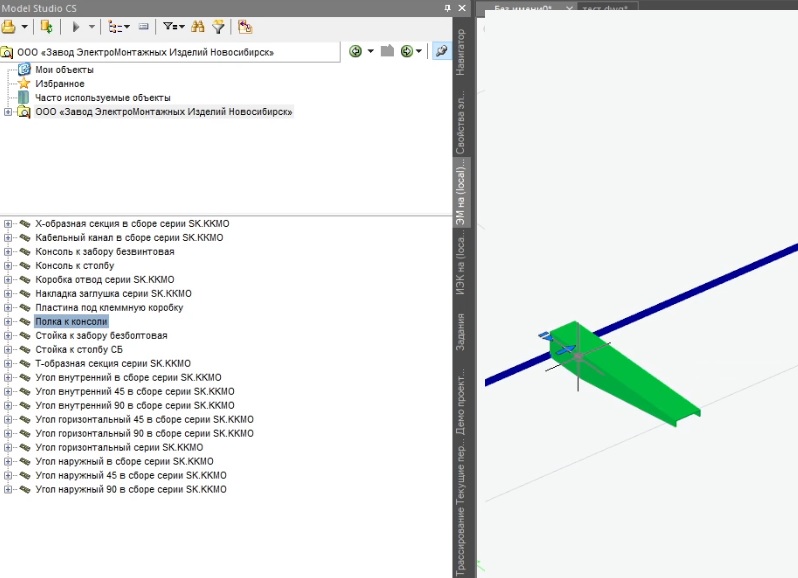

Используя вкладку автоповтор, выбираем расстояние между опорными конструкциями. Вдоль указанного участка трассы расставляются элементы. Ниже некоторые примеры опорных конструкций:

                                                                                                                                                      Рис.27

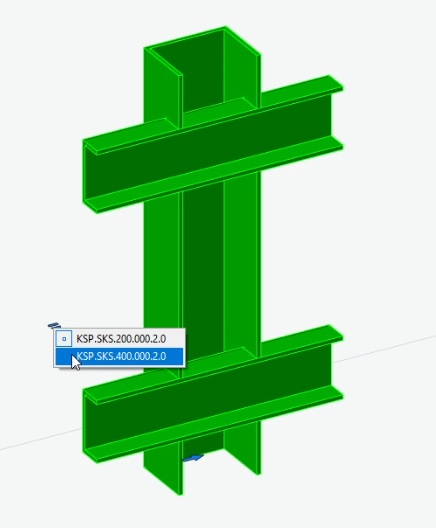

                                                                                                                                                      Рис.28 Стойка к столбу СБ



5. Формирование спецификации

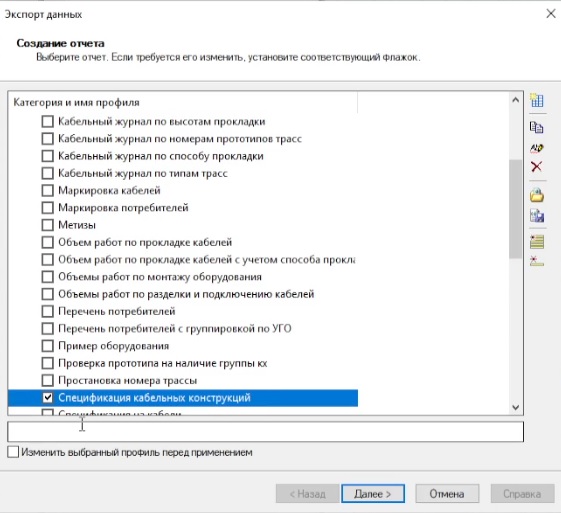

Выбираем «Спецификация кабельных конструкций»



                                                                                                                                                      Рис.29

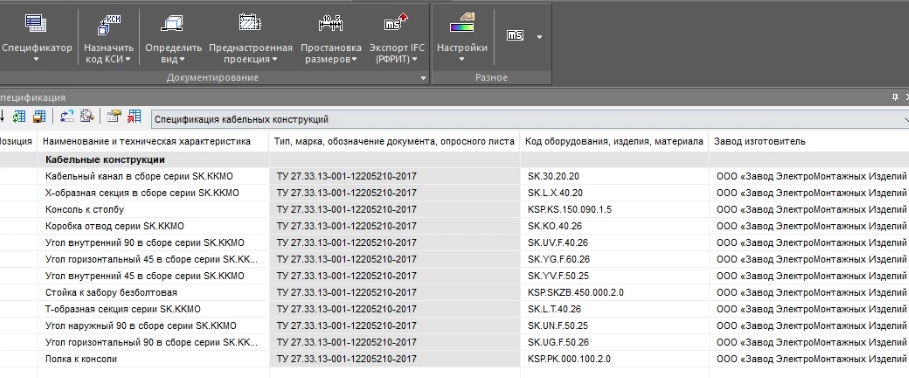

Спецификации кабельных конструкций сформирована.



                                                                                                                                                      Рис.30
