Наименование |
Количество типоразмеров, шт |
|
1.1 |
Лоток перф. "Быстрый монтаж ПЛЮС" с подсчетом крепежа |
95 |
|
1.2 |
Лоток неперф. "Быстрый монтаж ПЛЮС" с подсчетом крепежа |
95 |
|
1.3 |
Крышка лотка "ПЛЮС" с подсчетом крепежа |
40 |
|
1.4 |
Угол горизонтальный 45 гр."ПЛЮС" с подсчетом крепежа |
22 |
|
1.5 |
Крышка горизонт. угла 45 гр. "ПЛЮС" с подсчетом крепежа |
8 |
|
1.6 |
Угол горизонтальный 90 гр."ПЛЮС" с подсчетом крепежа |
22 |
|
1.7 |
Крышка горизонт. угла 90 гр. "ПЛЮС" с подсчетом крепежа |
8 |
|
1.8 |
Угол внеш. верт. 45 гр. "ПЛЮС" с подсчетом крепежа |
22 |
|
1.9 |
Крышка внеш. верт. угла 45 гр. "ПЛЮС" с подсчетом крепежа |
8 |
|
1.10 |
Угол внеш. верт. 90 гр. "ПЛЮС" с подсчетом крепежа |
22 |
|
1.11 |
Крышка внеш. верт. угла 90 гр. "ПЛЮС" с подсчетом крепежа |
8 |
|
1.12 |
Угол внутр. верт. 45 гр. "ПЛЮС" с подсчетом крепежа |
22 |
|
1.13 |
Крышка внутр. верт. угла 45 гр. ПЛЮС" с подсчетом крепежа |
8 |
|
1.14 |
Угол внутр. верт. 90 гр. "ПЛЮС" с подсчетом крепежа |
22 |
|
1.15 |
Крышка внутр. верт. угла 90 гр. "ПЛЮС" с подсчетом крепежа |
8 |
|
1.16 |
Т-отвод"ПЛЮС" с подсчетом крепежа |
22 |
|
1.17 |
Крышка Т-отвода "ПЛЮС" с подсчетом крепежа |
8 |
|
1.18 |
Т-ответвитель "ПЛЮС" с подсчетом крепежа |
22 |
|
1.19 |
Крышка Т-ответвителя "ПЛЮС" с подсчетом крепежа |
8 |
|
1.20 |
Х-разветвитель "ПЛЮС" с подсчетом крепежа |
22 |
|
1.21 |
Крышка Х-разветвителя "ПЛЮС" с подсчетом крепежа |
8 |
|
1.22 |
Изменяемый горизонтальный угол 0-45 гр. "ПЛЮС" с подсчетом крепежа |
22 |
|
1.23 |
Крышка горизонтально-изменяемого угла 0-45 гр. "ПЛЮС" с подсчетом крепежа |
8 |

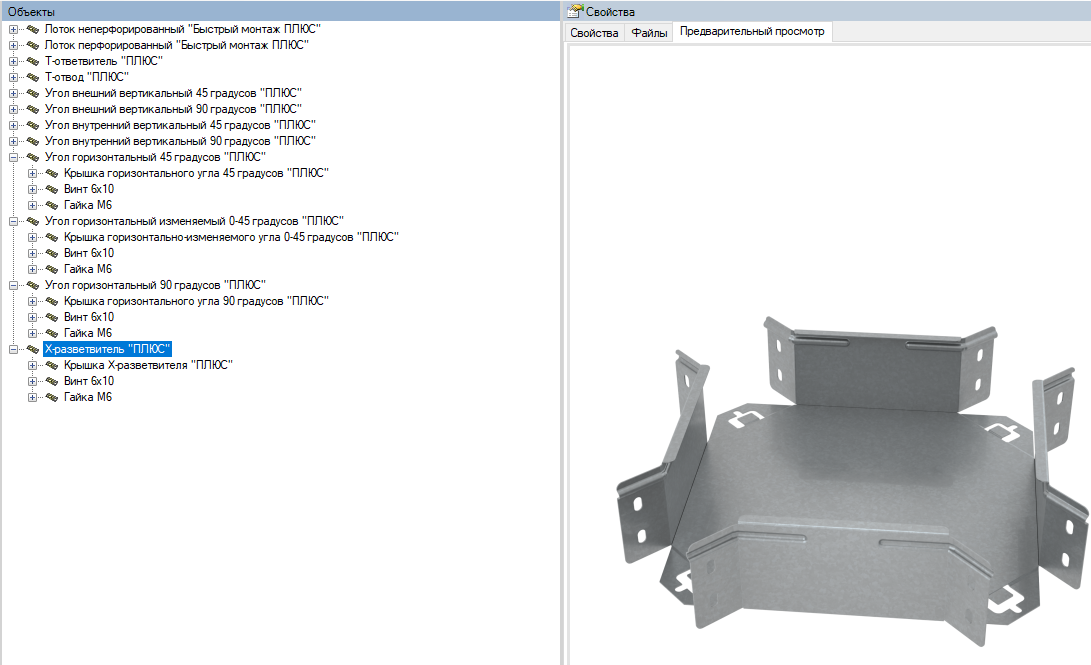

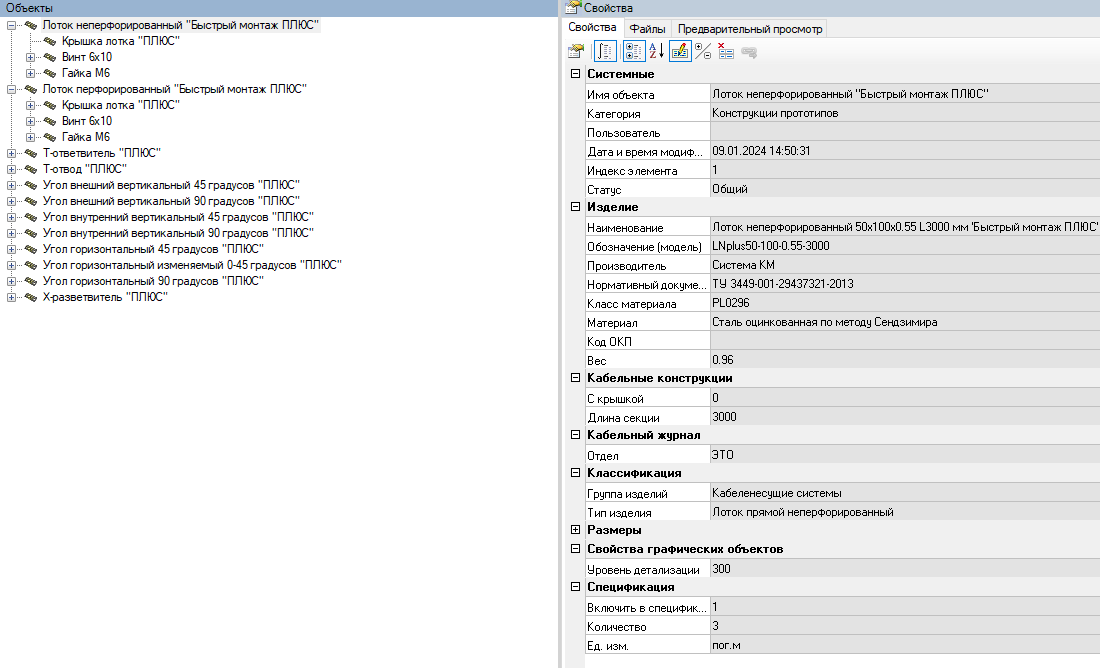

В менеджере библиотек Model Studio эти элементы выглядят следующим образом:
Кабельный лоток представляет из себя набор следующих параметров:
Пример Х-Разветвителя
Остальные элементы внесены в раздел ОПОРНЫЕ КОНСТРУКЦИИ
|
Аксессуары и опорные элементы |
Количество типоразмеров, шт |
|
|
1.25 |
Заглушка лотка |
22 |
|
1.26 |
Уголок опорный для листового лотка |
3 |
|
1.27 |
Разделитель |
4 |
|
1.28 |
Пластина монтажная |
1 |
|
1.29 |
Универсальный кронштейн настенный |
1 |
|
1.30 |
Универсальный профиль |
12 |
|
1.31 |
Универсальный профиль усиленный |
12 |
|
1.32 |
Универсальный поддерживающий профиль |
2 |
|
1.33 |
L-профиль перф. |
17 |
|
1.34 |
Z-профиль |
9 |
|
1.35 |
Консоль без опоры |
7 |
|
1.36 |
Консоль с опорой |
7 |
|
1.37 |
Консоль сварная усиленная |
5 |
|
1.38 |
Консоль сварная усиленная тяжелая |
5 |
|
1.39 |
Универсальная потолочная стойка усиленная |
11 |
|
1.40 |
Универсальная скоба |
7 |
|
1.41 |
С-образный подвес для лотка |
4 |
|
1.42 |
Потолочный подвес для шпильки |
1 |
|
1.43 |
V-подвес для профнастила |
3 |
|
1.44 |
Основание потолочной стойки |
2 |
|
1.45 |
Универсальная потолочная скоба |
1 |
|
1.46 |
Опора для консолей |
2 |
|
1.47 |
Крепление консолей без опоры к наклонным поверхностям |
1 |
|
1.48 |
Крепление для профиля 50х35 мм приварное БП |
1 |
|
1.49 |
Страт-профиль |
3 |
|
1.50 |
Страт-консоль одиночная усиленная |
12 |
|
1.51 |
Страт-стойка усиленная |
20 |
|
1.52 |
Соединительная пластина |
3 |
|
1.53 |
Уголок 50х50 мм |
1 |
|
1.54 |
Уголок удлиненный (3 отверстия) |
1 |
|
1.55 |
Угловой соединитель (4 отверстия) |
1 |
|
1.56 |
Пластина угловая двойная усиленная |
1 |
|
1.57 |
Пластина угловая тройная усиленная |
1 |
|
1.58 |
Соединитель страт-профиля внешний |
1 |
|
1.59 |
Соединитель страт-профиля внутренний |
1 |
|
1.60 |
Основание потолочной стойки для страт-профиля 41х41 мм |
1 |
|
1.61 |
Крепление для страт-профиля 41х41 мм приварное БП |
1 |
|
1.62 |
Зажим балочный усиленный 41 21-42 М8 |
1 |

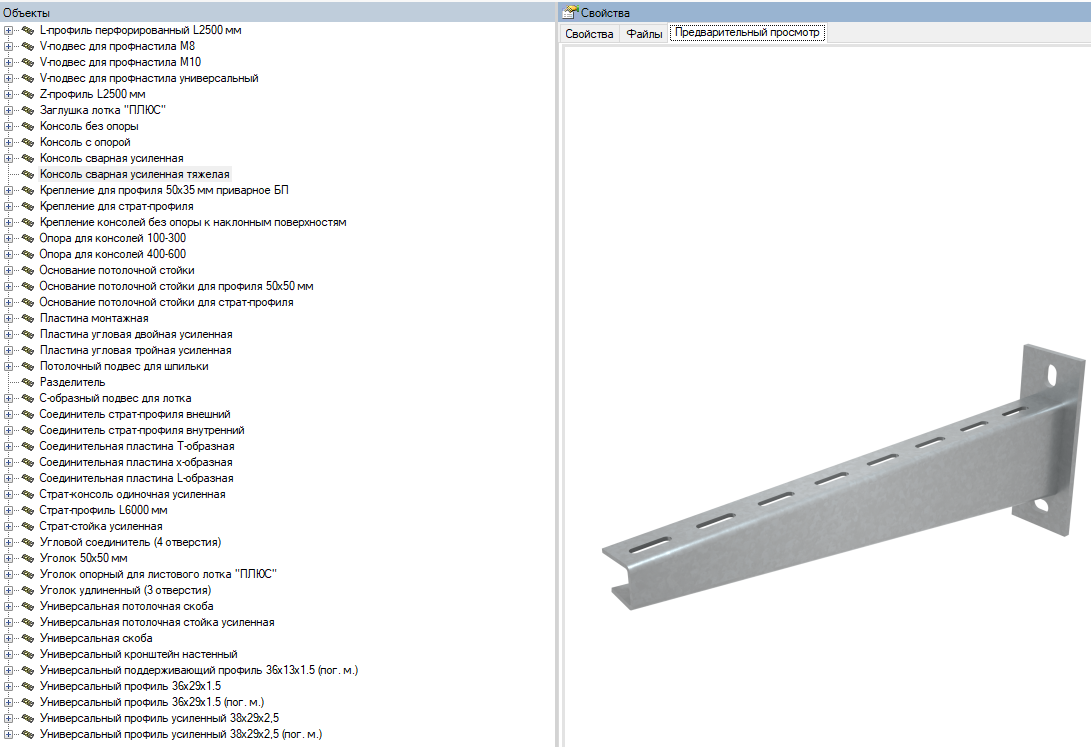

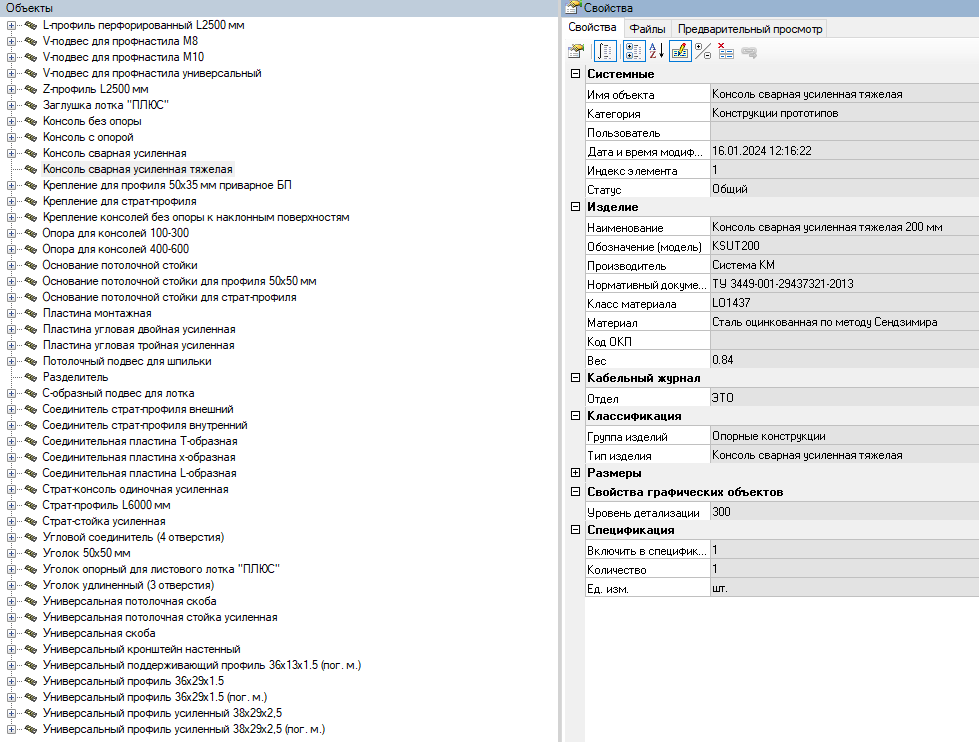

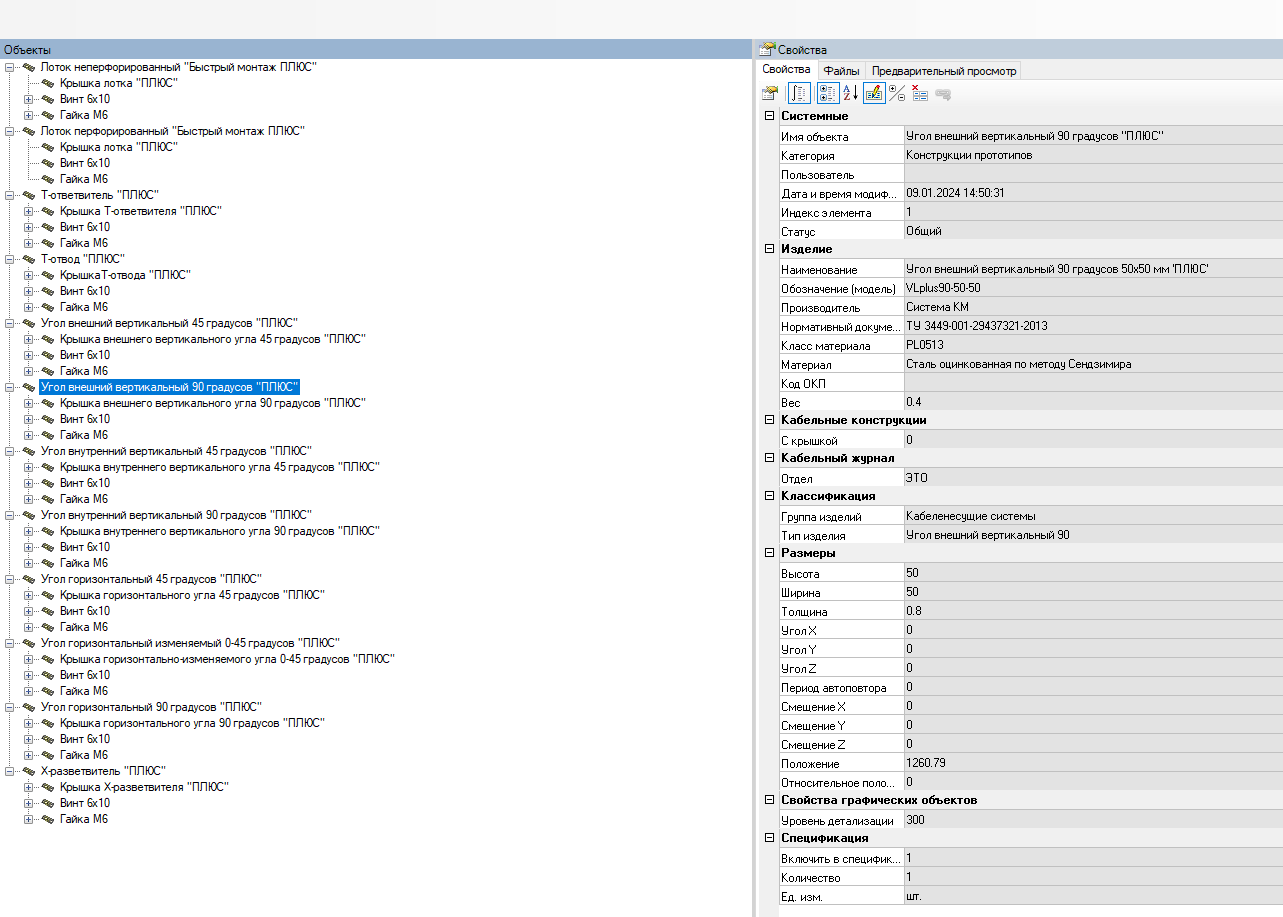

В менеджере библиотек Model Studio эти элементы выглядят следующим образом:

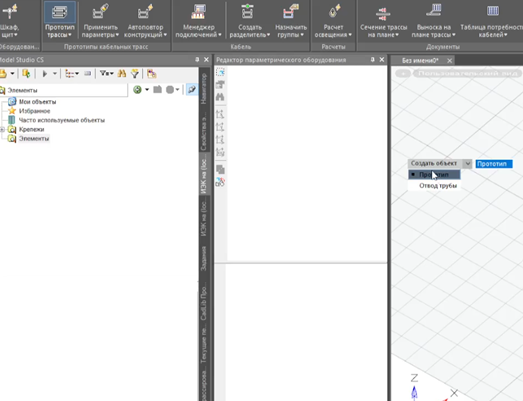

На ленте во вкладке «Кабельное хозяйство» ® панель «Прототип Трассы» выбрать команду «Создать объект»;

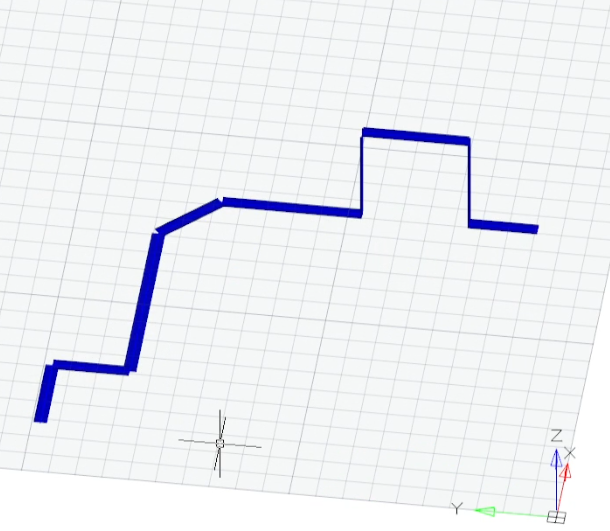

Строим прототип трассы

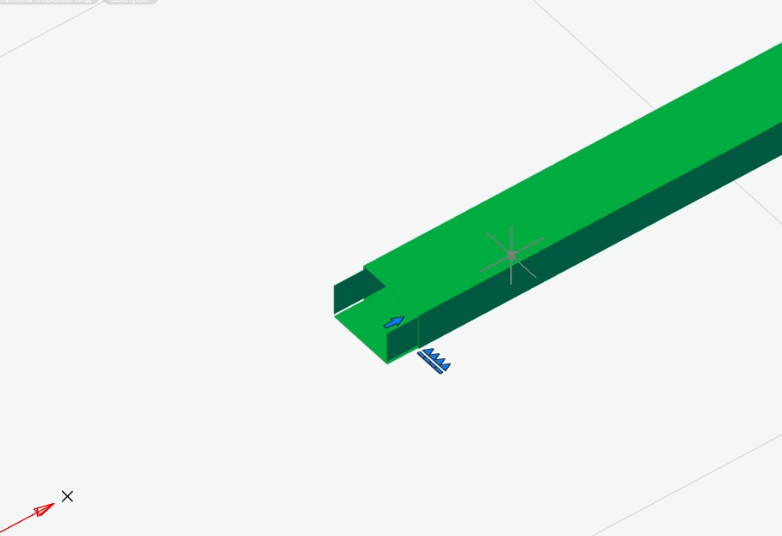

После построения макета трассы подбираем нужный по типу лоток

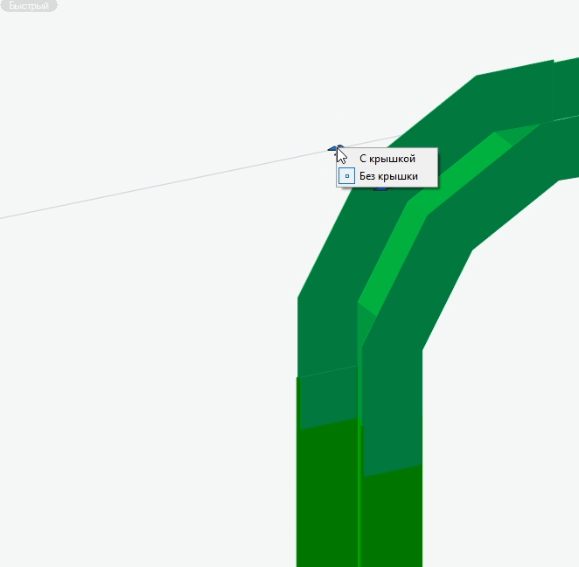

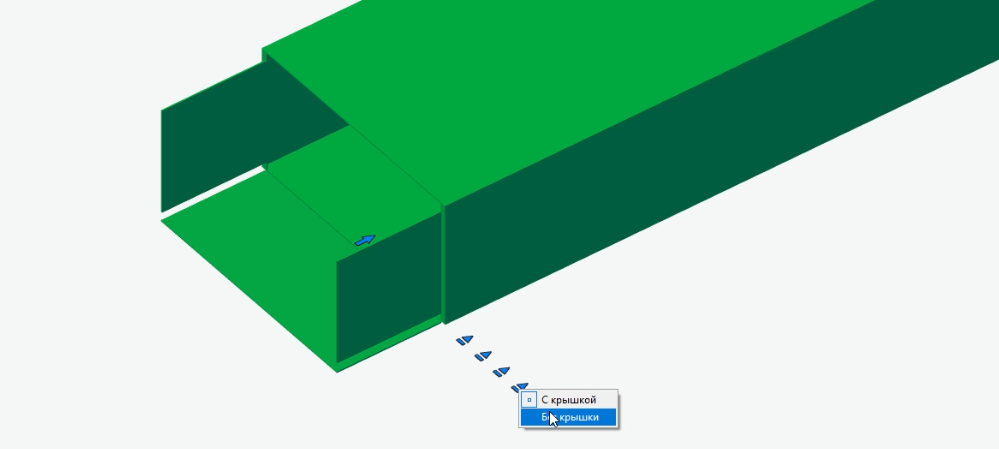

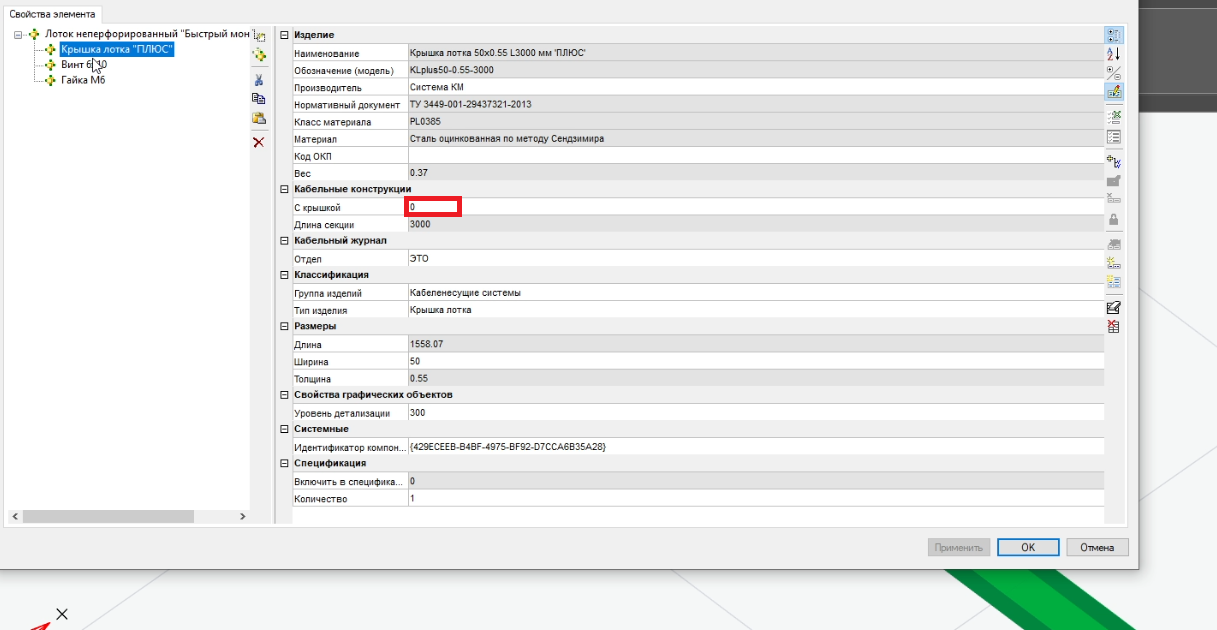

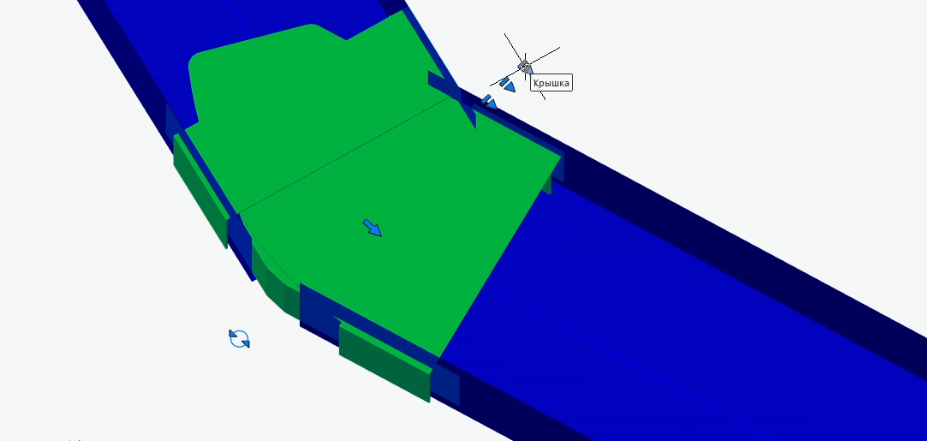

Для того чтобы на каком-либо участке построить крышку, используем в свойствах объекта 0-без крышки, 1- с крышкой
В результате на трассе визуализируется крышка с комплектующими, а также все компоненты, которые попадут в спецификацию.

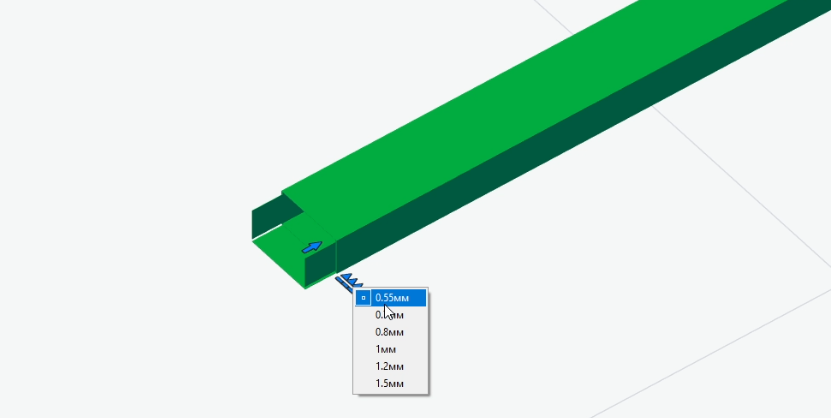

Набор характеристик лотка представлен следующими 4-мя параметрами:
Фасонные изделия

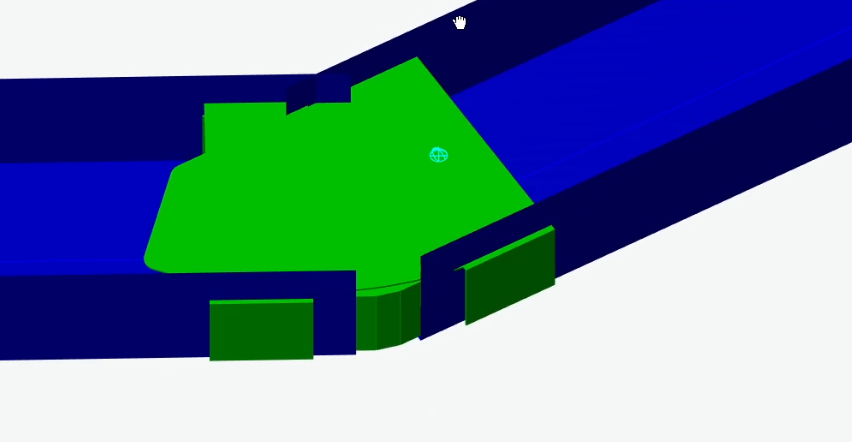

Пример - Изменяемый горизонтальный угол 0-45 гр.

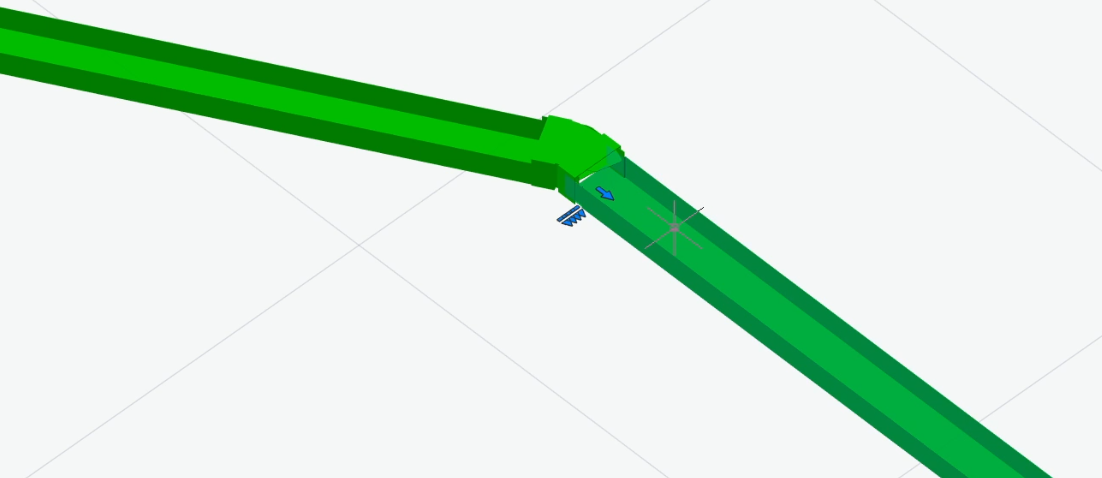

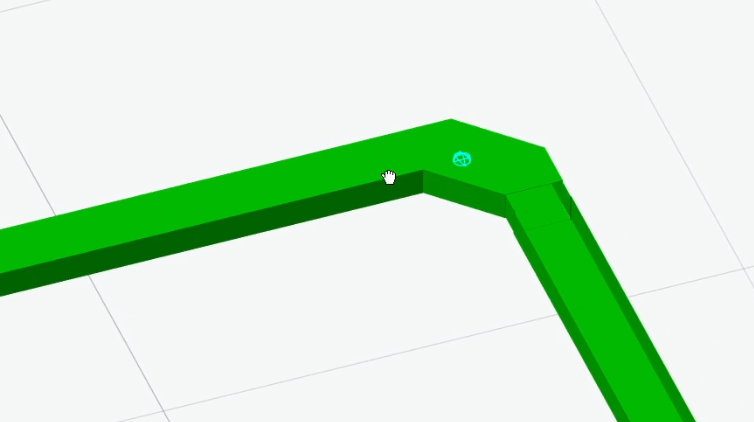

Вид изменяемого угла на прототипе трассы

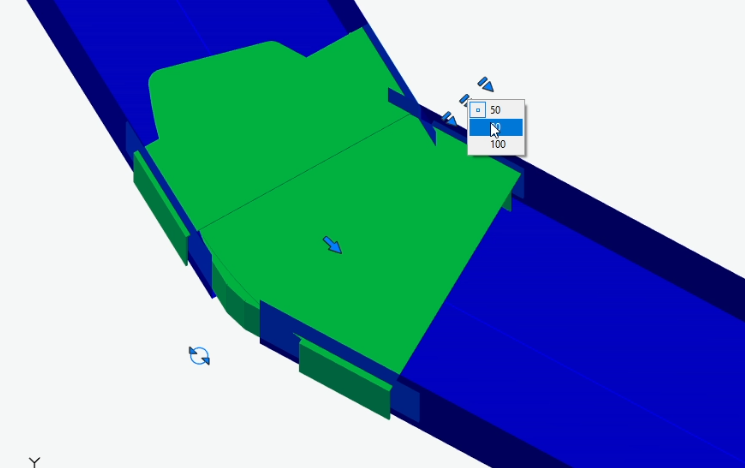

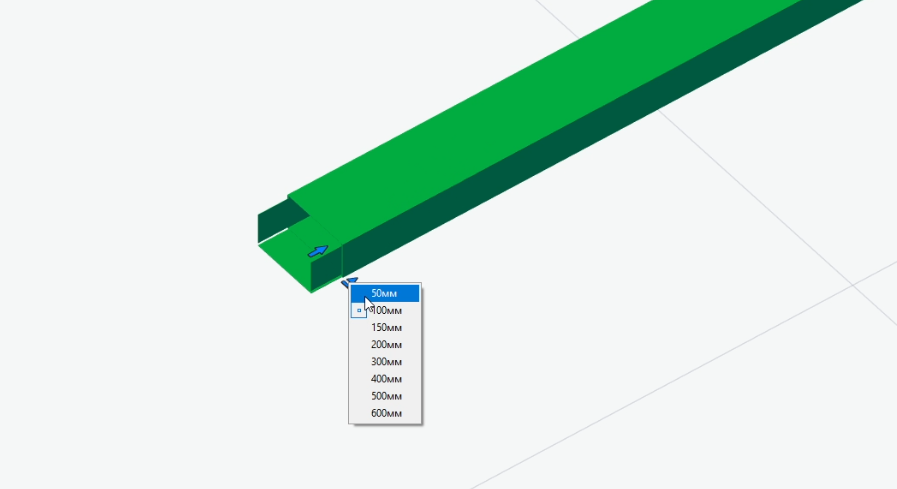

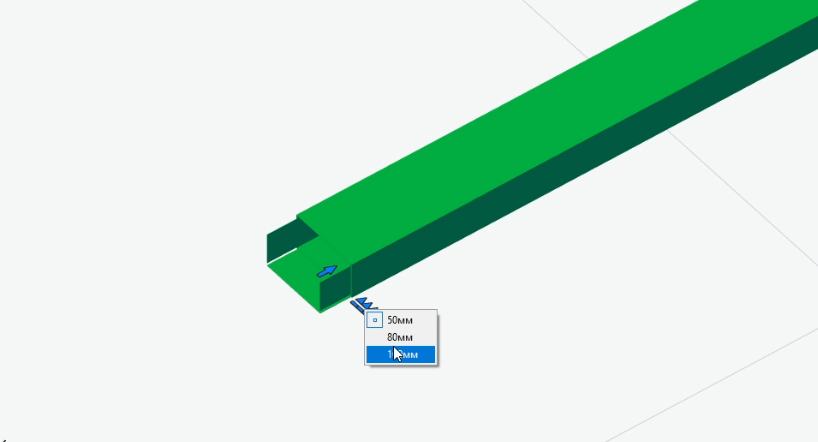

Выбор высоты
С крышкой или без

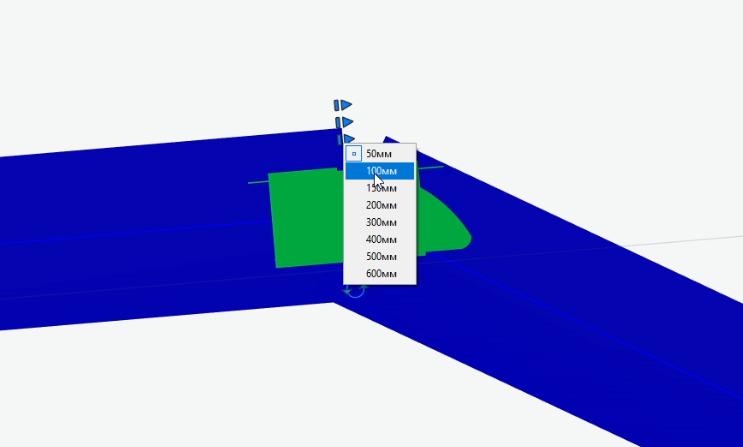

Выбор ширины
Пример- Угол горизонтальный 90 гр. "ПЛЮС" на трассе
Пример - Угол внешний вертикальный 90 гр. "ПЛЮС"

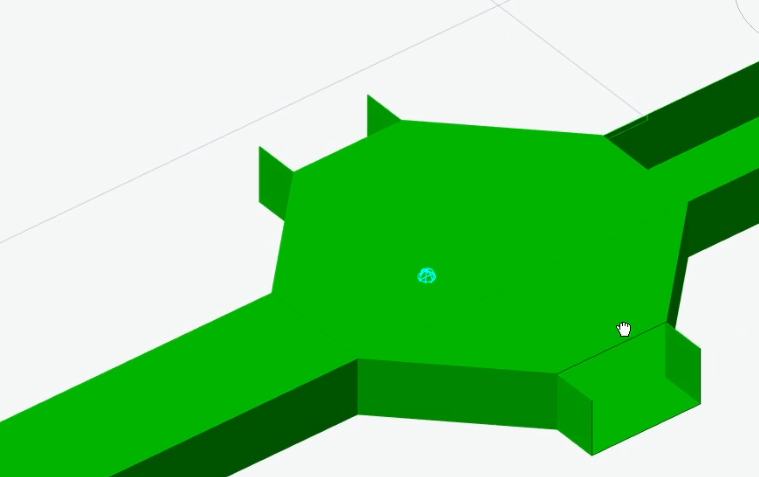

Пример Х-разветвитель "ПЛЮС"

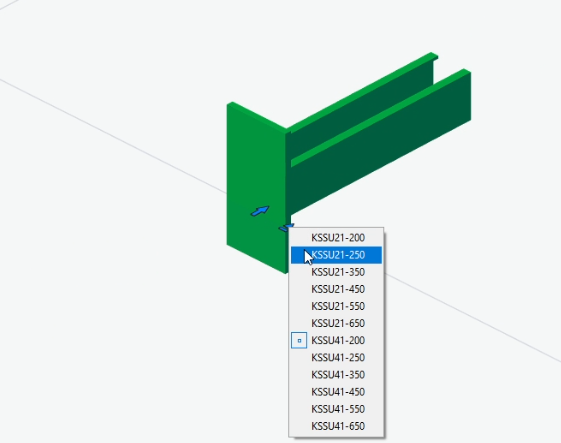

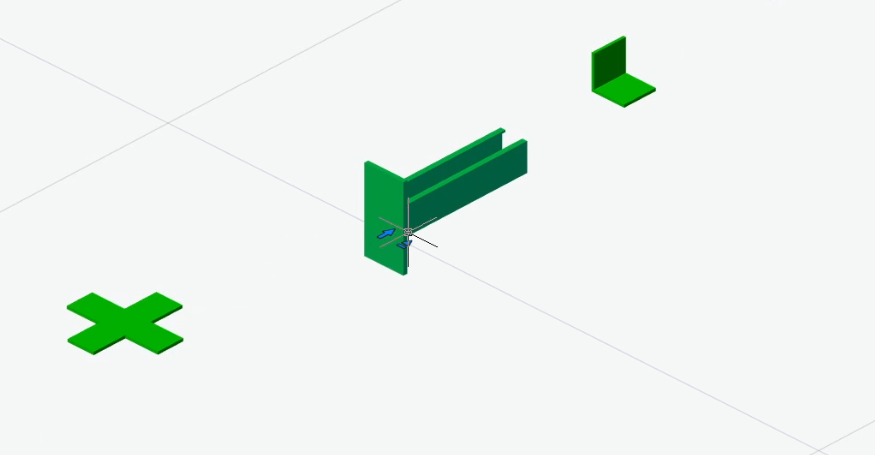

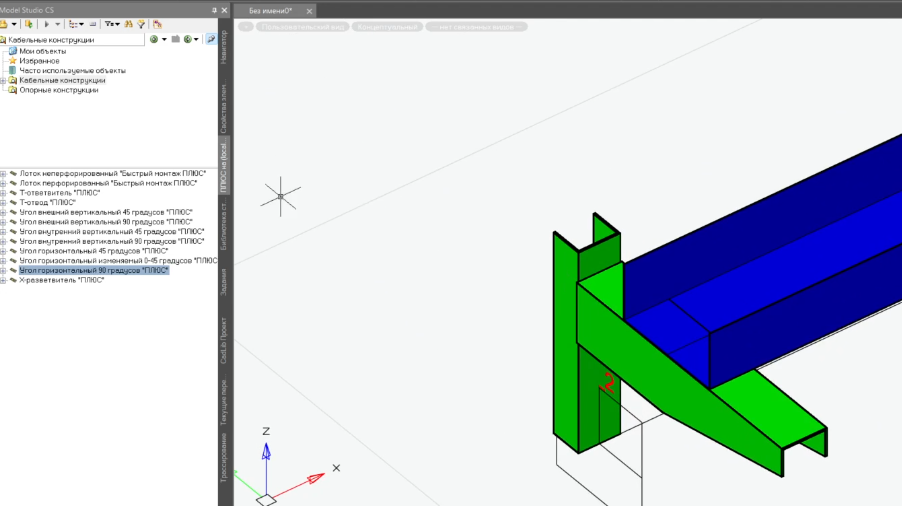

Пример Страт-консоль одиночная усиленная
Выбор нужного типоразмера

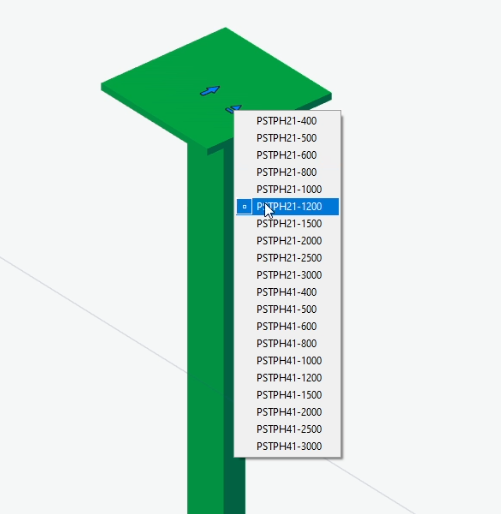

Пример - Страт-стойка усиленная
Выбираем нужный элемент или сборку из нескольких элементов

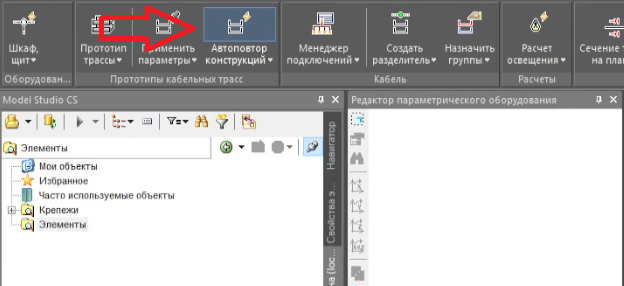

Используя вкладку автоповтор

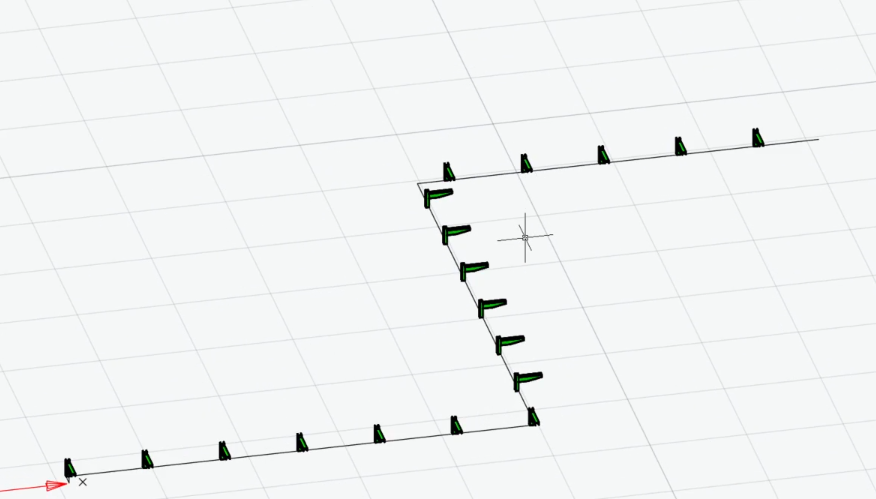

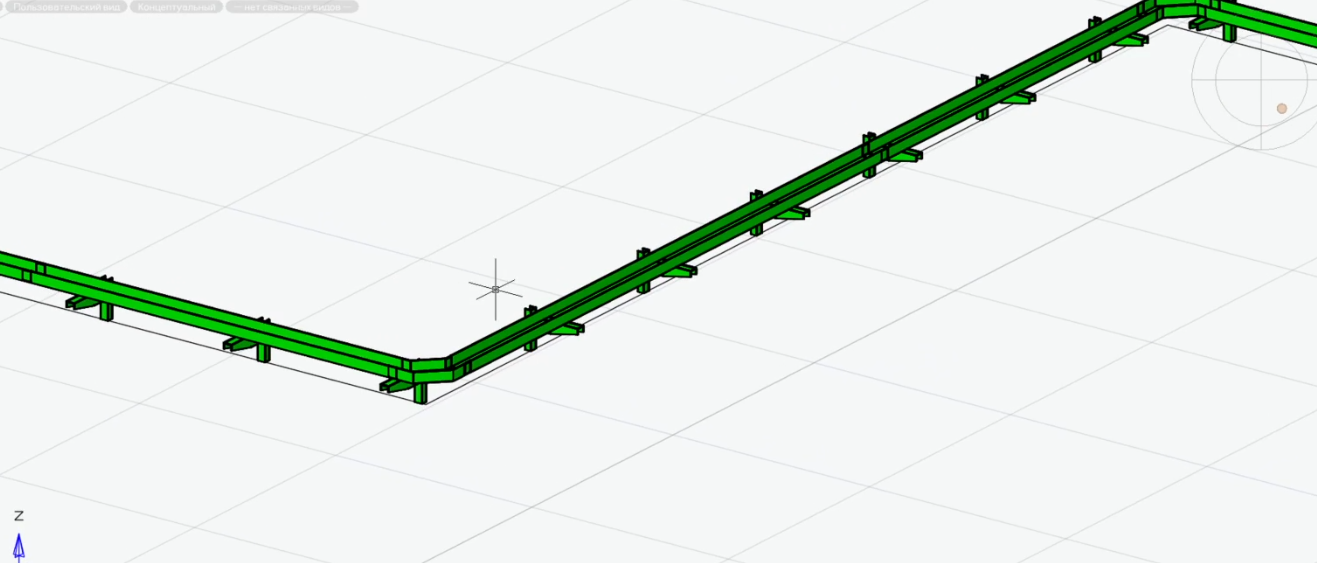

Выбираем расстояние между опорными конструкциями и вдоль указанного участка трассы расставляются выбранные элементы

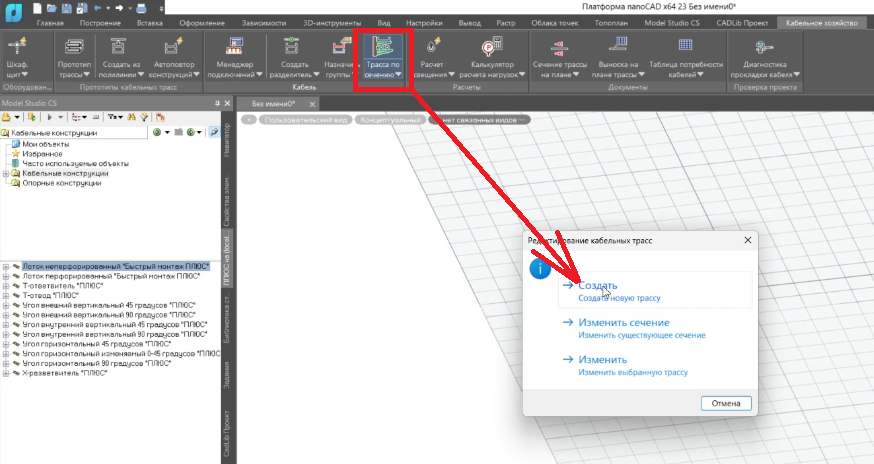

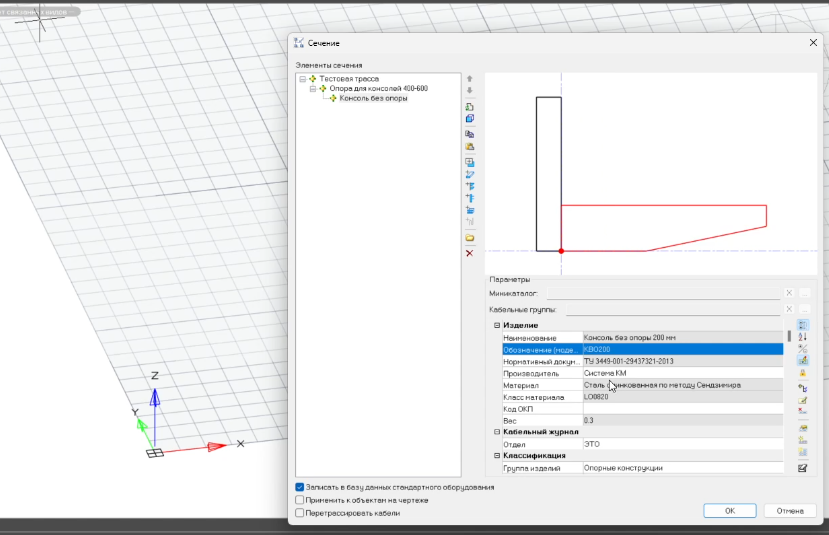

Выбираем построение трассы по методу сечений
Далее составляем сборку из нескольких элементов опорных конструкций и выбираем шаг повтора
Строим проекцию трассы

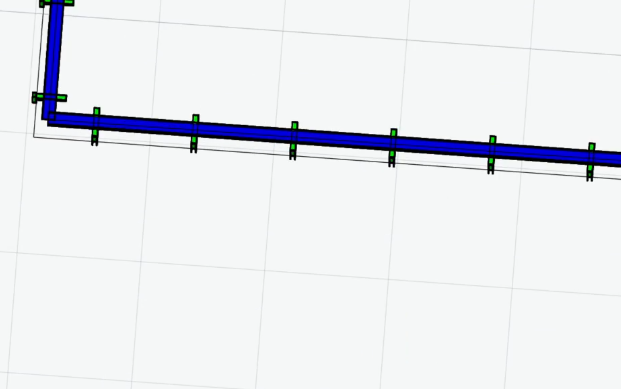

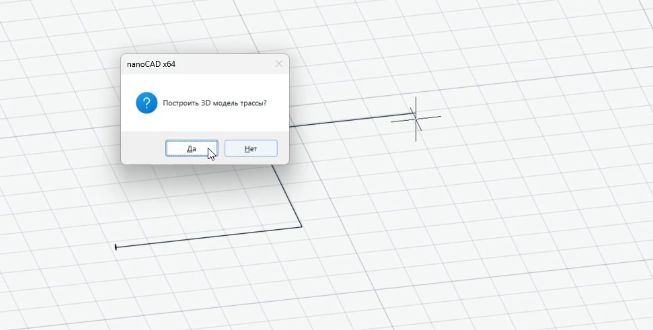

Нажимаем «Да» и создаем трассу с расставленными опорными элементами
Далее строим трассу лотков со всеми фасонными элементами.
Для упрощения работы и построения автоматической трассы кабельных лотков необходимо создать миникаталог. Тогда при сборке сечений, можно включить сразу тип лотка и все фасонные элементы также подставятся автоматически.
Их использование позволяет отображать в одном каталоге разнородные объекты, то есть работать не со всей базой, а с каталогом, где будут собраны только необходимые объекты.
Функционал миникаталогов также актуален, когда требуется ограничить доступ пользователей к объектам базы данных.

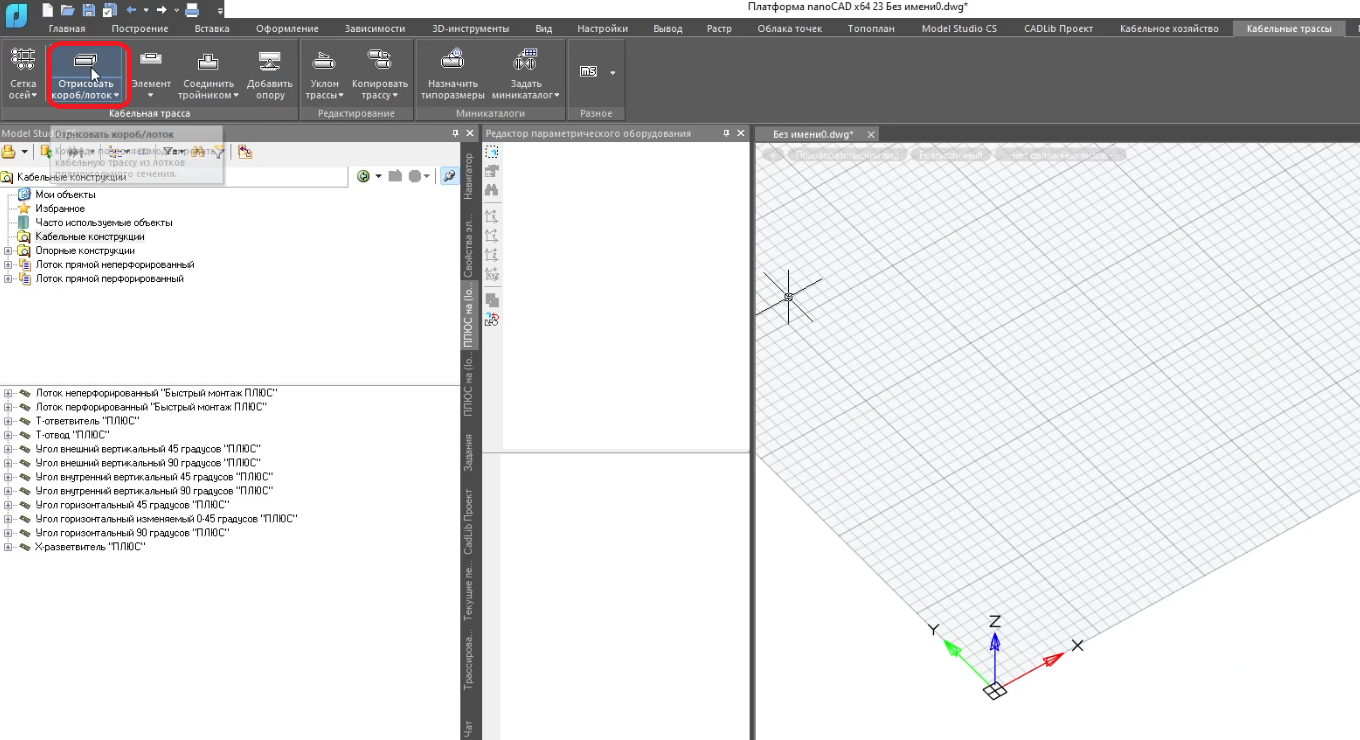

На ленте во вкладке «Кабельные трассы» ® панель «Кабельная трасса» выбрать команду «Отрисовать короб/лоток»;

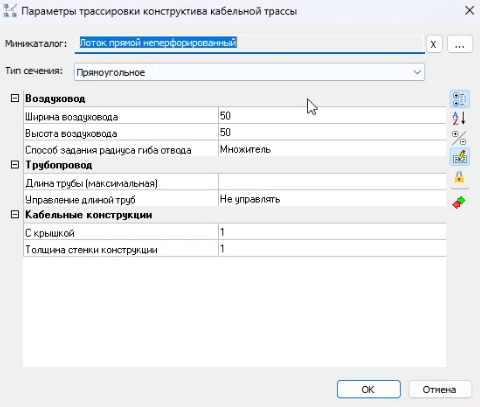

Откроется окно – «Параметры трассировки конструктива кабельной трассы», где можно выбрать нужную ширину, высоту лотка, выбрать тип лотка – с крышкой или без, а также выбрать толщину лотков.
В данном каталоге настроены 2 миникаталога для всех вариаций лотков перфорированных и неперфорированных.

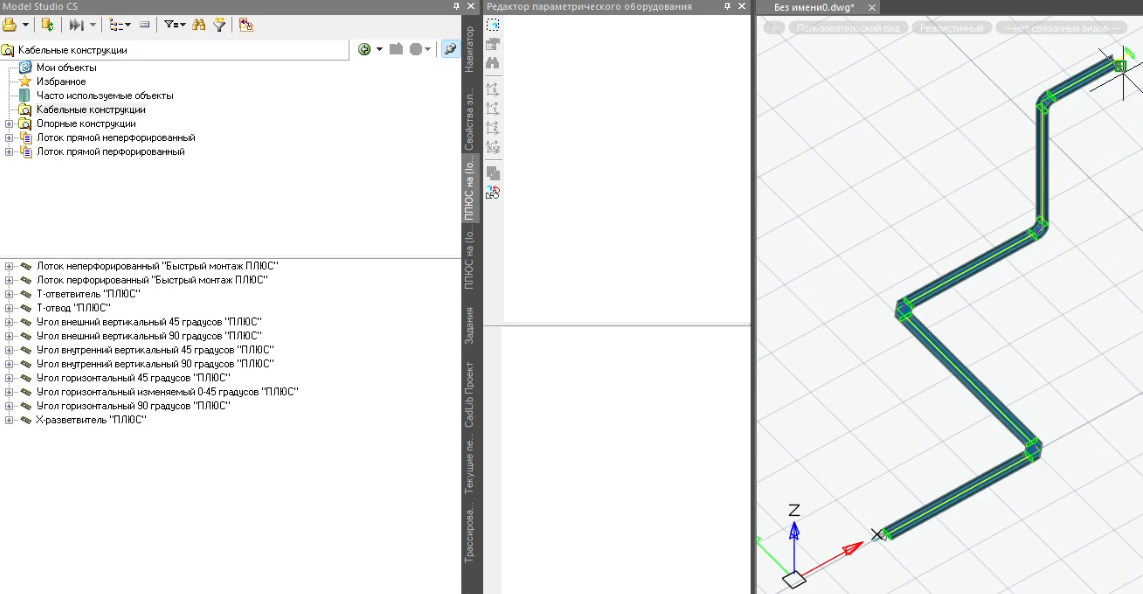

Далее строим трассу
Поскольку миникаталог содержит все элементы для построения - кабельная трасса строится с автоматической вставкой отводов и подрезкой прямых секций.

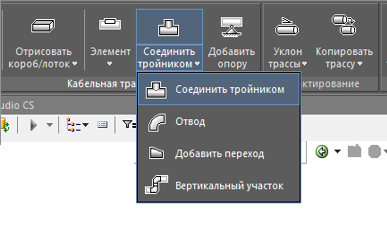

Во вкладке «Кабельная трасса» выбираем «Соединить тройником»

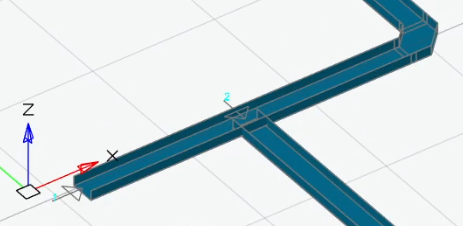

После чего программа просить выбрать «терминатор» который отображается в виде «синей стрелки». В случае с тройником мы выбираем терминатор, на который будет ставиться тройник.

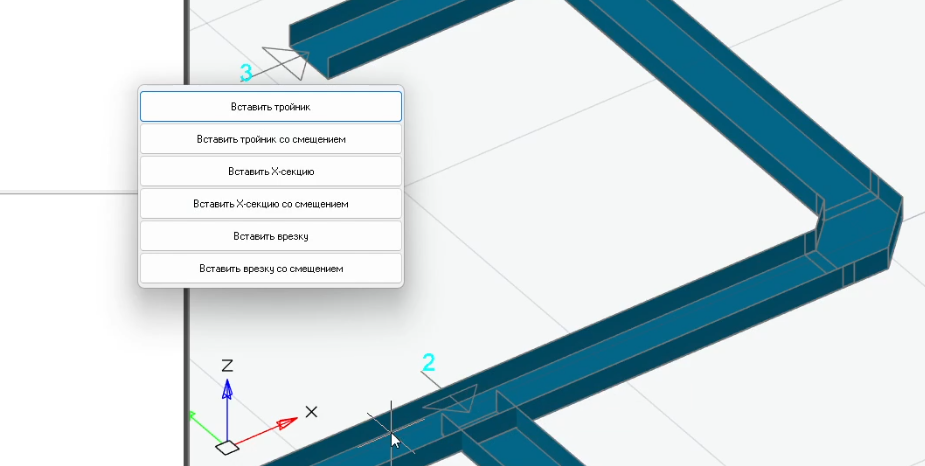

Далее программа просит нас указать сегмент. Нам нужно выбрать прямую секцию лотка, к которому мы будем присоединяться. Для этого нажимаем на него. Далее нам необходимо выбрать в выпадающем окне способ соединения. Выбираем «Вставить тройник» и у нас открывается окно выбора ответвителя

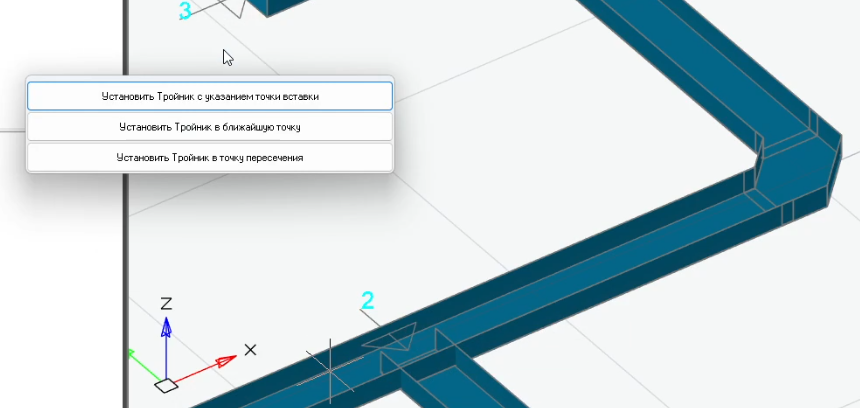

У нас открывается список подходящих элементов, хранящихся в нашем миникаталоге . Поскольку наша трасса идёт влево, мы выбираем первый и нажимаем «ОК». Далее мы выбираем «Установить Тройник в ближайшую точку».

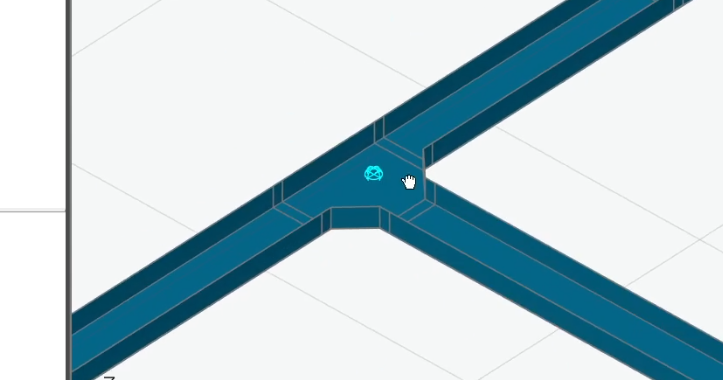

Необходимый тройник вставляется не пересечении

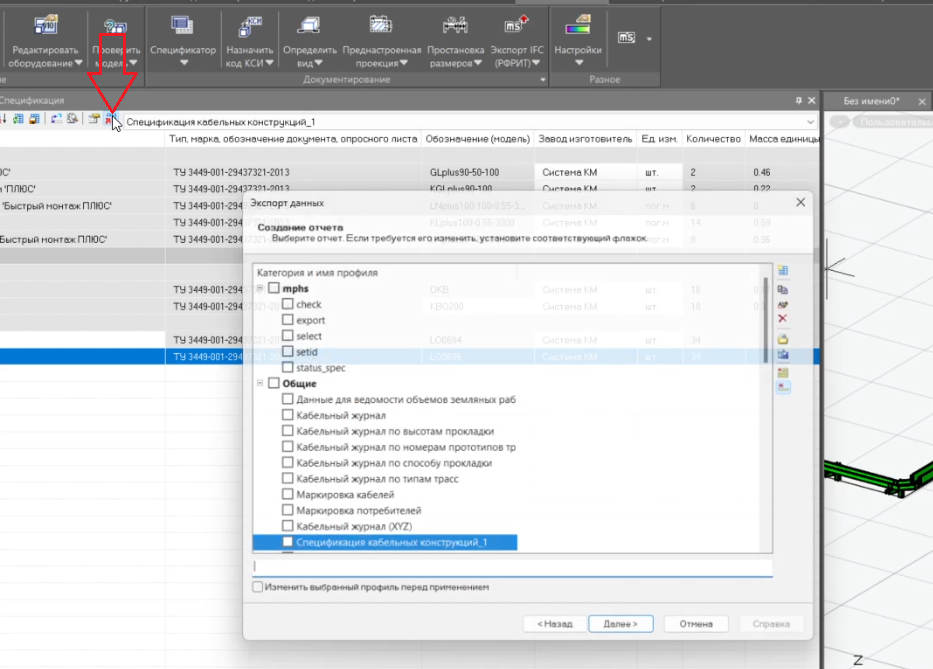

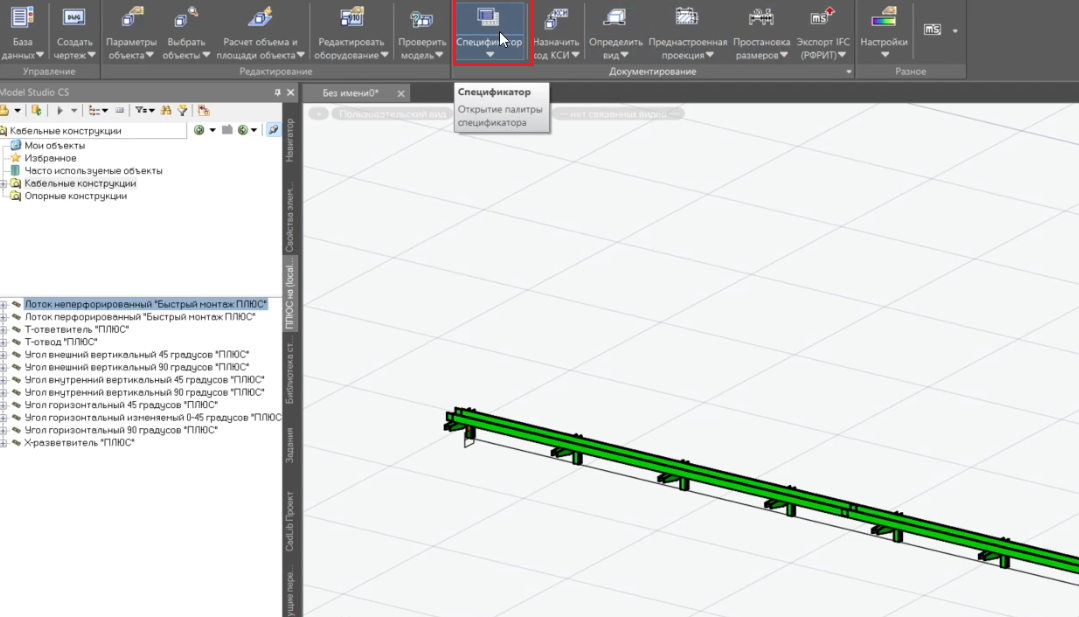

Во вкладке «Model Studio CS » нажимаем на «Спецификатор»

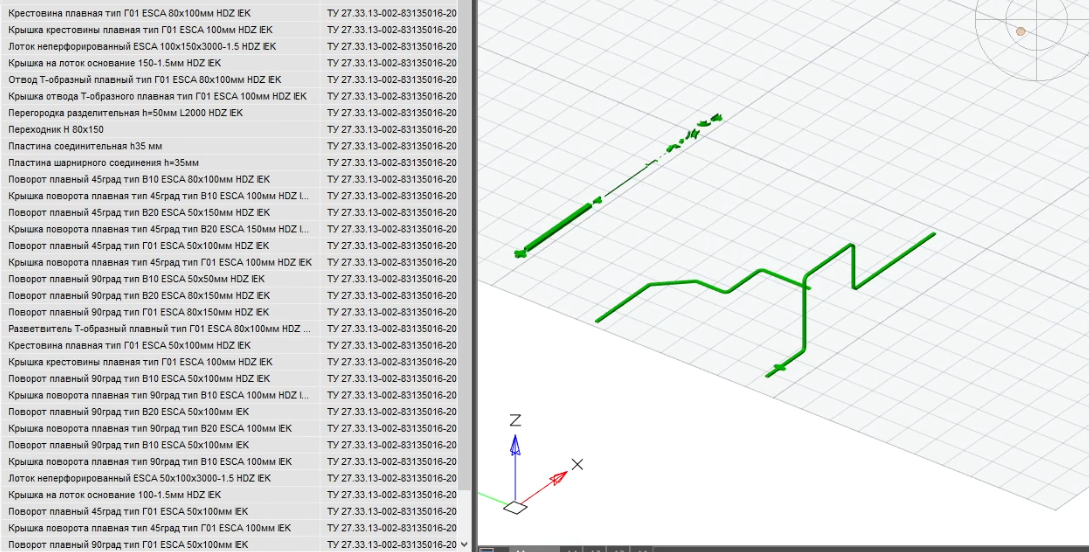

У нас появляется список всех элементов кабельных конструкций с 3D вида.
*Важно помнить, что шаблон спецификации должен быть настроен для правильного отображения свойств не только элементов прототипа, но и элементов миникаталога.

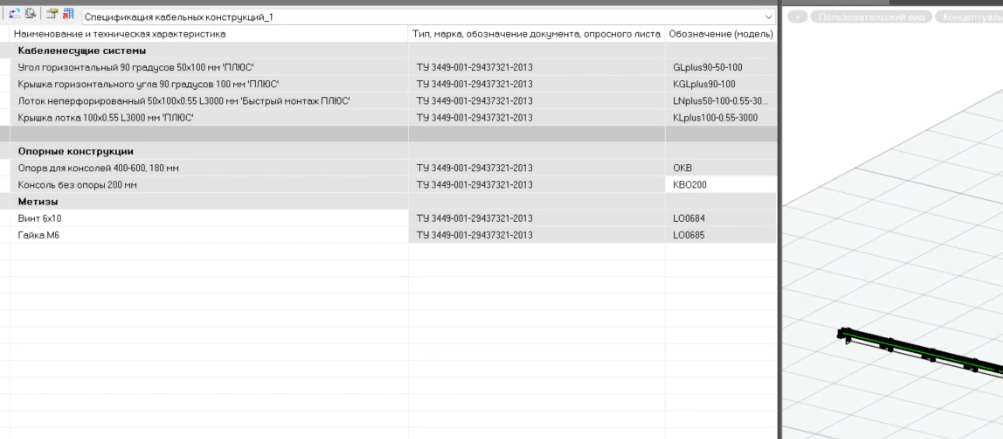

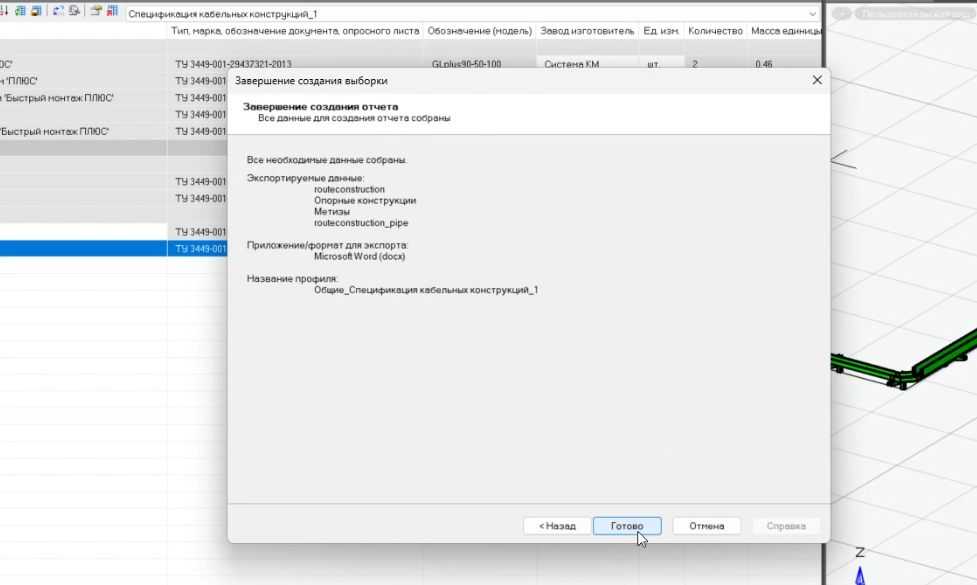

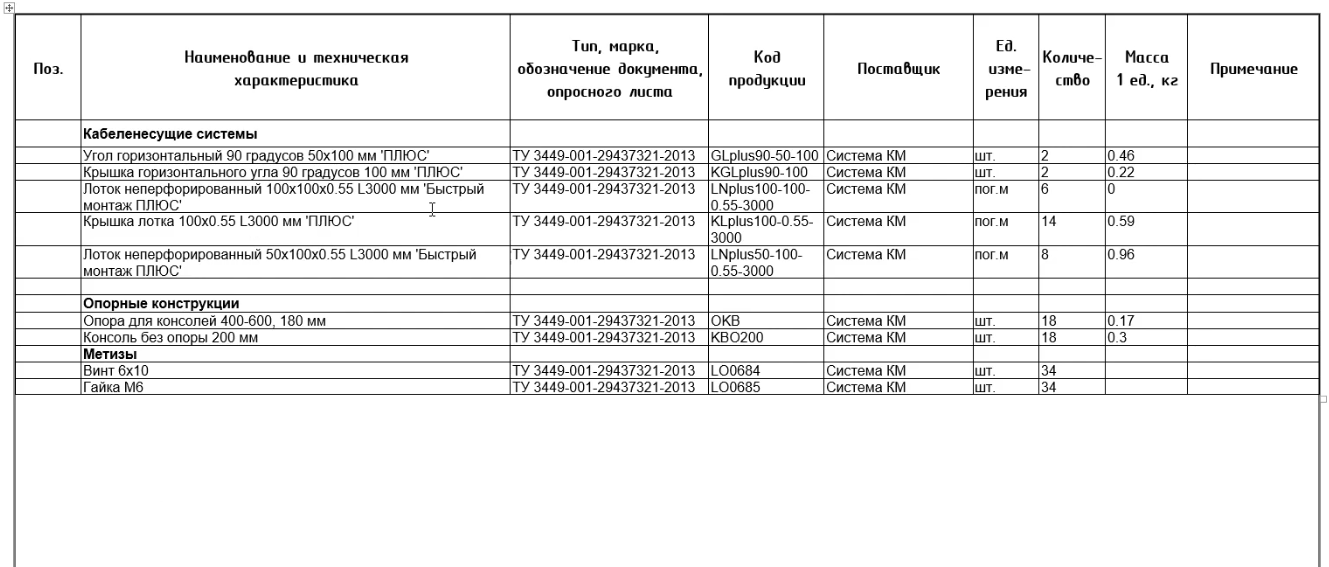

Пример спецификации
