У системы Renga с каждым днем появляется все больше новых пользователей, поэтому разработчик активно расширяет возможности технологии 3D-проектирования и увеличивает ассортимент изделий (стилей) и материалов. Результатом этой работы явился интерес отечественных производителей к созданию библиотек BIM-моделей в системе Renga.

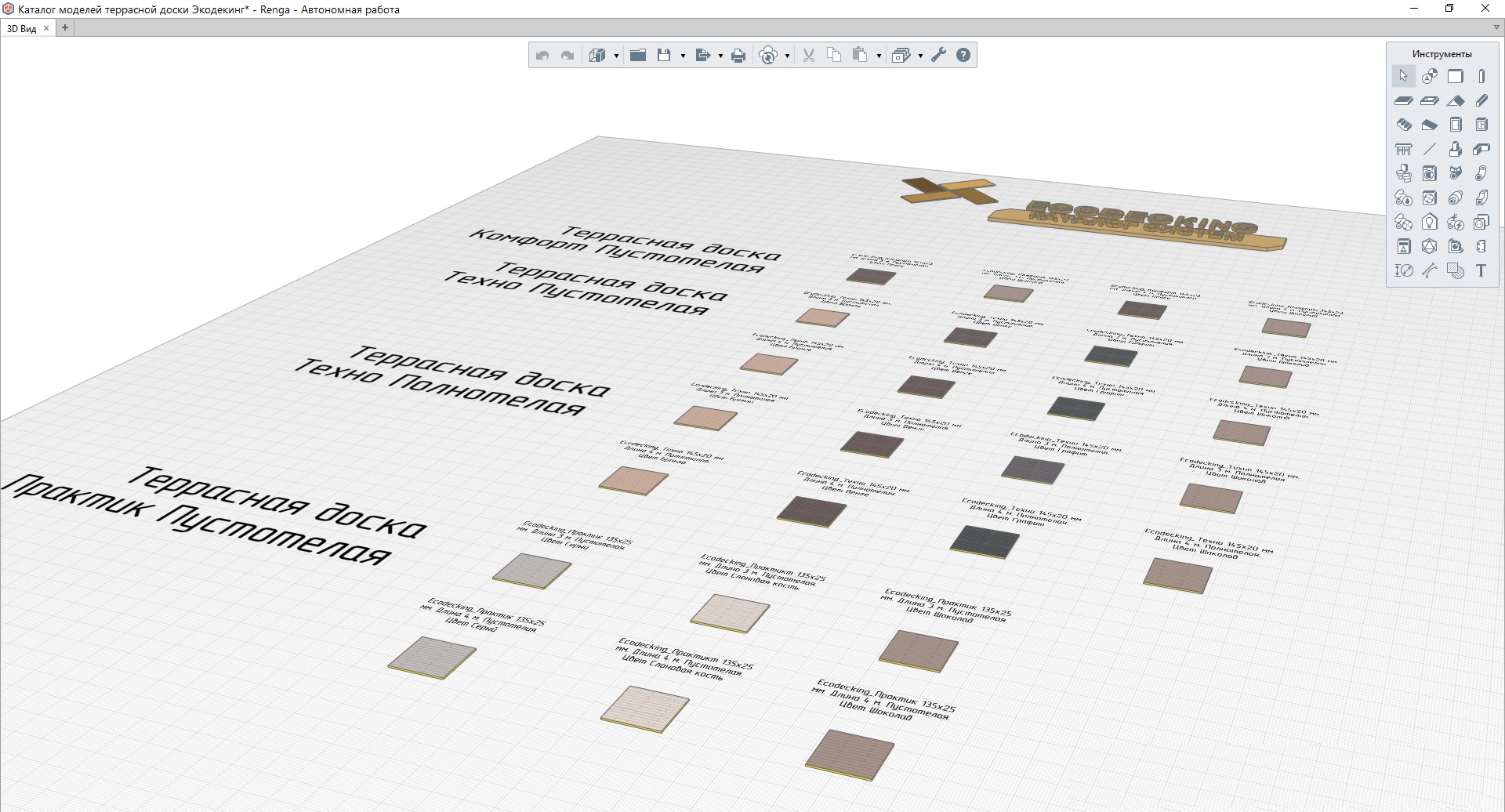

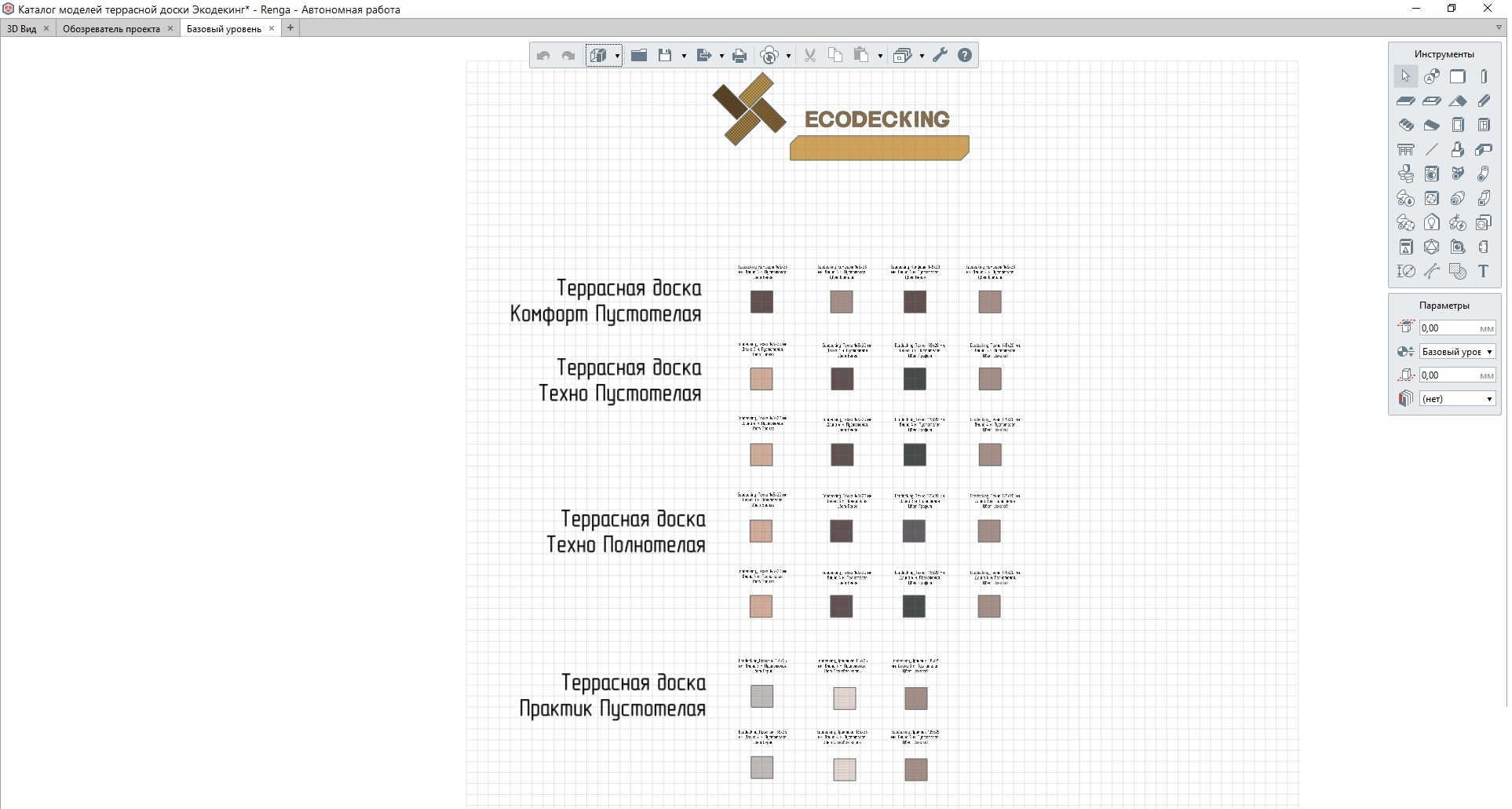

Представляем вашему вниманию каталог стилей террасной доски, созданный нашей компанией 3DBIM.PRO для Ecodecking. Это производитель древесно-полимерных композитов (ДПК) в Санкт-Петербурге, который много лет предлагает террасную доску, заборы, ограждения. ДПК это материалы, где древесина смешивается с мономерами, которые затем полимеризуются и смешиваются с древесиной в процессе экструзии для приобретения требуемых свойств.

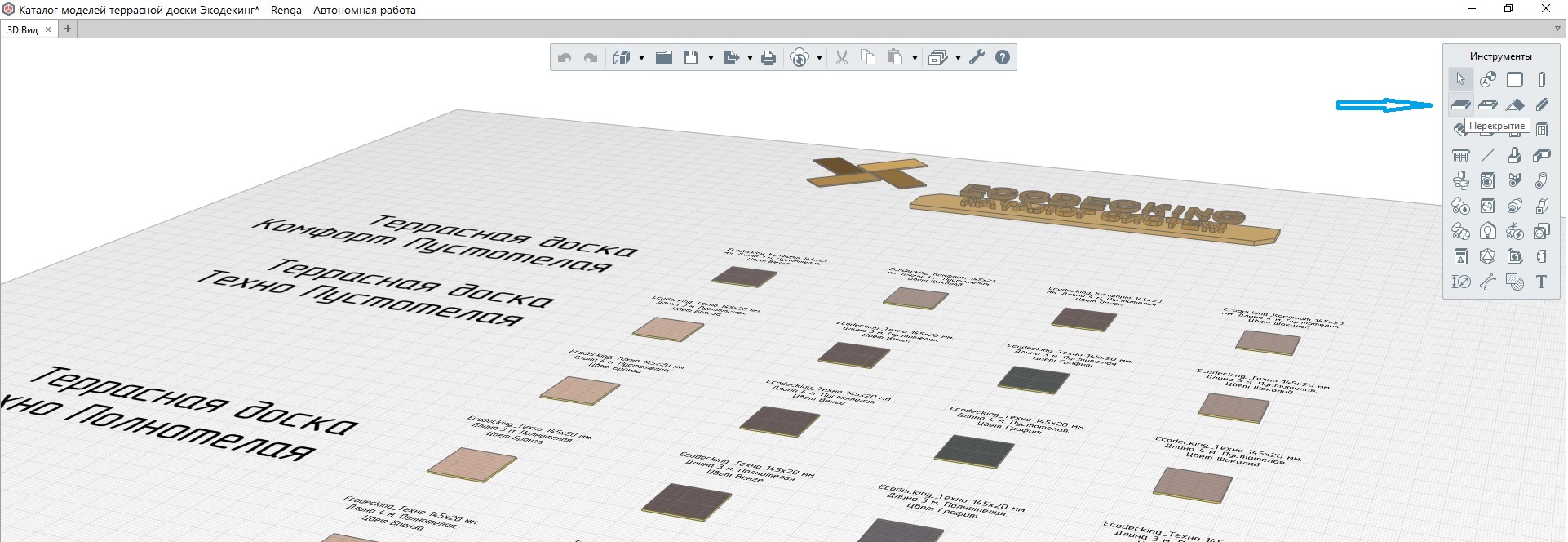

Несущие и ограждающие конструкции здания или сооружения в программе Renga моделируются с помощью инструментов, обозначенных именами объектов предметной области, для которых задаются параметры – в том числе параметры, определяемые стилем. Покрытия из террасной доски выполнены с помощью инструмента типа «Перекрытие».
Материалы настраиваются для применения к однослойным конструкциям (типа «Балка», «Колонна», «Столбчатый фундамент», «Ленточный фундамент», «Лестница», «Пандус») и для применения в составе многослойных материалов (для применения к объектам типа «Стена», «Перекрытие», «Крыша»).

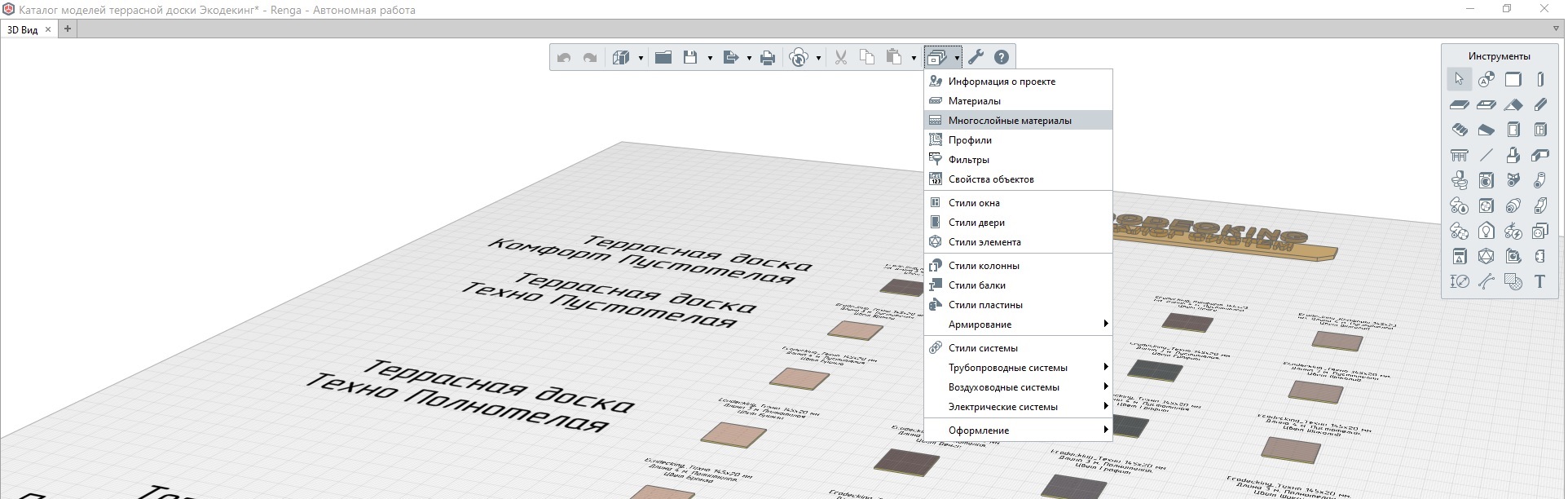

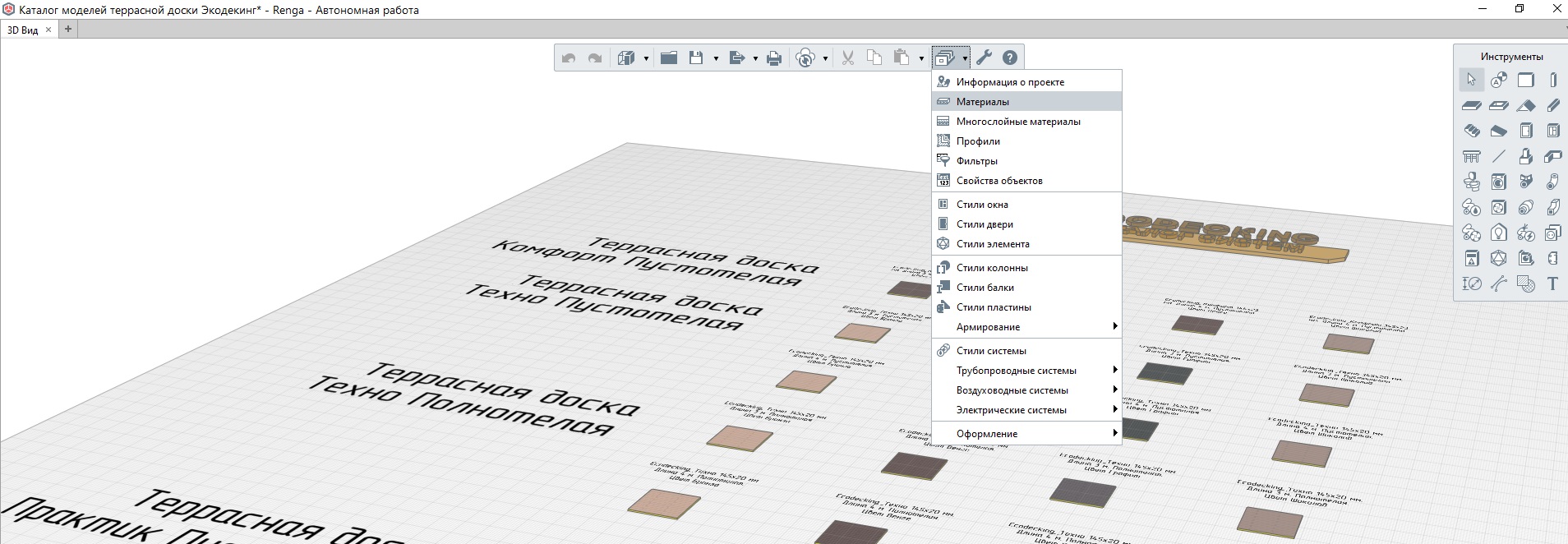

Набор свойств материалов настраивается пользователем и может быть использован для создания спецификаций, оформления чертежей, а также для передачи ЦИМ для осмечивания, расчетов, строительства и т.д. Для того чтобы создать или отредактировать материал, предусмотрены редакторы материалов и многослойных материалов.
У материала настраиваются параметры, штриховки, текстуры и пользовательские свойства.

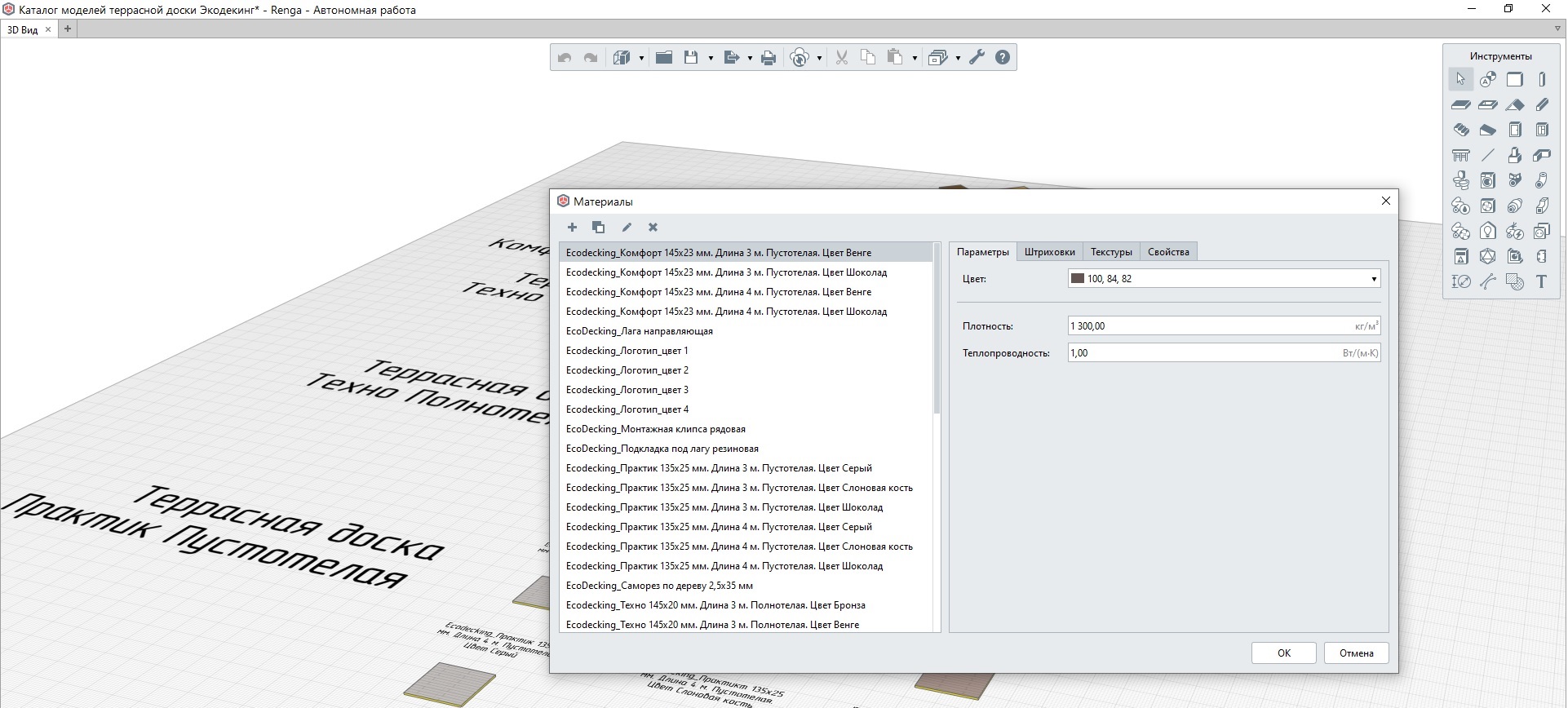

Основным важным параметром материала является «Плотность». С учетом объема объекта или группы объектов в сборкеавтоматическии высчитывается его масса, которая хранится в одноименной расчетной характеристике объекта.

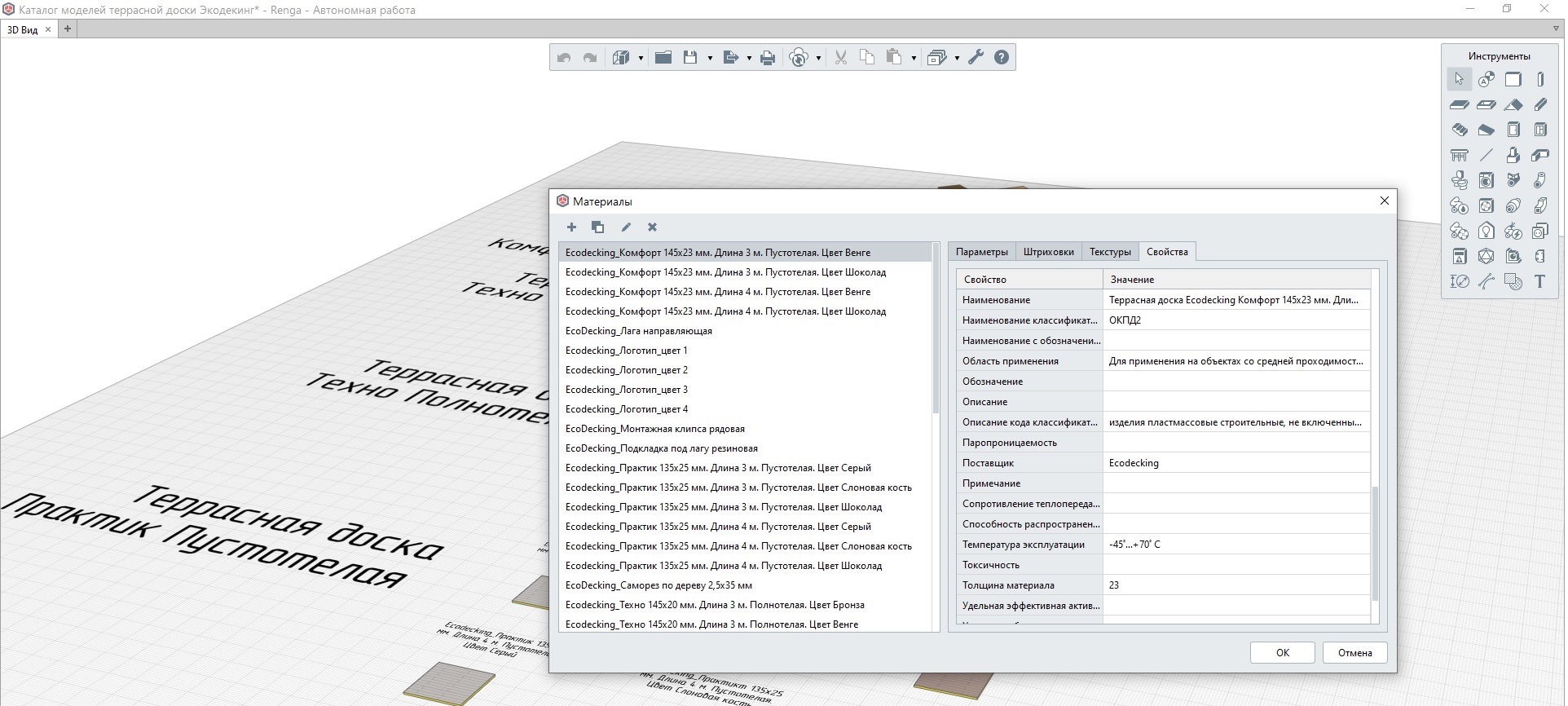

Для террасной доски назначены следующие свойства:
А также расчет количества Подкладочного профиля (лаги) в м и Монтажных клипс в шт.
Цвет материалу возможно задать стандартный или определив с экрана (например, применив цвет из каталога цветов RAL).Текстуры загружаются в формате *.png, *.jpg, *.jpeg. Для корректного расположения текстуры на поверхности объекта может быть задано нужное смещение и масштаб.
Штриховку, отображаемую в модели, можно определить из стандартного набора и для поверхности (условное изображение поверхности модели), и для сечения объектов. RENGA также позволяет создать свою штриховку для модели и загрузить ее в программу. Для террасной доски Ecodecking была создана своя штриховка. Читайте о том, как создать штриховку в статье на нашем сайте.

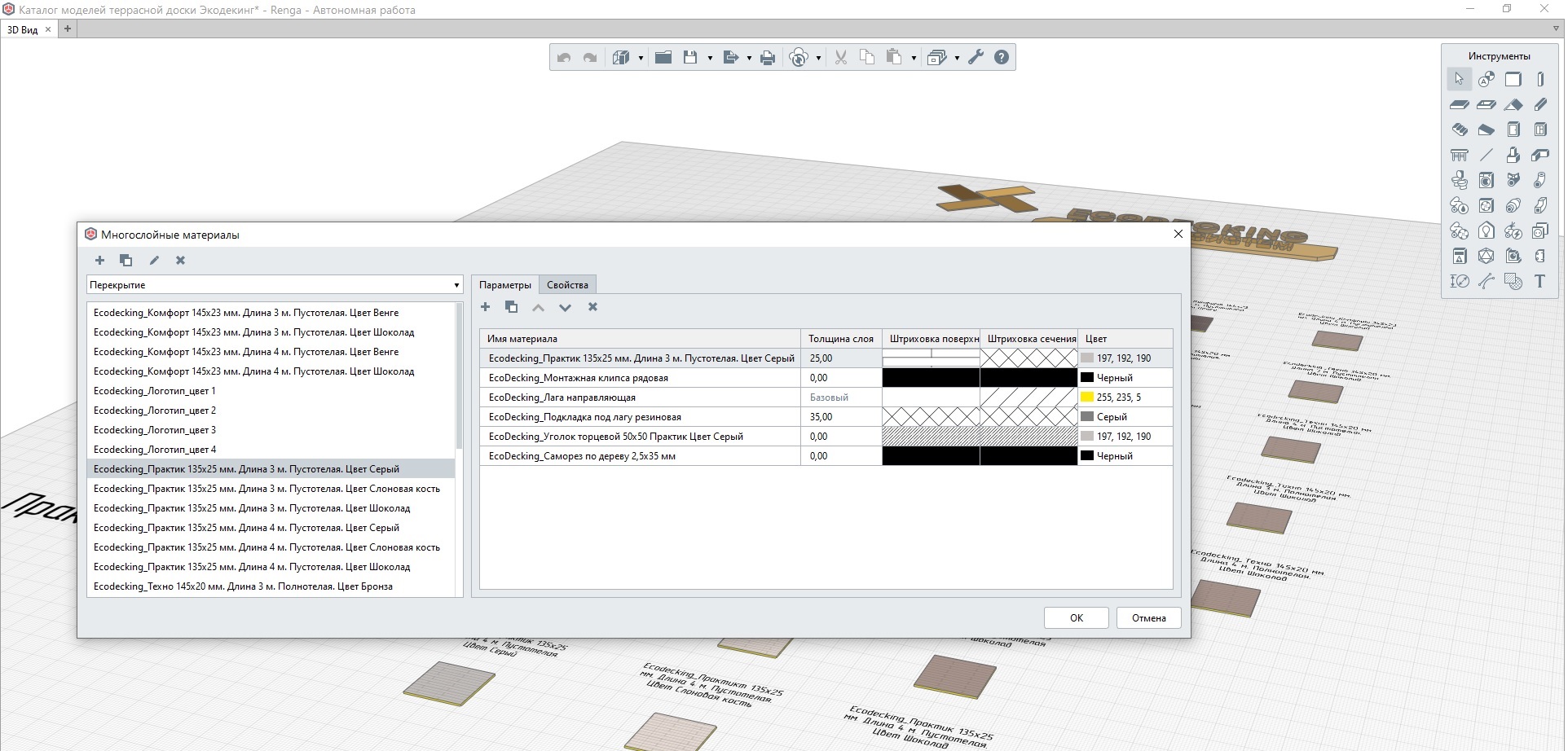

При создании многослойного материала следует учитывать, что толщина базового слоя будет равна толщине того объекта, которому назначается стиль, за вычетом толщин других слоев, значение которых задается пользователем в многослойном материале.
Надо отметить, что порядок слоев можно менять внутри редактора с помощью команд «Переместить слой выше или ниже», или перевернув весь объект в модели с помощью команды контекстного меню «Перевернуть» – в зависимости от конкретной проектной ситуации.

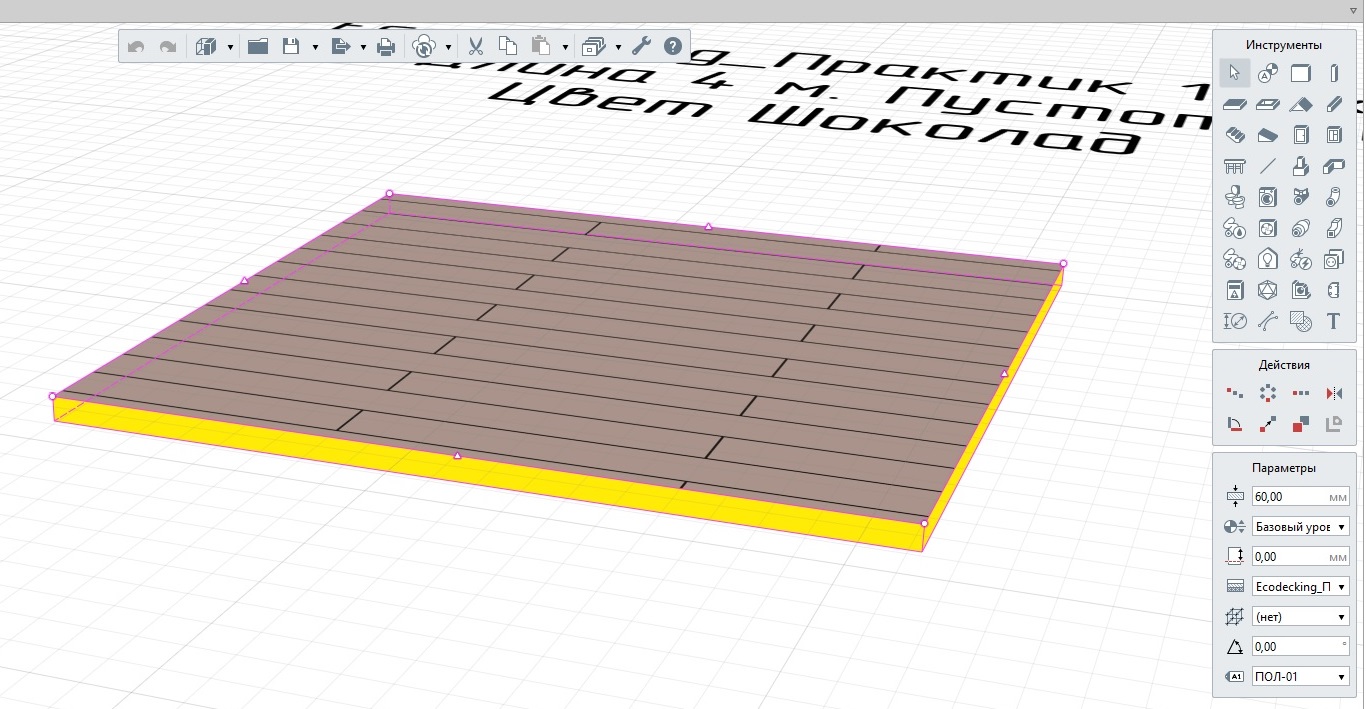

Перекрытия удобно вычерчивать на плане, этот способ гарантирует точные привязки и, как следствие, точную установку.
Скачать данный каталог вы можете из библиотеки на нашем сайте, на сайте производителя или компании Renga.
