AutoCAD. Динамические блоки кабенесущих систем «Электросевкавмонтаж»

Для того, чтобы оптимизировать и ускорить проектирование кабеленесущих систем в AutoCAD на 30-40% можно использовать динамические блоки.

Использование блоков в Автокад существенно облегчает повторное применение чертежа изделия как внутри одного чертежа, так и в других проектах. Динамичность блока может заключаться, например, в изменении его размера, формы, масштаба и т. д. Преимуществом блоков является то, что достаточно отредактировать одно основное описание блока и все остальные параметры автоматически изменятся. В противном случае пришлось бы редактировать каждый объект отдельно или вносить изменения для одного элемента, копировать его и заново вставлять.

ООО «Корпорация «Электросевкавмонтаж» - российский производитель кабеленесущих систем и выполняет полный комплект работ по монтажу электрооборудования энергосистем любой сложности "под ключ".

Для ООО «Корпорация «Электросевкавмонтаж» нашей компанией 3DBIM.pro были разработаны динамические блоки кабеленесущих систем. Каталог предназначен для проектирования трасс кабельных лотков в AutoCAD, конструирования и компоновки различных кабельных конструкций.

Всего блоков - 88 шт, типоразмеров - 834 шт. Формат файлов готовых блоков - dwg. Для совместимости с разными версиями ПО файлы сохранены в формате AutoCAD 2019.

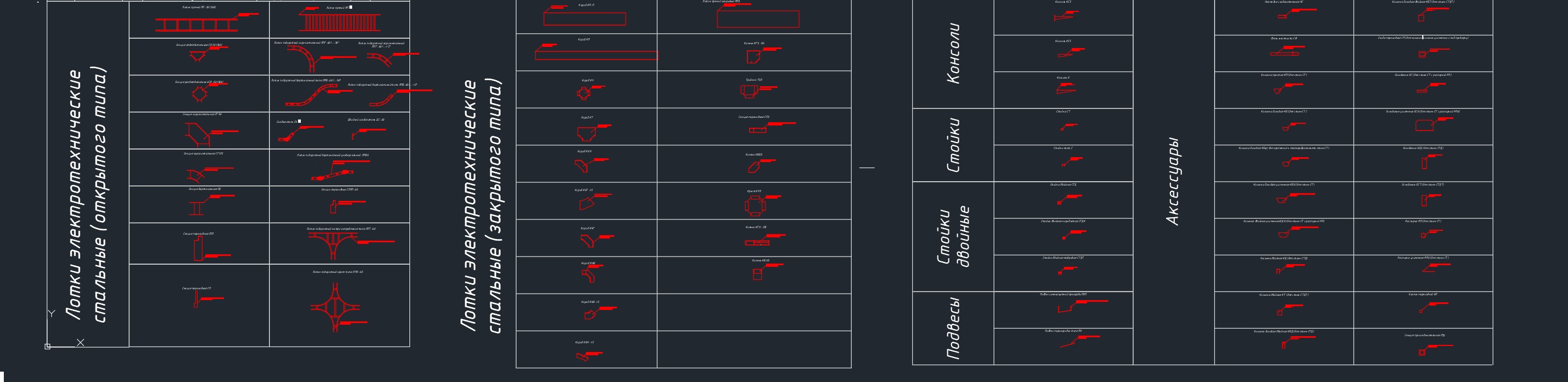

Динамические блоки разбиты на группы, название которых отражает их состав. Состав динамических блоков:

• Лотки электротехнические стальные (открытого типа)
• Лотки электротехнические стальные (закрытого типа)
• Подвесы
• Стойки
• Стойкидвойные
• Консоли
• Аксессуары
• Конструкции кабельные
• Заглушки торцевые
• Короба сварные

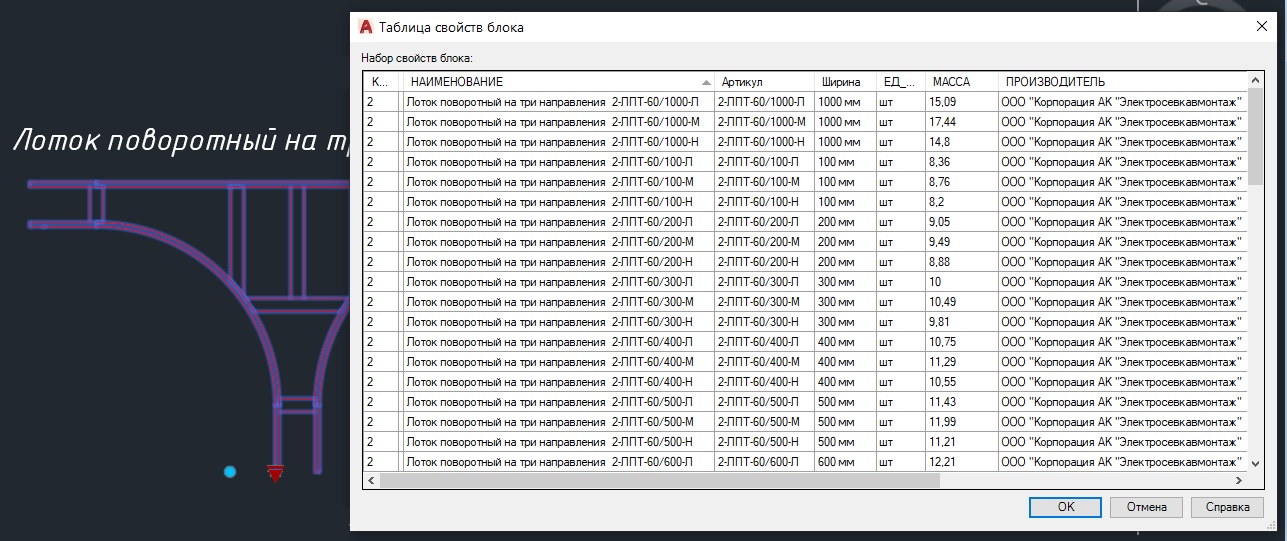

Блоки имеют минимально необходимый набор ручек для управления элементами, включая выбор необходимого типоразмера. При выборе определенного типоразмера происходит автоматически заполнение параметров. Значения всех типоразмеров динамического блока занесены в таблицу свойств.

Функции динамических блоков:

• Разгруппировка продукции по слоям.
• 3 основные проекции изделий в масштабе 1:1.
• Быстрое изменение размеров изделия
• Поворот, перенесение, изменение точки обзора
• Извлечение данных и их выгрузка из проекта в спецификацию

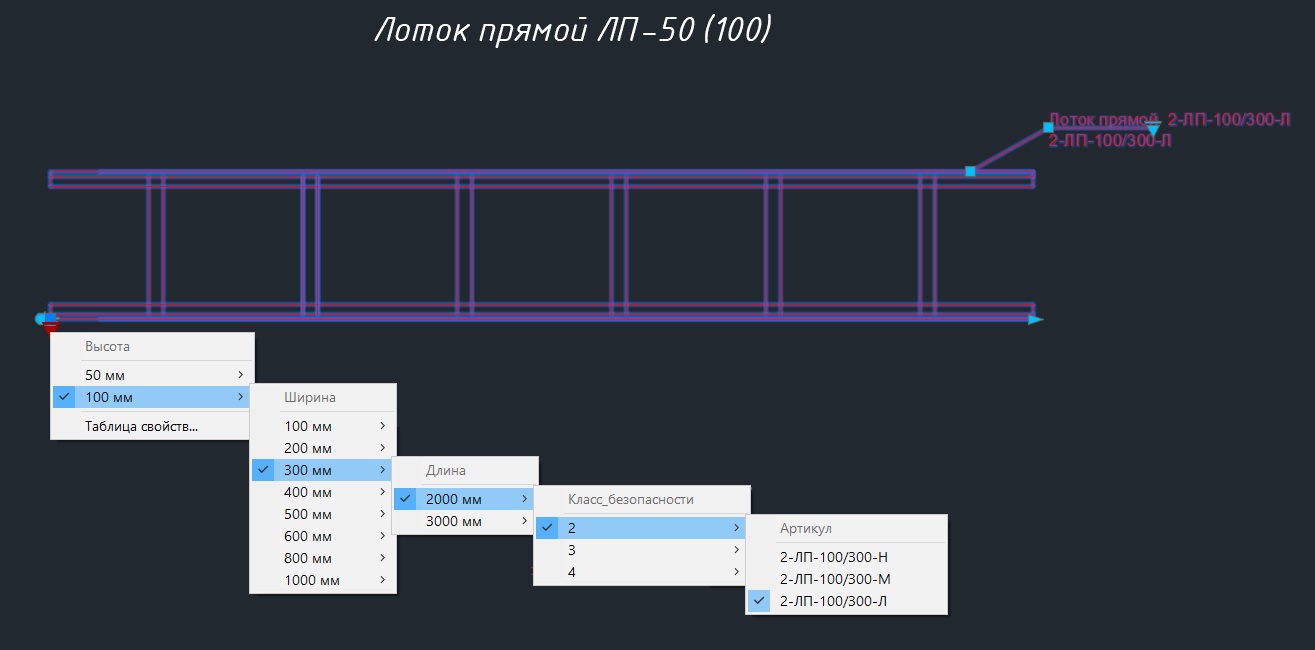

Для лотков выбор начинается с высоты лотка, затем ширины и длины. Затем распределение по артикулам, которые зависят от класса безопасности.

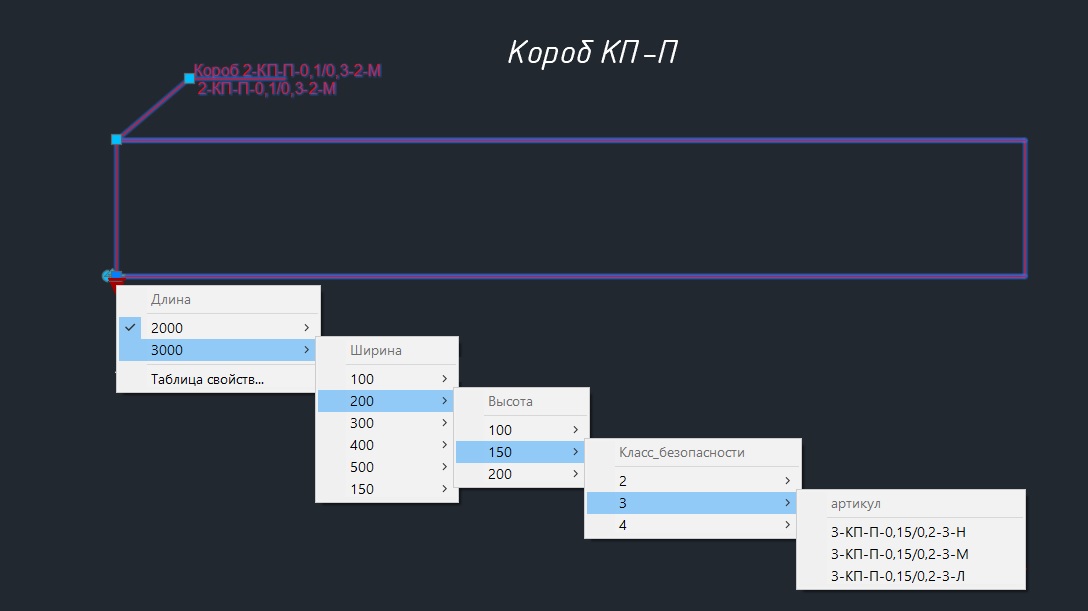

Для коробов - вначале выбор длины, ширины и высоты, затем распределение по артикулам, которые зависят от класса безопасности.

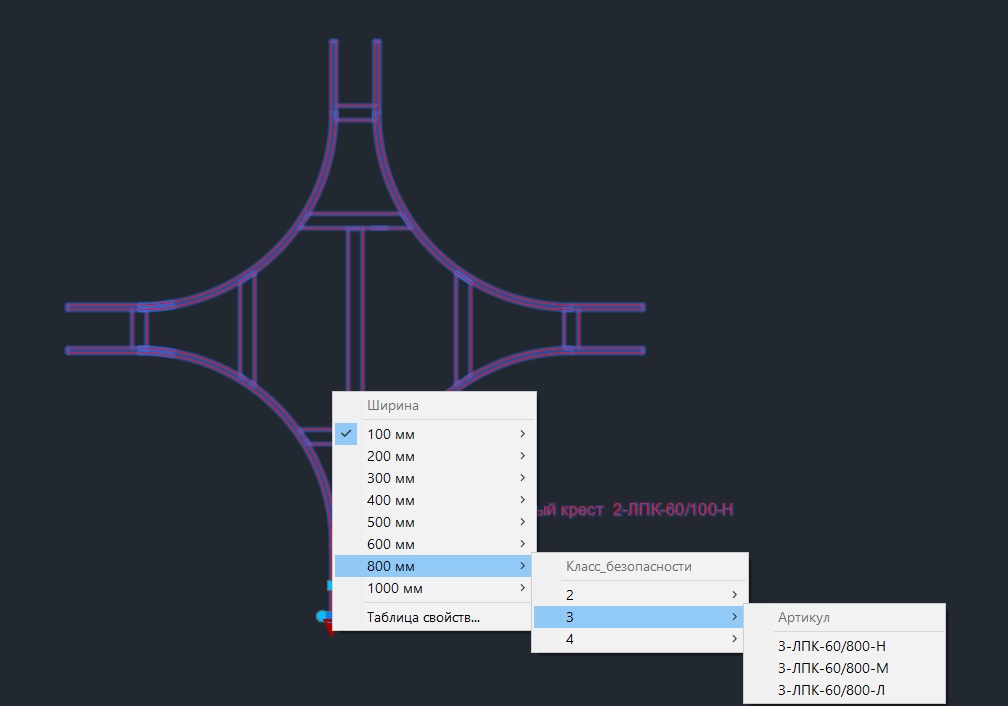

Для аксессуаров выбор начинается с ширины лотка, затем распределение по артикулам, которые зависят от класса безопасности .

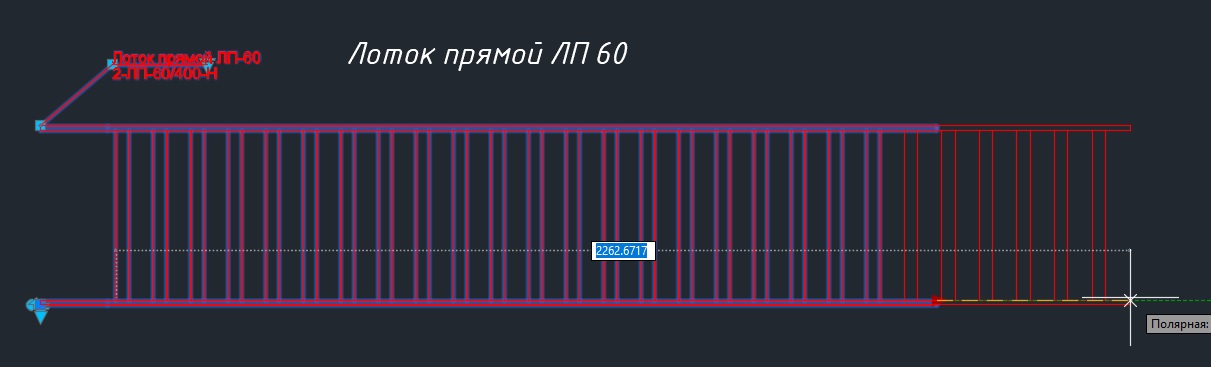

Динамические блоки лотков и крышек имеют функцию «Растянуть», позволяющую растянуть их на любое расстояние, потянув за соответствующую ручку.

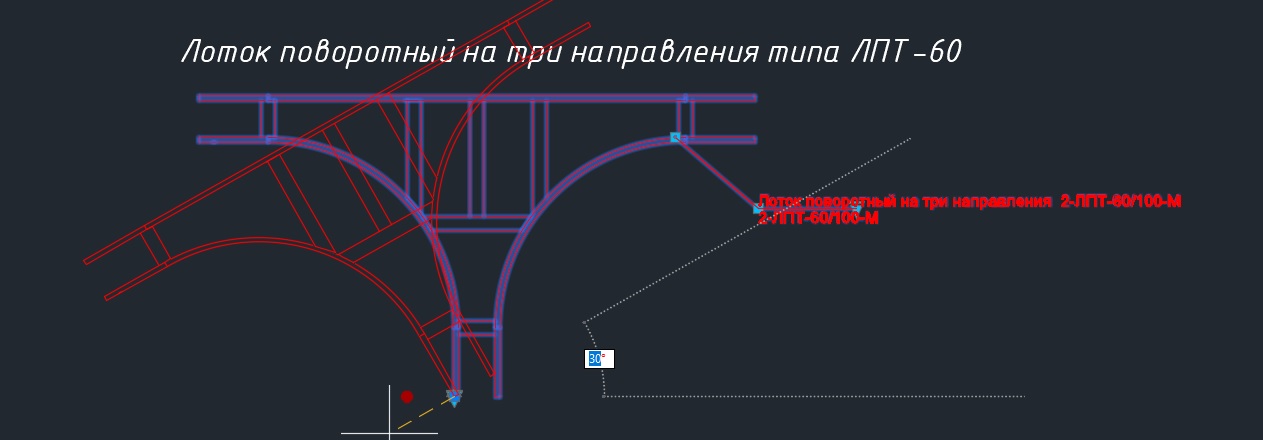

Ручки для поворота, перенесение, изменение точки обзора

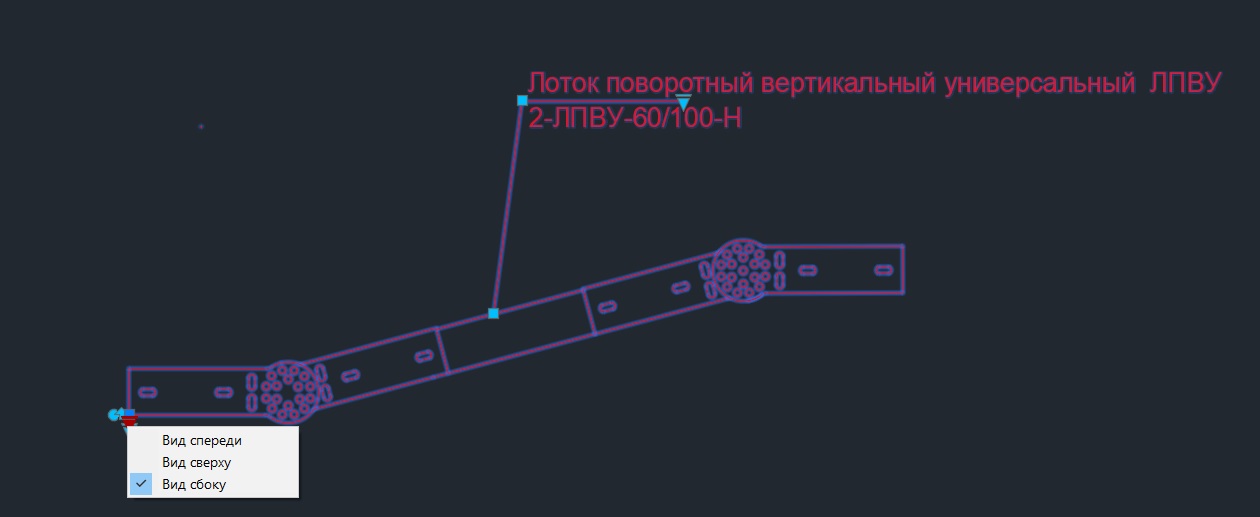

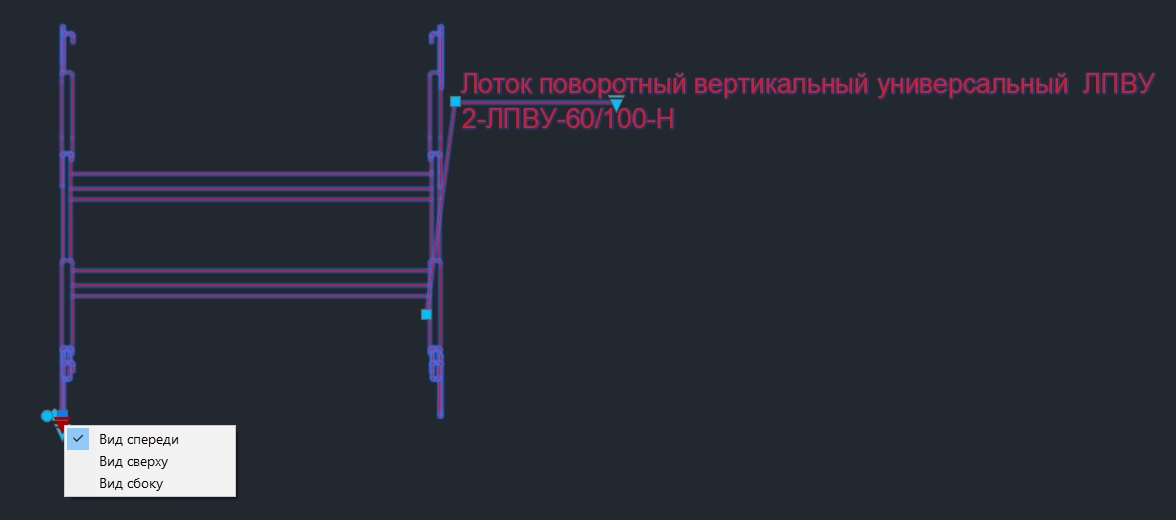

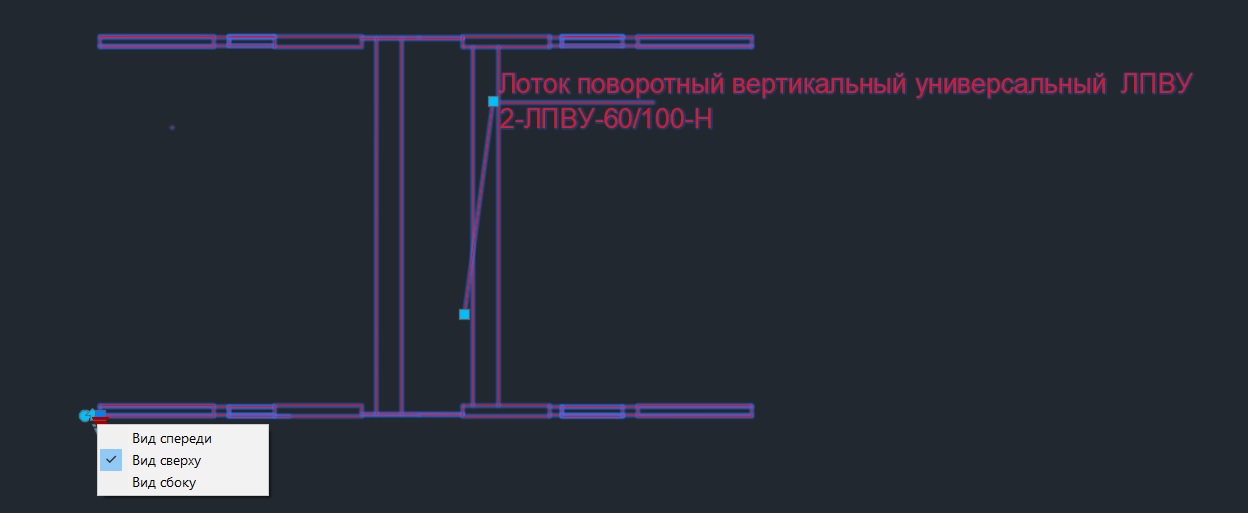

Ручки выбора нужной проекции изделия

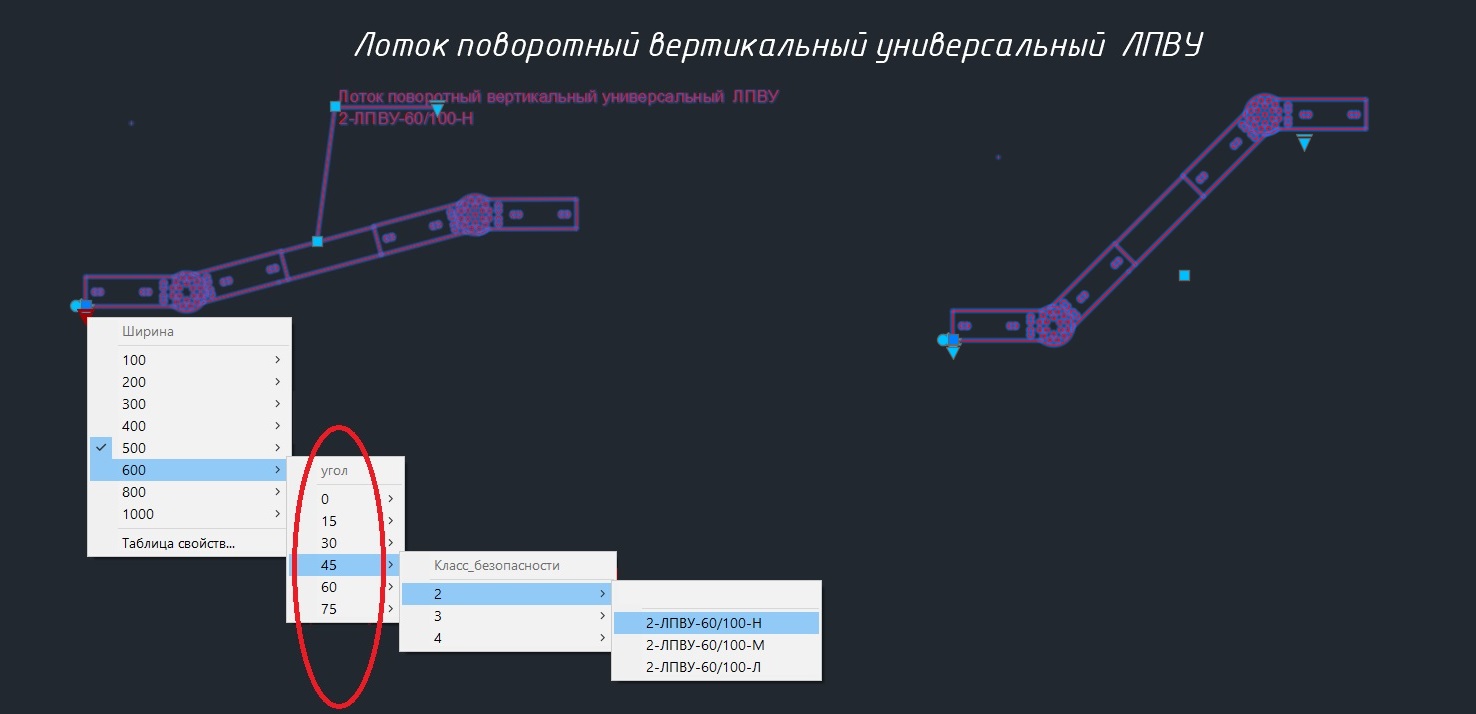

Также Лотку поворотному вертикальному можно задать угол.

Для удобной выгрузки спецификации проекта в таблицах блоков есть все параметры продукции  (наименовании, артикул, единица измерения, масса, производитель).

Для извлечения данных необходимо выполнить следующие действия:

1. Во вкладке «Вставка» нажать «Извлечь данные»
2. Создать новое извлечение или выбрать использование файла одного из предыдущих извлечений в качестве шаблона. Указать путь сохранения и имя файла извлечения данных и нажать «Далее»
3. Ввести имя файла и сохранить
4. Выбрать необходимые пункты и нажать «Далее»
5. В новом окне появится таблица из объектов. Необходимо выбрать необходимые параметры отображения и, при необходимости, снять галочки с элементов, извлечение данных из которых не требуется
6. В правом столбце снять все галочки, кроме «Атрибут» и «Динамический блок». В левом столбце галочки оставить только на той информации, которая будет нужна в спецификации.
7. Выставить столбцы таблицы в нужную очередность. Далее выбрать необходимое действие: «Вставка в чертеж таблицы извлеченных данных» и/или «Вывод данных во внешний файл», указав путь и имя сохранения.

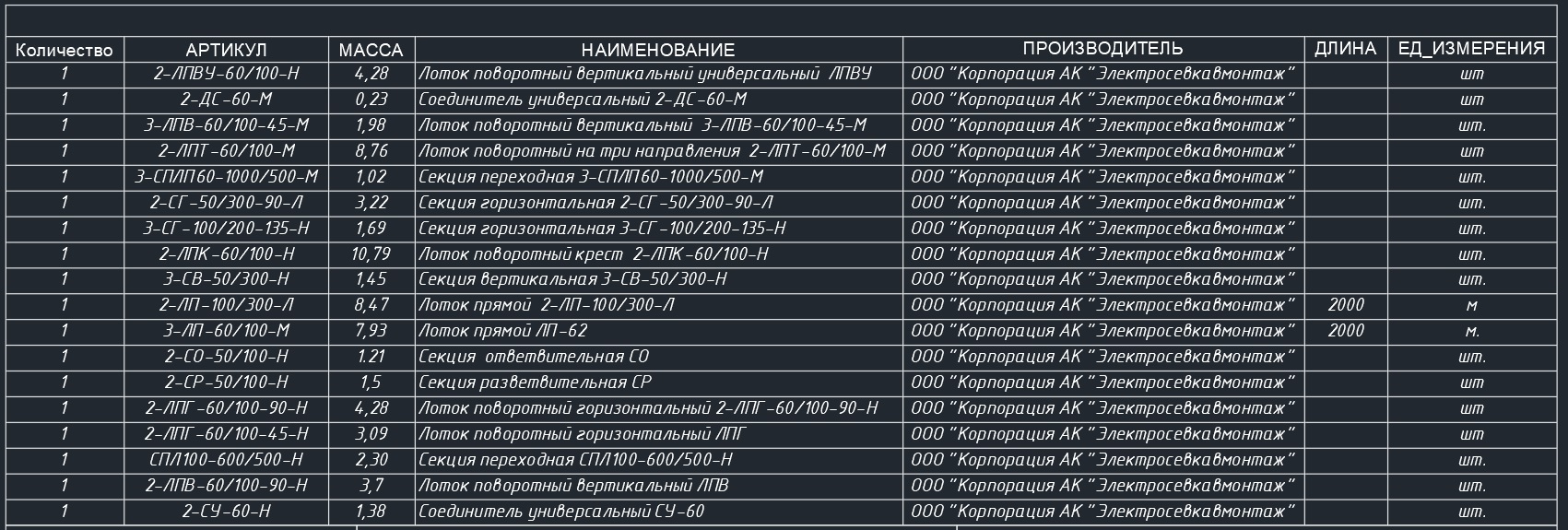

8. После нажатия «Далее» и «Готово» создается таблица с извлеченными данными, в которой присутствуют все элементы кабеленесущих систем.
