Создание BIM-моделей в Aveva E3D для компании IEK

Для компании IEK был создан каталог продукции со следующими характеристиками и параметрами:

Характеристики каталога:
В каталоге принята метрическая система измерений.
Атрибуты элементов содержат описательную информацию, информацию о физических характеристиках элементов, а также информацию необходимую для закупки материалов и изделий. Именование атрибутов (свойств) в базе данных:

– артикул
– наименование
– масса
– материал
– наименование производителя
– описание (до 1024 знаков).

При создании геометрии элементов учитывались следующие требования:
1. Элементы БД следует создавать в масштабе 1:1.
2. Все элементы геометрии должны быть привязаны к опорным плоскостям или вспомогательным линиям.
3. При разработке каталога элементов использовался уровень проработки геометрии LOD 300.
4. Все поворотные элементы лотков и лестниц повторяли контур борта изделия.
5. Все элементы БД реализуются без перфорации.
6. Для лотков и лестниц визуализируются крышки. Крышки прямых участков нужно реализовать через соединители кабельных лотков.

7. Разделители лотков и лестниц должны быть реализованы без визуализации в табличном виде.
9. Зажимы для крышек должны быть реализованы визуализированными элементами.

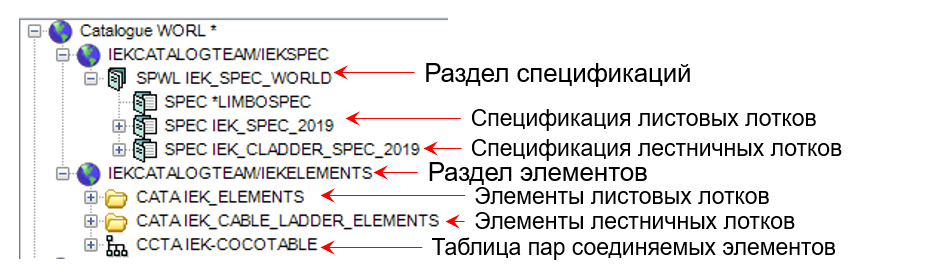

Раздел каталога элементов содержит спецификации и сами элементы. Спецификации разделены на два типа: обычные лотки и лестничные. Кроме того, здесь же была создана таблица соединений пар элементов.

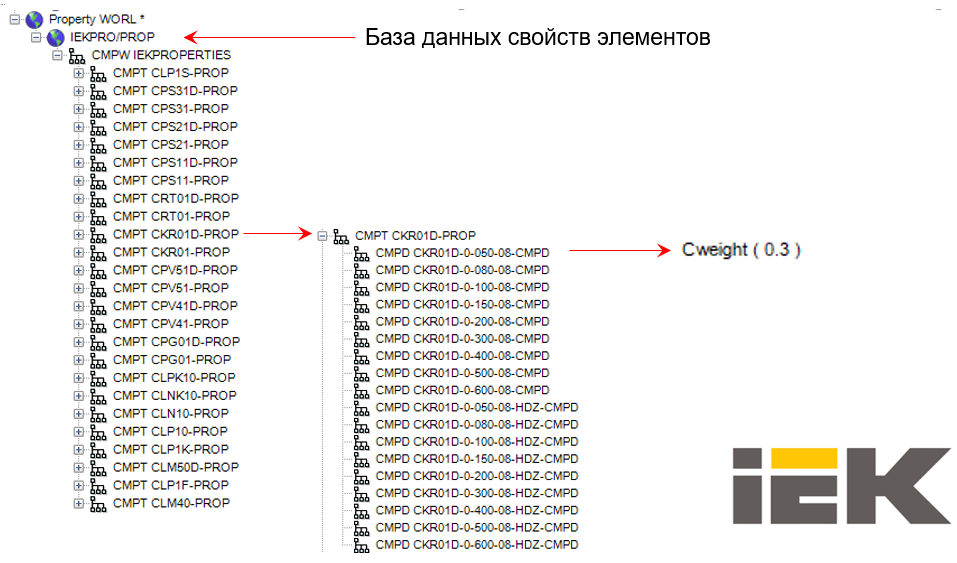

Раздел свойств элементов содержит физические свойства элементов. Для данного каталога было использовано поле веса элементов и был внесен вес в соответствующее поле.

Все веса элементов были сгруппированы по типам(семействам):

Каталог элементов Aveva был создан по принципу: один файл на каждый тип базы Aveva.
Структура каталога имеет следующие основные файлы, помимо служебных:

-База данных каталожных элементов
-База данных 3D модели
-База данных свойств элементов

Также была создана база данных DICT для модуля LEXICON, где содержится пользовательские атрибуты элементов, таких как артикул и название на русском языке.

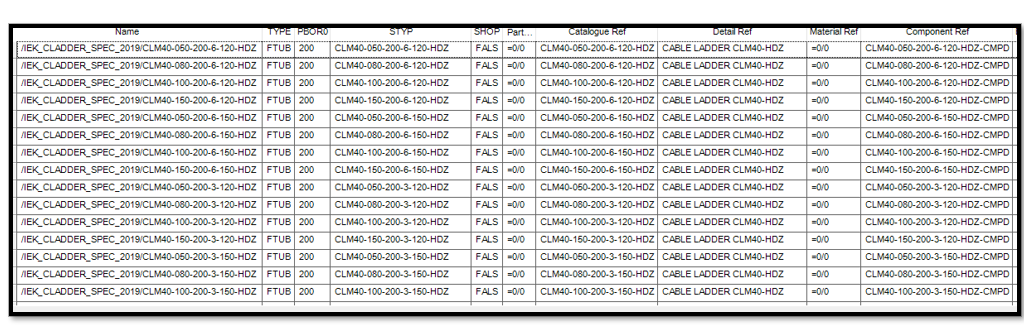

Спецификация (SPREF) содержит в себе ссылки на сам элемент (его геометрию (CATREF), его артикул (STYPe), его описание (DETREF) и ссылку на его вес (CMPREF).

Срок реализации проекта – 20 дней.
