ККМТ (10...20) — КОРОБКА КЛЕММНАЯ IP31

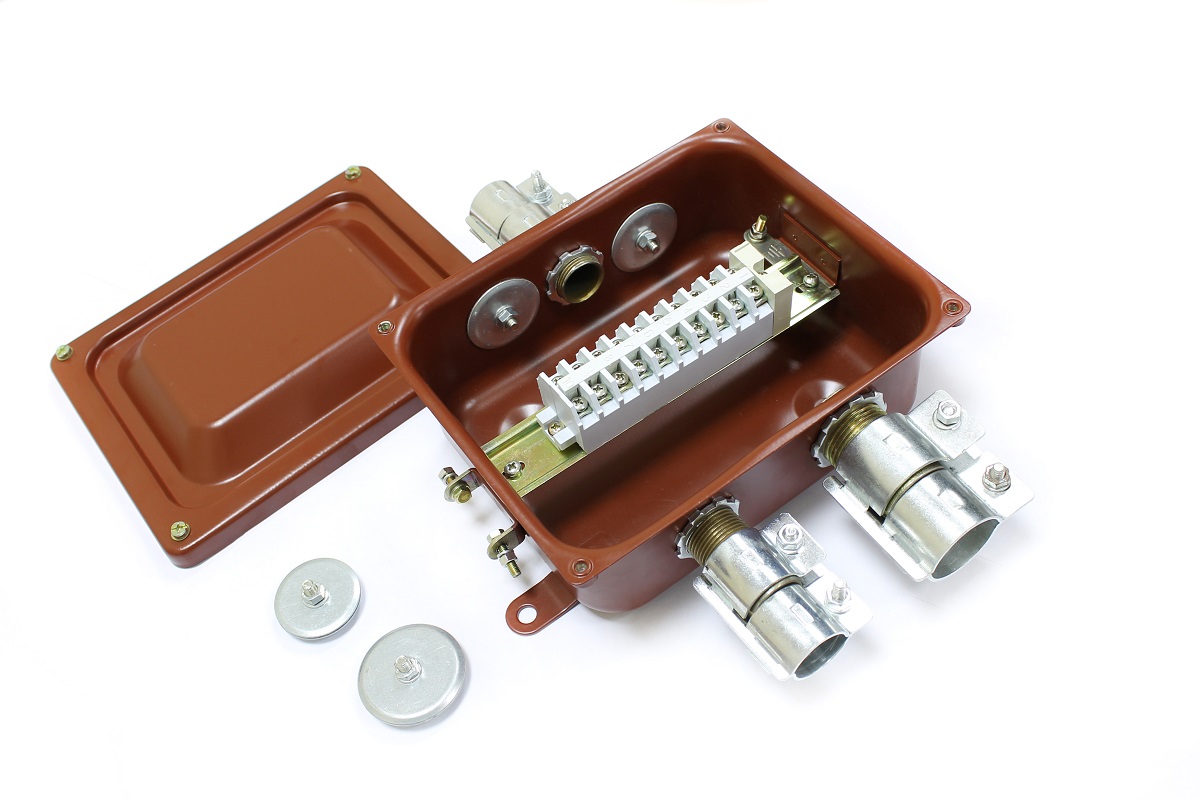

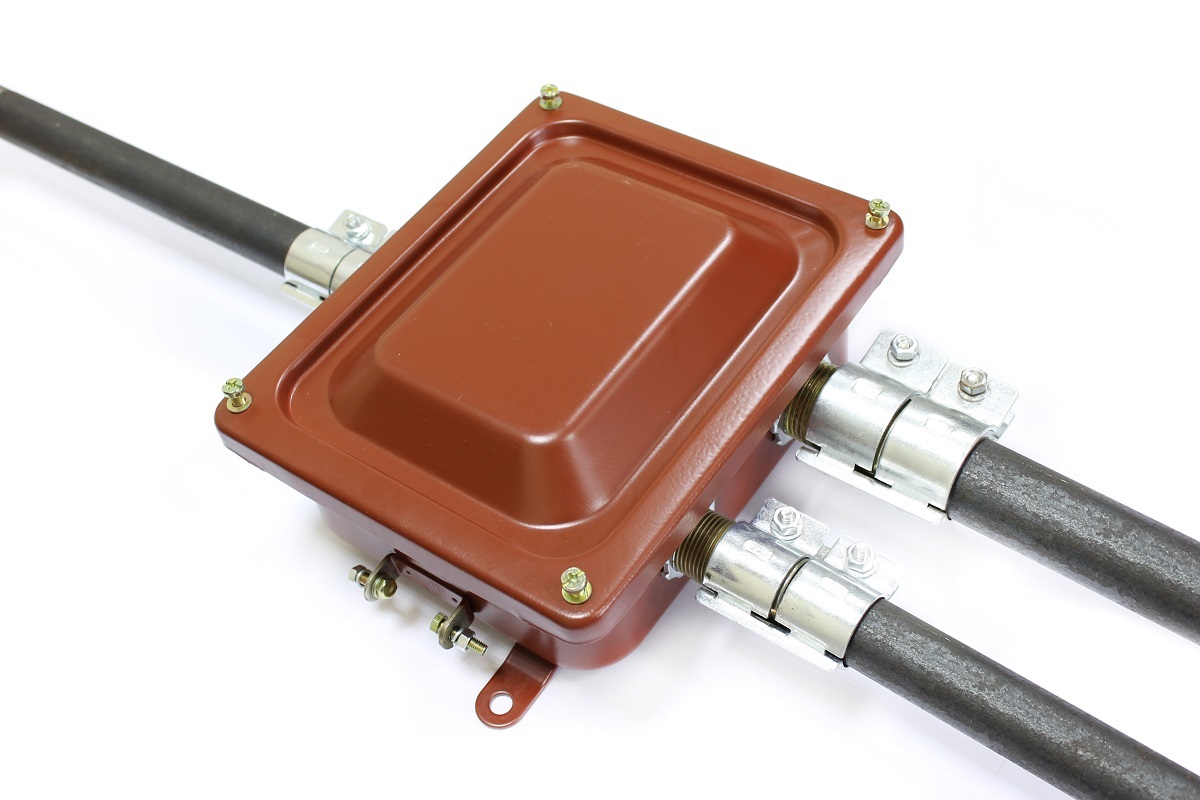

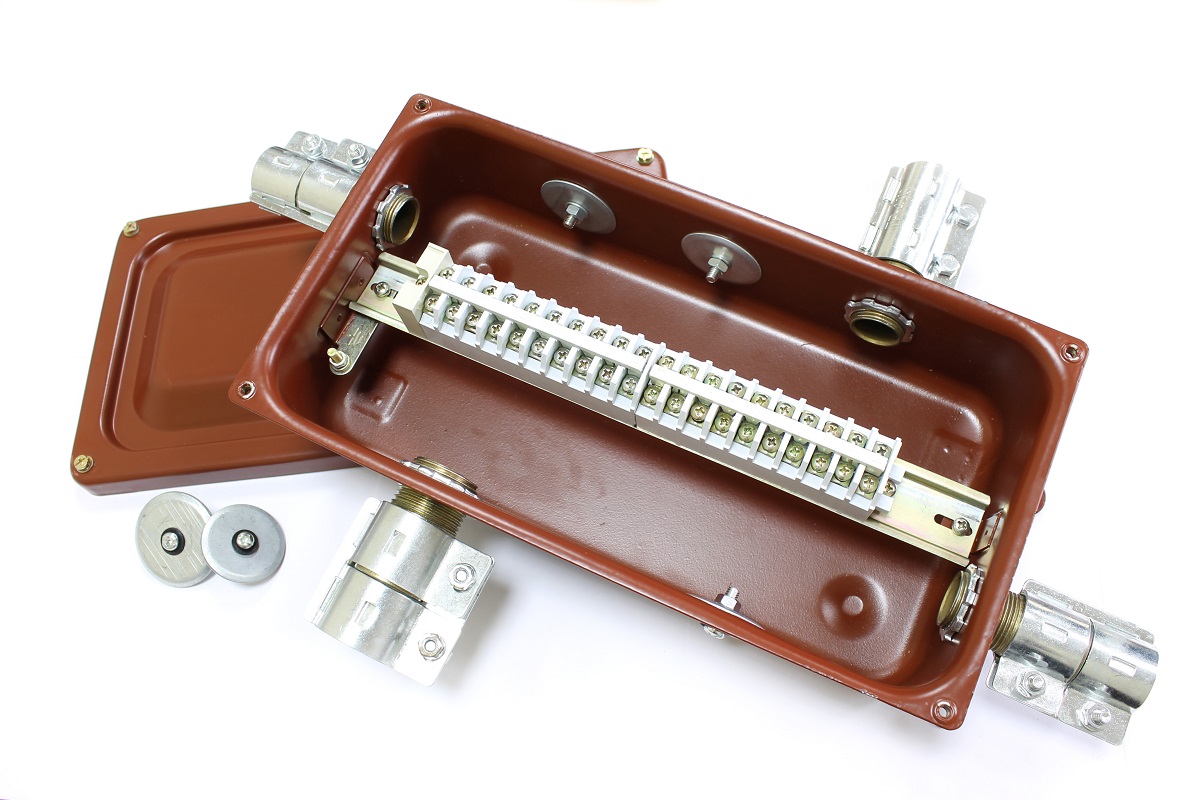

Коробка клеммная металлическая с муфтами ТР для трубной электропроводки ККМТ предназначена для соединения и разветвления электрических силовых и контрольных кабелей как силовых цепей, так и цепей КИПиА, проложенных в металлических трубах (в трубной системе электропроводки). Присоединение металлических труб к клеммной коробке производится с помощью вводных патрубков У476, У477 и муфт ТР4, ТР5. Этот тип соединения упрощает процесс монтажа, так как не требуется использование резьбовых и сварных соединений труб и главное обеспечивает надёжный электрический контакт между трубой и клеммной коробкой в соответствии с пунктом 1.7.77 Правил устройства электроустановок. Наличие запрессованной бобышки, невыпадающие из крышки винты и уплотнитель оптимальной жесткости позволяют многократно откручивать и прикручивать крышку без изменения степени защиты коробки по IP. Конструкция клеммной коробки представляет собой корпус с установленным клеммным блоком на дин-рейке и отверстиями для вводных устройств, крышки со специальным уплотнением для обеспечения высокой степени защиты и комплекта вводных устройств. На корпусе клеммной коробки предусмотрены дополнительные отверстия для установки дополнительных вводных устройств, отверстия при необходимости закрывают герметичными металлическими заглушками, входящими в комплект поставки. На наружной поверхности корпуса коробки предусмотрены ушки, предназначенные для крепления к строительным конструкциям с помощью стандартных крепежных изделий или сварки. Корпус и крышка коробки изготовлены из оцинкованной стали с грунтовым покрытием.
