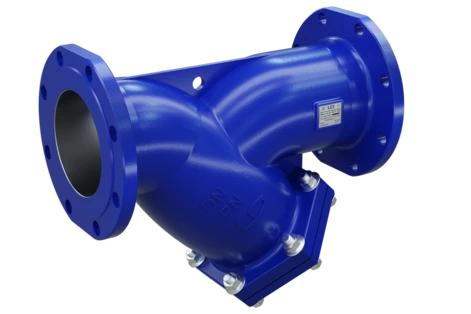

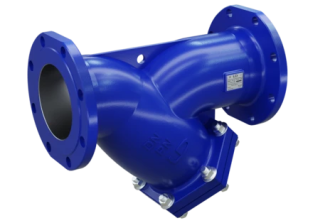

Фильтр магнитный ФМФ-У PN16

Фильтры магнитные фланцевые LD ФМФ У-образные — это промышленная чугунная арматура двойного действия, предназначенная для глубокой механической очистки потока от нерастворимых примесей. Благодаря комбинированной конструкции они улавливают как стандартный шлам (песок, окалину), так и мелкодисперсные ферромагнитные (железосодержащие) частицы. Фильтры устанавливаются в ИТП, котельных и водозаборных узлах для комплексной защиты насосов, теплообменников и чутких приборов учета.

Номинальное давление (PN): 1,6 МПа (16 бар).Максимальная температура: до +150°C / +200°C (в зависимости от исполнения и типа теплоносителя).Рабочая среда: холодная и горячая вода, пар, антифризы и другие неагрессивные жидкости. Размер ячейки фильтросетки: 800 мкм (0,8 мм) — оптимально для сохранения стабильных гидравлических параметров системы. Тип присоединения: фланцевое (по ГОСТ 33259).Размерный ряд (DN): выпускаются в промышленных диаметрах от 50 до 150 мм. Двухступенчатый принцип очистки Конструкция наклонной колбы обеспечивает последовательное удержание загрязнений: магнитная сепарация: внутри сетчатого картриджа установлена магнитная вставка (система постоянных магнитов). Она притягивает мельчайшую взвесь ржавчины и металлическую пыль, которую не способна задержать обычная сетка. Механическая фильтрация: проходя сквозь нержавеющую сетку, поток освобождается от крупных осколков, песка и твердых включений.

Корпус и крышка: отливаются из высокопрочного чугуна (ВЧ45) либо серого чугуна с плотными стенками, защищенными износостойким порошковым покрытием. Сетка: выполнена из жесткой нержавеющей стали марки 12Х18Н9Т, устойчивой к коррозионному истиранию. Уплотнение крышки: термостойкая прокладка, исключающая протечки при температурных колебаниях сети.

 У-образная форма позволяет устанавливать фильтр на горизонтальных, наклонных и вертикальных (при потоке сверху вниз) магистралях.Увеличенный межсервисный интервал: магнитный блок распределяет шлам по объему камеры, предотвращая моментальное забивание сетки грязью. Простота ревизии: для очистки достаточно снять фланцевую заглушку с наклонного патрубка, извлечь картридж и промыть его от задержанного металлического налета и грязи.
